开发流程

该开发流程以工程化算子开发为基础，除了需要提供工程化算子开发中的算子实现文件外，还需要额外交付算子入图的代码文件。本节仅提供算子入图代码文件的开发指导。

假设下图是我们需要使用的网络模型，您可能会想直接逐个算子调用，根据输入tensor得到输出tensor就可以完成网络的运行，但在图模式场景下，实际的网络模型生成过程中，会先进行tensor shape以及datatype的推导。这样可以让我们在图执行之前，就知道各tensor的数据类型和形状，提前校验其正确性；同时提前推理出算子的输出张量描述，包括张量的形状、数据类型及数据排布格式等信息，算子构图准备阶段就可以为所有的张量静态分配内存，避免动态内存分配带来的开销。

下面的网络模型经过shape和datatype推导之后，可以得到灰色底纹框中的推导信息：

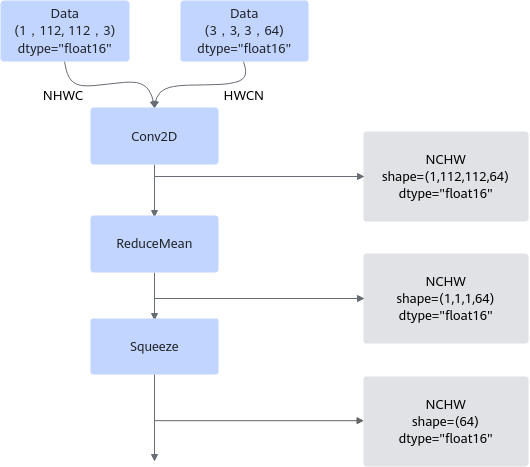

图1 shape与datatype推导示意图

除了tiling实现外，算子入图时需要额外提供的实现代码有以下几种：

datatype推导：根据算子的输入datatype、算子逻辑及算子属性等信息，推理出算子的输出张量datatype。
shape推导：根据算子的输入shape、算子逻辑及算子属性等信息，推理出算子的输出张量shape。
声明数据依赖：部分算子在InferShape时，需要依赖某个输入的具体值才可以进行，这类算子被称为“数据依赖算子”，对应的输入被称为“数据依赖输入”。该类算子在注册时，需要声明其数据依赖输入。

下表列出了不同类型的算子对上述实现代码的要求。

表1 不同的类型的算子对入图实现代码的要求
分类	对入图实现代码的要求
根据输入shape可以推导出输出shape。	shape推导 datatype推导
依赖输入的value才能推导出输出shape，即数据依赖算子。如Reshape算子，依赖shape输入的value才能推导出输出shape。	shape推导 datatype推导声明数据依赖

实际开发时通过固定的datatype和shape推导原型实现推导函数，然后再通过SetInferShape、SetInferDataType接口来关联对应的shape推导函数，样例如下。

namespace ge {
static graphStatus InferShape(gert::InferShapeContext *context)
{
    ...
    return GRAPH_SUCCESS;
}

static graphStatus InferDataType(gert::InferDataTypeContext *context)
{
    ...
    return ge::GRAPH_SUCCESS;
}
} // namespace ge


namespace ops {
class AddCustom : public OpDef {
public:
    AddCustom(const char* name) : OpDef(name)
    {
        this->Input("x")
            .ParamType(REQUIRED)
            .DataType({ge::DT_FLOAT16, ge::DT_FLOAT, ge::DT_INT32})
            .Format({ge::FORMAT_ND, ge::FORMAT_ND, ge::FORMAT_ND});
        this->Input("y")
            .ParamType(REQUIRED)
            .DataType({ge::DT_FLOAT16, ge::DT_FLOAT, ge::DT_INT32})
            .Format({ge::FORMAT_ND, ge::FORMAT_ND, ge::FORMAT_ND});
        this->Output("z")
            .ParamType(REQUIRED)
            .DataType({ge::DT_FLOAT16, ge::DT_FLOAT, ge::DT_INT32})
            .Format({ge::FORMAT_ND, ge::FORMAT_ND, ge::FORMAT_ND});
        // 根据用户的算子调用方式决定需不需要注册 图模式调用方式下需要
        this->SetInferShape(ge::InferShape);
       this->SetInferDataType(ge::InferDataType);
        this->AICore()
            .SetTiling(optiling::TilingFunc);
        // 请替换为实际的昇腾AI处理器型号
        this->AICore().AddConfig("ascendxxx");
    }
};
OP_ADD(AddCustom);
} // namespace ops

datatype推导

以AddCustom算子为例，InferDataType的实现如下所示。该样例中输出tensor的数据类型与输入tensor的数据类型相同，所以直接将任意一个输入tensor的数据类型赋给输出tensor即可。

namespace ge {
static graphStatus InferDataType(gert::InferDataTypeContext* context)
{
    const auto inputDataType = context->GetInputDataType(0);
    context->SetOutputDataType(0, inputDataType);
    return ge::GRAPH_SUCCESS;
}
} // namespace ge

如下示例则给出了更灵活的datatype推导样例，当输入的数据类型为DT_INT4时，其输出的数据类型为DT_INT32。

ge::graphStatus InferDataTypeForFoo(gert::InferDataTypeContext* context) {

    if (context->GetInputDataType(0) == DT_INT4) {
        context->SetOutputDataType(0, DT_INT32);
    }
}

shape推导

InferShape函数的原型是确定的，其接受一个InferShapeContext作为输入，从此context上可以获取到输入、输出的shape指针等内容。InferShape成功后，返回ge::GRAPH_SUCCESS，其他返回值被认为推导失败。推导失败后，执行过程结束退出。

以AddCustom算子为例，InferShape的实现如下所示。该样例中输tensor的描述信息与输入tensor的描述信息相同，所以直接将任意一个输入tensor的描述赋给输出tensor即可。从如下代码可以看出，输入shape为const类型，因此InferShape时，输入shape是只读、不允许修改的。

namespace ge {
static graphStatus InferShape(gert::InferShapeContext* context)
{
    const auto inputShape = context->GetInputShape(0);
    auto outputShape = context->GetOutputShape(0);
    *outputShape = *inputShape;
    return GRAPH_SUCCESS;
}
} // namespace ge

InferShapeContextpublic继承自ExtendedKernelContext，因此ExtendedKernelContext中提供的方法如获取算子type、name、属性等接口均可以在InferShapeContext实例中调用。

为了效率考虑，调用InferShape函数时，框架不会为输出shape做初始化，因此，在InferShape函数中，可以认为输出是未初始化的状态。如果在InferShape时，希望通过Append方式操作输出shape，需要先将输出shape的DimNum清零，以防止出现未定义行为。

InferShape时获取属性、输入

在InferShape、Tiling时，可以通过context实例获取算子IR属性值，所谓IR属性，是指在IR注册时定义的属性，以TransData算子为例：

namespace ops {
class TransData : public OpDef {
public:
    explicit TransData(const char *name) : OpDef(name)
    {
        this->Input("src")
             ...
        this->Output("dst")
             ...
        this->Attr("src_format")
            .AttrType(REQUIRED)
            .String();
        this->Attr("dst_format")
            .AttrType(REQUIRED)
            .String();
        this->Attr("group")
            .AttrType(OPTIONAL)
           .Int(1);
        ...
    }
};
OP_ADD(TransData);
} // namespace ops

其原型定义中声明了src_format、dst_format、group三个属性，可以通过如下方式获取算子属性：

ge::graphStatus ExampleGetTransDataAttr(TilingContext *context) {
  // 获取所有属性
  const RuntimeAttrs *attrs = context->GetAttrs();
  ASSERT_NOT_NULL(attrs);

  // 按照在原型定义中的顺序，使用index获取属性，index从0开始计数
  const char *src_format = attrs->GetAttrPointer<char>(0);  // 获取src_format，src_format是第一个属性，因此index为0
  const char *dst_format = attrs->GetAttrPointer<char>(1);  // 获取dst_format，dst_format是第二个属性，因此index为1
  const int64_t group = attrs->GetAttrPointer<int64_t>(2);  // 获取group，group是第三个属性，因此index为2

  return ge::GRAPH_SUCCESS;
}

通过index而不是字符串name来索引输入输出，对于带有OPTIONAL、DYNAMIC类型输入的算子，可能出现实例化后，单纯通过index无法索引到具体输入的问题，以DynamicRNNV3算子为例：

namespace ops {
class DynamicRNNV3 : public OpDef {
public:
    explicit DynamicRNNV3(const char *name) : OpDef(name)
    {
        this->Input("x")
             .ParamType(REQUIRED)
             ...
        this->Input("w")
             .ParamType(REQUIRED)
             ...
        this->Input("b")
             .ParamType(REQUIRED)
             ...
        this->Input("seq_length")
             .ParamType(OPTIONAL)
             ...
        this->Input("init_h")
             .ParamType(OPTIONAL)
             ...
        this->Input("init_c")
             .ParamType(OPTIONAL)
             ...
        this->Input("wci")
             .ParamType(OPTIONAL)
             ...
        this->Input("wcf")
             .ParamType(OPTIONAL)
             ...
        this->Input("mask")
             .ParamType(OPTIONAL)
             ...
        this->Input("mask")
             .ParamType(OPTIONAL)
             ...
        this->Input("project")
             .ParamType(OPTIONAL)
             ...

        ...
    }
};
OP_ADD(DynamicRNNV3);
} // namespace ops

由于DynamicRNNV3算子有连续的多个optional输入，这导致init_h及其后面的输入的实例化后index都是不确定的，对于这种类型的算子，可以通过GetOptionalInputShape传入原型对应的index来获取对应的输入shape等数据，以InferShape为例：

ge::graphStatus InferShapeForDynamicRNNV3(InferShapeContext *context) {
  // 对于前两个输入，不受到optional或dynamic的影响，可以按照常规方法获取输入shape
  auto x_shape = context->GetInputShape(0);
  auto w_shape = context->GetInputShape(1);
  if (x_shape == nullptr || w_shape == nullptr) {
    return ge::GRAPH_FAILED;
  }

  int64_t state_size = 0;
  // 在原型定义上，project是第11个输入(从0开始计数)
  constexpr int64_t kProjectInputIndex = 11;

  // 受到前面optional输入影响的，project实例化后输入的index是不确定的，通过GetOptionalInputShape来获取对应的输入shape，
  // GetOptionalInputShape的入参为原型上对应的index
  auto project_shape = context->GetOptionalInputShape(kProjectInputIndex);
  if (project_shape != nullptr) {
    if (project_shape->GetDimNum() < 2) {
      return ge::GRAPH_FAILED;
    }
    state_size = project_shape->GetDim(1);
  }
  // 更多的infershape逻辑...
  return ge::GRAPH_SUCCESS;
}

对于dynamic类型的输入，实例化后的输入可能是一到多个，对于此类输入，获取方式为：

// ir_index：此输入在原型定义中的index，从0开始计数
// relative_index：该输入实例化后的相对index，从0开始计数，例如某个DYNAMIC_INPUT实例化了3个，要取第二个，那么relatvie_index = 1
auto shape = context->GetDynamicInputShape(ir_index, relative_index);

本节举例的获取optional、dynamic输入的方式，在InferShape、Tiling函数中均可以调用。

数据依赖

一般来说，具备输入shape后，算子可以通过InferShape推导出输出shape。然而部分算子在InferShape时，需要依赖某个输入的具体值才可以进行，这类算子被称为“数据依赖算子”，对应的输入被称为“数据依赖输入”。以Reshape算子为例，其依据shape输入的描述，对输入的shape做调整，因此Reshape算子依赖shape输入的值。这类算子需要在原型定义时通过ValueDepend接口声明对应的输入为数据依赖输入。

namespace ops {
class Reshape : public OpDef {
public:
    explicit Reshape(const char *name) : OpDef(name)
    {
        ...
        this->Input("shape")
             .ParamType(REQUIRED)
             ...
             .ValueDepend(REQUIRED) // 声明 ReShape算子的shape输入为数据依赖输入
        ...
    }
};
OP_ADD(Reshape);
} // namespace ops

根据第1个输入（shape输入）的值，Reshape算子将第0个输入（x输入）的shape做变换，并输出到其第0个输出（y输出）上。Reshape的InferShape实现为：

ge::graphStatus InferShapeForReshape(InferShapeContext *context) {
const gert::Shape *x_shape = context->GetInputShape(0);        // 获取第0个输入的shape
const gert::Tensor *shape_tensor = context->GetInputTensor(1); // 获取第1个输入的tensor
gert::Shape *output_shape = context->GetOutputShape(0);
if (x_shape == nullptr || shape_tensor == nullptr || output_shape == nullptr) {
    // 防御式编程，不应该出现的场景，打印错误并返回失败
    return ge::GRAPH_FAILED;
}

auto reshape_size = static_cast<int32_t>(shape_tensor->GetShapeSize());
if (reshape_size < 1) {
    // 防御式编程，不应该出现的场景，打印错误并返回失败
    return ge::GRAPH_FAILED;
}

// 根据原型信息，Reshape的shape输入支持INT32与INT64两类，根据不同的类型进入对应的模板函数中做真正的shape变换操作
if (shape_tensor->GetDataType() == ge::DT_INT32) {
    int32_t *reshape_data = shape_tensor->GetData<int32_t>();
    return ReshapeInferShapeImpl<int32_t>(reshape_data, *x_shape, *output_shape, reshape_size);
} else {
    int64_t *reshape_data = shape_tensor->GetData<int64_t>();
    return ReshapeInferShapeImpl<int64_t>(reshape_data, *x_shape, *output_shape, reshape_size);
}
}

只有声明过数据依赖的输入，才可以在InferShape时调用GetInputTensor等获取tensor的接口获取其对应的tensor数据。若对一个未声明数据依赖的输入调用GetInputTensor等获取tensor的接口，只能在tensor中获取到正确的shape、format、datatype信息,，无法获取到真实的tensor数据地址（获取到的地址为nullptr）。
从tensor中获取tensor_data时(GetData<int32_t>或GetData<int64_t>)，使用者需要保证获取的数据类型是正确的，否则行为是未定义的。
