Model仿真打点

功能介绍

算子进行CAModel仿真时，可对算子任意运行阶段进行打点，从而分析不同指令的流水图，以便进一步性能调优。

使用方法

先在Kernel代码中的目标指令位置分别打上TRACE_START/TRACE_STOP，示例如下，起始/终止接口的说明详见Trace接口说明。
```
TRACE_START(0x1);
DataCopy(zGm, zLocal, this->totalLength);
TRACE_STOP(0x1);
```
参考CAModel性能仿真中的命令行或API方式，执行算子仿真流程。
在CAModel仿真结果trace图上查看打点结果。

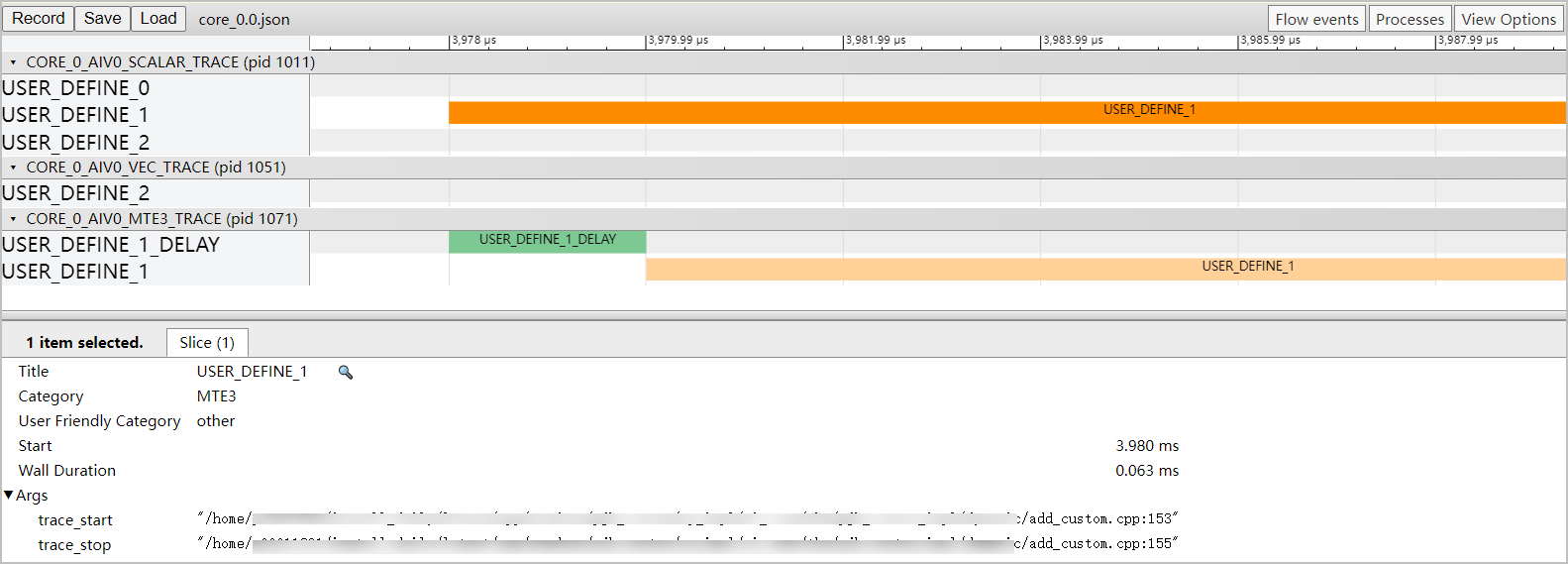

如图1所示，其中USER_DEFINE_1_DELAY表示DataCopy指令下发到指令开始执行的时间，USER_DEFINE_1表示指令执行的时间。

图1 仿真打点示意图

Trace接口说明

表1 TRACE_START接口说明表
函数原型	#define TRACE_START(apid)
函数功能	起始位置打点。
参数（IN）	apid	当前预留了十个用户自定义的类型： 0x0：USER_DEFINE_0 0x1：USER_DEFINE_1 0x2：USER_DEFINE_2 0x3：USER_DEFINE_3 0x4：USER_DEFINE_4 0x5：USER_DEFINE_5 0x6：USER_DEFINE_6 0x7：USER_DEFINE_7 0x8：USER_DEFINE_8 0x9：USER_DEFINE_9
参数（OUT）	NA	-
返回值	NA	-
使用约束	TRACE_START/TRACE_STOP需配套使用，若Trace图上未显示打点，则说明两者没有配对。不支持跨核使用，例如TRACE_START在AI Cube打点，则TRACE_STOP打点也需要在AI Cube上，不能在AI Vector上。
调用示例	TRACE_START(0x2); Add(zLocal, xLocal, yLocal, dataSize); TRACE_STOP(0x2);

表2 TRACE_STOP接口说明表
函数原型	#define TRACE_STOP(apid)
函数功能	终止位置打点。
参数（IN）	apid	取值需与TRACE_START接口参数取值保持一致，否则影响打点结果。
参数（OUT）	None	-
返回值	NA	-
使用约束	TRACE_START/TRACE_STOP需配套使用，若Trace图上未显示打点，则说明两者没有配对。不支持跨核使用，例如TRACE_START在AI Cube打点，则TRACE_STOP打点也需要在AI Cube上，不能在AI Vector上。
调用示例	TRACE_START(0x2); Add(zLocal, xLocal, yLocal, dataSize); TRACE_STOP(0x2);
