TransDataTo5HD

功能说明

数据格式转换,一般用于将NCHW格式转换成NC1HWC0格式。特别的,也可以用于二维矩阵数据块的转置。完成转置功能时,相比于Transpose接口,Transpose仅支持16*16大小的矩阵转置;本接口单次repeat内可处理512Byte的数据(16个datablock),根据数据类型不同,支持不同shape的矩阵转置(比如数据类型为half时,单次repeat可完成16*16大小的矩阵转置),同还可以支持多次repeat操作。

单次repeat内转换规则如下:

  • 当输入数据类型是int16_t/uint16_t/half时,每个datablock中包含16个数,指令内部会循环16次,每次循环都会分别从指定的16个datablock中的对应位置取值,组成一个新的datablock单元放入目的地址中。如下图所示,图中的srcLocalList[0]-srcLocalList[15]代表源操作数的16个datablock。
    图1 输入数据类型为int16_t/uint16_t/half时的转换规则
  • 当数据类型是float/int32_t/uint32_t时,每个datablock包含8个数,指令内部会循环8次,每次循环都会分别从指定的16个datablock中的对应位置取值,组成2个新的datablock放入目的地址中。如下图所示:
    图2 输入数据类型为float/int32_t/uint32_t时的转换规则
  • 当数据类型是int8_t/uint8_t时,每个datablock包含32个数,指令内部会循环16次,每次循环都会分别从指定的16个datablock中的对应位置取值,组成半个datablock放入目的地址中, 读取和存放是在datablock的高半部还是低半部由参数srcHighHalf和dstHighHalf决定。如下图所示:

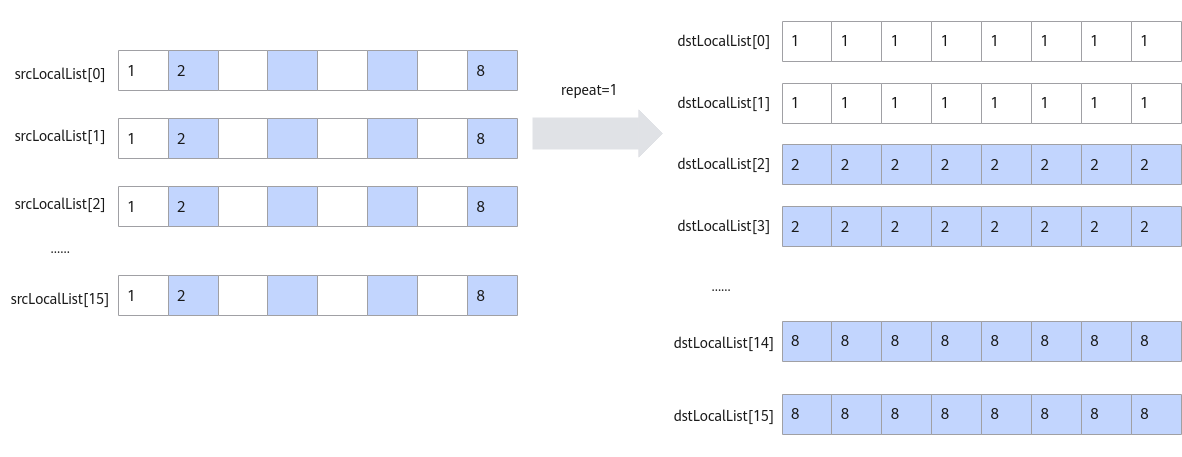

    图3 输入数据类型为int8_t/uint8_t时的转换规则

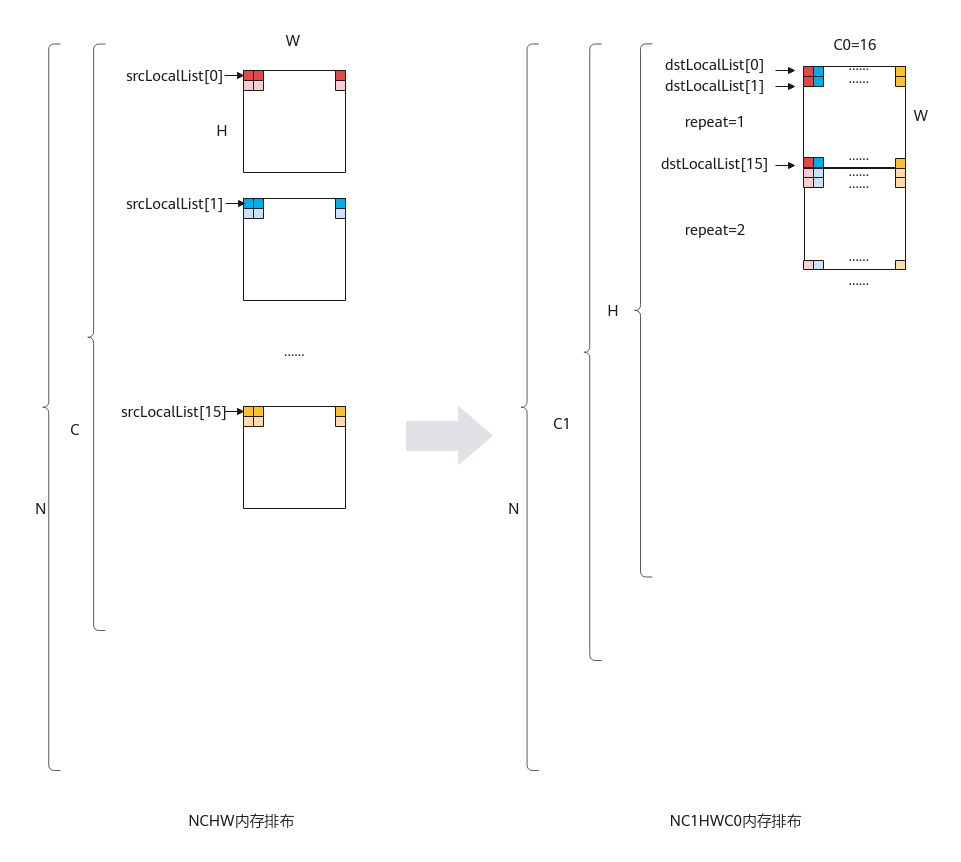

基于以上的转换规则,使用该接口进行NC1HWC0格式转换或者矩阵转置。NC1HWC0格式转换相对复杂,这里给出其具体的转换方法:

NCHW格式转换成NC1HWC0格式时,如果是数据类型是float/int32_t/uint32_t/int16_t/unint16_t/half, 则C0=16;如果数据类型是uint8_t/int8_t,则C0=32。下图以C0=16为例进行介绍:

函数原型

  • dstLocalList与srcLocalList类型为LocaTensor的数组。
    1
    2
    template <typename T>
    __aicore__ inline void TransDataTo5HD(const LocalTensor<T> (&dstLocalList)[16], const LocalTensor<T> (&srcLocalList)[16], const TransDataTo5HDParams& nchwconvParams)

  • dstList与srcList类型为uint64_t的数组,数组元素对应LocaTensor的地址值,该接口性能更优。开发者可以通过LocalTensor的GetPhyAddr接口获取该地址值。
    1
    2
    template<typename T>
    __aicore__ inline void TransDataTo5HD(uint64_t dstList[16], uint64_t srcList[16], const TransDataTo5HDParams& nchwconvParams)

  • dstLocal与srcLocal类型为uint64_t的LocalTensor,连续存储对应LocalTensor的地址值。开发者可以通过LocalTensor的GetPhyAddr接口获取该地址值。
    1
    2
    template <typename T>
    __aicore__ inline void TransDataTo5HD(const LocalTensor<uint64_t>& dstLocal, const LocalTensor<uint64_t>& srcLocal, const TransDataTo5HDParams& nchwconvParams)


参数说明

表1 模板参数说明

参数名

描述

T

操作数数据类型。

Atlas 训练系列产品,支持的数据类型为:int8_t/uint8_t/int16_t/uint16_t/half

Atlas推理系列产品(Ascend 310P处理器)AI Core,支持的数据类型为:int8_t/uint8_t/int16_t/uint16_t/half/int32_t/uint32_t/float

Atlas A2训练系列产品/Atlas 800I A2推理产品,支持的数据类型为:int8_t/uint8_t/int16_t/uint16_t/half/int32_t/uint32_t/float

Atlas 200/500 A2推理产品,支持的数据类型为:int8_t/uint8_t/half/int16_t/float/int32_t

表2 参数列表

参数名称

输入/输出

含义

dstLocalList/dstList

输出

目的操作数地址序列。

类型为LocalTensor或者LocalTensor的地址值,LocalTensor支持的TPosition为VECIN/VECCALC/VECOUT。LocalTensor的起始地址需要32B对齐。支持的数据类型参考模板参数T说明。

srcLocalList/srcList

输入

源操作数地址序列。

类型为LocalTensor或者LocalTensor的地址值,LocalTensor支持的TPosition为VECIN/VECCALC/VECOUT。LocalTensor的起始地址需要32B对齐。支持的数据类型参考模板参数T说明。

数据类型需要与dstLocalList/dstList保持一致。

dstLocal

输出

目的操作数。

类型为LocalTensor,连续存储对应LocalTensor的地址值。LocalTensor支持的TPosition为VECIN/VECCALC/VECOUT。LocalTensor的起始地址需要32B对齐。

srcLocal

输入

源操作数。

类型为LocalTensor,连续存储对应LocalTensor的地址值。LocalTensor支持的TPosition为VECIN/VECCALC/VECOUT。LocalTensor的起始地址需要32B对齐。

nchwconvParams

输入

控制TransdataTo5HD的数据结构。结构体内包含:读取和写入位置的控制参数,迭代次数,相邻迭代间的地址步长等参数。该数据结构的定义请参考表3

表3 TransDataTo5HD结构体内参数说明

参数名称

类型

说明

dstHighHalf

输入

指定每个dstLocalList地址中的数据存储到datablock的高半部还是低半部,该配置只支持int8_t/uint8_t的数据类型。

支持的数据类型为bool,有以下两种取值:
  • True:表示存储于datablock的高半部
  • False:表示存储于datablock的低半部

srcHighHalf

输入

指定每个srcLocalList地址中的数据从datablock的高半部还是低半部读取,该配置只支持int8_t/uint8_t的数据类型。

支持的数据类型为bool,有以下两种取值:
  • True:表示从datablock的高半部读取
  • False:表示从datablock的低半部读取

repeatTimes

输入

重复迭代次数,repeatTimes∈[0,255]。

关于该参数的具体描述请参考通用参数说明

注意事项:
  • 当 repeatTimes为1时,目的操作数/源操作数的有效起始位置为dstLocalList/srcLocalList序列输入的起始位置加上dstRepStride/srcRepStride;repeatTimes为1,如果要让目的操作数/源操作数的有效起始位置为dstLocalList/srcLocalList序列输入的起始位置,需要将dstRepStride/srcRepStride置为0。
  • 当 repeatTimes大于1时,第一次repeat中目的操作数/源操作数的有效起始位置为dstLocalList/srcLocalList序列输入的起始位置,第二次需要加上dstRepStride/srcRepStride。以此类推。

dstRepStride

输入

相邻迭代间,目的操作数相同datablock地址stride,单位:datablock。

相邻迭代间相同datablock的地址步长参数的详细说明请参考repeatStride(相邻迭代间相同datablock的地址步长)

srcRepStride

输入

相邻迭代间,源操作数相同datablock地址stride,单位:datablock。

相邻迭代间相同datablock的地址步长参数的详细说明请参考repeatStride(相邻迭代间相同datablock的地址步长)

支持的型号

Atlas 训练系列产品

Atlas推理系列产品(Ascend 310P处理器)AI Core

Atlas A2训练系列产品/Atlas 800I A2推理产品

Atlas 200/500 A2推理产品

注意事项

  • 进行NCHW格式到NC1HWC0格式的转换时,一般用法是将srcLocalList/dstLocalList中的每个元素配置为每个HW平面的起点。
  • 为了性能更优,int8_t/uint8_t时建议先固定dstHighHalf、srcHighHalf,在HW方向repeat后,再改变dstHighHalf、srcHighHalf。
  • 为了节省地址空间,开发者可以定义一个Tensor,供源操作数与目的操作数同时使用(即地址重叠),相关约束如下:
    • 对于单次repeat(repeatTimes=1),且源操作数序列与目的操作数序列之间要求100%完全重叠,不支持部分重叠,且每一个block都必须相等。
    • 对于多次repeat(repeatTimes>1),若源操作数序列与目的操作数序列之间存在依赖,即第N次迭代的目的操作数是第N+1次的源操作数,这种情况是不支持地址重叠的。
  • 操作数地址偏移对齐要求请参见通用约束
  • dstLocal与srcLocal中的地址需要连续存放,详见调用示例。

返回值

调用示例

  • NCHW格式转换成NC1HWC0格式调用示例,其中输入数据为half类型,输入NCHW格式为(2,32,16,16),目标格式NC1HWC0为(2,2,16,16,16)。
      1
      2
      3
      4
      5
      6
      7
      8
      9
     10
     11
     12
     13
     14
     15
     16
     17
     18
     19
     20
     21
     22
     23
     24
     25
     26
     27
     28
     29
     30
     31
     32
     33
     34
     35
     36
     37
     38
     39
     40
     41
     42
     43
     44
     45
     46
     47
     48
     49
     50
     51
     52
     53
     54
     55
     56
     57
     58
     59
     60
     61
     62
     63
     64
     65
     66
     67
     68
     69
     70
     71
     72
     73
     74
     75
     76
     77
     78
     79
     80
     81
     82
     83
     84
     85
     86
     87
     88
     89
     90
     91
     92
     93
     94
     95
     96
     97
     98
     99
    100
    #include "kernel_operator.h"

    class KernelTransDataTo5HD {
    public:
        __aicore__ inline KernelTransDataTo5HD() {}
        __aicore__ inline void Init(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
        {
            srcGlobal.SetGlobalBuffer((__gm__ half *)src);
            dstGlobal.SetGlobalBuffer((__gm__ half *)dstGm);
            pipe.InitBuffer(inQueueSrc, 1, srcDataSize * sizeof(half));
            pipe.InitBuffer(workQueueSrc1, 1, 16 * sizeof(uint64_t));
            pipe.InitBuffer(workQueueSrc2, 1, 16 * sizeof(uint64_t));
            pipe.InitBuffer(outQueueDst, 1, dstDataSize * sizeof(half));
        }
        __aicore__ inline void Process()
        {
            CopyIn();
            Compute();
            CopyOut();
        }
    private:
        __aicore__ inline void CopyIn()
        {
            AscendC::LocalTensor<half> srcLocal = inQueueSrc.AllocTensor<half>();
            AscendC::DataCopy(srcLocal, srcGlobal, srcDataSize);
            inQueueSrc.EnQue(srcLocal);
        }
        __aicore__ inline void Compute()
        {
            AscendC::LocalTensor<half> srcLocal = inQueueSrc.DeQue<half>();
            AscendC::LocalTensor<half> dstLocal = outQueueDst.AllocTensor<half>();
            AscendC::TransDataTo5HDParams transDataParams;
            transDataParams.dstHighHalf = false;
            transDataParams.srcHighHalf = false;
            transDataParams.repeatTimes = 16;
            transDataParams.dstRepStride = 16;
            transDataParams.srcRepStride = 1;
            for(int j = 0; j < 4; j++) {
                // // 入参类型是LocalTensor的调用方式
                // AscendC::LocalTensor<half> dstLocalList[16];
                // for (int i = 0; i < 16; i++) {
                //     dstLocalList[i] = dstLocal[j * c0size * height * width + width * i];
                // }
                // AscendC::LocalTensor<half> srcLocalList[16];
                // for (int i = 0; i < 16; i++) {
                //     srcLocalList[i] = srcLocal[j * c0size * height * width + height * width * i];
                // }
                // AscendC::TransDataTo5HD<half>(dstLocalList, srcLocalList, transDataParams);
                // 入参类型是LocalTensor地址值的调用方式,推荐使用
                uint64_t dstLocalList[16];
                for (int i = 0; i < 16; i++) {
                   dstLocalList[i] = (uint64_t)(dstLocal[j * c0size * height * width + width * i].GetPhyAddr());
                }
                uint64_t srcLocalList[16];
                for (int i = 0; i < 16; i++) {
                   srcLocalList[i] = (uint64_t)(srcLocal[j * c0size * height * width + height * width * i].GetPhyAddr());
                }
                AscendC::TransDataTo5HD<half>(dstLocalList, srcLocalList, transDataParams);
                // // 入参类型是地址LocalTensor的调用方式
                // AscendC::LocalTensor<uint64_t> dst = workQueueSrc1.AllocTensor<uint64_t>();
                // for (int i = 0; i < 16; i++) {
                //     dst.SetValue(i, (uint64_t)(dstLocal[j * c0size * height * width + width * i].GetPhyAddr()));
                // }
                // AscendC::LocalTensor<uint64_t> src = workQueueSrc2.AllocTensor<uint64_t>();
                // for (int i = 0; i < 16; i++) {
                //     src.SetValue(i, (uint64_t)(srcLocal[j * c0size * height * width + height * width * i].GetPhyAddr()));
                // }
                // AscendC::TransDataTo5HD<half>(dst, src, transDataParams);
                // workQueueSrc1.FreeTensor(dst);
                // workQueueSrc2.FreeTensor(src);
            }
            outQueueDst.EnQue<half>(dstLocal);
            inQueueSrc.FreeTensor(srcLocal);
        }
        __aicore__ inline void CopyOut()
        {
            AscendC::LocalTensor<half> dstLocal = outQueueDst.DeQue<half>();
            AscendC::DataCopy(dstGlobal, dstLocal, dstDataSize);
            outQueueDst.FreeTensor(dstLocal);
        }
    private:
        AscendC::TPipe pipe;
        AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrc;
        AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc1;
        AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc2;
        AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueueDst;
        AscendC::GlobalTensor<half> srcGlobal, dstGlobal;
        int srcDataSize = 16384;
        int dstDataSize = 16384;
        int width = 16; // H
        int height = 16; // W
        int c0size = 16; // C0
    };

    extern "C" __global__ __aicore__ void vec_transdata5hd_b16_nchw2nc1hwc0(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
    {
        KernelTransDataTo5HD op;
        op.Init(src, dstGm);
        op.Process();
    }

    输入数据:
    [[[[ 0.  0.  0. ...  0.  0.  0.]
       [ 0.  0.  0. ...  0.  0.  0.]
       [ 0.  0.  0. ...  0.  0.  0.]
       ...
       [ 0.  0.  0. ...  0.  0.  0.]
       [ 0.  0.  0. ...  0.  0.  0.]
       [ 0.  0.  0. ...  0.  0.  0.]]

      [[ 1.  1.  1. ...  1.  1.  1.]
       [ 1.  1.  1. ...  1.  1.  1.]
       [ 1.  1.  1. ...  1.  1.  1.]
       ...
       [ 1.  1.  1. ...  1.  1.  1.]
       [ 1.  1.  1. ...  1.  1.  1.]
       [ 1.  1.  1. ...  1.  1.  1.]]

      [[ 2.  2.  2. ...  2.  2.  2.]
       [ 2.  2.  2. ...  2.  2.  2.]
       [ 2.  2.  2. ...  2.  2.  2.]
       ...
       [ 2.  2.  2. ...  2.  2.  2.]
       [ 2.  2.  2. ...  2.  2.  2.]
       [ 2.  2.  2. ...  2.  2.  2.]]

      ...

      [[29. 29. 29. ... 29. 29. 29.]
       [29. 29. 29. ... 29. 29. 29.]
       [29. 29. 29. ... 29. 29. 29.]
       ...
       [29. 29. 29. ... 29. 29. 29.]
       [29. 29. 29. ... 29. 29. 29.]
       [29. 29. 29. ... 29. 29. 29.]]

      [[30. 30. 30. ... 30. 30. 30.]
       [30. 30. 30. ... 30. 30. 30.]
       [30. 30. 30. ... 30. 30. 30.]
       ...
       [30. 30. 30. ... 30. 30. 30.]
       [30. 30. 30. ... 30. 30. 30.]
       [30. 30. 30. ... 30. 30. 30.]]

      [[31. 31. 31. ... 31. 31. 31.]
       [31. 31. 31. ... 31. 31. 31.]
       [31. 31. 31. ... 31. 31. 31.]
       ...
       [31. 31. 31. ... 31. 31. 31.]
       [31. 31. 31. ... 31. 31. 31.]
       [31. 31. 31. ... 31. 31. 31.]]]

     [[[32. 32. 32. ... 32. 32. 32.]
       [32. 32. 32. ... 32. 32. 32.]
       [32. 32. 32. ... 32. 32. 32.]
       ...
       [32. 32. 32. ... 32. 32. 32.]
       [32. 32. 32. ... 32. 32. 32.]
       [32. 32. 32. ... 32. 32. 32.]]

      [[33. 33. 33. ... 33. 33. 33.]
       [33. 33. 33. ... 33. 33. 33.]
       [33. 33. 33. ... 33. 33. 33.]
       ...
       [33. 33. 33. ... 33. 33. 33.]
       [33. 33. 33. ... 33. 33. 33.]
       [33. 33. 33. ... 33. 33. 33.]]

      [[34. 34. 34. ... 34. 34. 34.]
       [34. 34. 34. ... 34. 34. 34.]
       [34. 34. 34. ... 34. 34. 34.]
       ...
       [34. 34. 34. ... 34. 34. 34.]
       [34. 34. 34. ... 34. 34. 34.]
       [34. 34. 34. ... 34. 34. 34.]]

      ...

      [[61. 61. 61. ... 61. 61. 61.]
       [61. 61. 61. ... 61. 61. 61.]
       [61. 61. 61. ... 61. 61. 61.]
       ...
       [61. 61. 61. ... 61. 61. 61.]
       [61. 61. 61. ... 61. 61. 61.]
       [61. 61. 61. ... 61. 61. 61.]]

      [[62. 62. 62. ... 62. 62. 62.]
       [62. 62. 62. ... 62. 62. 62.]
       [62. 62. 62. ... 62. 62. 62.]
       ...
       [62. 62. 62. ... 62. 62. 62.]
       [62. 62. 62. ... 62. 62. 62.]
       [62. 62. 62. ... 62. 62. 62.]]

      [[63. 63. 63. ... 63. 63. 63.]
       [63. 63. 63. ... 63. 63. 63.]
       [63. 63. 63. ... 63. 63. 63.]
       ...
       [63. 63. 63. ... 63. 63. 63.]
       [63. 63. 63. ... 63. 63. 63.]
       [63. 63. 63. ... 63. 63. 63.]]]]
    输出数据:
    [[[[[ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]
        ...
        [ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]]

       [[ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]
        ...
        [ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]]

       [[ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]
        ...
        [ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]]

       ...

       [[ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]
        ...
        [ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]]

       [[ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]
        ...
        [ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]]

       [[ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]
        ...
        [ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]
        [ 0.  1.  2. ... 13. 14. 15.]]]

      [[[16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]
        ...
        [16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]]

       [[16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]
        ...
        [16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]]

       [[16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]
        ...
        [16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]]

       ...

       [[16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]
        ...
        [16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]]

       [[16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]
        ...
        [16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]]

       [[16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]
        ...
        [16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]
        [16. 17. 18. ... 29. 30. 31.]]]]

     [[[[32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]
        ...
        [32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]]

       [[32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]
        ...
        [32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]]

       [[32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]
        ...
        [32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]]

       ...

       [[32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]
        ...
        [32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]]

       [[32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]
        ...
        [32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]]

       [[32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]
        ...
        [32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]
        [32. 33. 34. ... 45. 46. 47.]]]


      [[[48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]
        ...
        [48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]]

       [[48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]
        ...
        [48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]]

       [[48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]
        ...
        [48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]]

       ...

       [[48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]
        ...
        [48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]]

       [[48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]
        ...
        [48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]]

       [[48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]
        ...
        [48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]
        [48. 49. 50. ... 61. 62. 63.]]]]]
  • 用于二维矩阵数据块的转置的int8_t(8位比特位)调用示例。
      1
      2
      3
      4
      5
      6
      7
      8
      9
     10
     11
     12
     13
     14
     15
     16
     17
     18
     19
     20
     21
     22
     23
     24
     25
     26
     27
     28
     29
     30
     31
     32
     33
     34
     35
     36
     37
     38
     39
     40
     41
     42
     43
     44
     45
     46
     47
     48
     49
     50
     51
     52
     53
     54
     55
     56
     57
     58
     59
     60
     61
     62
     63
     64
     65
     66
     67
     68
     69
     70
     71
     72
     73
     74
     75
     76
     77
     78
     79
     80
     81
     82
     83
     84
     85
     86
     87
     88
     89
     90
     91
     92
     93
     94
     95
     96
     97
     98
     99
    100
    101
    #include "kernel_operator.h"

    class KernelTransDataTo5HD {
    public:
        __aicore__ inline KernelTransDataTo5HD() {}
        __aicore__ inline void Init(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
        {
            srcGlobal.SetGlobalBuffer((__gm__ int8_t *)src);
            dstGlobal.SetGlobalBuffer((__gm__ int8_t *)dstGm);
            pipe.InitBuffer(inQueueSrc, 1, srcDataSize * sizeof(int8_t));
            pipe.InitBuffer(workQueueSrc1, 1, 16 * sizeof(uint64_t));
            pipe.InitBuffer(workQueueSrc2, 1, 16 * sizeof(uint64_t));
            pipe.InitBuffer(outQueueDst, 1, dstDataSize * sizeof(int8_t));
        }
        __aicore__ inline void Process()
        {
            CopyIn();
            Compute();
            CopyOut();
        }
    private:
        __aicore__ inline void CopyIn()
        {
            AscendC::LocalTensor<int8_t> srcLocal = inQueueSrc.AllocTensor<int8_t>();
            AscendC::DataCopy(srcLocal, srcGlobal, srcDataSize);
            inQueueSrc.EnQue(srcLocal);
        }
        __aicore__ inline void Compute()
        {
            AscendC::LocalTensor<int8_t> srcLocal = inQueueSrc.DeQue<int8_t>();
            AscendC::LocalTensor<int8_t> dstLocal = outQueueDst.AllocTensor<int8_t>();
            for(int i = 0;i<dstDataSize; i++){
                dstLocal.SetValue(i,0);
            }
            AscendC::TransDataTo5HDParams transDataParams;
            // 写入dstLocalList的高半位
            transDataParams.dstHighHalf = 1;
            // 从srcLocalList的高半位读取数据
            transDataParams.srcHighHalf = 1;
            transDataParams.repeatTimes = 1;
            transDataParams.dstRepStride = 0;
            transDataParams.srcRepStride = 0;
            // 入参类型是LocalTensor的调用方式
            AscendC::LocalTensor<int8_t> dstLocalList[16];
            for (int i = 0; i < 16; i++) {
                dstLocalList[i] = dstLocal[width * i];
            }
            AscendC::LocalTensor<int8_t> srcLocalList[16];
            for (int i = 0; i < 16; i++) {
                srcLocalList[i] = srcLocal[width * i];
            }
            AscendC::TransDataTo5HD(dstLocalList, srcLocalList, transDataParams);
            // // 入参类型是LocalTensor地址值的调用方式
            // uint64_t dstLocalList[16];
            // for (int i = 0; i < 16; i++) {
            //    dstLocalList[i] = (uint64_t)(dstLocal[width * i].GetPhyAddr());
            // }
            // uint64_t srcLocalList[16];
            // for (int i = 0; i < 16; i++) {
            //    srcLocalList[i] = (uint64_t)(srcLocal[width * i].GetPhyAddr());
            // }
            // AscendC::TransDataTo5HD<int8_t>(dstLocalList, srcLocalList, transDataParams);
            // // 入参类型是地址LocalTensor的调用方式
            // AscendC::LocalTensor<uint64_t> dst = workQueueSrc1.AllocTensor<uint64_t>();
            // for (int i = 0; i < 16; i++) {
            //     dst.SetValue(i, (uint64_t)(dstLocal[width * i].GetPhyAddr()));
            // }
            // AscendC::LocalTensor<uint64_t> src = workQueueSrc2.AllocTensor<uint64_t>();
            // for (int i = 0; i < 16; i++) {
            //     src.SetValue(i, (uint64_t)(srcLocal[width * i].GetPhyAddr()));
            // }
            // AscendC::TransDataTo5HD<int8_t>(dst, src, transDataParams);
            // workQueueSrc1.FreeTensor(dst);
            // workQueueSrc2.FreeTensor(src);
            outQueueDst.EnQue<int8_t>(dstLocal);
            inQueueSrc.FreeTensor(srcLocal);
        }
        __aicore__ inline void CopyOut()
        {
            AscendC::LocalTensor<int8_t> dstLocal = outQueueDst.DeQue<int8_t>();
            AscendC::DataCopy(dstGlobal, dstLocal, dstDataSize);
            outQueueDst.FreeTensor(dstLocal);
        }
    private:
        AscendC::TPipe pipe;
        AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrc;
        AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc1;
        AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc2;
        AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueueDst;
        AscendC::GlobalTensor<int8_t> srcGlobal, dstGlobal;
        int srcDataSize = 512;
        int dstDataSize = 512;
        int width = 32;
    };

    extern "C" __global__ __aicore__ void transdata5hd_simple_kernel(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
    {
        KernelTransDataTo5HD op;
        op.Init(src, dstGm);
        op.Process();
    }

    输入数据:
    [[  0   1   2   3   4   5   6   7   8   9  10  11  12  13  14  15  16  17
       18  19  20  21  22  23  24  25  26  27  28  29  30  31]
     [ 32  33  34  35  36  37  38  39  40  41  42  43  44  45  46  47  48  49
       50  51  52  53  54  55  56  57  58  59  60  61  62  63]
     [ 64  65  66  67  68  69  70  71  72  73  74  75  76  77  78  79  80  81
       82  83  84  85  86  87  88  89  90  91  92  93  94  95]
     [ 96  97  98  99 100 101 102 103 104 105 106 107 108 109 110 111 112 113
      114 115 116 117 118 119 120 121 122 123 124 125 126 127]
     [  0   1   2   3   4   5   6   7   8   9  10  11  12  13  14  15  16  17
       18  19  20  21  22  23  24  25  26  27  28  29  30  31]
     [ 32  33  34  35  36  37  38  39  40  41  42  43  44  45  46  47  48  49
       50  51  52  53  54  55  56  57  58  59  60  61  62  63]
     [ 64  65  66  67  68  69  70  71  72  73  74  75  76  77  78  79  80  81
       82  83  84  85  86  87  88  89  90  91  92  93  94  95]
     [ 96  97  98  99 100 101 102 103 104 105 106 107 108 109 110 111 112 113
      114 115 116 117 118 119 120 121 122 123 124 125 126 127]
     [  0   1   2   3   4   5   6   7   8   9  10  11  12  13  14  15  16  17
       18  19  20  21  22  23  24  25  26  27  28  29  30  31]
     [ 32  33  34  35  36  37  38  39  40  41  42  43  44  45  46  47  48  49
       50  51  52  53  54  55  56  57  58  59  60  61  62  63]
     [ 64  65  66  67  68  69  70  71  72  73  74  75  76  77  78  79  80  81
       82  83  84  85  86  87  88  89  90  91  92  93  94  95]
     [ 96  97  98  99 100 101 102 103 104 105 106 107 108 109 110 111 112 113
      114 115 116 117 118 119 120 121 122 123 124 125 126 127]
     [  0   1   2   3   4   5   6   7   8   9  10  11  12  13  14  15  16  17
       18  19  20  21  22  23  24  25  26  27  28  29  30  31]
     [ 32  33  34  35  36  37  38  39  40  41  42  43  44  45  46  47  48  49
       50  51  52  53  54  55  56  57  58  59  60  61  62  63]
     [ 64  65  66  67  68  69  70  71  72  73  74  75  76  77  78  79  80  81
       82  83  84  85  86  87  88  89  90  91  92  93  94  95]
     [ 96  97  98  99 100 101 102 103 104 105 106 107 108 109 110 111 112 113
      114 115 116 117 118 119 120 121 122 123 124 125 126 127]]
    输出数据:
    // 从输入数据的高半位读取数据,写入输出数据的高半位
    [[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 16 48 80 112 16 48 80 112 16 48 80 112 16 48 80 112 ]
    [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 17 49 81 113 17 49 81 113 17 49 81 113 17 49 81 113 ]
    [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 18 50 82 114 18 50 82 114 18 50 82 114 18 50 82 114 ]
    [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 19 51 83 115 19 51 83 115 19 51 83 115 19 51 83 115 ]
    [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 20 52 84 116 20 52 84 116 20 52 84 116 20 52 84 116 ]
    [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 21 53 85 117 21 53 85 117 21 53 85 117 21 53 85 117 ]
    [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 22 54 86 118 22 54 86 118 22 54 86 118 22 54 86 118 ]
    [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 23 55 87 119 23 55 87 119 23 55 87 119 23 55 87 119 ]
    [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 24 56 88 120 24 56 88 120 24 56 88 120 24 56 88 120 ]
    [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 25 57 89 121 25 57 89 121 25 57 89 121 25 57 89 121 ]
    [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 26 58 90 122 26 58 90 122 26 58 90 122 26 58 90 122 ]
    [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 27 59 91 123 27 59 91 123 27 59 91 123 27 59 91 123 ]
    [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 28 60 92 124 28 60 92 124 28 60 92 124 28 60 92 124 ]
    [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 29 61 93 125 29 61 93 125 29 61 93 125 29 61 93 125 ]
    [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 30 62 94 126 30 62 94 126 30 62 94 126 30 62 94 126 ]
    [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 31 63 95 127 31 63 95 127 31 63 95 127 31 63 95 127 ]]
  • 用于二维矩阵数据块的转置的half(16位比特位)调用示例。
     1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    69
    70
    71
    72
    73
    74
    75
    76
    77
    78
    79
    80
    81
    82
    83
    84
    85
    86
    87
    88
    89
    90
    91
    92
    93
    94
    95
    96
    #include "kernel_operator.h"

    class KernelTransDataTo5HD {
    public:
        __aicore__ inline KernelTransDataTo5HD() {}
        __aicore__ inline void Init(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
        {
            srcGlobal.SetGlobalBuffer((__gm__ half *)src);
            dstGlobal.SetGlobalBuffer((__gm__ half *)dstGm);
            pipe.InitBuffer(inQueueSrc, 1, srcDataSize * sizeof(half));
            pipe.InitBuffer(workQueueSrc1, 1, 16 * sizeof(uint64_t));
            pipe.InitBuffer(workQueueSrc2, 1, 16 * sizeof(uint64_t));
            pipe.InitBuffer(outQueueDst, 1, dstDataSize * sizeof(half));
        }
        __aicore__ inline void Process()
        {
            CopyIn();
            Compute();
            CopyOut();
        }
    private:
        __aicore__ inline void CopyIn()
        {
            AscendC::LocalTensor<half> srcLocal = inQueueSrc.AllocTensor<half>();
            AscendC::DataCopy(srcLocal, srcGlobal, srcDataSize);
            inQueueSrc.EnQue(srcLocal);
        }
        __aicore__ inline void Compute()
        {
            AscendC::LocalTensor<half> srcLocal = inQueueSrc.DeQue<half>();
            AscendC::LocalTensor<half> dstLocal = outQueueDst.AllocTensor<half>();
            AscendC::TransDataTo5HDParams transDataParams;
            transDataParams.dstHighHalf = false;
            transDataParams.srcHighHalf = false;
            transDataParams.repeatTimes = 1;
            transDataParams.dstRepStride = 0;
            transDataParams.srcRepStride = 0;
            // 入参类型是LocalTensor的调用方式
            AscendC::LocalTensor<half> dstLocalList[16];
            for (int i = 0; i < 16; i++) {
                dstLocalList[i] = dstLocal[width * i];
            }
            AscendC::LocalTensor<half> srcLocalList[16];
            for (int i = 0; i < 16; i++) {
                srcLocalList[i] = srcLocal[width * i];
            }
            AscendC::TransDataTo5HD(dstLocalList, srcLocalList, transDataParams);
            // // 入参类型是LocalTensor地址值的调用方式
            // uint64_t dstLocalList[16];
            // for (int i = 0; i < 16; i++) {
            //    dstLocalList[i] = (uint64_t)(dstLocal[width * i].GetPhyAddr());
            // }
            // uint64_t srcLocalList[16];
            // for (int i = 0; i < 16; i++) {
            //    srcLocalList[i] = (uint64_t)(srcLocal[width * i].GetPhyAddr());
            // }
            // AscendC::TransDataTo5HD<half>(dstLocalList, srcLocalList, transDataParams);
            // // 入参类型是地址LocalTensor的调用方式
            // AscendC::LocalTensor<uint64_t> dst = workQueueSrc1.AllocTensor<uint64_t>();
            // for (int i = 0; i < 16; i++) {
            //     dst.SetValue(i, (uint64_t)(dstLocal[width * i].GetPhyAddr()));
            // }
            // AscendC::LocalTensor<uint64_t> src = workQueueSrc2.AllocTensor<uint64_t>();
            // for (int i = 0; i < 16; i++) {
            //     src.SetValue(i, (uint64_t)(srcLocal[width * i].GetPhyAddr()));
            // }
            // AscendC::TransDataTo5HD<half>(dst, src, transDataParams);
            // workQueueSrc1.FreeTensor(dst);
            // workQueueSrc2.FreeTensor(src);
            outQueueDst.EnQue<half>(dstLocal);
            inQueueSrc.FreeTensor(srcLocal);
        }
        __aicore__ inline void CopyOut()
        {
            AscendC::LocalTensor<half> dstLocal = outQueueDst.DeQue<half>();
            AscendC::DataCopy(dstGlobal, dstLocal, dstDataSize);
            outQueueDst.FreeTensor(dstLocal);
        }
    private:
        AscendC::TPipe pipe;
        AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrc;
        AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc1;
        AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc2;
        AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueueDst;
        AscendC::GlobalTensor<half> srcGlobal, dstGlobal;
        int srcDataSize = 256;
        int dstDataSize = 256;
        int width = 16;
    };

    extern "C" __global__ __aicore__ void nchwconv_demo_first(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
    {
        KernelTransDataTo5HD op;
        op.Init(src, dstGm);
        op.Process();
    }

    输入数据(src):
    [[  0.   1.   2.   3.   4.   5.   6.   7.   8.   9.  10.  11.  12.  13.
       14.  15.]
     [ 16.  17.  18.  19.  20.  21.  22.  23.  24.  25.  26.  27.  28.  29.
       30.  31.]
     [ 32.  33.  34.  35.  36.  37.  38.  39.  40.  41.  42.  43.  44.  45.
       46.  47.]
     [ 48.  49.  50.  51.  52.  53.  54.  55.  56.  57.  58.  59.  60.  61.
       62.  63.]
     [ 64.  65.  66.  67.  68.  69.  70.  71.  72.  73.  74.  75.  76.  77.
       78.  79.]
     [ 80.  81.  82.  83.  84.  85.  86.  87.  88.  89.  90.  91.  92.  93.
       94.  95.]
     [ 96.  97.  98.  99. 100. 101. 102. 103. 104. 105. 106. 107. 108. 109.
      110. 111.]
     [112. 113. 114. 115. 116. 117. 118. 119. 120. 121. 122. 123. 124. 125.
      126. 127.]
     [128. 129. 130. 131. 132. 133. 134. 135. 136. 137. 138. 139. 140. 141.
      142. 143.]
     [144. 145. 146. 147. 148. 149. 150. 151. 152. 153. 154. 155. 156. 157.
      158. 159.]
     [160. 161. 162. 163. 164. 165. 166. 167. 168. 169. 170. 171. 172. 173.
      174. 175.]
     [176. 177. 178. 179. 180. 181. 182. 183. 184. 185. 186. 187. 188. 189.
      190. 191.]
     [192. 193. 194. 195. 196. 197. 198. 199. 200. 201. 202. 203. 204. 205.
      206. 207.]
     [208. 209. 210. 211. 212. 213. 214. 215. 216. 217. 218. 219. 220. 221.
      222. 223.]
     [224. 225. 226. 227. 228. 229. 230. 231. 232. 233. 234. 235. 236. 237.
      238. 239.]
     [240. 241. 242. 243. 244. 245. 246. 247. 248. 249. 250. 251. 252. 253.
      254. 255.]]

    输出数据(dstGm):
    [[  0.  16.  32.  48.  64.  80.  96. 112. 128. 144. 160. 176. 192. 208.
      224. 240.]
     [  1.  17.  33.  49.  65.  81.  97. 113. 129. 145. 161. 177. 193. 209.
      225. 241.]
     [  2.  18.  34.  50.  66.  82.  98. 114. 130. 146. 162. 178. 194. 210.
      226. 242.]
     [  3.  19.  35.  51.  67.  83.  99. 115. 131. 147. 163. 179. 195. 211.
      227. 243.]
     [  4.  20.  36.  52.  68.  84. 100. 116. 132. 148. 164. 180. 196. 212.
      228. 244.]
     [  5.  21.  37.  53.  69.  85. 101. 117. 133. 149. 165. 181. 197. 213.
      229. 245.]
     [  6.  22.  38.  54.  70.  86. 102. 118. 134. 150. 166. 182. 198. 214.
      230. 246.]
     [  7.  23.  39.  55.  71.  87. 103. 119. 135. 151. 167. 183. 199. 215.
      231. 247.]
     [  8.  24.  40.  56.  72.  88. 104. 120. 136. 152. 168. 184. 200. 216.
      232. 248.]
     [  9.  25.  41.  57.  73.  89. 105. 121. 137. 153. 169. 185. 201. 217.
      233. 249.]
     [ 10.  26.  42.  58.  74.  90. 106. 122. 138. 154. 170. 186. 202. 218.
      234. 250.]
     [ 11.  27.  43.  59.  75.  91. 107. 123. 139. 155. 171. 187. 203. 219.
      235. 251.]
     [ 12.  28.  44.  60.  76.  92. 108. 124. 140. 156. 172. 188. 204. 220.
      236. 252.]
     [ 13.  29.  45.  61.  77.  93. 109. 125. 141. 157. 173. 189. 205. 221.
      237. 253.]
     [ 14.  30.  46.  62.  78.  94. 110. 126. 142. 158. 174. 190. 206. 222.
      238. 254.]
     [ 15.  31.  47.  63.  79.  95. 111. 127. 143. 159. 175. 191. 207. 223.
      239. 255.]]
  • 用于二维矩阵数据块的转置的int32_t(32bit位)调用示例。
     1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    69
    70
    71
    72
    73
    74
    75
    76
    77
    78
    79
    80
    81
    82
    83
    84
    85
    86
    87
    88
    89
    90
    91
    92
    93
    94
    95
    96
    #include "kernel_operator.h"

    class KernelTransDataTo5HD {
    public:
        __aicore__ inline KernelTransDataTo5HD() {}
        __aicore__ inline void Init(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
        {
            srcGlobal.SetGlobalBuffer((__gm__ int32_t *)src);
            dstGlobal.SetGlobalBuffer((__gm__ int32_t *)dstGm);
            pipe.InitBuffer(inQueueSrc, 1, srcDataSize * sizeof(int32_t));
            pipe.InitBuffer(workQueueSrc1, 1, 16 * sizeof(uint64_t));
            pipe.InitBuffer(workQueueSrc2, 1, 16 * sizeof(uint64_t));
            pipe.InitBuffer(outQueueDst, 1, dstDataSize * sizeof(int32_t));
        }
        __aicore__ inline void Process()
        {
            CopyIn();
            Compute();
            CopyOut();
        }
    private:
        __aicore__ inline void CopyIn()
        {
            AscendC::LocalTensor<int32_t> srcLocal = inQueueSrc.AllocTensor<int32_t>();
            AscendC::DataCopy(srcLocal, srcGlobal, srcDataSize);
            inQueueSrc.EnQue(srcLocal);
        }
        __aicore__ inline void Compute()
        {
            AscendC::LocalTensor<int32_t> srcLocal = inQueueSrc.DeQue<int32_t>();
            AscendC::LocalTensor<int32_t> dstLocal = outQueueDst.AllocTensor<int32_t>();
            AscendC::TransDataTo5HDParams transDataParams;
            transDataParams.dstHighHalf = false;
            transDataParams.srcHighHalf = false;
            transDataParams.repeatTimes = 1;
            transDataParams.dstRepStride = 0;
            transDataParams.srcRepStride = 0;
            // 入参类型是LocalTensor的调用方式
            AscendC::LocalTensor<int32_t> dstLocalList[16];
            for (int i = 0; i < 16; i++) {
                dstLocalList[i] = dstLocal[width * i];
            }
            AscendC::LocalTensor<int32_t> srcLocalList[16];
            for (int i = 0; i < 16; i++) {
                srcLocalList[i] = srcLocal[width * i];
            }
            AscendC::TransDataTo5HD(dstLocalList, srcLocalList, transDataParams);
            // // 入参类型是LocalTensor地址值的调用方式
            // uint64_t dstLocalList[16];
            // for (int i = 0; i < 16; i++) {
            //    dstLocalList[i] = (uint64_t)(dstLocal[width * i].GetPhyAddr());
            // }
            // uint64_t srcLocalList[16];
            // for (int i = 0; i < 16; i++) {
            //    srcLocalList[i] = (uint64_t)(srcLocal[width * i].GetPhyAddr());
            // }
            // AscendC::TransDataTo5HD<int32_t>(dstLocalList, srcLocalList, transDataParams);
            // // 入参类型是地址LocalTensor的调用方式
            // AscendC::LocalTensor<uint64_t> dst = workQueueSrc1.AllocTensor<uint64_t>();
            // for (int i = 0; i < 16; i++) {
            //     dst.SetValue(i, (uint64_t)(dstLocal[width * i].GetPhyAddr()));
            // }
            // AscendC::LocalTensor<uint64_t> src = workQueueSrc2.AllocTensor<uint64_t>();
            // for (int i = 0; i < 16; i++) {
            //     src.SetValue(i, (uint64_t)(srcLocal[width * i].GetPhyAddr()));
            // }
            // AscendC::TransDataTo5HD<int32_t>(dst, src, transDataParams);
            // workQueueSrc1.FreeTensor(dst);
            // workQueueSrc2.FreeTensor(src);
            outQueueDst.EnQue<int32_t>(dstLocal);
            inQueueSrc.FreeTensor(srcLocal);
        }
        __aicore__ inline void CopyOut()
        {
            AscendC::LocalTensor<int32_t> dstLocal = outQueueDst.DeQue<int32_t>();
            AscendC::DataCopy(dstGlobal, dstLocal, dstDataSize);
            outQueueDst.FreeTensor(dstLocal);
        }
    private:
        AscendC::TPipe pipe;
        AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrc;
        AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc1;
        AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc2;
        AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueueDst;
        AscendC::GlobalTensor<int32_t> srcGlobal, dstGlobal;
        int srcDataSize = 128;
        int dstDataSize = 128;
        int width = 8;
    };

    extern "C" __global__ __aicore__ void trans5hd_simple_kernel(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
    {
        KernelTransDataTo5HD op;
        op.Init(src, dstGm);
        op.Process();
    }

    输入数据(src):
    [  0   1   2   3   4   5   6   7
       8   9  10  11  12  13  14  15
      16  17  18  19  20  21  22  23
      24  25  26  27  28  29  30  31
      32  33  34  35  36  37  38  39
      40  41  42  43  44  45  46  47
      48  49  50  51  52  53  54  55
      56  57  58  59  60  61  62  63
      64  65  66  67  68  69  70  71
      72  73  74  75  76  77  78  79
      80  81  82  83  84  85  86  87
      88  89  90  91  92  93  94  95
      96  97  98  99  100 101 102 103
      104 105 106 107 108 109 110 111
      112 113 114 115 116 117 118 119
      120 121 122 123 124 125  126 127]
    输出数据(dstGm):
     [0 8 16 24 32 40 48 56 64 72 80 88 96 104 112 120
      1 9 17 25 33 41 49 57 65 73 81 89 97 105 113 121
      2 10 18 26 34 42 50 58 66 74 82 90 98 106 114 122
      3 11 19 27 35 43 51 59 67 75 83 91 99 107 115 123
      4 12 20 28 36 44 52 60 68 76 84 92 100 108 116 124
      5 13 21 29 37 45 53 61 69 77 85 93 101 109 117 125
      6 14 22 30 38 46 54 62 70 78 86 94 102 110 118 126
      7 15 23 31 39 47 55 63 71 79 87 95 103 111 119 127]
搜索结果
找到“0”个结果

当前产品无相关内容

未找到相关内容,请尝试其他搜索词
