TQueBind简介

TQueBind绑定源逻辑位置和目的逻辑位置,根据源位置和目的位置,来确定内存分配的位置 、插入对应的同步事件,帮助开发者解决内存分配和管理、同步等问题。Tque是TQueBind的简化模式。通常情况下开发者使用TQue进行编程,TQueBind对外提供一些特殊数据通路的内存管理和同步控制,涉及这些通路时可以直接使用TQueBind。

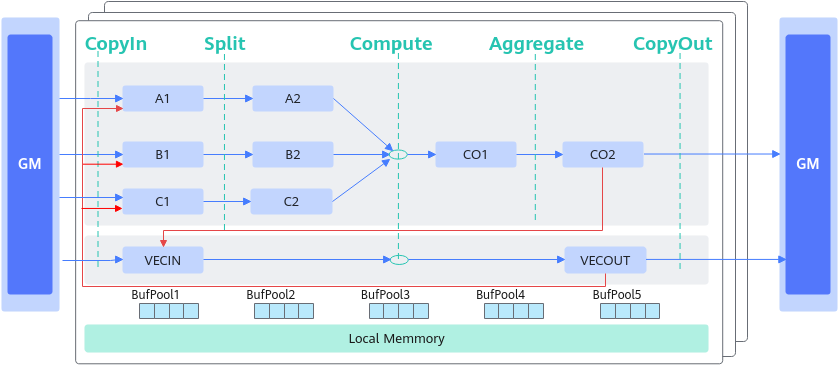

如下图的数据通路示意图所示,红色线条和蓝色线条的通路可通过TQueBind定义表达,蓝色线条的通路可通过TQue进行简化表达。

表1 TQueBind和TQue对于数据通路的表达

数据通路

TQueBind定义

TQue定义

GM->VECIN

TQueBind<TPosition::GM, TPosition::VECIN, 1>
TQue<TPosition::VECIN, 1>

VECOUT->GM

TQueBind<TPosition::VECOUT, TPosition::GM, 1>
TQue<TPosition::VEOUT, 1>

VECIN->VECOUT

TQueBind<TPosition::VECIN, TPosition::VECOUT, 1>

-

GM->A1

TQueBind<TPosition::GM, TPosition::A1, 1>
TQue<TPosition::A1, 1>

GM->B1

TQueBind<TPosition::GM, TPosition::B1, 1>
TQue<TPosition::B1, 1>

GM->C1

TQueBind<TPosition::GM, TPosition::C1, 1>
TQue<TPosition::C1, 1>

A1->A2

TQueBind<TPosition::A1, TPosition::A2, 1>
TQue<TPosition::A2, 1>

B1->B2

TQueBind<TPosition::B1, TPosition::B2, 1>
TQue<TPosition::B2, 1>

C1->C2

TQueBind<TPosition:C1, TPosition::C2, 1>
TQue<TPosition::C2, 1>

CO1->CO2

TQueBind<TPosition::CO1, TPosition::CO2, 1>
TQue<TPosition::CO1, 1>

CO2->GM

TQueBind<TPosition::CO2, TPosition::GM, 1>
TQue<TPosition::CO2, 1>

VECOUT->A1/B1/C1

TQueBind<TPosition::VECOUT, TPosition::A1, 1>
TQueBind<TPosition::VECOUT, TPosition::B1, 1>
TQueBind<TPosition::VECOUT, TPosition::C1, 1>

-

CO2->VECIN

TQueBind<TPosition::CO2, TPosition::VECIN, 1>

-

上述表格中的Cube相关数据通路建议使用Cube高阶API(如Matmul)实现,直接使用TQueBind控制会相对复杂。

下面通过两个具体的示例展示了矢量编程场景下TQueBind的使用方法:

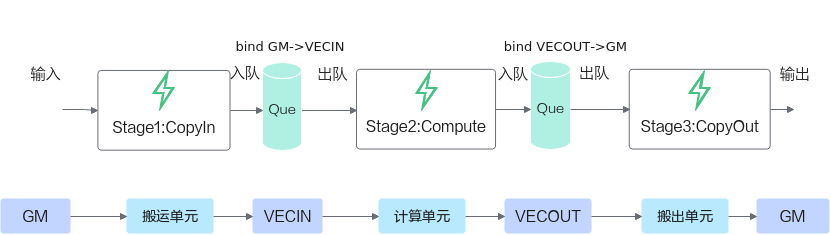

  • 如下的编程范式示例,图中的两个队列分别绑定的是GM VECIN和VECOUT GM。

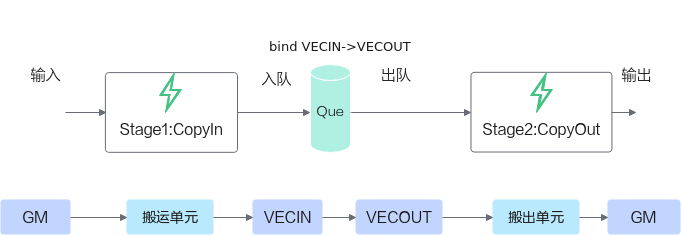

  • 如果不需要进行Vector计算,比如仅需要做格式随路转换等场景,可对上述流程进行优化,对VECIN和VECOUT进行绑定,绑定的效果可以实现输入输出使用相同buffer,实现double buffer。

    TQueBind的定义和模板参数解释如下:

    1
    template <TPosition src, TPosition dst, int32_t depth, auto mask = 0> class TQueBind{...};

    表2 TQueBind模板参数介绍

    参数名称

    含义

    src

    源逻辑位置,支持的TPosition可以为VECIN、VECOUT、A1A2B1B2CO1CO2。关于TPosition的具体介绍请参考TPosition。支持的src和dst组合请参考表1

    dst

    目的逻辑位置,TPosition可以为VECIN、VECOUT、A1A2B1B2CO1CO2。

    depth

    TQue的深度,一般不超过4。

    mask

    如果用户在某一个Que上,数据搬运的时候需要做转换,可以设置为0或1。一般不需要用户配置,默认为0。

    设置为0,代表数据格式从ND转换为NZ,目前仅支持TPosition为A1或B1。
