MIPI-DSI 51Pin连接器

接口介绍

开发者套件有一个MIPI-DSI接口。

MIPI-DSI接口定义如表1所示。

表1 MIPI-DSI接口定义
管脚号	名称	用途/描述
1	NC	预留管脚，内部悬空，不使用
2	NC
3	NC
4	NC
5	NC
6	NC
7	NC
8	GND	GND
9	NC	预留管脚，内部悬空，不使用
10	NC	预留管脚，内部悬空，不使用
11	GND	GND
12	NC	预留管脚，内部悬空，不使用
13	NC	预留管脚，内部悬空，不使用
14	GND	GND
15	NC	预留管脚，内部悬空，不使用
16	NC	预留管脚，内部悬空，不使用
17	GND	GND
18	NC	预留管脚，内部悬空，不使用
19	NC	预留管脚，内部悬空，不使用
20	GND	GND
21	NC	预留管脚，内部悬空，不使用
22	MIPI_DSI_D1_N	MIPI_DSI_D1接口N端
23	GND	GND
24	MIPI_DSI_D1_P	MIPI_DSI_D1接口P端
25	MIPI_DSI_CLK_N	MIPI_DSI_CLK接口N端
26	GND	GND
27	MIPI_DSI_CLK_P	MIPI_DSI_CLK接口P端
28	MIPI_DSI_D2_N	MIPI_DSI_D2接口N端
29	GND	GND
30	MIPI_DSI_D2_P	MIPI_DSI_D2接口P端
31	MIPI_DSI_D3_N	MIPI_DSI_D3接口N端
32	GND	GND
33	MIPI_DSI_D3_P	MIPI_DSI_D3接口P端
34	MIPI_DSI_D0_N	MIPI_DSI_D0接口N端
35	GND	GND
36	MIPI_DSI_D0_P	MIPI_DSI_D0接口P端
37	NC	预留管脚，内部悬空，不使用
38	GND	GND
39	NC	预留管脚，内部悬空，不使用
40	NC	预留管脚，内部悬空，不使用
41	GND	GND
42	MIPI_DSI_SCL	I2C接口时钟信号
43	MIPI_DSI_SDA	I2C接口数据信号
44	GND	GND
45	3V3	3.3V电源，引脚P45、P50、P51合计最大电流500mA
46	DSI_I2C_INT	MIPI_DSI接口中断信号
47	MIPI_DSI_GPIO	预留GPIO信号
48	NC	预留管脚，内部悬空，不使用
49	NC	预留管脚，内部悬空，不使用
50	3V3	3.3V电源，引脚P45、P50、P51合计最大电流500mA
51	3V3	3.3V电源，引脚P45、P50、P51合计最大电流500mA

连接示例

MIPI DSI接口外接显示器时，将线缆从外侧向板内水平插入如图1所示。
- 若卡扣已呈垂直状态，无须操作卡扣，直接将线缆从外侧向板内水平插入。
- 若拆卸风扇后发现FPC连接器的卡扣为闭合状态，请用手在卡扣中央位置施力，如图2中的第1个图所示。轻缓将FPC连接器的卡扣拨至垂直状态，将线缆从外侧向板内水平插入，如图3所示。
  禁止在卡扣一侧施力进行操作，如图2中的第2个图所示。

  仅支持开发者套件专用线缆，线缆编号03012JPW。

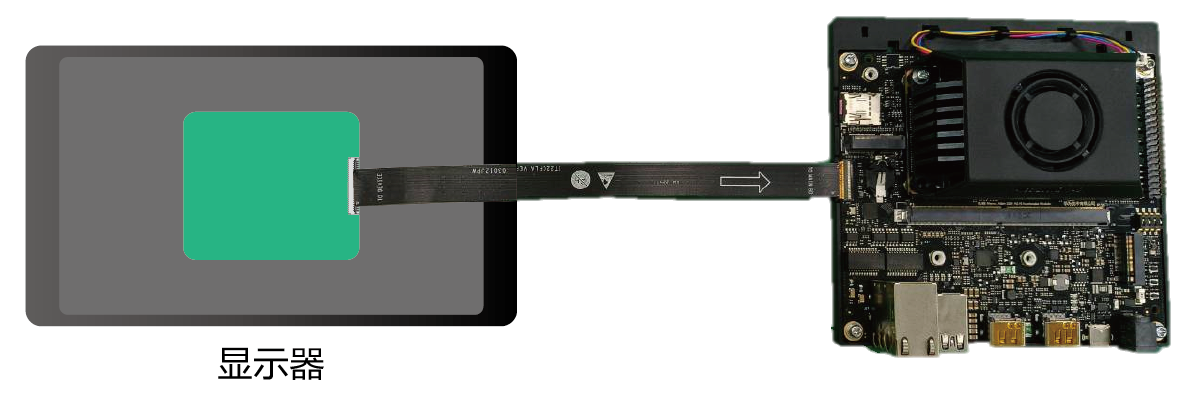

  图1 将线缆插入MIPI DSI接口

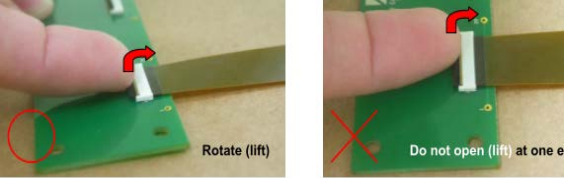

   图2 FPC连接器的打开卡扣图

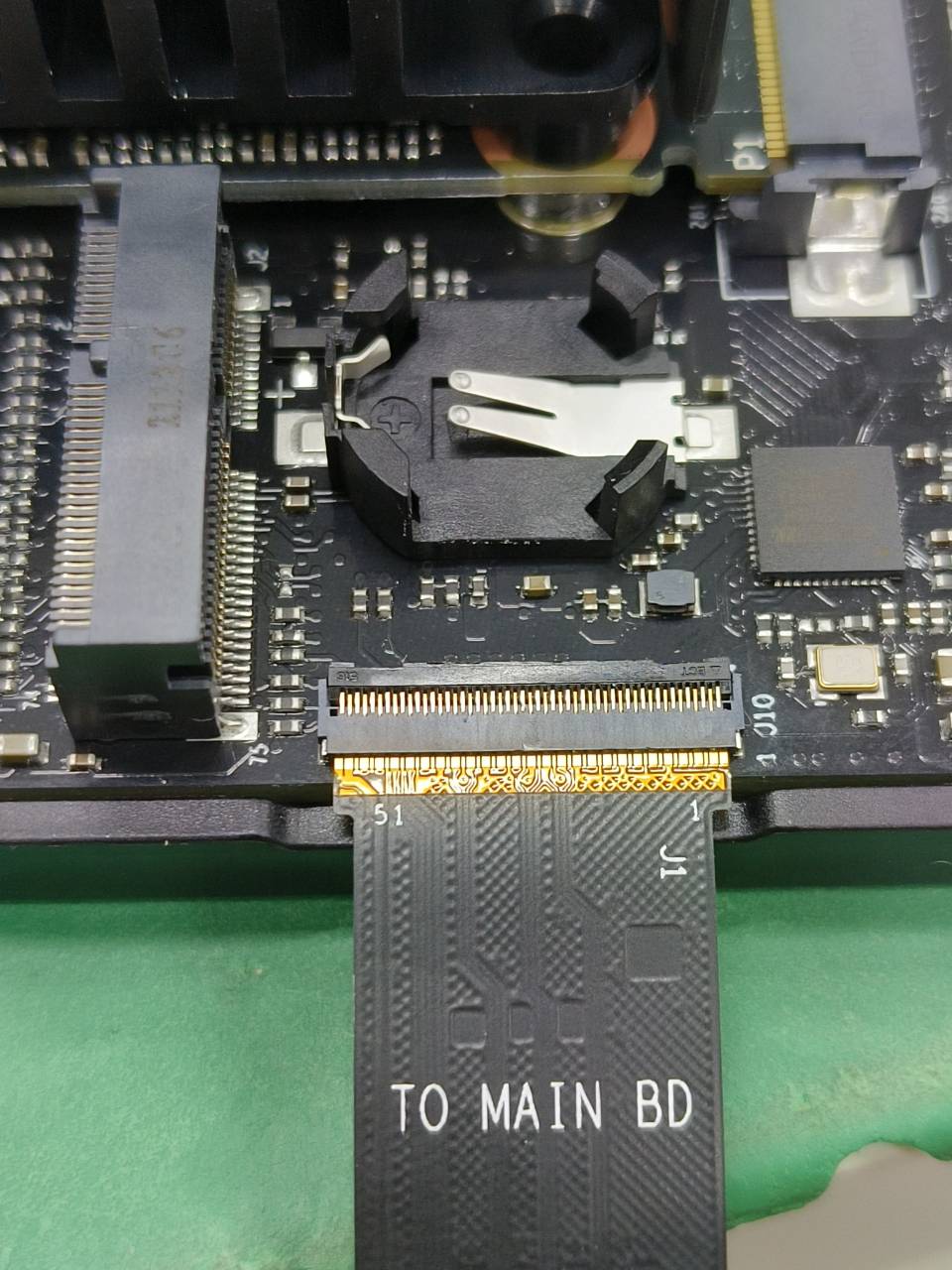

   图3 卡扣呈垂直状态图
闭合FPC连接器的卡扣，如图4 FPC连接器的卡扣闭合图，锁紧线缆，如图5所示。
- 该FPC连接器的使用寿命约10次，线缆接入固定后，建议不再插拔，以免损坏连接器。
- 请不要将FPC的锁盖向前推，否则可能造成伤害或制动器的分离。
1. 将手放在卡扣中央位置，沿下图所示方向，使用轻缓的力将FPC连接器的卡扣旋转推至呈大约45°，此过程中禁止垂直下压；
2. 在卡扣推至呈大约45°后，使用下压的力轻缓往下按压至卡扣呈水平状态，锁紧线缆。

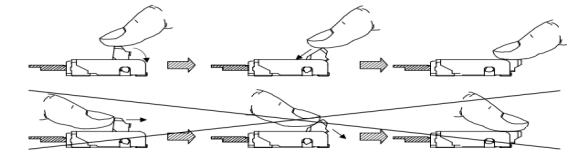

图4 FPC连接器的闭合卡扣图

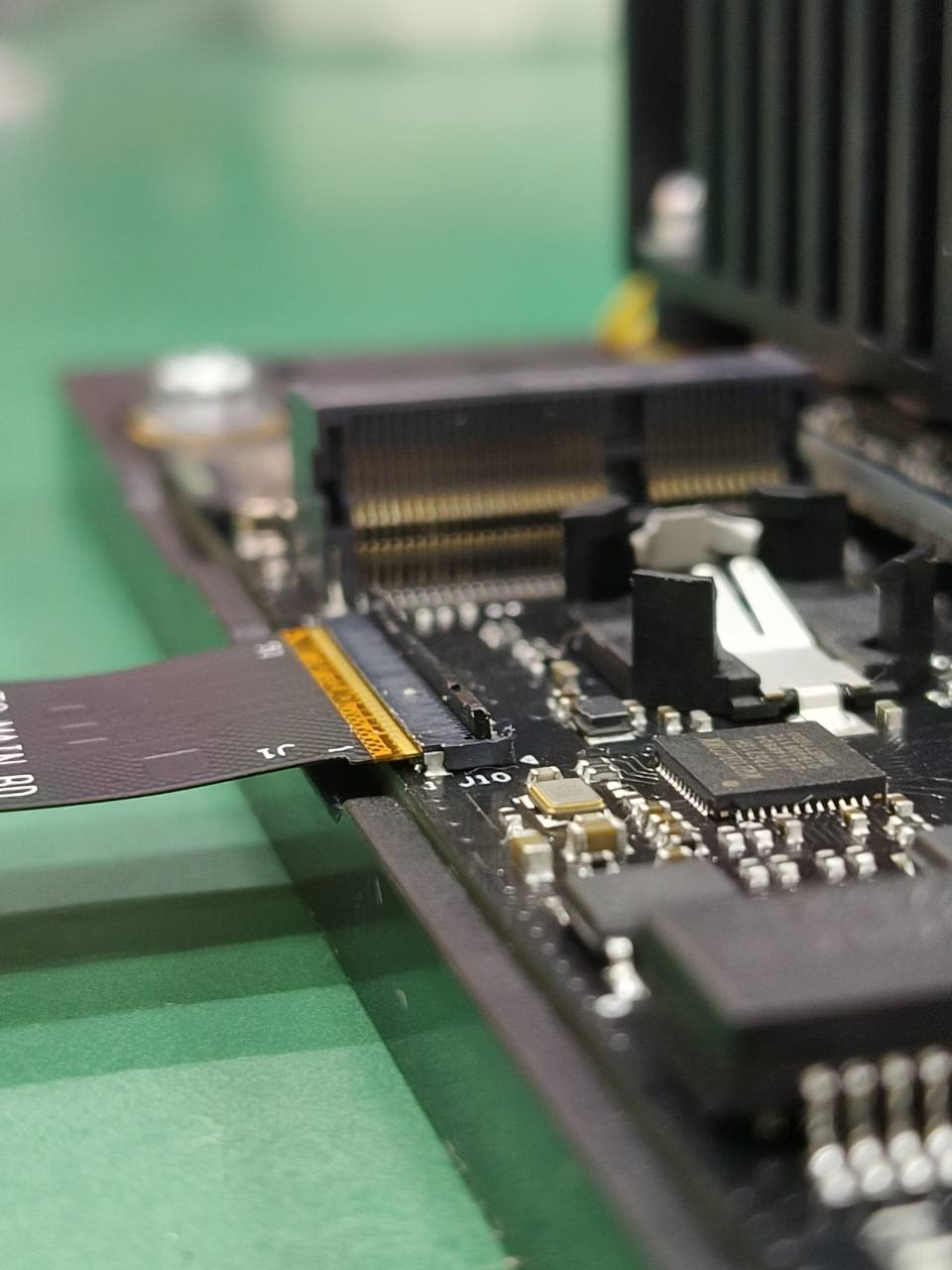

 图5 MIPI DSI外接线缆
MIPI DSI外接显示器，如图6所示。
图6 MIPI DSI外接显示器

调用示例

如果开发者需要实现DSI输出YUV图片的功能，可参考raspberry_sample。
