调测参考

部分管脚存在复用关系，在使用时需确保当前管脚已经被复用为GPIO。

示例：第7组第2个管脚存在复用关系，配置寄存器IOMUX（基地址为0x400140000，偏移地址为0x30）为3，将此管脚复用为GPIO。

若当前管脚已为GPIO，可通过如下方法进行调测。通过DTB设备树方式配置GPIO为永久生效，其余方式配置GPIO为临时生效。

通过DTB设备树方式

通过在dts文件中配置第7组第2个GPIO管脚，生成DTB文件，具体操作步骤如下，此处以Atlas 200I DK A2 开发者套件为例进行文件配置。

登录Linux服务器。
执行如下命令，切换至root用户。
su - root
使用WinSCP工具或其他工具，将下载软件包获取的源码包“Ascend310B-source.tar.gz”上传至root用户属组目录下，例如“/opt”。详细操作请参见使用WinSCP传输文件。
执行如下命令，进入源码包所在的“/opt”目录。
cd /opt
执行如下命令，解压源码包“Ascend310B-source.tar.gz”。
tar -xzvf Ascend310B-source.tar.gz
执行如下命令，进入“Ascend310B-source/dtb/dts/hi1910b/hi1910BL”目录，查看底板的dts文件，如图1所示。
cd Ascend310B-source/dtb/dts/hi1910b/hi1910BL

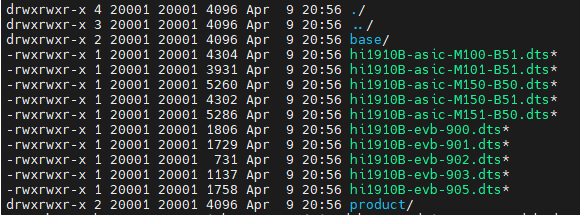

图1 底板dts文件
执行如下命令，进入“product”目录。
cd product
执行如下命令，打开模块的“hi1910B-pinctrl-M100-B51.dtsi”文件。
vim hi1910B-pinctrl-M100-B51.dtsi

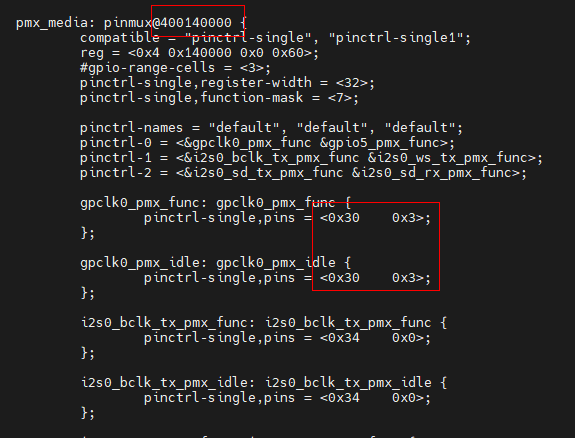

将基地址为0x400140000，偏移地址为0x30的寄存器配置值修改为0x3，如图2所示。

图2 修改文件信息示例

修改完成后保存并退出。
执行如下命令，进入“Ascend310B-source”目录。
cd /opt/Ascend310B-source
执行如下命令，编译OS内核。
bash build.sh dtb

出现如下回显，且生成“dt.img”文件表示编译内核userBaseConfig文件成功。
```
generate /opt/Ascend310B-source/output/dt.img success!
sign /opt/Ascend310B-source/output/dt.img success!
```
编译后的“dt.img”文件会自动存放于“Ascend310B-source/output”目录下。
参考生效DTB文件章节，使配置生效。

通过gpio_operate工具

通过gpio_operate工具进行操作，详细使用方法请参考GPIO工具介绍。

通过devmem工具

通过devmem工具进行操作。配置第7组第2个GPIO管脚说明如下。

查询IOMUX寄存器（基地址为0x400140000，偏移地址为0x30），查询第7组第2个管脚的复用关系。
配置IOMUX寄存器（基地址为0x400140000，偏移地址为0x30）为3，将第7组第2个管脚复用为GPIO。
查询GPIO寄存器（基地址为0x400150000，偏移地址为0x4），第2位为第7组第2个GPIO管脚的方向。
配置GPIO寄存器（基地址为0x400150000，偏移地址为0x4）的第2位为1，可配置第7组第2个GPIO管脚方向为输出方向。
查询GPIO寄存器（基地址为0x400150000，偏移地址为0x50），查询第7组第2个GPIO管脚值。
配置GPIO寄存器（基地址为0x400150000，偏移地址为0x0）的第2位为1，可配置第7组第2个GPIO管脚值为1。

通过Sysfs方式

通过Sysfs方式控制GPIO。配置第7组第2个GPIO管脚说明如下。

GPIO_ID = START_ID+M = 224 + 2 = 226

导出GPIO管脚编号。
echo GPIO_ID > /sys/class/gpio/export
查询GPIO管脚方向。
cat /sys/class/gpio/gpioGPIO_ID/direction
配置GPIO管脚方向为输出方向。
echo out > /sys/class/gpio/gpioGPIO_ID/direction
查询GPIO管脚值。
cat /sys/class/gpio/gpioGPIO_ID/value
配置GPIO管脚值为1。
echo 1 > /sys/class/gpio/gpioGPIO_ID/value
