图形化桌面

注意事项

• 图形化桌面会修改DTB中的“hi1910B-vdp.dtsi”和对应的dts文件，所以使能图形化桌面后，会导致Demo参考1和Demo参考2的功能不可用。
• 当前HDMI图形化桌面不支持休眠唤醒，需要通过如下命令关闭系统休眠。

  echo core > /sys/power/pm_test

  echo s2idle > /sys/power/mem_sleep

前提条件

• 使用HDMI线缆，将显示屏与整机连接，连接至HDMI 0。
• 键盘、鼠标插到整机的USB接口上。

操作步骤

1. 登录准备环境所搭建Linux服务器。
2. 执行如下命令，切换至root用户。

   su - root

3. 使用WinSCP工具或其他工具，将下载软件包获取的源码包“Ascend310B-source tar.gz”上传至root用户属组目录下，例如“/opt”。工具使用方法请参见使用WinSCP传输文件。
4. 执行如下命令，进入源码包所在目录“/opt”。

   cd /opt

5. 执行如下命令，解压源码包“Ascend310B-source.tar.gz”。

   tar -xzvf Ascend310B-source.tar.gz

6. 修改dts文件。按照整机环境配置对应的dts文件，参见DTB文件中的表格。以下以“hi1910B-asic-M100-B51.dts”文件为例进行修改。
   1. 执行如下命令，进入配置文件所在目录。

      cd Ascend310B-source/dtb/dts/hi1910b/hi1910BL

   2. 执行如下命令，打开“hi1910B-asic-M100-B51.dts”文件。

      vim hi1910B-asic-M100-B51.dts

   3. 将/include/"base/hi1910B-vdp.dtsi"修改为/include/"base/hi1910B-drm.dtsi"。
   4. 修改“hi1910B-asic-M100-B51.dts”的“bootargs”。
      修改“console”、“cma”和“rootfstype”参数的值，如下代码加粗字体所示（在原有基础上修改，不可全部复制替换）。如没有对应参数，请按照如下加粗字体新增即可。

      bootargs = "console=ttyAMA0,115200 console=tty1 log_redirect=0x1fc000@0x22741000 root=/dev/mmcblk0p2 rw rdinit=/sbin/init rodata=off syslog earlycon=pl011,mmio32,0xC4010000 initrd=0x2BA00000,300M rootwait mpam=of enable_ascend_share_pool ascend_enable_all enable_sp_multi_group_mode init_all_gicr enable_fpga no_console_suspend fbcon=map:6 cma=256M rootfstype=ext4 selinux=0";

   5. 配置完成后，按“Esc”键，再执行:wq!保存修改，并按“Enter”键退出。
   6. 执行如下命令，返回“Ascend310B-source”目录。

      cd /opt/Ascend310B-source

7. 执行如下命令，编译DTB文件。

   bash build.sh dtb

   出现如下回显，且生成“dt.img”文件表示编译内核DTB文件成功。

   generate /opt/Ascend310B-source/output/dt.img success!
   sign /opt/Ascend310B-source/output/dt.img success!



   编译后的dt.img文件会自动存放于“Ascend310B-source/output”目录下。

8. 生效DTB文件，参见生效DTB文件。
9. 登录整机（整机已有NPU驱动），找到驱动安装目录。
   • Ubuntu的驱动安装目录：/usr/lib/aarch64-linux-gnu/
   • openEuler的驱动安装目录：/usr/lib64/

   在驱动安装目录下查找libdrm.so.2.4.0，将其放在整机的“/usr/lib64”目录下后更名为“libdrm.so.2”。

10. 登录整机环境，执行如下命令，切换至root用户。

    su - root

11. 插入图形化桌面驱动（每次重启后需要重新插入驱动）。
    1. 执行如下命令，插入驱动。

       insmod /var/davinci/driver/ascend_vdp_drm.ko

    2. 每次重新插入后，执行如下命令，查看dri下是否存在by-path和card0文件。若不存在需重新插入驱动。

       ls /dev/dri/

12. 安装桌面管理环境。


    用户可选择其他安装方式，以下以开源Gnome桌面插件为例，进行安装。

    • Ubuntu 22.04
      1. 执行如下命令，进行安装。

         apt-get install -y gdm3 gnome-shell gnome-session gnome-terminal

      2. 执行如下命令，查询进程是否为“activce”。

         systemctl status gdm3

         systemctl status display-manager.service

         若回显如下，需执行3。

         Active: inactive (dead)

      3. 执行如下命令，将进程使能为“active”。

         systemctl start gdm3

         systemctl start display-manager.service

    • openEuler 22.03
      1. 执行如下命令，进行安装。

         dnf install gdm gnome-shell gnome-session gnome-terminal

      2. 执行如下命令，重启进程。

         systemctl restart gdm

         systemctl restart display-manager.service

13. 配置图形化桌面加载开关。


    图形化桌面加载开关由用户自定义实现，实现思路可参考以下步骤。

    1. 将桌面驱动拷贝到系统驱动默认搜索路径“/lib/modules/5.10.0+”。
    2. 在配置文件中添加并定义“开”和“关”的标志符。
    3. 实现一个脚本，读取开关标志符。如果“开”的标志为1，则加载桌面驱动，否则不执行操作。

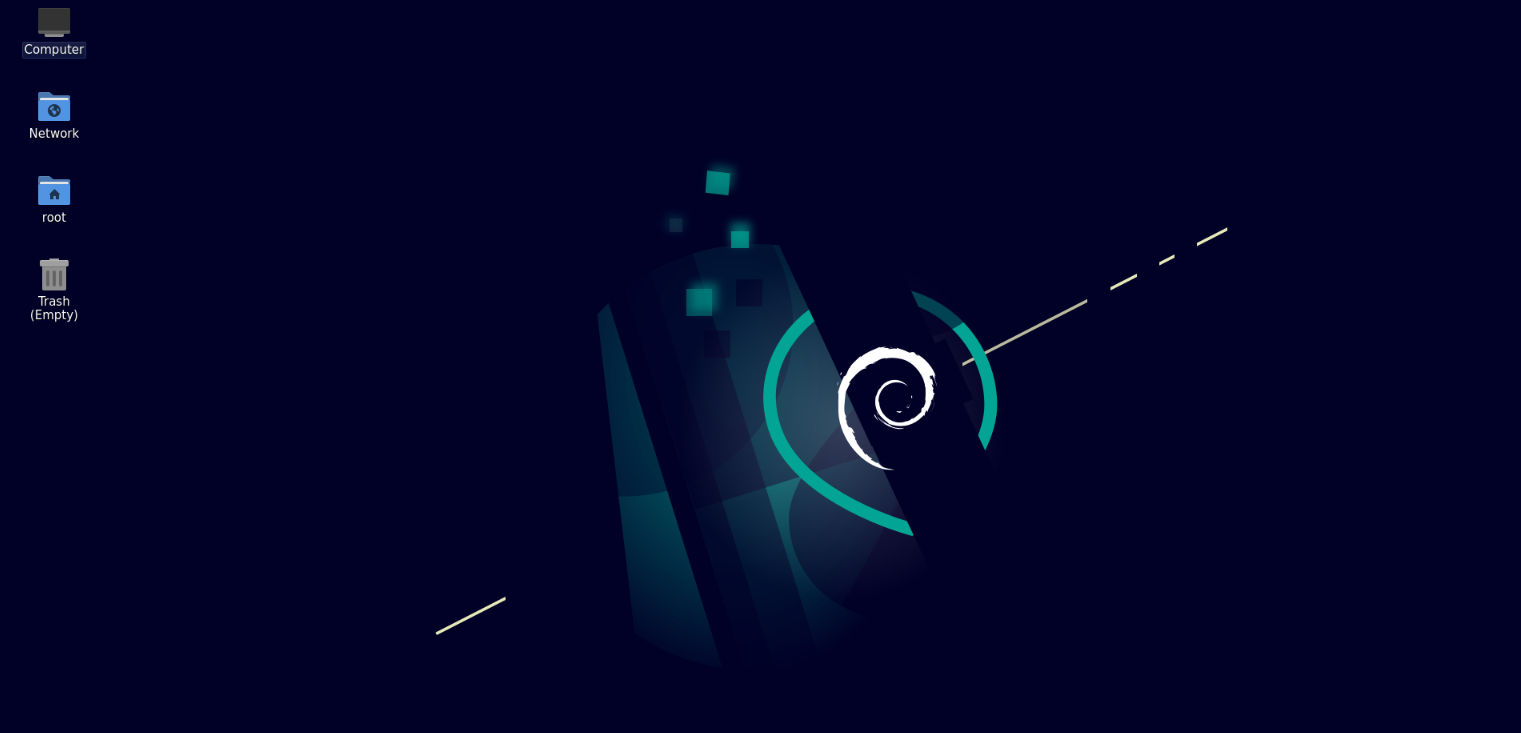

14. 使用HwHiAiUser用户名和密码登录整机，进入主界面如图1 图形化桌面所示。
    图1 图形化桌面
