操作步骤

上传获取软件包中获取的Ascend-mindxedge-keepalived_{version}_linux-{arch}.zip软件包部署到边缘设备中的指定目录“/opt/middleware/”下，执行unzip Ascend-mindxedge-keepalived_{version}_linux-{arch}.zip命令解压，解压后的内容如下所示。

文件名	文件信息
Ascend-mindxedge-keepalived_{version}_linux-{arch}.tar.gz	keepalived相关材料压缩包，内含Dockerfile，keepalived.patch等材料
Ascend-mindxedge-keepalived_{version}_linux-{arch}.tar.gz.cms	CMS签名文件
Ascend-mindxedge-keepalived_{version}_linux-{arch}.tar.gz.crl	证书吊销列表

解压Ascend-mindxedge-keepalived_{version}_linux-{arch}.tar.gz软件包。

在当前目录下执行tar -mxvf Ascend-mindxedge-keepalived_{version}_linux-{arch}.tar.gz --no-same-owner命令解压，解压后的内容如下所示。

文件或文件夹名	文件或文件夹信息
keepalived.patch	补丁文件，用于给开源keepalived源码打上补丁，制作keepalived二进制。
keepalived	文件夹，内含实现HA功能的相关脚本。
version	版本文件。

将编译keepalived二进制文件章节中获得的keepalived二进制上传于“/opt/middleware/keepalived/bin”目录下。用户可参考如下方式上传keepalived二进制。
执行scp root@{compilation_device}:{compile_path}/keepalived-2.2.4/bin/keepalived /opt/middleware/keepalived/bin命令。
命令示例如下：
```
scp root@192.168.XX.XX:/home/keepalived-2.2.4/bin/keepalived /opt/middleware/keepalived/bin
```
参数

说明

compilation_device

keepalived二进制编译环境的ip地址。

compile_path

编译环境中开源keepalived源码的上传路径。

参数	说明
compilation_device	keepalived二进制编译环境的ip地址。
compile_path	编译环境中开源keepalived源码的上传路径。

在“/opt/middleware/keepalived/conf”目录下，创建环境变量配置文件。

执行命令vi envfile.ini，在主备节点配置文件中写入如下所示环境变量内容：

envfile.ini的第一行必须是[para]。

心跳独立组网

[para]
VRRP_INSTANCE_PRIORITY=100
VRRP_INSTANCE_INTERFACE=enp126s0f5
VRRP_INSTANCE_VIRTUAL_IP= 192.168.XX.XX dev enp125s0f4
PEER_VIP_INTERFACE_MAC=XX:XX:XX:XX:XX:XX
PEER_IP01=192.168.XX.XX
ARBITRATION_IP=192.168.XX.XX
ROUTE_ID=102
SRC_IP=192.168.XX.XX

心跳非独立组网

[para]
VRRP_INSTANCE_PRIORITY=100
VRRP_INSTANCE_INTERFACE=enp126s0f4
VRRP_INSTANCE_VIRTUAL_IP= 192.168.XX.XX
PEER_VIP_INTERFACE_MAC=XX:XX:XX:XX:XX:XX
PEER_IP01=192.168.XX.XX
ARBITRATION_IP=192.168.XX.XX
ROUTE_ID=102
SRC_IP=192.168.XX.XX

执行wq!命令保存文件内容退出。

表1 envfile.ini环境变量说明
环境变量	描述	说明
VRRP_INSTANCE_PRIORITY	节点优先级，取值范围1-255。	主节点优先级要高于备节点。
VRRP_INSTANCE_INTERFACE	keepalived VRRP心跳通信接口名字。	主备节点要保证心跳网卡是互通的。
VRRP_INSTANCE_VIRTUAL_IP	浮动IP，也称作VIRTUAL IP，VIP。用作同一高可用集群统一的外部访问入口，动态绑定在主节点的业务网卡上。与主备节点网卡IP在同一个网段，可以ping通。格式： IP地址 dev <网卡名称> 如：192.168.XX.XX dev enp125s0f4 IP地址如：192.168.XX.XX 此时VIP绑定在VRRP_INSTANCE_INTERFACE上	保证浮动IP地址未被使用，主备节点浮动IP地址保持一致，dev （心跳网卡）根据实际组网方式选择，主备节点心跳网卡保证是连通的。
PEER_IP01	对端心跳网卡IP。	配置主节点keepalived软件时，填写备节点心跳网卡IP。配置备节点keepalived软件时，填写主节点心跳网卡IP。
ROUTE_ID	高可用集群ID，一般子网内如果需要搭建多个高可用集群，那么高可用集群相互间的ID不能相同。取值范围1-255，默认值为浮动IP第四段地址值。	主备节点保持一致，且不和其他高可用集群ID相同。
ARBITRATION_IP	仲裁IP，用于协助判断主备倒换，一般配置为网关地址，可以被主备节点连通。	主备节点保持一致。
PEER_VIP_INTERFACE_MAC	对端业务网卡的MAC地址。	配置主节点keepalived软件时，填写备节点业务网卡的MAC地址。配置备节点keepalived软件时，填写主节点业务网卡的MAC地址。
SRC_IP	心跳网卡IP。	配置主节点keepalived软件时，填写主节点心跳网卡IP。配置备节点keepalived软件时，填写备节点心跳网卡IP。

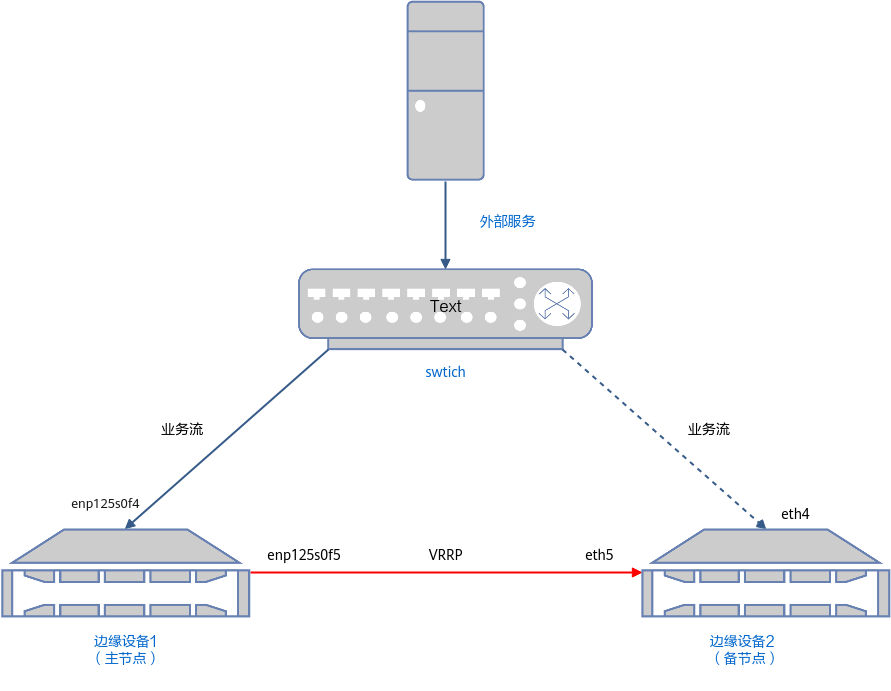

适用场景如下（整体上推荐心跳非独立组网）：

心跳独立组网：心跳接口使用单独的网卡。对于业务网口流量比较大，可能会影响到心跳的场景，推荐心跳独立组网，但该组网场景下，可能存在双主脑裂风险。
心跳非独立组网：心跳网口和业务网口共用一个网卡。对于业务网络流量基本上不会影响到心跳的场景，推荐心跳非独立组网，该组网配置简单，且不存在脑裂风险。

在边缘设备上部署keepalived

操作步骤
