一键式打流是指在NPU外部环回（CDR环回或者外接光纤回路器）场景，NPU的RoCE网口进行自发自收的码流测试。

测试项名称	支持的打流方式	使用方法
一键式打流	CDR环回打流、光模块外接光纤回路器（自环器）打流	执行一键式打流命令，Ascend DMI工具将自动完成发送及接收指定device所有lane的码流，一段时间后关闭码流并查询结果。
自定义打流	CDR环回打流、光模块外接光纤回路器（自环器）打流、NPU直连打流	自定义打流是将一键式打流中的各步骤独立出来，用户可灵活控制打流的TX、RX方向开关和指定打流的具体lane。

一键式打流支持以下2种打流方式。

CDR环回打流：是指单个Device同时发送和接收，可用于检查从NPU的物理serdes端口到CDR单元的信号质量。在打流前，请确保光模块在位，然后再进行CDR环回配置。
光模块外接光纤回路器（自环器）打流：单个Device同时发送和接收，可用于检查NPU的物理serdes端口到光模块的信号质量，不需要设置环回。
一键式打流原理：对指定NPU的serdes端口打开TX方向打流后，数据流通过被测链路传输到回环单元（CDR或者光纤回路器），再经过被测链路回传，被该NPU的RX方向接收到。RX方向统计打流期间数据流经过链路产生的误码情况，用于检查链路信号质量。

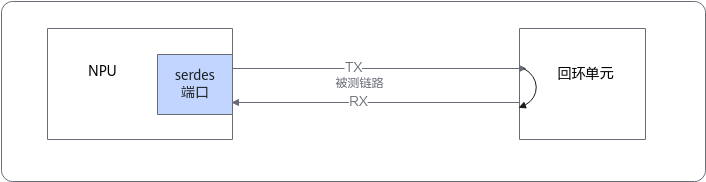

图1 一键式打流原理图

码流测试主要用于查询RoCE网口信号质量的具体数据。定位RoCE网口信号质量问题，请执行PRBS码流诊断。

该测试项当前仅支持root用户在Atlas 800T A2 训练服务器、Atlas 200T A2 Box16 异构子框、Atlas 800I A2推理产品、Atlas A3 训练系列产品上使用。
当前仅支持在物理机、容器和虚拟机上执行该项测试。
该操作为高危操作，可能会导致网口link down，需要单独执行。

打流会中断训练或推理业务，打流前请确保无业务运行。
如果使用外接光纤回路器打流，打流前无需额外配置；如果使用CDR环回，请确保光模块在位然后配置CDR环回。CDR配置环回方法请参考。
为了避免频繁输出日志影响测试结果，测试前确认Host和Device的日志级别设置为ERROR，确认及设置方法如下：
1. 确认日志级别：
  - Host侧：通过执行echo $GLOBAL_LOG_LEVEL命令查询，如果查询结果为非法值或者空，表示日志级别为缺省级别ERROR，对应数值3。
  - Device侧：请参考《msnpureport工具使用》，查看全局日志级别、模块日志级别和是否开启Event日志。
2. 如果日志级别不为ERROR，请参考《CANN 日志参考》中“其他操作">“设置日志级别”章节，设置Host和Device侧的日志级别。

码流测试支持的设备及场景如表1 支持的场景和产品型号所示。（在下表中，Y表示支持，N表示不支持。）

表1 支持的场景和产品型号
场景/产品型号	Atlas A2 训练系列产品	Atlas 800I A2 推理产品	Atlas A3 训练系列产品
物理机	1	Y	Y
宿主机+容器	1	Y	Y
虚拟机	1	N	N

用户可任选以下指令之一查看码流测试命令的可用参数。

ascend-dmi --prbs-check -h

ascend-dmi --prbs-check --help

各参数解释如表1所示。

表2 参数说明
参数	说明	是否必填
[-pc, --pc, --prbs-check]	使用该参数进行prbs码流测试。	是
[--pattern]	指定测试的码流类型。当前支持测试的码流类型为：prbs7、prbs9、prbs10、prbs11、prbs15、prbs20、prbs23、prbs31。指定码型时大小写均可生效，例如prbs7也可以写为PRBS7。不指定该参数时，默认值为prbs31。	否
[-d, --device]	指定需要进行码流测试的Device ID。 Device ID是指昇腾AI处理器的逻辑ID，若不填写则测试全量昇腾NPU芯片的码流。	否
[-dur, --dur, --duration]	指定码流测试的时长。参数取值范围为[3，10]，单位为秒。不指定该参数时，默认值为3。	否
[-fmt, --fmt, --format]	指定输出格式，可以为normal或json。若未指定则默认为normal。	否
[-h, --help]	显示帮助信息。	否
[-q, --quiet]	指定该参数，将不再进行防呆提示，用户将默认允许该操作。若不指定该参数，将进行防呆提示，用户需要输入Y或N（y或n）确认是否进行测试。	否

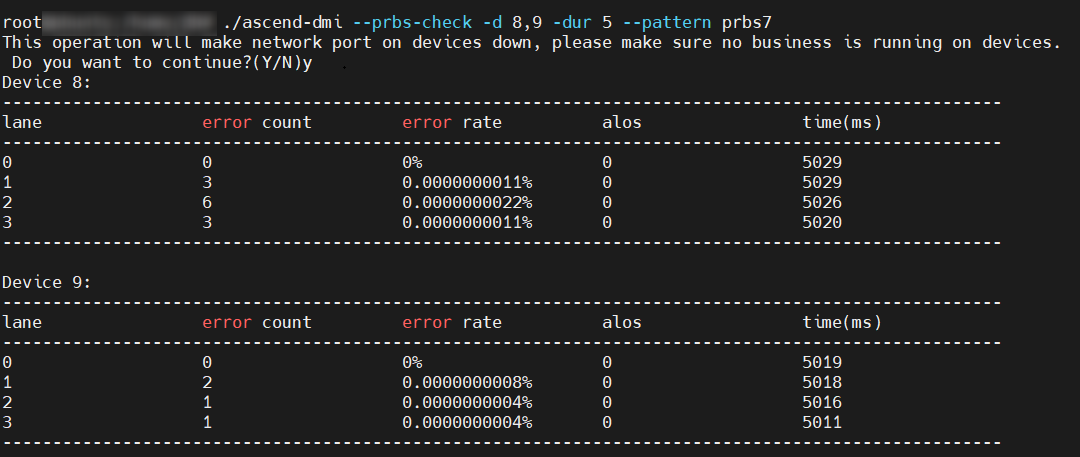

以指定输出格式为json为例。

ascend-dmi -pc -d 9 --pattern prbs15 -dur 5 -fmt json

若返回如图码流测试json输出示例所示信息，表示误码率正常。

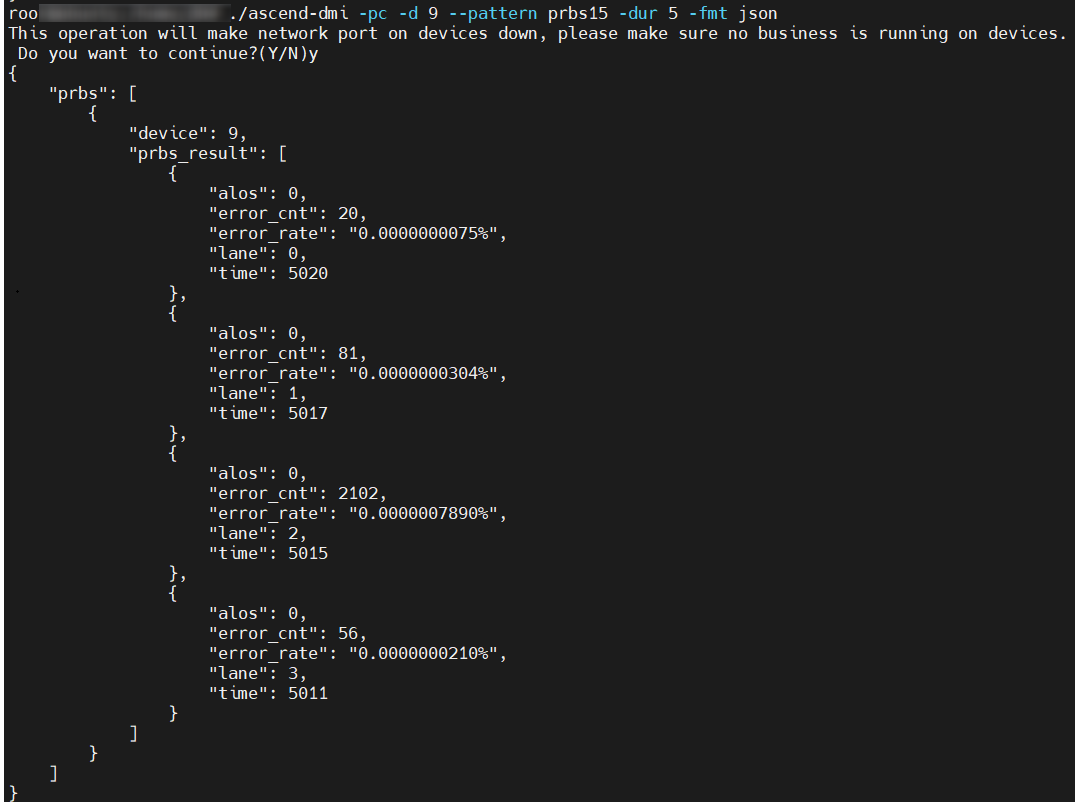

图3 码流测试json输出示例
点击放大

在以上示例中，各回显参数的说明如下表所示。

表3 参数回显说明
参数	说明
device	表示NPU的逻辑ID。
lane	表示RoCE链路的lane通道ID。
error count	误码数。最大值为67092480，表示满误码。
error rate	误码率。当误码率小于10^-5为信号质量正常。
alos	取值为：0、1。值为0表示正常值为1通常表示输入信号幅度过低。
times	表示打流时长。
以下几种情况可能导致满误码（误码数为67092480）：打流流程会自动关闭NPU和CDR自适应，多次执行打流命令时会反复开关自适应，当自适应开关动作未完成时，偶现误码数为67092480。 CDR环回场景下，未配置CDR环回或环回未配置成功，CDR环回详细配置步骤请参见。

为避免对正在运行的训练或推理业务造成影响，请在完成码流测试后，关闭该测试项。
若使用CDR环回打流，请在完成打流后解除CDR环回，否则业务无法正常运行。解除CDR环回请参见《Atlas A2 中心推理和训练硬件 24.1.RC3 HCCN Tool 接口参考》的“配置功能>配置和查询CDR相关信息”章节。
