测试项功能

自定义打流是将一键式打流中的各步骤独立出来，用户可灵活控制打流的TX、RX方向开关和指定打流的具体lane。

测试项名称	支持的打流方式	使用方法
自定义打流	CDR环回打流、光模块外接光纤回路器（自环器）打流、NPU直连打流	自定义打流是将一键式打流中的各步骤独立出来，用户可灵活控制打流的TX、RX方向开关和指定打流的具体lane。
一键式打流	CDR环回打流、光模块外接光纤回路器（自环器）打流	执行一键式打流命令，Ascend DMI工具将自动完成发送及接收指定device所有lane的码流，一段时间后关闭码流并查询结果。

测试原理

自定义流支持以下3种打流方式（NPU外部环回场景，包括CDR环回打流和外接光纤回路器打流，也支持两个NPU通过铜缆或者光纤直连的场景）。

CDR环回打流：是指单个Device同时发送和接收，可用于检查从NPU的物理serdes端口到CDR单元的信号质量。在打流前，请确保光模块在位，然后再进行CDR环回配置。详细说明请参考：配置CDR环回。
光模块外接光纤回路器（自环器）打流：单个Device同时发送和接收，可用于检查NPU的物理serdes端口到光模块的信号质量，不需要设置环回。

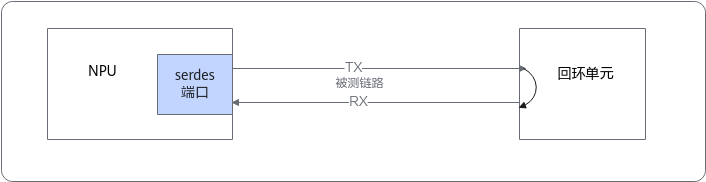

图1 NPU外部环回示意图
NPU直连打流：NPU A的Serdes端口开启TX方向打流后，数据流通过被测链路到达NPU B的Serdes端口，NPU B的RX方向按照码型比对，统计接收到的数据统计误码情况，可检查两个NPU之间链路的信号质量。

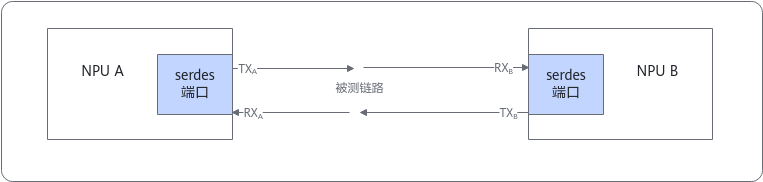

图2 NPU直连打流示意图
- 外部环回场景：需要确保先开启TX方向，再开启RX方向
- NPU直连场景：测试A发B收时，需要确保先开启TX_A方向，再开启TX_B方向；测试B发A收时，需要确保先开启TX_B方向，再开启RX_A方向，否则结果会出现满误码。
- 同一个Device的不同lane在打流期间的操作需要一致，否则NPU和CDR重新自适应会影响打流结果；比如lane 0打流期间再开关其他lane，可能会导致lane 0满误码。

使用约束

该测试项当前仅支持root用户在Atlas 800T A2 训练服务器、Atlas 200T A2 Box16 异构子框、Atlas 800I A2推理产品、Atlas A3 训练系列产品上使用。
当前仅支持在物理机、容器、虚拟机上执行该项测试。
该操作为高危操作，可能会导致网口link down，需要单独执行。

测试前准备

打流会中断训练或推理业务，打流前请确保无业务运行。
如果使用外接光纤回路器或者两个NPU直连的场景，打流前无需额外配置；如果使用CDR环回，请确保光模块在位然后配置CDR环回。CDR配置环回方法请参考。

为了避免频繁输出日志影响测试结果，测试前确认Host和Device的日志级别设置为ERROR，确认及设置方法如下：
1. 确认日志级别：
  - Host侧：通过执行echo $GLOBAL_LOG_LEVEL命令查询，如果查询结果为非法值或者空，表示日志级别为缺省级别ERROR，对应数值3。
  - Device侧：请参考《msnpureport工具使用》，查看全局日志级别、模块日志级别和是否开启Event日志。
2. 如果日志级别不为ERROR，请参考《CANN 日志参考》中“其他操作">“设置日志级别”章节，设置Host和Device侧的日志级别。

支持的场景

码流测试支持的设备及场景如表1 支持的场景和产品型号所示。（在下表中，Y表示支持，N表示不支持。）

表1 支持的场景和产品型号
场景/产品型号	Atlas A2 训练系列产品	Atlas 800I A2 推理产品	Atlas A3 训练系列产品
物理机	1	Y	Y
宿主机+容器	1	Y	Y
虚拟机	1	N	N

仅Atlas 800T A2 训练服务器、Atlas 200T A2 Box16 异构子框支持。

测试项参数查询

用户可任选以下指令之一查看码流测试命令的可用参数。

ascend-dmi --prbs-check -h

ascend-dmi --prbs-check --help

各参数解释如表1所示。

在打流前，必须先执行--clear命令清除当前Device寄存器保留的历史信息。

表2 参数说明
参数	说明	是否必填
[-pc, --pc, --prbs-check]	使用该参数进行prbs码流测试。	是
[-d, --device]	指定需要进行码流测试的Device ID。 Device ID是指昇腾AI处理器的逻辑ID，若不填写则测试全量昇腾NPU芯片的码流。可同时指定多个Device ID，多个之间用逗号隔开。	否
[--prbs-mode]	是否切换打流状态。 --取值为EN（Enable）：开启。 --取值为DS（Disable）：关闭。取值支持大小写。指定--prbs-mode为EN或DS时，信号发送端和信号接收端两个方向均会生效，无论是否指定--generator-pattern,--generator-lanes,--checker-pattern,--checker-lanes参数。指定--prbs-mode为EN时，支持指定-generator-pattern、--checker-pattern、--generator-lanes、--checker-lanes。指定--prbs-mode为DS时，停止打流。不支持指定-generator-pattern、--checker-pattern、--generator-lanes、--checker-lanes。本参数不支持与--show参数或--clear参数同时指定。	是
[--generator-pattern]	指定发送端的码流类型。当前支持测试的码流类型为：prbs7、prbs9、prbs10、prbs11、prbs15、prbs20、prbs23、prbs31。不指定该参数时，默认值为prbs31。指定码型时大小写均可生效，例如prbs7也可以写为PRBS7。本参数不支持与--show参数或--clear参数同时指定。	否
[--generator-lanes]	指定发送端的lane。可同时指定1个或多个lane，多个之间用逗号分开。若不指定，则默认测试所有lanes。本参数不支持与--show参数或--clear参数同时指定。	否
[--checker-pattern]	指定接受端的码流类型。当前支持校验的码流类型为：prbs7、prbs9、prbs10、prbs11、prbs15、prbs20、prbs23、prbs31。不指定该参数时，默认值为prbs31。指定码型时大小写均可生效，例如prbs7也可以写为PRBS7。本参数不支持与--show参数或--clear参数同时指定。	否
[--checker-lanes]	指定接收端的lane。可同时指定1个或多个lane，多个之间用逗号分开。若不指定，则默认测试所有lanes。本参数不支持与--show参数或--clear参数同时指定。	否
[-show, --show, --show diagnostic-info]	展示码流测试的结果。本参数不支持与以下参数同时指定：--clear、--prbs-mode、--generator-pattern、--generator-lanes、--checker-pattern、--checker-lanes。展示信息后当前码流测试的结果即会被清空。	否
[-clear, --clear, --clear-diagnostic-info]	清空码流测试的结果信息。本参数不支持与以下参数同时指定：--show、--prbs-mode、--generator-pattern、--generator-lanes、--checker-pattern、--checker-lanes。支持除以上参数外的其余参数同时指定。	否
[-fmt, --fmt, --format]	指定输出格式，可以为normal或json。若未指定则默认为normal。	否
[-h, --help]	显示帮助信息。	否
[-q, --quiet]	指定该参数，将不再进行防呆提示，用户将默认允许该操作。若不指定该参数，将进行防呆提示，用户需要输入Y或N（y或n）确认是否进行测试。	否

使用实例

执行自定义打流时，请按照图3进行操作。

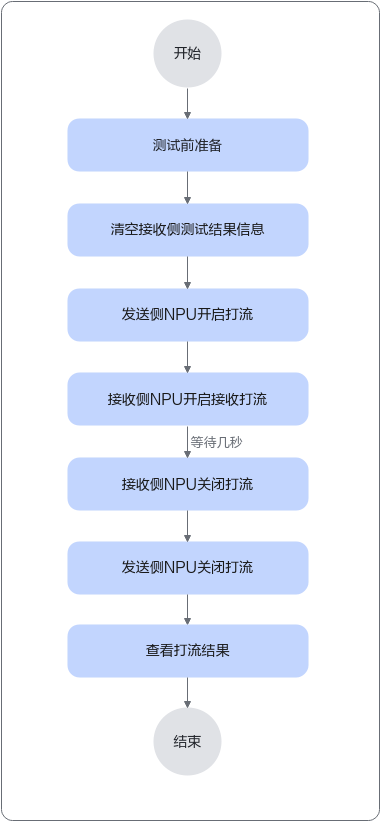

图3 码流测试流程图

以使用默认值进行码流测试为例。
```
ascend-dmi -pc --clear  -q
ascend-dmi -pc --prbs-mode EN -q
```
命令含义：在所有device上开启码流测试，发送端为4条lane、码型为PRBS31；接收端为4条lane、码型为PRBS31。

图4 使用默认值进行码流测试

以在Device8上开启码流测试为例，发送端为lane0和lane1，码型为prbs20；接收端为4条lane、码型为prbs31。
```
ascend-dmi -pc --clear --device 8 -q
ascend-dmi -pc --prbs-mode EN -q --device 8 --generator-pattern prbs20 --generator-lanes 0,1
```

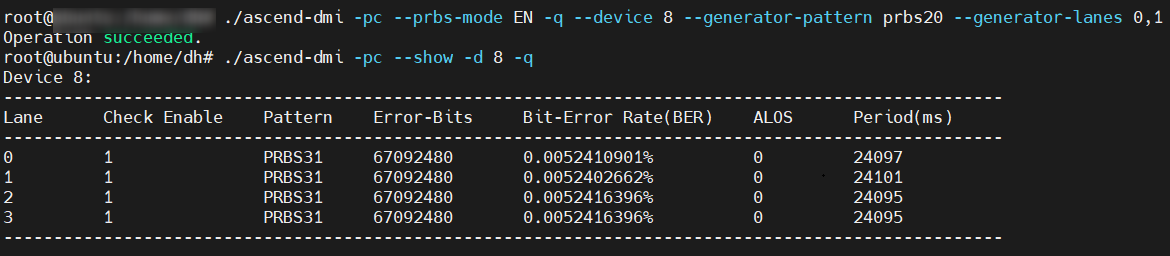

图5 指定发送端lane示例
关闭打流示例。
ascend-dmi -pc --prbs-mode DS -d 8,9 -q

此命令会关闭device 8和9上，4条lane上，TX和RX方向上的打流。

清空打流结果示例。
ascend-dmi -pc --clear-diagnostic-info -d 8,9 -q

此命令会清空device 8和9上记录的误码数据。

在以上示例中，各回显参数的说明如表3所示：

表3 回显参数说明
参数	说明
Lane	对应RoCE链路的lane id。
Check Enable	接收端的check状态。 0：关闭 1：开启
Pattern	RX方向check的码型。
Error-Bits	误码数，上限为67092480（满误码）。
Bit-Error Rate（BER）	误码率，误码数÷总传输bit数×100%。
ALOS	正常打流时需要为0，为1通常表示信号幅度过低；未打流时无意义无需关注。
Period	距离上一次操作控制打流/读取check结果的时间。
以下几种情况可能导致满误码（误码数为67092480）：未使用--clear清空寄存器即进行码流测试。发送方向和接受方向指定的码型不一致。开关顺序问题：先开启了RX，后开启TX。打流流程会自动关闭NPU和CDR自适应，多次执行打流命令时会反复开关自适应，当自适应开关动作未完成时，偶现误码数为67092480。 CDR环回场景下，未配置CDR环回，详细配置步骤请参见。

后续操作

为避免对正在运行的训练或推理业务造成影响，请在完成码流测试后，关闭该测试项。
若使用CDR环回打流，请在完成打流后解除CDR环回，否则业务无法正常运行。解除CDR环回请参见《Atlas A2 中心推理和训练硬件 24.1.RC3 HCCN Tool 接口参考》的“配置功能>配置和查询CDR相关信息”章节。
