测试项功能

故障诊断当前支持算力、带宽、SignalQuality等众多诊断项，每个诊断项需指定不同的参数，单诊断项依次执行耗时长。但在实际使用场景中，例如巡检场景，用户需执行多项诊断用以判断当前产品的健康状态。

因此，Ascend DMI对现有的诊断项进行分级处理，用户可通过指定诊断场景，一次执行多项诊断，提升运维效率。具体诊断场景如表1所示。

表1 诊断场景及说明
scence(诊断场景）	包含的诊断项	使用Atlas 900 A3 SuperPoD 集群算力系统完成一轮诊断的参考耗时	是否影响NPU训练或推理
healthCheck(健康检查)	CANN/驱动/Device/NetWork/SignalQuality/片上内存(诊断)	≤2min	是
performanceCheck(性能规格)	BandWidth/Aiflops	14min~16min	是
stressTest(压测)	Aicore/片上内存(全量压测)/P2P压测	3h~5h	是

支持的场景

请参考各子诊断项支持的场景和产品型号。在不支持的场景或产品型号中，子诊断项可能会执行失败，但不会影响其他子诊断项执行。

测试前准备

在执行performanceCheck或stressTest前，建议提前在环境上安装fuser软件，以便Ascend DMI对NPU进程进行监测。

测试项参数查询

各参数解释如表2所示。

表2 参数说明
参数	说明	是否必填
[-dg, --dg, --diagnosis]	使用该参数进行整卡的故障诊断测试。	是
[-se, --scene, --se]	指定诊断场景。当前支持指定以下3个场景： healthCheck performanceCheck stressTest	是
[-p, --path]	指定为CANN软件包的安装路径。若用户安装CANN软件包时未使用默认安装路径，则此参数必填，请指定为实际安装CANN的路径。指定路径需符合安全要求，且不支持包含通配符“*”。若不填写，且为root用户安装软件包时，则取值为默认路径“/usr/local/Ascend”。当[--scene, --se]后检查项不包含healthCheck时，用户请勿填写此参数。	否
[-r, --result]	指定故障诊断结果和信息采集结果的保存路径，如：/test。指定的路径需符合安全要求，且不支持包含通配符“”。若用户指定结果保存路径，则在指定路径创建ascend_check文件夹，root用户指定的路径，将创建在根目录下，非root用户则创建在其$HOME下；若不指定路径，则保存在默认路径下，root用户：“/var/log/ascend_check”，非root用户：“$HOME*/var/log/ascend_check”。	否
[-fmt, --fmt, --format]	指定输出格式，可以为normal或json。若未指定则默认为normal。当[-fmt, --fmt, --format]后检查项指定json格式输出时，会进行故障诊断结果保存，结果保存在“ascend_check/environment_check_before.txt”文件中，不指定json格式输出时，不保存故障诊断结果。	否
[-q, --quiet]	指定该参数，将不再进行防呆提示，用户将默认允许该操作。若不指定该参数，用户需要输入Y或N（y或n）确认是否进行测试。	否
注： ascend-dmi --dg后使用--se，-r等多个二级参数时，可任意指定这些参数的排列顺序，不影响命令结果输出。

使用实例

以同时执行healthCheck、performanceCheck、stressTest，并跳过防呆提示提示为例。

ascend-dmi --dg --se healthCheck,performanceCheck,stressTest -q

[root@l****]# ascend-dmi --dg --scene healthCheck,performanceCheck,stressTest -q
Summary:
    Arch: aarch64
    Mode: *****
    Time: 20230822-16:16:23
Hardware:
    driver:
        HEALTH
    device:
        HEALTH
    network:
        WARN
        *** The network health status is being initialized or the initialization is complete on device0
        *** The network health status is being initialized or the initialization is complete on device1
    signalQuality:
        SKIP
        *** Current server does not support signal quality diagnosis.
    hbm:
        PASS
    bandwidth:
        PASS
    aiflops:
        PASS
    hbmStress:
        PASS
    bandwidthStress:
        PASS
    aicore:
        PASS
Software:
    cann:
        PASS

故障诊断检查项说明

scence	检查项	回显状态	含义
healthCheck	CANN	PASS	cann软件检测正常。
	CANN	FAIL	nnae、nnrt、toolkit均安装异常。驱动安装异常（cann和驱动间的兼容性不满足要求）。
	驱动	HEALTH	驱动固件安装正常，并且驱动状态为健康。
		GENERAL_WARN	一般警告（警告内容参考界面中提示的错误信息）。
		IMPORTANT_WARN	重要警告（警告内容参考界面中提示的错误信息）。
		EMERGENCY_WARN	紧急警告（警告内容参考界面中提示的错误信息）。
		FAIL	驱动或固件安装异常。读取驱动健康状态失败。
	Device	HEALTH	device检测结果健康。
		SKIP	当前产品形态不支持该项检测。
		GENERAL_WARN	一般警告（警告内容参考界面中提示的错误信息）。
		IMPORTANT_WARN	重要警告（警告内容参考界面中提示的错误信息）。
		EMERGENCY_WARN	紧急警告（警告内容参考界面中提示的错误信息）。
		FAIL	device检测结果失败。
	NetWork	PASS	网络检测结果健康。
		SKIP	当前产品形态不支持该项检测。
		INFO	网络检测结果提示。
		WARN	网络检测结果告警。
		FAIL	网络检测结果失败。
	片上内存诊断	PASS	片上内存检测通过，无异常。
		SKIP	当前硬件形态不支持片上内存检测。
		GENERAL_WARN	历史多比特存在隔离页，告警NPU芯片健康管理故障码为0x80E18401，可以继续使用。
		IMPORTANT_WARN	当前实时隔离页数与已隔离页数存在差异，必须进行重启，复位npu芯片。
		EMERGENCY_WARN	历史多比特隔离页数及设备隔离行过多，告警NPU芯片健康管理故障码为0x80E18402，建议更换备件。相同Stack及PC内的隔离行处于不同Bank的数量 ≥ 4，当前设备运行存在高风险，建议更换备件。相同Stack、相同Sid及不同PC内的隔离行 ≥ 4，当前设备运行存在高风险，建议更换备件。相同Stack、Sid、PC及Bank内的隔离行＞16，当前设备运行存在高风险，建议更换备件。相同Stack、Sid、PC及Bank内，排除4bit及以内相邻的错误地址，其他不同地址的数量＞ 5，当前设备运行存在高风险，建议更换备件。
		FAIL	片上内存检测失败，请联系华为工程师处理或参考FAQ进行定位。 FAQ：设备device侧内存不足导致片上内存压测失败
	SignalQuality	PASS	检测通过，NPU上PCIe、HCCS和RoCE通信端口的信号质量正常。
		IMPORTANT_WARN	重要警告。 PCIe、HCCS和RoCE（其中的一项或多项）信号质量有异常，请联系华为工程师处理。
		FAIL	眼图检测执行失败。
performanceCheck	Aiflops	PASS	算力测试结果正常（大于参考值）。
	Aiflops	FAIL	算力测试失败。算力测试结果小于参考值。
	BandWidth	PASS	带宽测试结果正常。
	BandWidth	FAIL	带宽测试失败。带宽测试结果小于参考值。处理方案：请联系华为工程师处理或参考FAQ进行定位。 FAQ：带宽测试类
stressTest	Aicore诊断	PASS	诊断结果无异常。
		SKIP	执行诊断的用户为非root用户。当前设备不支持aicore诊断。
		EMERGENCY_WARN	紧急警告，建议更换硬件。
		FAIL	aicore诊断失败，请联系华为工程师处理或参考FAQ进行定位。 FAQ：aicore诊断失败，提示A software or internal error occurs. Contact Huawei technical support。
	片上内存压测	PASS	片上内存压测通过。
	片上内存压测	FAIL	片上内存压测失败，有新增的多比特隔离页。更多说明详见图1。
	BandWidthStress	PASS	压力测试通过，结果无异常。
		SKIP	当前设备不支持P2P压测。
		EMERGENCY_WARN	紧急警告，压测结果为不通过，建议更换硬件。
		FAIL	调用接口失败，请联系华为工程师处理。
说明：本文档输出的Device ID都是芯片逻辑ID。在SignalQuality诊断中，若SNR和HEH的数值为0，说明测试的RoCE链路或HCCS链路中指定的Device之间未建链。

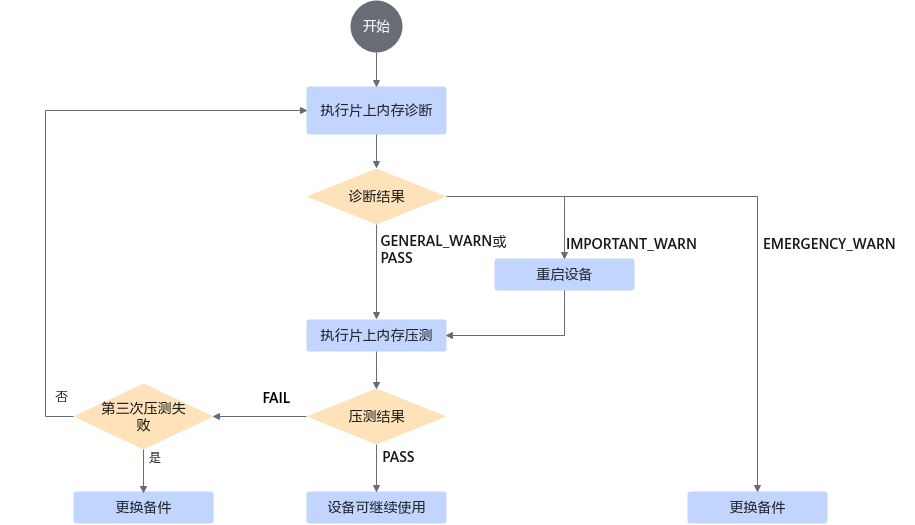

图1 片上内存诊断
