测试项功能

超节点P2P带宽测试主要用于测试节点之间的网络传输速率和时延。

仅6.0.RC2.1及以上版本支持此功能。

使用约束

当前测试项功能仅支持root用户在超节点上使用。
为了测试最优带宽性能，测试时确保待测节点或Device不受其他因素干扰。
不支持3个及以上的超节点同时执行测试，否则可能导致超节点P2P带宽测试失败。
使用前应确保执行超节点P2P带宽测试的2个节点为同一NPU类型。。
为了避免频繁输出日志影响测试结果，测试前确认Host和Device的日志级别设置为ERROR，确认及设置方法如下：
1. 确认日志级别：
  - Host侧：通过执行echo $GLOBAL_LOG_LEVEL命令查询，如果查询结果为非法值或者空，表示日志级别为缺省级别ERROR，对应数值3。
  - Device侧：请参考《CANN 日志参考》“其他操作">"msnpureport工具使用”章节，查看全局日志级别、模块日志级别和是否开启Event日志。
2. 如果日志级别不为ERROR，请参考《CANN 日志参考》中“其他操作">“设置日志级别”章节，设置Host和Device侧的日志级别。

测试前准备

在进行超节点P2P带宽测试前，请确保已在待测节点上进行SSH密钥认证（免密登录）。

ascend-dmi支持通过SSH密钥认证（免密登录）和SSH密码认证两种方式远程连接其他服务器。详细配置方法请参考：配置SSH密钥认证。

测试流程

超节点间基于1520芯片进行通信，节点间需要进行scp通信来传递共享地址和进程ID，以在Device A、Device B上进行超节点P2P带宽测试为例。测试流程如下：

1. 已完成CANN、toolbox的安装，并配置环境变量；

2. Device A启动ascend-dmi，参数指定为超节点带宽测试，并指定Device B的IP地址；

3. Device B启动ascend-dmi，参数指定为超节点带宽测试，并指定Device A地址；

4. 打印测试结果。

在上述用流程中，Device A和Device B启动ascend-dmi工具进行超节点带宽测试时，时间间隔不能超过5s。
对方节点的ip地址必须有效，即当Device B上执行ascend-dmi --bw -t p2p --sp 0 --ip 命令，其ip必须为Device A的IP。同理在Device A上执行ascend-dmi --bw -t p2p --sp1 --ip 命令，其ip必须为Device B的IP。

测试项参数查询

用户可任选以下指令之一查看带宽测试命令的可用参数。

ascend-dmi --bw -h

ascend-dmi --bw --help

命令各参数解释如表1所示。

表1 参数说明
参数	说明	约束	是否必填
[-bw, --bw, --bandwidth]	使用该参数测试芯片的带宽。支持-bw，但建议使用--bw或--bandwidth。	-	是
[-t, --type]	指测试数据流向的分类。	当前仅支持带宽类型为p2p的指定。	否
[-sp, --sp, --super-pod]	指定超节点测试。该参数取值为0或1，0表示优先测试单向带宽，默认值为0。	指定该参数必须同时指定--ip。	是
[-ip, --ip]	用于指定超节点测试时对方节点的ip地址。	必须为有效IP。当前仅支持IPV4类型的IP地址。	是
[-d, --device]	指定待测节点的Device ID，默认值为0。	-	否
[-s, --size]	指传输数据大小并指定测试结果显示方式。传输数据的取值范围为1Byte~4GB，单位为字节。当前默认值为536870912字节。	指定-s参数后面必须填写数值指定传输数据的大小，不填写属于错误写法。执行超节点P2P带宽测试的2个节点指定的-s参数的数值大小必须相同。	否
[-et, --et, --execute-times]	指迭代次数，即内存拷贝次数。取值范围为[1, 1000]，若不填写，则默认为40。	执行超节点P2P带宽测试的2个节点指定的-et参数的数值大小必须相同。	否
[-fmt, --fmt, --format]	指定输出格式，可以为normal或json。若未指定则默认为normal。	-	否
[-q, --quiet]	指定该参数时，将不再进行防呆提示，用户将默认允许该操作。	若不指定该参数，将进行防呆提示，用户需要输入Y或N（y或n）确认是否进行测试。	否
注：临时文件保存目录为/var/log/ascend_check，临时文件名分别为flag、ipc、ipcBi、procInfo和procInfoBi。

ascend-dmi --bw后使用-t，-s等多个二级参数时，可任意指定这些参数的排列顺序，不影响命令结果输出。例如：ascend-dmi --bw -t h2d -d 0 --et 100和ascend-dmi --bw -t h2d --et 100 -d 0输出结果相同。
使用-s和-et参数指定的数据搬运量和数据拷贝的次数较小时，可能无法获取最佳性能，如需稳定测得最佳性能，建议-s指定为512M，-et指定为>10。

使用实例

以不指定超节点P2P带宽测试的Device ID为例，命令如下。（请将下文中的xx.xxx.xx替换为优先测试单向带宽的节点IP，请将下文中的yy.yyy.yy替换为对方节点的IP）

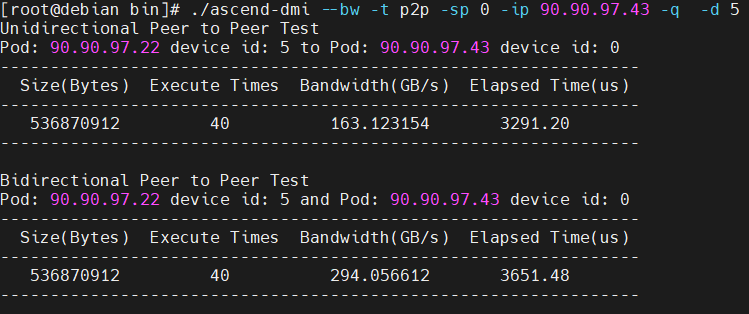

图1 超节点P2P带宽测试示例

优先测试单向带宽的节点上执行：
```
ascend-dmi --bw -t p2p --sp 0 --ip yy.yyy.yy
```
对方节点上执行：
```
ascend-dmi --bw -t p2p --sp 1 --ip xx.xxx.xx
```

以测试2个节点Device 1之间的带宽为例。

优先测试单向带宽的节点上执行

ascend-dmi --bw -t p2p --sp 0 --ip yy.yyy.yy d 1

对方节点上执行

ascend-dmi --bw -t p2p --sp 1 --ip xx.xxx.xx d 1

表2 显示界面参数介绍
参数	说明
Unidirectional Peer to Peer Test	单向P2P。
Bidirectional Peer to Peer Test	双向P2P。
Pod: x.x.x.x device: 0 to Pod: x.x.x.x device: 0	前一个Pod代表优先测试单向带宽的节点；x.x.x.x 为优先测试单向带宽的节点IP；device为优先测试单向带宽的Device ID。后者为对方节点；对方节点IP；对方节点Device ID。
Size(Bytes)	传输数据大小，单位为字节。
Execute Times	迭代次数
Bandwidth(GB/s)	芯片的带宽，单位为GB。
Elapsed Time(us)	执行时长
