测试项功能

带宽测试主要用于测试总线带宽、内存带宽和时延。

注意事项

为了避免频繁输出日志影响测试结果，测试前确认Host和Device的日志级别设置为ERROR，确认及设置方法如下：
1. 确认日志级别：
  - Host侧：通过执行echo $GLOBAL_LOG_LEVEL命令查询，如果查询结果为非法值或者空，表示日志级别为缺省级别ERROR，对应数值3。
  - Device侧：请参考《CANN 6.3.RC2 日志参考》的“附录>msnpureport工具使用”章节查看全局日志级别、模块日志级别和是否开启Event日志。
2. 如果日志级别不为ERROR，请参考《CANN 6.3.RC2 日志参考》的“设置日志级别”章节设置Host和Device侧的日志级别.
d2d带宽测试结果通过数据读写总量/消耗时间获取。因为d2d带宽测试和实际训练或推理一样，存在缓存、预取等内在优化，由此计算得到的带宽结果有可能超过标称带宽。
Atlas 300I Duo 推理卡的测试数据流向为h2d和d2h方式时，受数据传输方式的影响，从芯片的带宽值相比于主芯片偏低，属于正常现象。
Atlas 200I SoC A1核心板的测试数据流向为h2d和d2h方式时，由于架构的特殊性，测试结果是从CPU直接拷贝获取的，结果和其他产品形态不一致，属于正常现象。
为确保h2d带宽测试结果达到最佳，Atlas A2训练系列产品建议在host侧修改Max Payload Size值为512B，具体操作可参考BIOS上设置Payload。
为确保带宽测试结果达到最佳，用户需在裸机上进行测试。带宽测试搬运数据时，受硬件资源复用性影响，比如在拷贝次数（-et）或传输数据大小（-s）较低的情况下，复用性会比较低，进而将可能导致带宽测试结果偏低。

测试项参数查询

用户可任选以下指令之一查看带宽测试命令的可用参数。

ascend-dmi --bw -h

ascend-dmi --bw --help

命令各参数解释如表1所示。

表1 参数说明
参数	说明	约束	是否必填
[-bw, --bw, --bandwidth]	使用该参数测试芯片的带宽。支持-bw，但建议使用--bw或--bandwidth。	-	是
[-t, --type]	指测试数据流向的分类。当使用带宽和时延测试功能时，测试的数据流可以分为以下方向，若不填写数据流方向则默认返回h2d、d2h、d2d三个方向的带宽和时延信息。 h2d：指数据从Host侧内存通过PCIe总线搬移到Device侧内存，测试整体带宽及时延。 d2h：指数据从Device侧内存通过PCIe总线搬移到Host侧内存，测试整体带宽及时延。 d2d：指数据从Device侧内存搬移到同一Device侧内存（主要是用于测试Device侧的内存带宽），测试整体带宽及时延。 p2p：测试指定源头Device到目标Device的传输速率和时延。当p2p测试不指定Device时，采用默认方式进行测试，不需要输入size、et、format等参数，输入这些参数也不会影响默认方式的结果。	Atlas 200/500 A2推理产品仅支持d2d模式，不支持使用“-t”参数。 p2p模式仅支持Atlas训练系列产品和Atlas A2训练系列产品。	否
[-s, --size]	指传输数据大小并指定测试结果显示方式，传输数据的取值范围为1Byte~512M，单位为字节。显示方式分为定长模式和步长模式。若“-s”参数缺省则为步长模式，输出传输数据的带宽测试结果，传输数据的范围为2Byte~32M。若“-s”参数不缺省则为定长模式，“-s”参数后必须填写数值指定传输数据的大小，不填写属于错误写法。除此之外，当使用p2p模式，若“-s”参数缺省，默认传输数据值为128M。Atlas A2训练系列产品下，0卡或8卡到其他卡默认传输数据值为512M，除此之外，默认传输数据值为256M。若“-s”参数不缺省，“-s”参数后必须填写数值指定传输数据的大小，不填写属于错误写法。	Atlas A2训练系列产品若指定“-t”为d2d模式时，传输数据大小由AI Core决定，所以不支持使用“-s”参数。 Atlas 200/500 A2推理产品传输数据大小为固定值0.97GB（由传输数据的Tensor决定），不支持使用“-s”参数。	否
[-et, --et, --execute-times]	指迭代次数，即内存拷贝次数。取值范围为[1, 1000]，若不填写，步长模式下拷贝次数则默认为5，定长模式下拷贝次数则默认为40。	Atlas 200/500 A2推理产品和Atlas A2训练系列产品在d2d模式下，不支持使用“-et”参数，拷贝次数默认为1。	否
[-d, --device]	指定需要测试带宽的Device ID，Device ID是指昇腾芯片的ID，用户可以执行ascend-dmi --info命令，在显示界面表格中的Chip参数处获得芯片数量。比如一个Atlas 300I 推理卡配置4个昇腾芯片，则Device ID的取值范围为[0，3]。若不填写Device ID则默认返回Device 0带宽信息。	为确保Atlas 300I Duo带宽测试结果达到最佳，建议测试Device 0带宽信息。	否
[-ds, --ds, --device-src]	指定p2p测试的源头Device的ID号。必须与[-dd, --dd, --device-dst]参数成对指定。	Atlas 推理系列产品、Atlas 200/500 A2推理产品不支持使用“-ds”参数。	否
[-dd, --dd, --device-dst]	指定p2p测试的目标Device的ID号。必须与[-ds, --ds, --device-src]参数成对指定。	Atlas 推理系列产品、Atlas 200/500 A2推理产品不支持使用“-dd”参数。	否
[-fmt, --fmt, --format]	指定输出格式，可以为normal或json。若未指定则默认为normal。	-	否

--ds与--dd参数需要配合使用，单独使用是错误用法，使用时参数后的数值不能相同。
ascend-dmi --bw后使用-t，-s等多个二级参数时，可任意指定这些参数的排列顺序，不影响命令结果输出。例如：ascend-dmi --bw -t h2d -d 0 --et 100和ascend-dmi --bw -t h2d --et 100 -d 0输出结果相同。
由于NPU的工作模式会影响p2p带宽测试的计算方式，若出现p2p带宽测试结果与标称带宽相差过大，建议用户使用SMP模式。操作如下：用户登录IBMC，执行如下命令设置为SMP模式，其中1为SMP，0为AMP。
ipmcset -d npuworkmode -v 1
使用-s和-et参数指定的数据搬运量和数据拷贝的次数较小时，可能无法获取最佳性能，如需稳定测得最佳性能，建议-s指定为512M，-et指定为>10。

使用实例

p2p测试命令截图取自训练服务器，因为p2p测试仅支持Atlas训练系列产品、Atlas A2训练系列产品，即训练服务器。

以不带参数为例（不带参数则默认查询在Device 0，以h2d、d2h、d2d三个数据流向和步长模式显示的带宽时延信息）。
ascend-dmi --bw
以测试数据从Host侧传输到Device 0，迭代100次的带宽与时延为例。
- 定长模式。
  ascend-dmi --bw -t h2d -d 0 -s 8388608 --et 100

  若返回如图1所示信息，表示工具运行正常，图中参数介绍如表2所示。

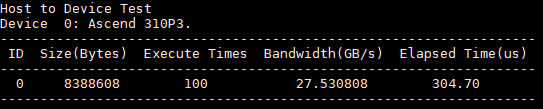

  图1 带宽测试示例（定长模式）
- 步长模式。
  ascend-dmi --bw -t h2d -d 0 --et 100

  若返回如图2所示信息，表示工具运行正常，图中参数介绍如表2所示。

  图2 带宽测试示例（步长模式）
以测试数据从Device侧传输到同一Device侧的带宽与时延为例。
ascend-dmi --bw -t d2d -d 0

若返回如图4 带宽测试示例（Atlas 训练系列产品）、图4、图5所示信息，表示工具运行正常，图中参数介绍如表2所示。

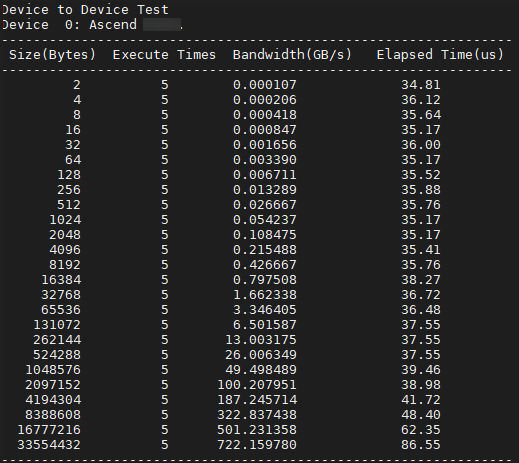

图3 带宽测试示例（Atlas 训练系列产品）

图4 带宽测试示例（Atlas A2训练系列产品）

ascend-dmi --bw -d 0

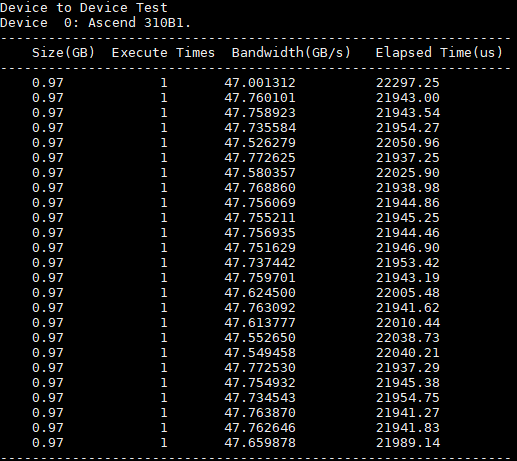

图5 带宽测试示例（Atlas 200/500 A2推理产品）

测试指定源头Device到目标Device的传输速率和时延。

以测试数据从源头Device 1传输到目标Device 2的p2p测试为例。

ascend-dmi --bw -t p2p --ds 1 --dd 2

若返回如图6所示信息，表示工具运行正常，图中参数介绍如表2所示。

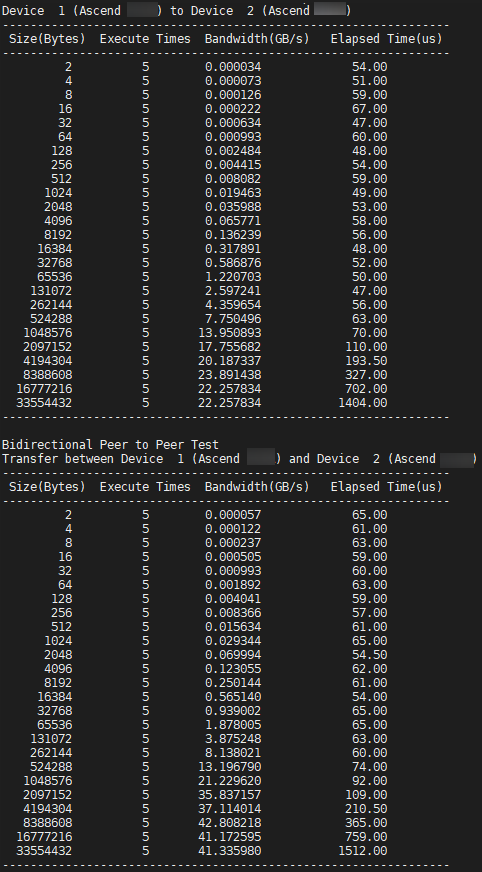

图6 p2p方式带宽测试示例

表2 显示界面参数介绍
参数	说明
Host to Device Test	带宽数据流方向。有以下显示可能： Host to Device Test Device to Host Test Device to Device Test Unidirectional Peer to Peer Test Bidirectional Peer to Peer Test
Device X : Ascend XXX	Device X为当前测试的源设备ID，Ascend XXX为芯片类型。
ID	Device ID
Size(GB)	传输数据大小，单位为GB。
Execute Times	迭代次数
Bandwidth(GB/s)	芯片的带宽
Elapsed Time(us)	执行时长

不指定源头Device和目标Device的p2p样例。
ascend-dmi --bw -t p2p

若返回如图7所示信息，表示工具运行正常。

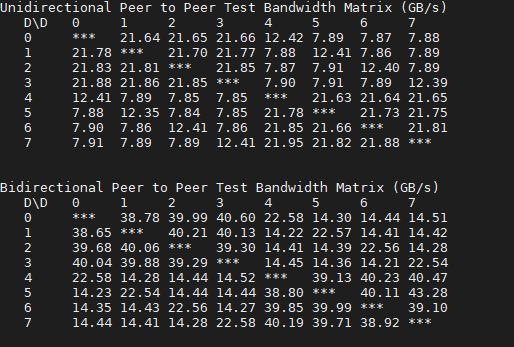

图7 不指定device的p2p方式带宽测试示例
