由于集群调度的核心调度组件Volcano目前是部署在K8s（即Kubernetes）的管理节点，为保证业务健康稳定，部署管理节点根据K8s的部署要求作出如下建议，客户可根据自身业务特点作出调整。
- 管理节点与计算节点、存储节点分离，建议使用单独服务器部署。
- 若集群规模较大或者对业务可靠性要求较高，管理节点需使用多节点方式。
部署逻辑示意图

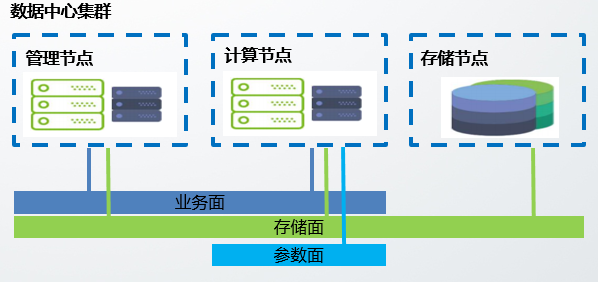

图1 部署逻辑示意图
数据中心集群中的节点类型一般分为以下三种：
- 管理节点（即Master节点）：管理集群，负责分发训练和推理任务到各个计算节点执行，可安装与master节点相关联的集群调度组件。
- 计算节点（即Worker节点）：实际执行训练和推理任务，可安装与Worker节点相关联的集群调度组件。
- 存储节点：存储数据集和训练输出的模型等数据。
网络平面划分为：
- 业务面：用于K8s集群业务管理。
- 存储面：一般用于从存储节点读取训练用的数据集，因为对带宽有要求，所以建议单独组网，将训练节点和存储节点联通。
- 参数面：用于分布式训练时，训练节点之间的参数交换以及训练节点之间连接。可参考《Ascend Data Center Solution 组网指南》。
