Cache热力图

针对用户程序Kernel函数内的L2 Cache访问情况，msProf工具可以记录并通过MindStudio Insight工具进行可视化呈现Cache热力图，该热力图可显示对应指令信息，以便用户优化L2Cache命中率，从而优化算子程序。

• 若要使用MindStudio Insight进行查看时，需要单独安装MindStudio Insight软件包，具体下载链接请参见“安装与卸载”。
• 将visualize_data.bin文件导入MindStudio Insight的具体操作请参考导入性能数据。
• MindStudio Insight具体操作和详细字段解释请参考源码（Source） 。
• 添加 -g 编译选项会在生成的二进制文件中附带调试信息，建议限制带有调试信息的用户程序的访问权限，确保只有授权人员可以访问该二进制文件。
• 若不使用llvm-symbolizer组件提供的相关功能，输入msProf的程序编译时不包含-g即可，msProf工具则不会调用llvm-symbolizer组件的相关功能。
• Cache热力图功能不适用于 Atlas 推理系列产品 。

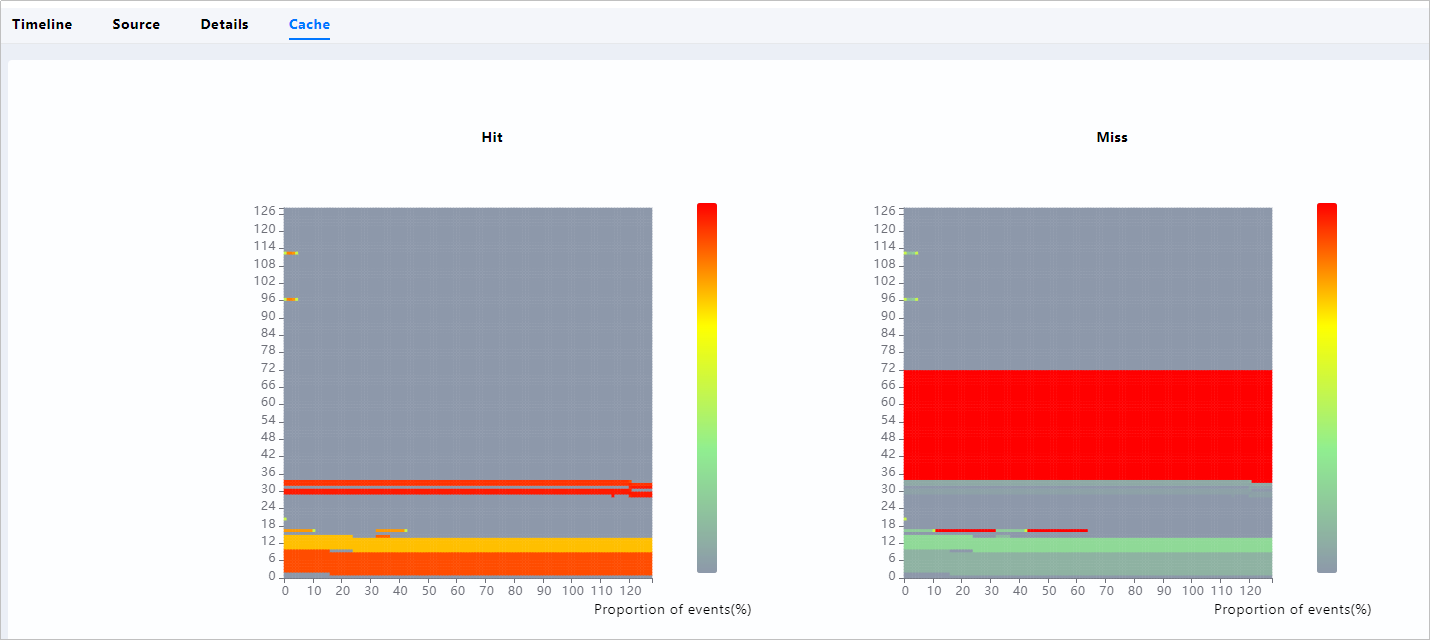

图1 Cache热力图

• Hit展示Cacheline的命中情况，Miss展示Cacheline未命中情况，以便用户分析L2Cache的使用情况，
• 在缓存（Cache）界面，选择命中和未命中事件图，单击放大，在放大的事件图中右键单击所选内存单元格，选择“显示指令”，可跳转至源码（Source）界面，并高亮显示相关指令行。

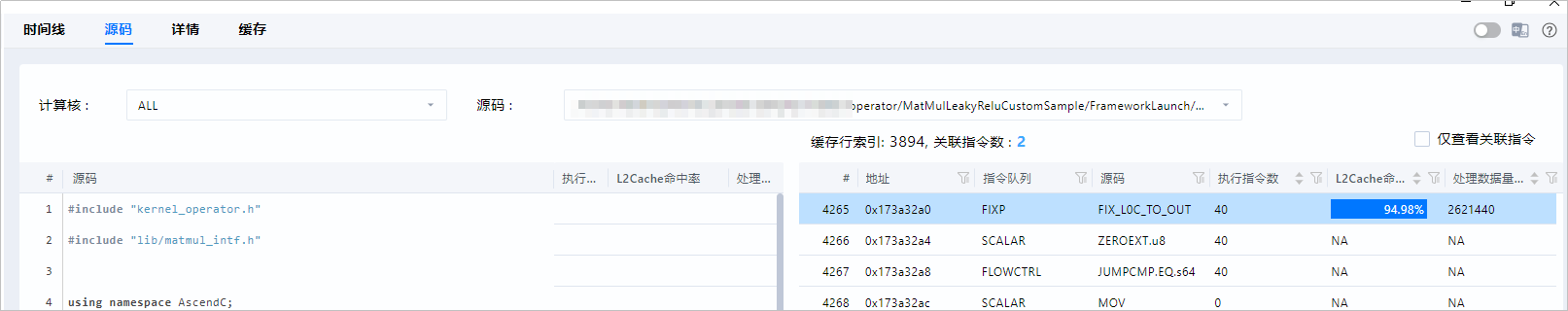

  图2 Cacheline对应的算子代码热点图



  若要使用Cache热力图跳转至算子代码热点图功能，需参考msprof op配置，提前进行配置。
