并行策略展示
概览（Summary）界面支持并行策略设定值的管理，可根据导入的性能数据区分。
- 性能数据中有采集到的并行策略参数值：可自动读取并填写在页面中，页面信息按照写入值刷新，“生成”按钮置灰，且并行策略值不可修改。
- 性能数据中无采集到的并行策略参数值：可根据实际情况分别填写正确的PP大小、TP大小和DP大小值，单击“生成”，页面信息会随之刷新。

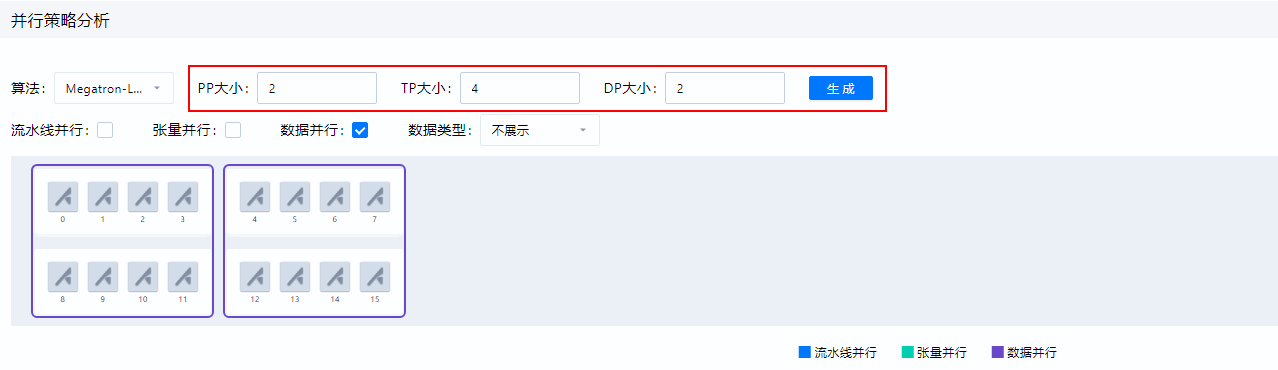

自行配置并行策略，PP大小为2、TP大小为4、DP大小为2，单击“生成”，并行策略展示图按照写入值刷新，如图1所示。且当分别勾选流水线并行、张量并行、以及数据并行时，并行策略图会按照勾选的选项显示划分策略选框，单击选框时，下方页面会随之更新。
并行策略图还可根据“数据类型”显示卡片信息，“数据类型”为可选值，可按需选择。
- 并行策略取值规则：PP大小 x TP大小 x DP大小 = 导入的卡数量。
- 当在MindStudio Insight工具导入之前曾导入过的数据时，并行策略的值会存在记忆功能，会默认展示之前设置的并行策略取值。
支持页面信息联动

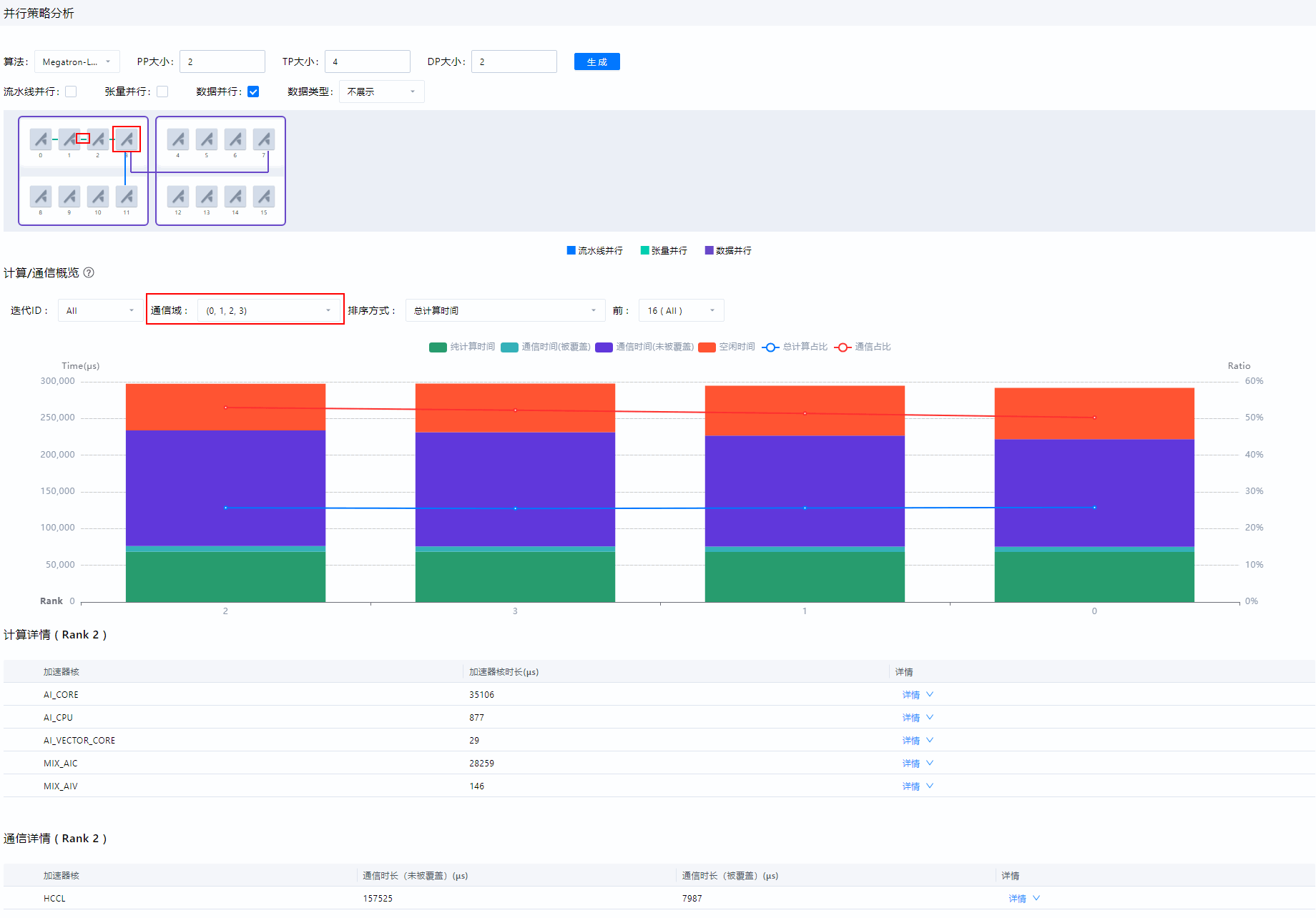

- 连线联动：并行策略设置完成后，在策略图展示区域，可单击单卡图标，出现相关PP、TP、DP连线，单击对应连线，下方页面会随之变化，实现联动功能，便于开发者查看数据差异，如图2所示。
单击rank3相关的张量并行连线，计算/通信概览、计算详情（Rank ID）和通信详情（Rank ID）随之变化，计算/通信概览展示与rank3相关的通信域为“（0，1，2，3）”的信息详情，计算详情（Rank ID）与通信详情（Rank ID）分别展示对应卡的计算详情和通信详情，单击计算/通信概览区域中任意卡的柱状图时，计算详情和通信详情会展示相应卡的详情信息。

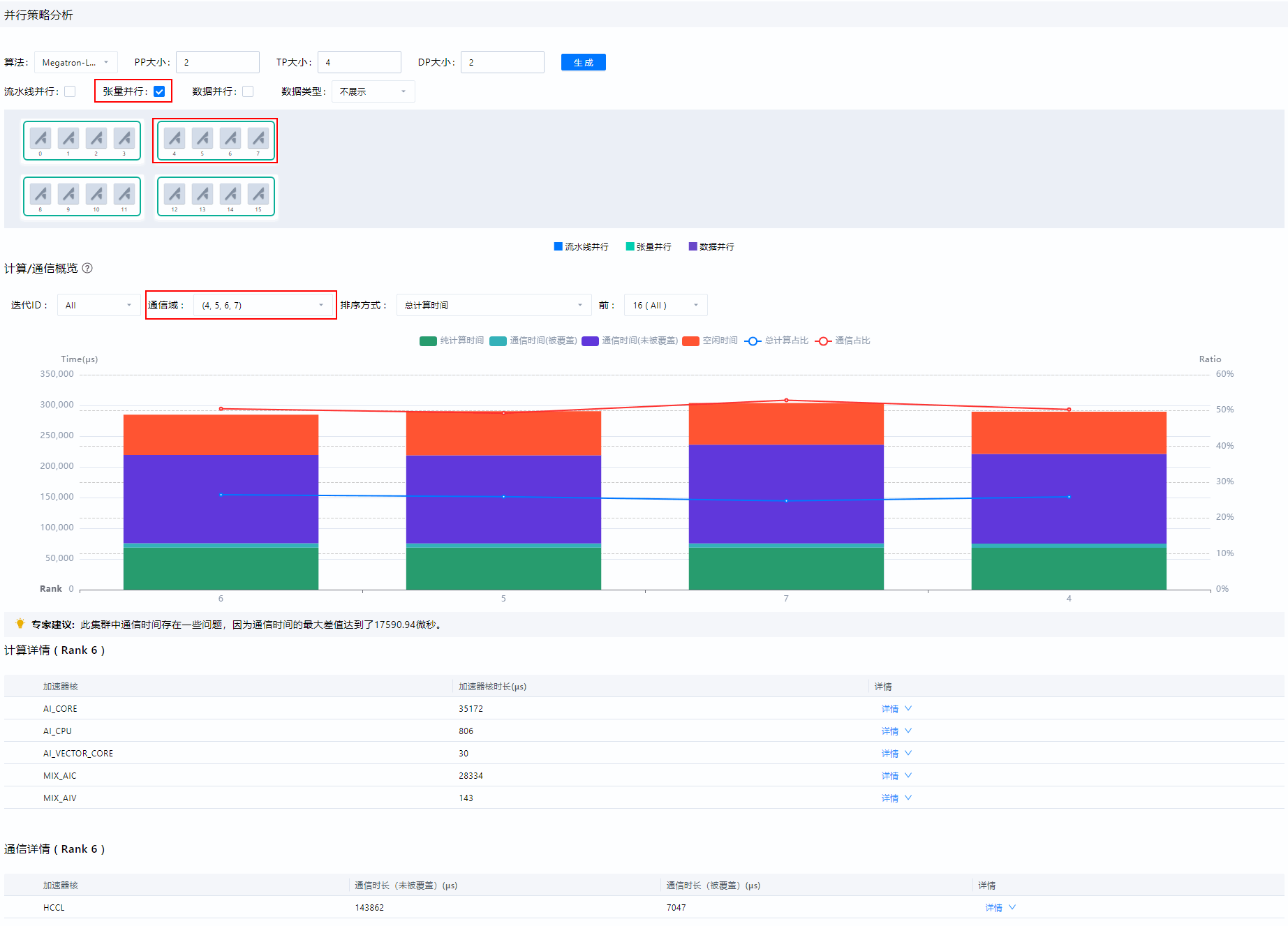

- 框选联动：当勾选数据并行、张量并行以及流水线并行时，并行策略图会按照勾选的选项显示划分策略，出现框选区域，单击选框，下方页面会随之变化，实现联动功能，如图3所示。
支持以精度维度分析
并行策略图可根据“数据类型”显示卡片信息，“数据类型”为可选值，默认“不展示”，可选择以“预处理时间”、“总计算时间”、“纯计算时间”、“通信时间（被覆盖）”、“通信时间（未被覆盖）”或“空闲时间”类型展示，此时会在选框后显示“精度”参数，卡片会被渲染填色，可从并行策略图颜色直观了解性能情况。

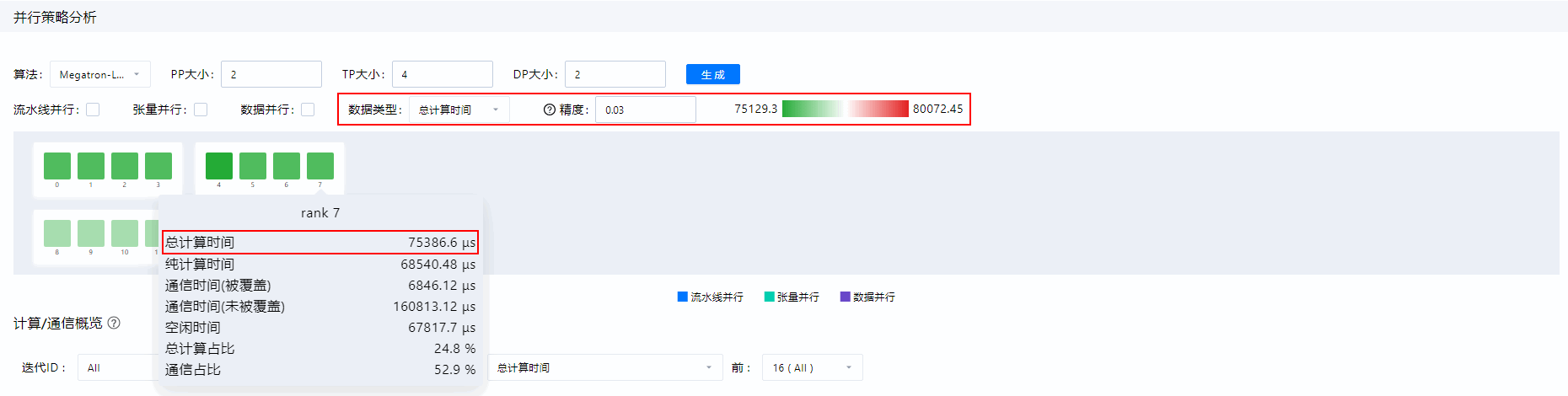

颜色展示条中，绿色左侧的数据为所有卡中对应选择数据类型的最小值，红色右侧的数据表示最大值，可通过调整精度渲染图中颜色，如图4所示。
根据精度取值可将各卡计算出的分级度量值将划分为10个等级，可按需填写精度取值，默认为0.03。分级度量值 =（所选卡对应类型的值 – 最小值）/ 最小值。
如图中所示，当精度取值设置为0.03时，可将计算得出的分级度量值划分为10个等级，第一等级值为（0，0.03），第二等级值为（0.03，0.06），依次类推，第十等级值则为0.27之后的所有数据。当精度等级越小时，颜色表现为绿色，当精度等级越大时，颜色表现为红色，可通过调整精度来展示并行策略图的颜色，便于更清晰的查看各卡之间的性能差异。
