Communication Analysis

Iteration ID

迭代ID，查看指定迭代的所有算子迭代数据。

Operator Name

通信算子名称，查看指定算子的迭代数据。

Rank ID

节点ID，查看指定节点的所有算子迭代数据。

• 启用“Critical Path”时，Rank ID的下拉框支持选择。
• 关闭“Critical Path”时，Rank ID的下拉框置灰，不支持选择。

Critical Path

关键路径，筛选出关键Task路径下的性能数据，用于分析和展示。默认启用。

Apply

数据导出按钮。

• 先选择Communication Duration Analysis，再选择某个Iteration ID/Operator Name并单击该按钮，导出该迭代下指定算子的通信耗时分析数据。
• 先选择Communication Matrix，再选择某个Iteration ID/Operator Name并单击该按钮，导出该迭代下指定算子的通信矩阵分析数据。

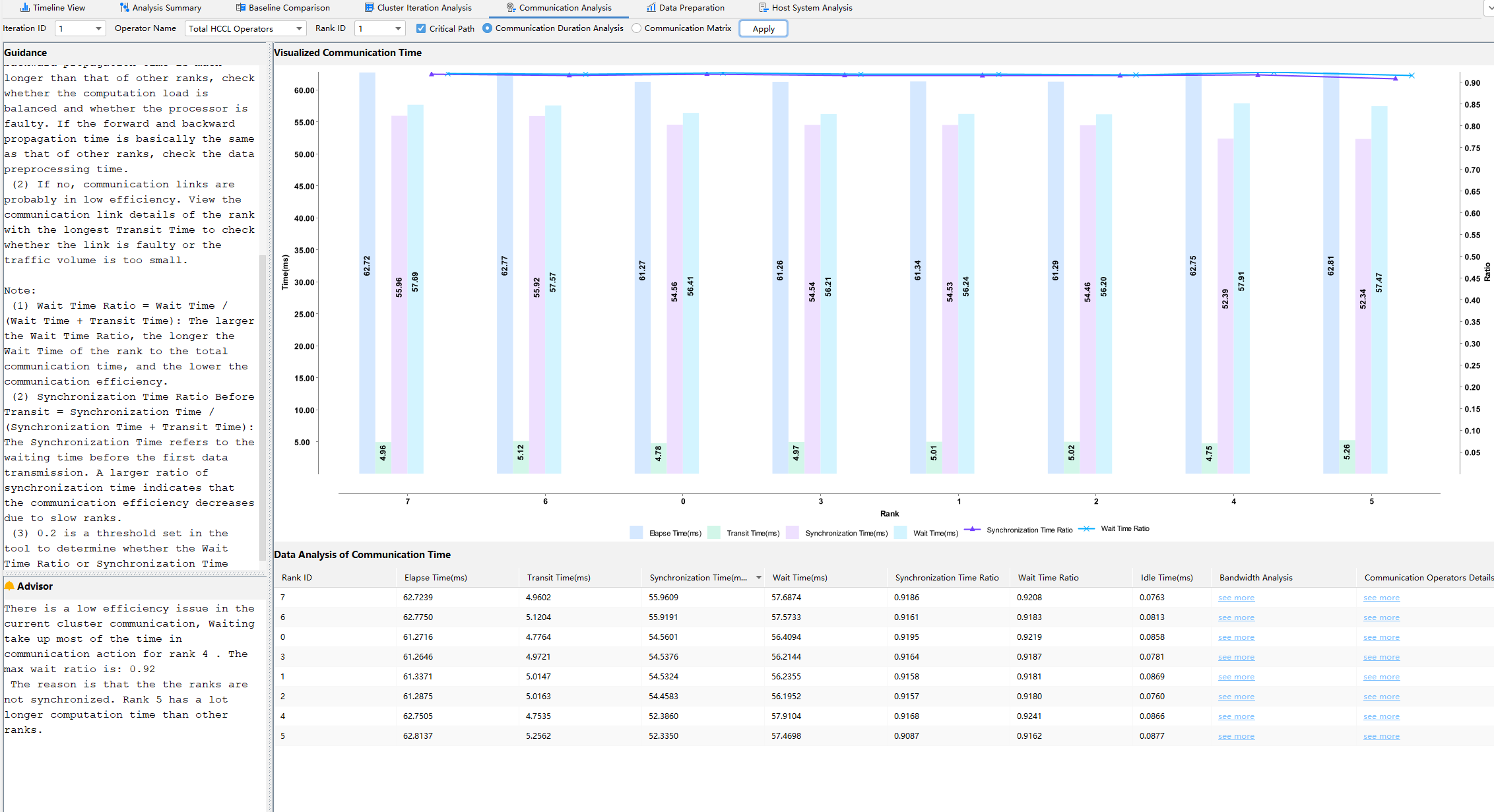

Communication Duration Analysis

通信耗时分析。

Guidance

指引。可根据指引信息进行查看，如检查Rank的等待时长比例是否大于阈值（0.2）。

Advisor

慢卡/慢节点分析建议。

Visualized Communication Time

可视化通信时长。

Time(ms)

时长。

Rank

节点。集群场景的某个节点。

Ratio

比例。包含Synchronization Time Ratio和Wait Time Ratio。

Data Analysis of Communication Time

算子的通信时长数据分析。

Rank ID

集群场景的节点ID。

Elapse Time(ms)

算子的通信总耗时。

Transit Time(ms)

通信时长。表示通信算子的通信耗时，如果通信耗时过长，可能是某条链路存在问题。

Synchronization Time(ms)

同步时长。卡之间进行同步需要的时长。

Wait Time(ms)

等待时长。卡之间进行通信前，首先会进行同步，确保通信的两张卡同步完成，再进行通信。

Synchronization Time Ratio

同步时长比例。

同步时长比例（Synchronization Time Ratio） = 同步时长（Synchronization Time） / (同步时长（Synchronization Time） + 通信时长（Transit Time）)，通信前的同步时长比例越大说明通信效率越低，可能存在慢卡的情况。

Wait Time Ratio

通信算子的等待时长比例。

等待时长比例（Wait Time Ratio） = 等待时长（Wait Time）/ (等待时长（Wait Time） + 通信时长（Transit Time）)，等待时长比例越大代表卡的等待时长占总通信耗时越长，通信效率越低。

Idle Time(ms)

通信算子下发耗时。

通信算子下发耗时（Idle Time）= 算子的通信总耗时（Elapse Time）- 通信时长（Transit Time）- 等待时长（Wait Time）。

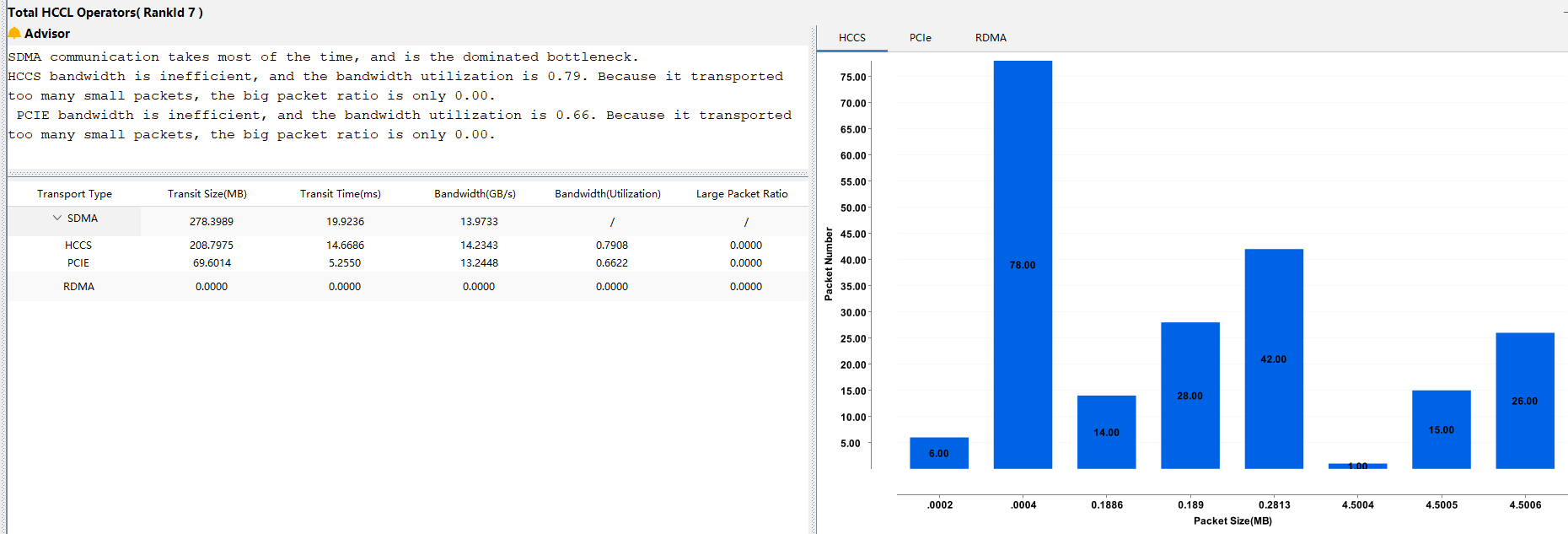

Bandwidth Analysis

带宽分析。单击对应的“see more”后可查看指定算子的带宽详情，如图3 Bandwidth Analysis所示。

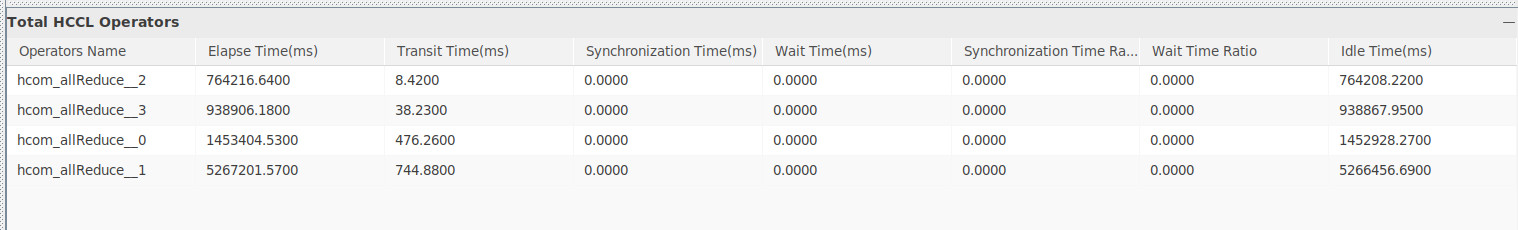

Communication Operators Details

通信算子的详情。单击对应的“see more”后可查看通信算子的链路详情，如图4所示。

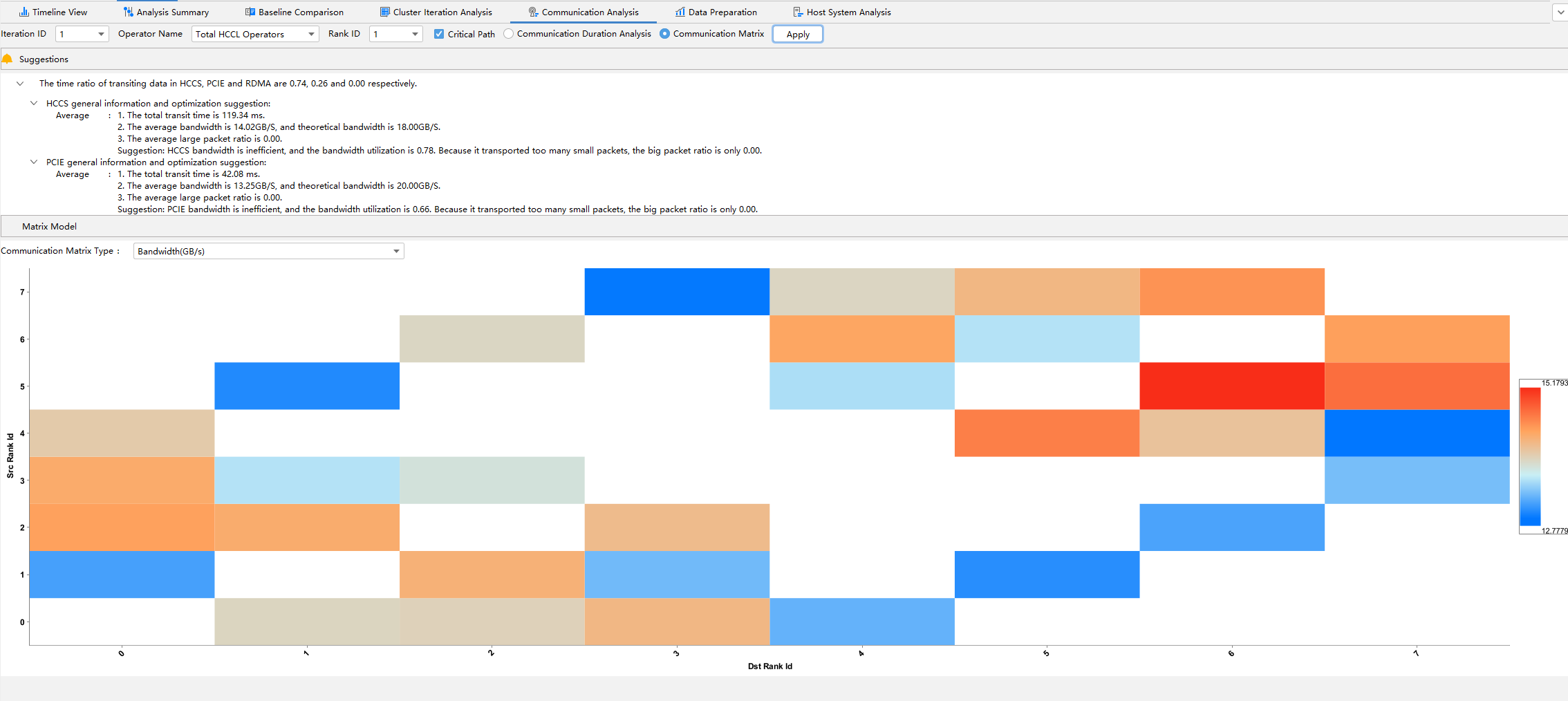

Communication Matrix

通信矩阵。

Suggestions

分析建议。基于不同链路方式（HCCS、PCIe和RDMA）对全网链路信息给出分析建议，包含通信时长、通信带宽、通信量、通信带宽使用率以及慢链路等。

Matrix Model

矩阵模型。

Communication Matrix Type

通信矩阵类型。

• Bandwidth(GB/s)：带宽。
• Transit Size(MB)：通信尺寸。
• Transport Type：链路类型。
• Large Packet Ratio：大通信包比例。
• Bandwidth(Utilization)：带宽使用率。
• Transit Time(ms)：通信时长。

Src Rank Id

Source Rank Id，逻辑卡链路信息中源卡的节点Id。

Dst Rank Id

Destination Rank Id，逻辑卡链路信息中目的卡的节点Id。
