Analysis Summary界面分为Analysis Summary和Collection And Platform Info两部分。

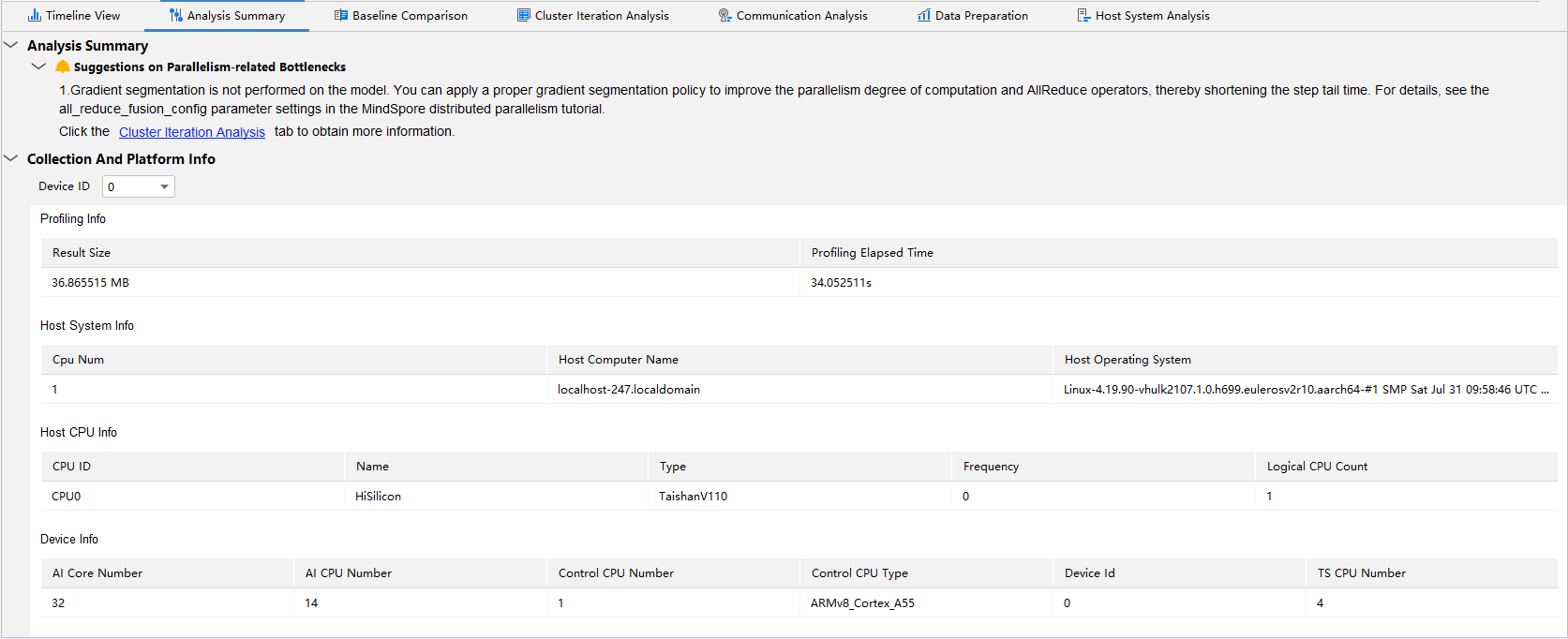

- Analysis Summary：通过Import Result导入已采集的集群场景PROF_XXX的父目录，可以查看并行性相关瓶颈的建议，如图1所示。

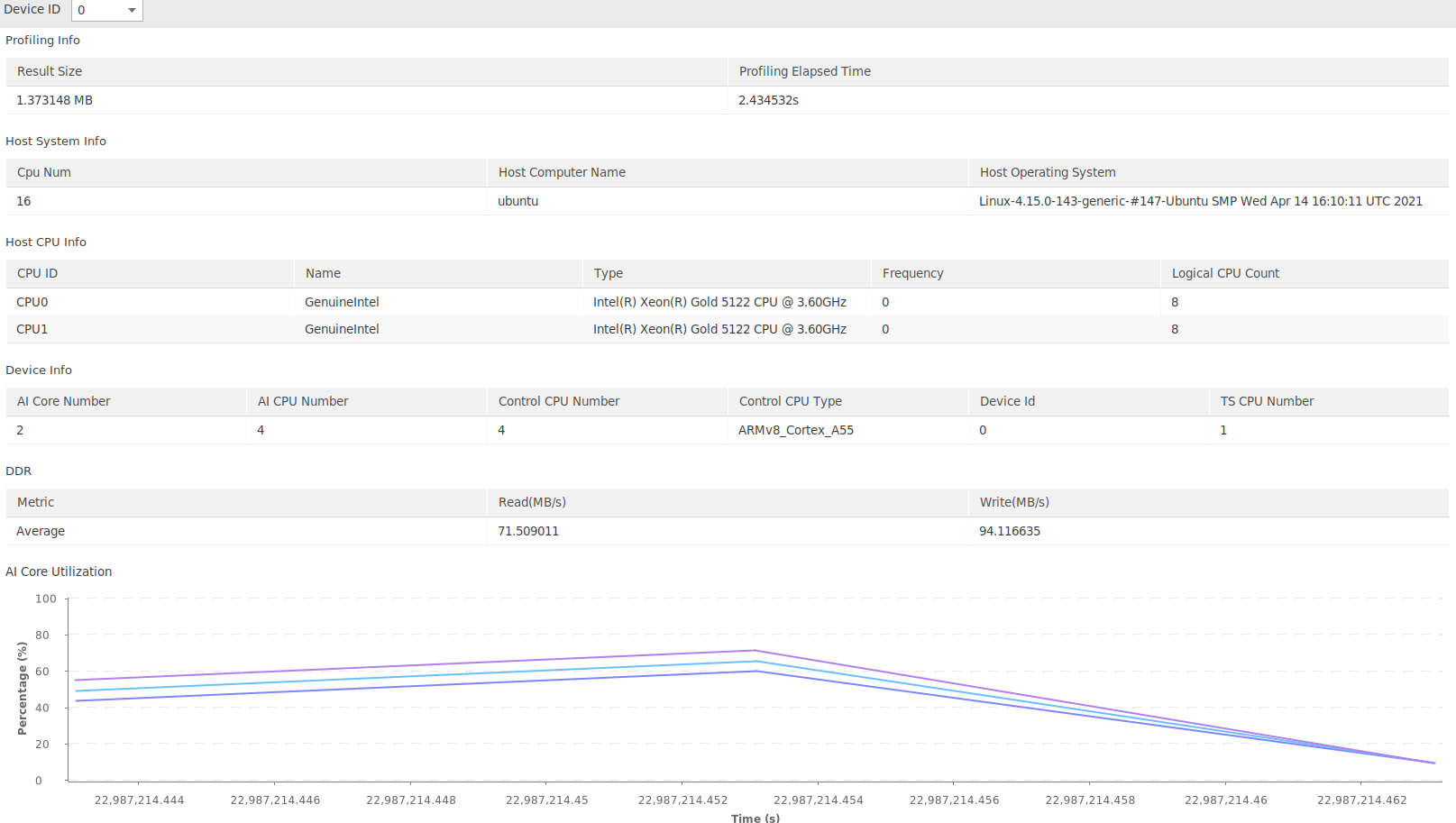

- Collection And Platform Info：通过选择需要查看的Device ID后，可以查看对应Device的详细硬件信息和Profiling采集信息，如图2所示。
Analysis Summary
|
字段 |
说明 |
|---|---|
|
Analysis Summary |
分析汇总。 |
|
Suggestions on Parallelism-related Bottlenecks |
关于并行性相关瓶颈的建议。 |
|
Click the Cluster Iteration Analysis tab to obtain more information. |
单击Cluster Iteration Analysis获取更多信息。 |
Profiling Info
|
字段 |
说明 |
|---|---|
|
Result Size |
结果文件大小。 |
|
Profiling Elapsed Time |
信息采集持续的时间。 |
Host System Info
|
字段 |
说明 |
|---|---|
|
Cpu Num |
CPU数量。 |
|
Host Operating System |
Host侧操作系统信息。 |
|
Host Computer Name |
Host侧电脑名称。 |
Host CPU Info
|
字段 |
说明 |
|---|---|
|
CPU ID |
CPU ID。 |
|
Name |
CPU名称。 |
|
Type |
CPU型号。 |
|
Frequency |
CPU频率。 部分系统由于不存在调用频率的接口，故不展示此参数，本参数展示情况请以实际情况为准。 |
|
Logical CPU Count |
逻辑CPU数量。 |
Device Info
|
字段 |
说明 |
|---|---|
|
AI Core Number |
AI Core数量。 |
|
AI CPU Number |
AI CPU数量。 |
|
Control CPU Number |
Control CPU数量。 |
|
Control CPU Type |
Control CPU型号。 |
|
Device Id |
当前页面关联的Device ID。 |
|
TS CPU Number |
TS CPU数量。 |
DDR
|
字段 |
说明 |
|---|---|
|
Metric |
BandWidth，单位为MB/s。 |
|
Read(MB/s) |
读带宽，单位为MB/s。 |
|
Write(MB/s) |
写带宽，单位为MB/s。 |
AI Core Utilization
AI Core利用率通过折线图方式呈现（AI Core Utilization参数选择Sample-based才会展示）。
