查看单算子Profiling数据

查看Profiling数据

在执行TBE算子UT测试时，设置运行配置参数Target为Simulator__TMModel，并运行UT测试用例。Profiling执行成功后，在IDE下方控制台会展示执行仿真过程中所生成的Profiling性能数据。如果已经执行过UT测试，通过右键单击算子工程名称，并选择“View Profiling Result”查看Profiling性能数据。Profiling性能数据展示如图1所示。

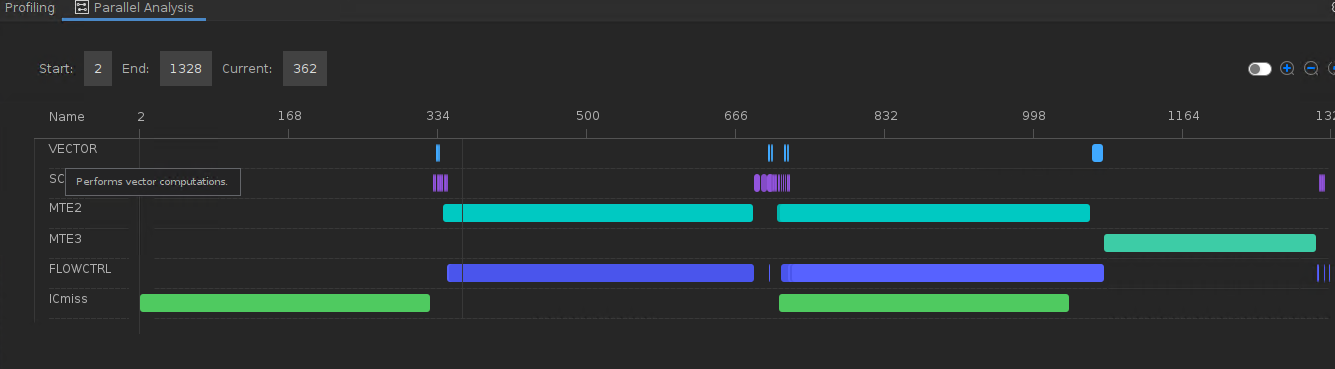

图1 查看Profiling性能数据

并行度视图（Parallel Analysis）展示单算子运行中各个指令执行的并行度情况，横轴为时间（Tick，时钟周期），纵轴为各指令单元，鼠标移动到时间块上，可以显示单条指令的消耗时间以及相关指令。

“Start”和“End”表示数据展示的时间范围，“End”为Cycle数，此数值越大，代表运行时间越长。图中数据展示的时间范围可通过滚动鼠标放大或缩小进行变更。

设置代码跳转功能

针对TIK方式开发的算子，如果使用从并行度视图（Parallel Analysis）跳转到TBE、CCE代码功能，需要在运行UT测试用例前，开启Debug开关。

开启Debug开关的方法：在算子代码中的BuildCCE接口中增加config参数，并设置参数tbe_debug_level值为2，编译生成cce代码，生成的算子目标文件中包含debug信息。

TIK算子开启Debug配置参数如下。

        config = {
                 "tbe_debug_level": 2
                 }

         self.tik_instance.BuildCCE(
             kernel_name = self.kernel_name,
             inputs=(self.var_gm, self.indices_gm, self.updates_gm),
             enable_l2 = Fales,
             config=config)

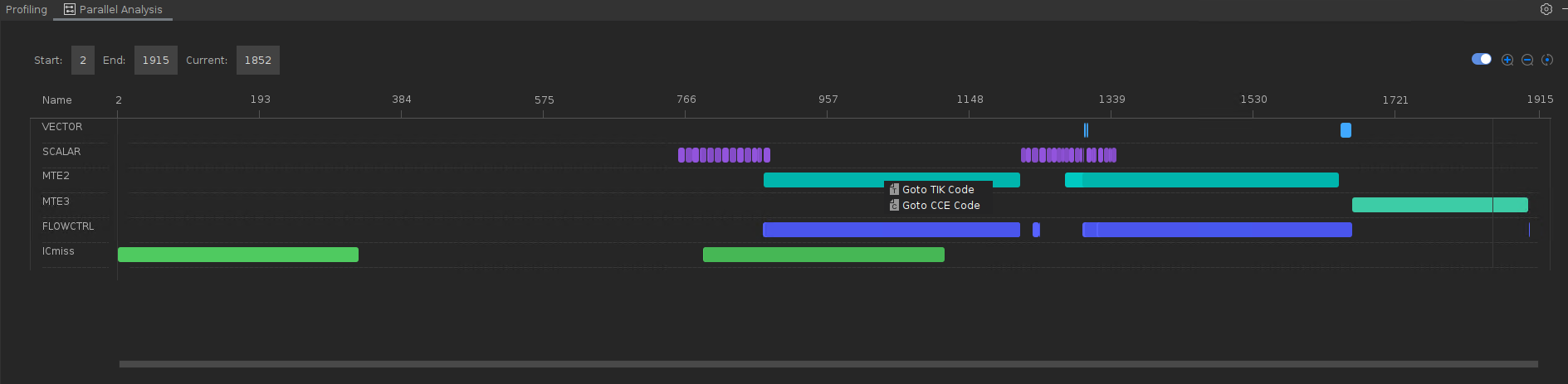

TIK算子开启Debug开关，并执行UT测试后，显示的并行度视图（Parallel Analysis）如图2所示。右键单击时间块，显示“Goto TIK Code”和“Goto CCE Code”，单击即可跳转。

图2 并行度视图（Parallel Analysis）

• 并行度视图（Parallel Analysis）的右上角设置了隐藏TIK Code内部操作的开关，该默认关闭。开启后，当单个TIK Code代码块无法跳转时，在并行度视图上隐藏该代码块。
• “Goto TIK Code”跳转功能暂不支持跳转至对应代码行，需自行查找对应的TIK Code。
