维度一：分析向量运算

通过分析仿真dump文件：

算子Vector执行效率偏低时，找出执行效率低的Vector向量指令。
mte2搬运粒度较低导致Vector计算的输入数据较少。
是否使能多核资源。
多核场景下，核之间的Vector计算量是否分配均衡。

分析结果如下：

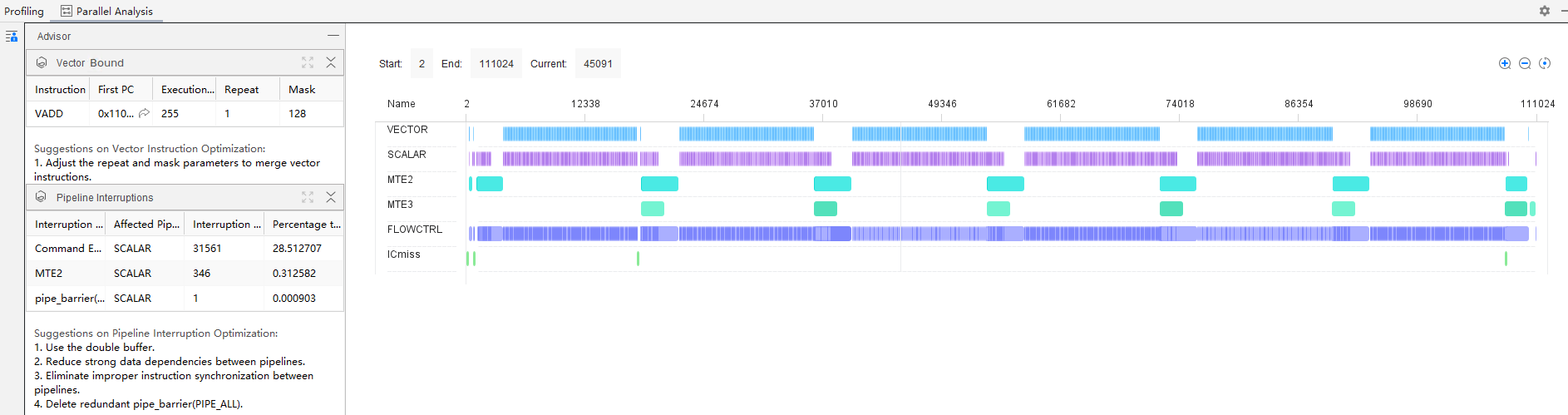

图1 分析结果展示（Vector Bound）
点击放大

在Vector Bound展示结果任意一行右键可选择跳转到“TIK Code”或“CCE Code”中算子对应的位置；当算子为非TIK算子时，无“TIK Code”跳转功能；另外“CCE Code”代码跳转功能依赖于.cce和.asm文件，当工程目录（默认为out>bin>kernel_meta）下这两个文件缺少任意一个，无跳转功能。如图2所示。.asm文件在执行算子UT测试后自动生成，.cce文件的生成请参见设置代码跳转功能进行配置。

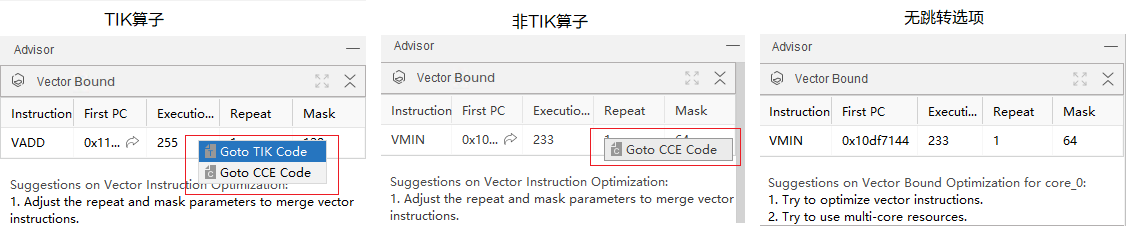

图2 跳转选项

表1 Vector Bound输出字段参数解释
字段	说明
Vector Bound	分析向量运算。
Instruction	指令名称。
First PC	指令地址，根据取值仿真dump文件中可搜索到对应的重复向量指令。
Execution Times	向量指令被重复执行的次数。
Repeat	即repeat_times参数，表示一条向量指令的重复迭代次数，取值范围为(0,255]。
Mask	向量内参与计算的元素，取值范围为[1,128]，单位为bits。每一个bit位用来表示vector的每个元素是否参与操作，bit位的值为1表示参与计算，0表示不参与计算。

有关该算子优化分析的具体参数应用请参见《算子开发指南》中的“接口参考>TBE TIK API>矢量计算>单目”章节。

优化建议：

Try to optimize vector instructions.
优化Vector指令。
Try to optimize out->ub data move instructions.
优化out->ub数据搬运指令。
Try to use multi-core resources.
使能多核。
Try to reallocate vector calculations to these cores: 0 1.
重新分配Vector计算数据到这些核：0 1

优化Vector指令可以通过修改向量指令参数mask和repeat_times，替代重复执行的向量指令。

根据字段First PC的值从仿真dump文件中可搜索到对应的重复向量指令，如上图所示Execution Times取值为64，Repeat取值为1，Mask取值为64，则该指令被重复执行了10次，而一次执行只进行了一次迭代计算，每次只计算了该向量中的一位元素。那么为了提高该指令的执行效率，可以通过修改算子代码中的repeat_times参数值为10，最后根据向量位数以及实际需求修改mask的值，修改后该指令只需执行一次即可完成10次迭代计算并且每次计算都完成向量在场景下要求计算的所有元素，从而提升该条指令执行的效率。

维度二：分析流水打断

根据仿真dump文件，针对占比最大的流水进行分析，主要从三个维度进行：

其它流水导致的流水不连续。
指令入队列导致的流水不连续。
pipe_barrier(PIPE_ALL)导致的流水打断。

根据分析的结果，对上述三个维度造成影响的周期数进行排序，结果展示如下：

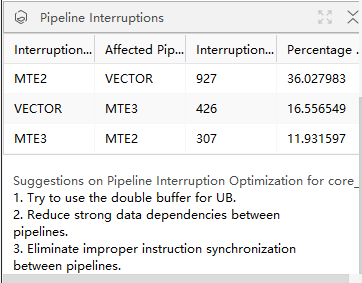

图3 分析结果展示（Pipeline Interruption）

表2 Pipeline Interruptions输出字段参数解释
字段	说明
Pipeline Interruption	分析流水打断。
Interruption Factor	流水打断因素。
Affected Pipeline	受影响的流水。
Interruption Cycles	流水打断的周期数。
Percentage to Total	打断周期数占总周期数的百分比。

优化建议：

Try to use the double buffer for UB.
使用乒乓策略。
Reduce strong data dependencies between pipelines.
优化不合理的流水依赖。
Eliminate improper instruction syschronization between pipelines.
消除流水间不合理的指令同步。
Delete redundant pipe_barrier(PIPE_ALL).
删除冗余pipe_barrier（PIPE_ALL）指令。

维度三：分析标量运算

根据仿真dump文件，统计Scalar标量指令执行次数和总的执行周期，按总的执行周期的大小进行排序，选出Top5个Scalar标量指令，分析结果如下：

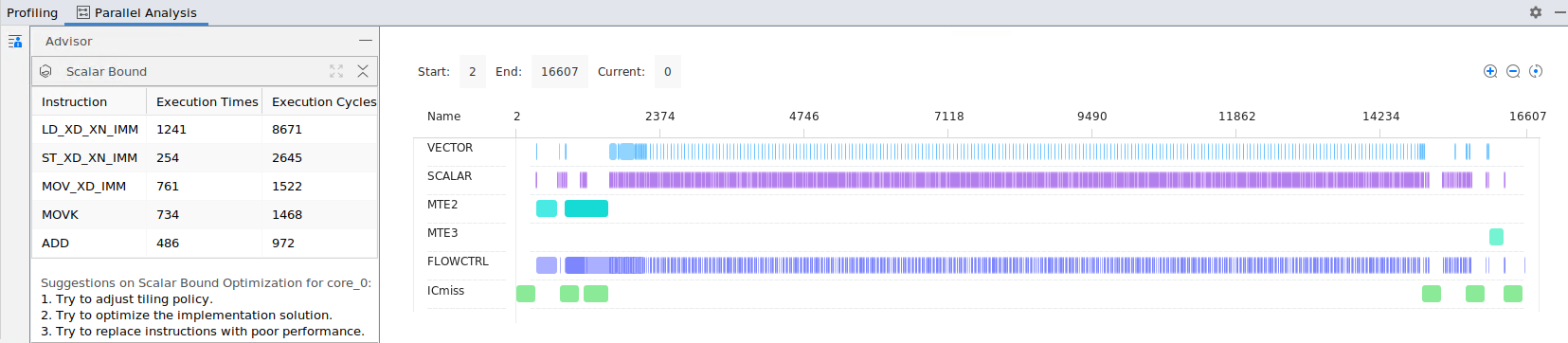

图4 分析结果展示（Scalar Bound）
点击放大

表3 Scalar Bound输出字段参数解释
字段	说明
Scalar Bound	分析标量运算。
Instruction	指令名称。
Execution Times	标量指令被重复执行的次数。
Execution Cycles	标量指令的总执行周期。

优化建议：

Try to adjust tiling policy.
调整tiling策略。
Try to optimize the implementation solution.
优化实现方案。
Try to replace instructions with poor performance.
替换性能差的指令。

维度四：Memory bound

通过分析仿真dump文件，找出内存搬运类性能瓶颈：

小包搬运：在算子一次运算内若没有达到OUT->UB/UB->OUT/L1->UB通道阈值，则判定为小包搬运。
OUT->UB/UB->OUT/L1->UB通道阈值为：Vector最大一次运算可以计算两个128长度的fp16类型向量相加或相乘，即128 * 2 * 2B = 512B。
冗余搬运：计算冗余度 = 搬运量 / 计算量，冗余度大于1.2则存在冗余搬运。
搬运量为OUT->UB搬运量，计算量为VECTOR计算量。
带宽抢占：分析OUT->UB/OUT->L1搬运指令的运行时间是否存在重合，找出可能存在的mte2带宽抢占。

分析结果如下：

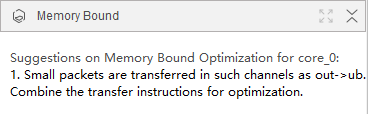

图5 分析结果展示（Memory bound）

优化建议：

Small packets are transferred in such channels as out->ub. Combine the transfer instructions for optimization.
存在小包搬运，涉及通道OUT->UB，尝试合并搬运指令进行优化。
Redundant transfer exists. Optimize the data transfer policy.
存在冗余搬运，尝试优化数据搬运策略。
Bandwidth preemption exists. Adjust the transfer instruction sequence.
存在带宽抢占，尝试调整搬运指令时序。
