配置步骤

通过以下步骤进入专家系统工具进行配置和分析：

1. 选择并打开已编译完成的应用工程。

   支持C/C++和Python应用工程，其中Python应用工程不需要编译。

2. 单击菜单栏“Ascend > Advisor”，弹出专家系统工具界面 。如图1所示。

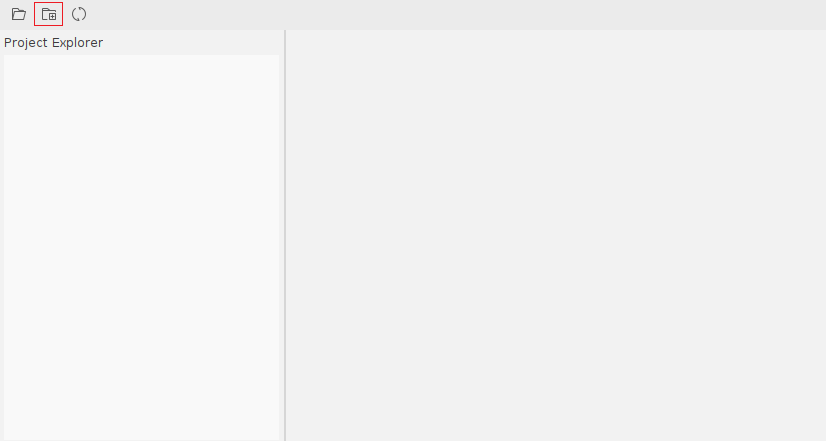

   图1 专家系统工具界面


3. 单击图1界面左上角“New Project”按钮，打开专家系统配置界面，可选择Remote Run和Local Run模式且每种模式下可选择OM only和Inference App专家系统分析模式。如下各图所示。

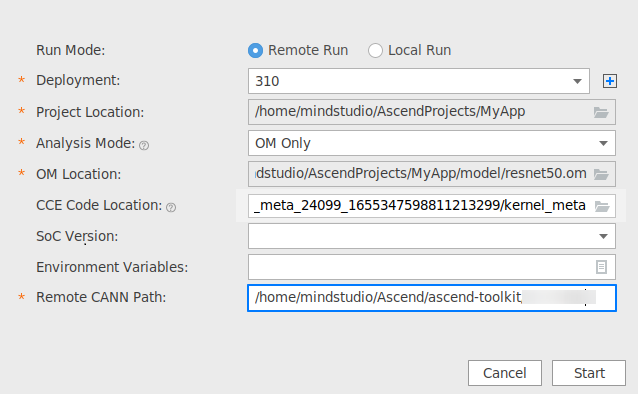

   图2 Remote Run OM only（Linux）

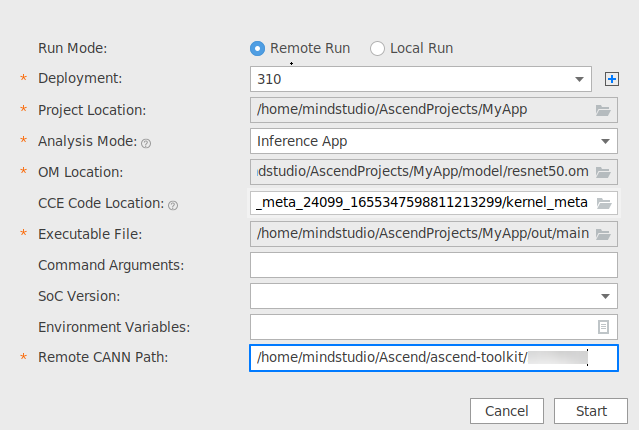

   图3 Remote Run Inference App（Linux）

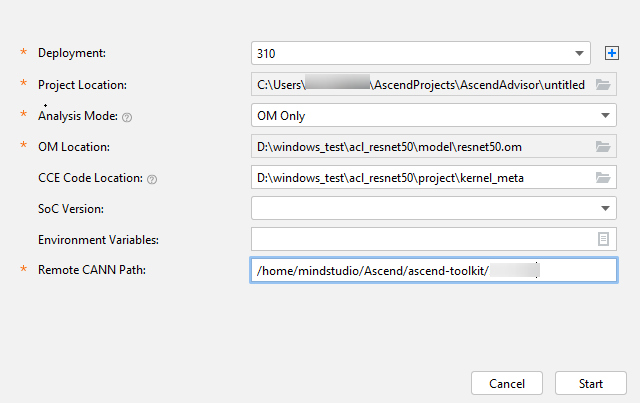

   图4 OM only（Windows）

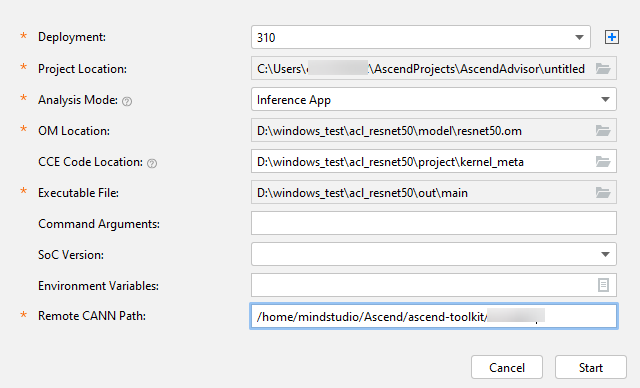

   图5 Inference App（Windows）



   • 配置完成后，Deployment和对应的Environment Variables、Remote CANN Path参数为绑定关系，单击“Start”后参数值将被保存。再次配置时，如连接已配置过的Deployment，则Environment Variables、Remote CANN Path参数自动填充，可手动修改。
   • 配置Deployment映射路径关系（Mappings）时，须指定真实地址，否则无法启动专家系统分析，界面提示“The specified Deployment Mappings Local Path does not exist.”。

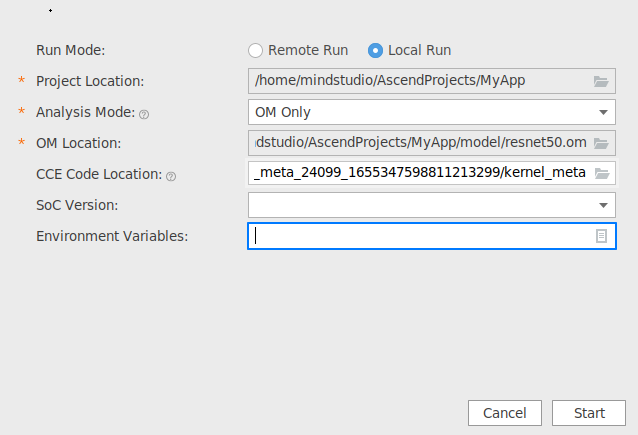

   图6 Local Run OM only

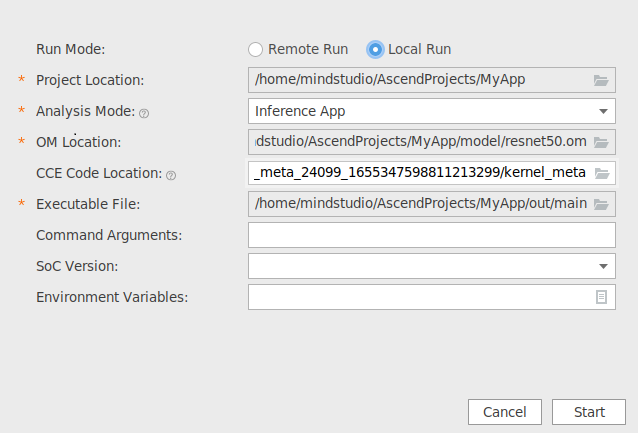

   图7 Local Run Inference App



   • OM only模式下无需指定可执行文件，直接进行内置标准专家系统分析，但分析结果可能不能完全体现用户应用的实际情况；Inference App模式需指定Executable File参数的可执行文件（支持指定二进制脚本文件main或Python脚本文件），可针对用户应用下的模型进行精准分析，结果更准确，但需要用户预先完成应用开发。请根据实际需求选择相应模式。
   • 不建议调用与当前用户不一致的其它用户目录下的可执行文件（Executable File）和OM模型文件，避免提权风险。当选择其他用户下的文件时，系统将提示风险。
   • Windows环境仅支持Remote Run模式。

   表1 Executable Properties参数说明

   参数	说明
   Run Mode	Remote Run：远程运行。 Local Run：本地运行。 Windows使用场景下仅支持Remote Run，该参数不展示。
   Deployment	运行配置，选择Remote Run模式时可见，必选配置。通过Deployment功能，详细请参见Deployment，可以将指定项目中的文件、文件夹同步到远程指定机器的指定目录。
   Project Location	分析完成后的.json文件保存目录，默认为${HOME}/AscendProjects/AscendAdvisor/untitled，必选配置，可自定义。
   Analysis Model	执行分析模式，必选配置，取值为： OM only：只对所选的OM模型进行分析。该模式下的可执行文件为内置标准可执行文件，无需手动指定。 Inference App：对当前用户的应用下执行OM模型的分析，需指定Executable File参数的可执行文件main或Python脚本文件。 OM only模式只对模型进行标准化分析，若需要对用户应用下的模型进行精准分析请指定Inference App模式。
   OM Location	指定OM模型文件，获取方式参见分析功能与输入数据的对应关系，必选配置。
   CCE Code Location	指定CCE文件保存目录，获取方式参见分析功能与输入数据的对应关系，可选配置。不指定本参数时，专家系统的分析结果精度可能有所偏差。当前仅基于Roofline模型的算子瓶颈识别与优化建议功能需要。
   Executable File	执行专家系统目标工程的可执行文件目录，支持指定二进制脚本文件main和Python脚本文件，获取方式请参见Linux场景编译运行，仅在指定Inference App模式时展示，必选配置。须保证Remote Run模式下指定的可执行文件能够在远端环境下正常编译与执行。
   Command Arguments	用户APP的执行参数，由用户自行配置，参数之间用空格分隔，默认为空。Analysis Model选择Inference App时可见。
   SoC Version	设置待分析文件所属设备的芯片版本。配置示例：Ascendxxx。 请根据所在环境选择对应的芯片类型。
   Environment Variables	环境变量配置。可以直接在框中输入也可以单击后在出的弹窗内单击填写。可选配置。
   Remote CANN Path	远端运行环境CANN软件包安装路径，选择Remote Run模式时可见，必选配置。例如配置为Ascend-cann-toolkit安装目录/ascend-toolkit/{version}。



   • 专家系统分析过程较为复杂，会产生较多的临时文件，因此执行专家系统分析前，需预留足够大的内存空间，否则可能造成进程终止。须进入服务器查看专家系统数据目录${data_path}/data/project所占空间大小，例如数据目录大小为100MB时，则需要预留1GB的内存空间。
   • 分析数据文件：算子仿真文件、Profiling数据文件和CCE文件的每个文件大小均不能超过100MB；OM离线模型文件大小不能超过1GB。

4. 完成配置后单击Start启动分析。完成分析后，展示分析结果如分析结果展示。
