自定义算子性能优化分析样例

背景介绍

算子是组成模型的基本单元，而自定义算子往往存在优化空间。

为了验证自定义算子Vadd_sample的性能，基于向量加法构建了复杂样例算子Vadd_sample，并使用Profiling工具对其性能进行分析。由于Vadd_sample是在向量加法基础上，构建的一个复杂算子，只在Vector上执行，因此算子的性能指标可通过AI Core Metrics视图下的vec_ratio（向量类运算指令的cycle数在所有指令的cycle数中的占用比）字段来判断。查看分析结果中Vadd_sample算子的vec_ratio指标，发现数值较低，未达到最优性能。由此可以得出结论，自定义算子Vadd_sample未达到最优性能并存在优化空间。

• 本文仅介绍Profiling性能分析工具的操作及分析过程，对于自定义算子的详细优化编程此处不做阐述。
• 有关自定义算子的详细介绍请参见算子开发章节。

Profiling性能分析操作

1. 启动MindStudio，单击选择并打开已编译完成的工程。
2. 单击菜单栏“Ascend > System Profiler > New Project”，弹出Profiling配置窗口 。
3. 进入Profiling配置窗口，如图1。配置Profiling的工程名称“Project Name”和选择Profiling工程的结果路径“Project Location”。单击“Next”进入下一步。

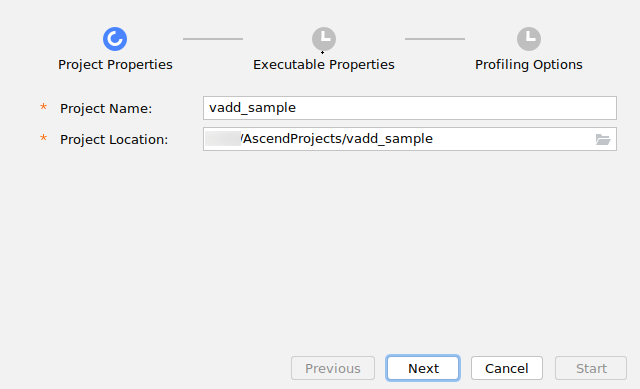

   图1 Project Properties配置


4. 进入“Executable Properties”配置界面，选择Local Run模式。指定执行Profiling目标工程的可执行文件目录。如图2所示。

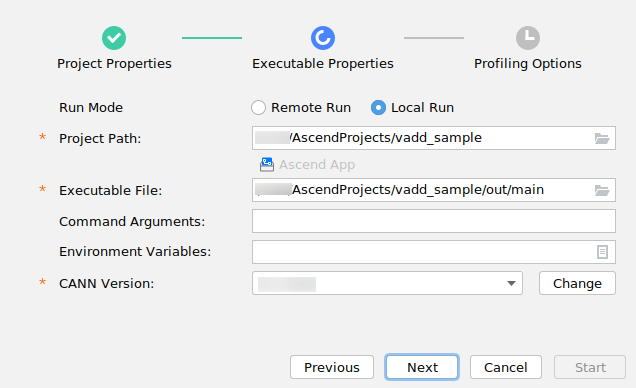

   图2 Local Run


5. 进入“Profiling Options”配置界面，选择Task-based场景。如图3所示。
   图3 Task-based场景


6. 完成上述配置后单击窗口右下角的“Start”按钮，启动Profiling。

   工程执行完成后，MindStudio窗口下方自动展示Profiling结果视图。如图4所示。

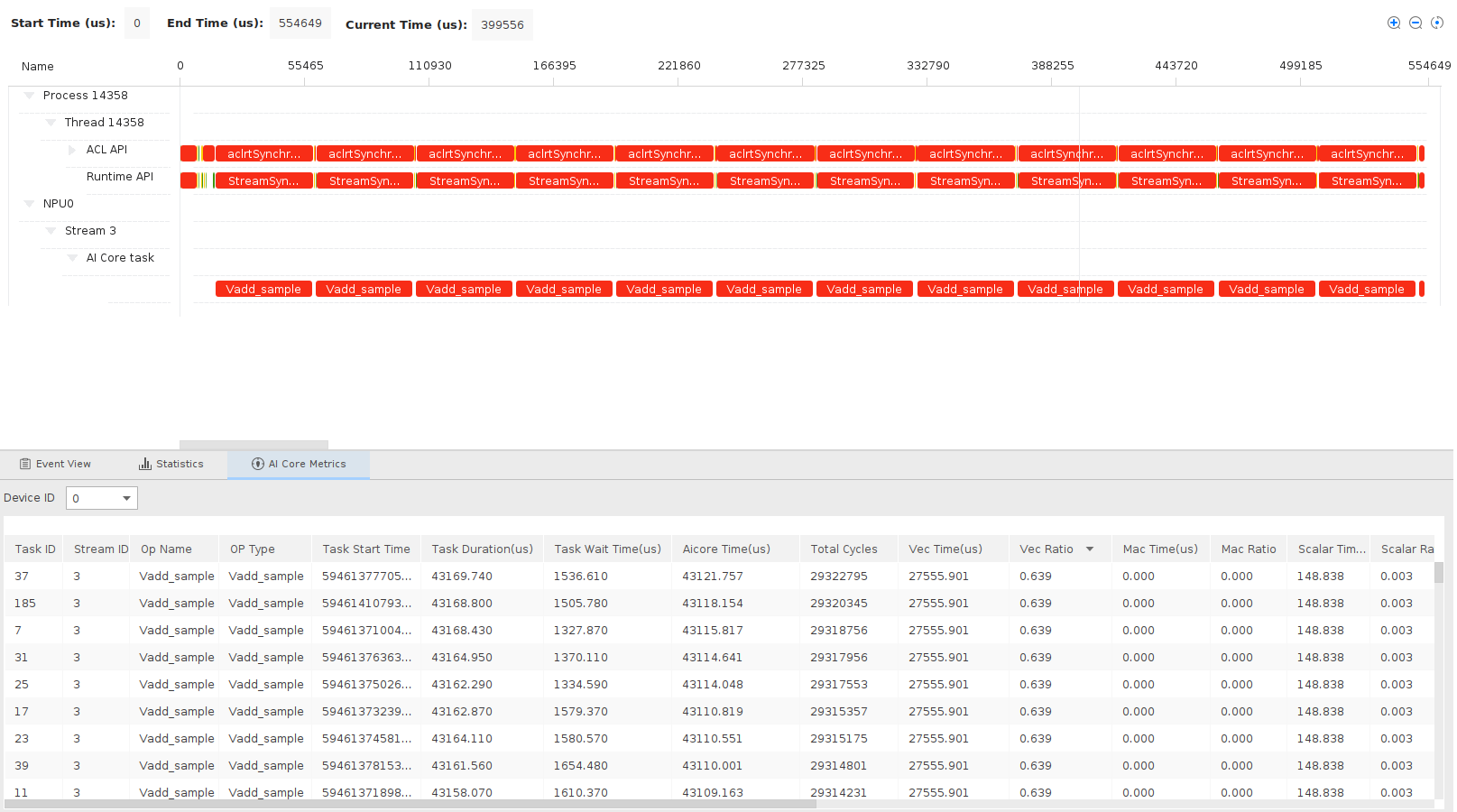

   图4 Profiling分析结果


问题分析

首先，用户可通过查看Timeline，感知应用的整体运行情况。然后结合调色盘功能，可方便地标记和发现耗时超标的API/算子，结合API/算子的统计表格（Statistics）可初步定位潜在瓶颈。最后，通过观测算子的AI Core Metrics即分析算子是否存在性能不足和优化空间，可以最终确定优化切入点。

在本例中，由于只有一个算子对大量数据做处理，因而可直接切入分析AI Core Metrics。Vadd_sample是一个计算密集的Vector算子，因此需要关注vec_ratio（向量类运算指令的cycle数在所有指令的cycle数中的占用比，代表着资源利用率）是否达标。如图5所示。

不同算子类型需要关注不同指标，如重搬运轻计算的算子，则更应关注访存性能，根据实际情况分析即可。

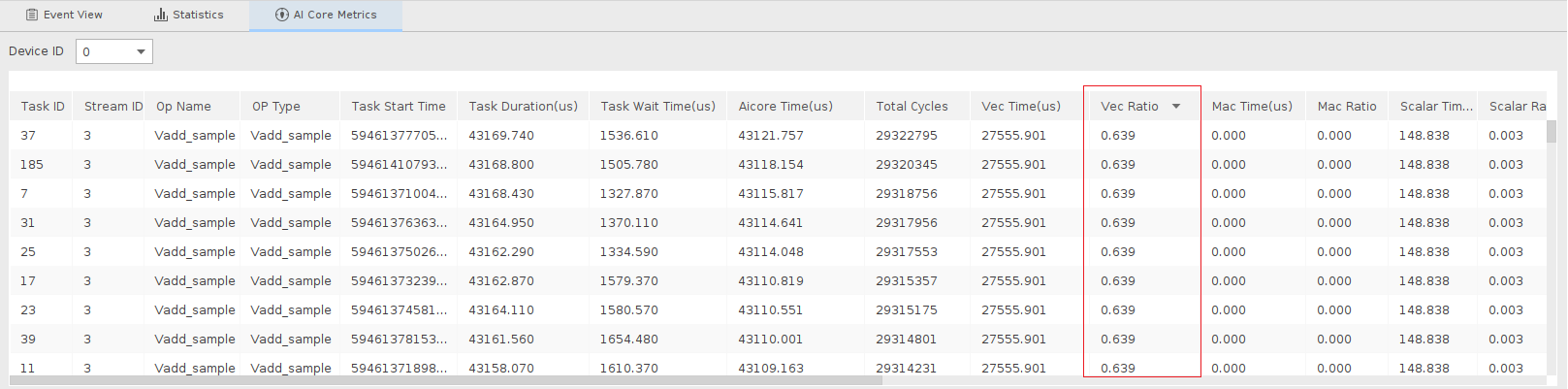

图5 AI Core Metrics

可以看到AI Core Metrics视图中，Vadd_sample的vec_ratio最大仅达到0.639，而vec_ratio指标取值越接近1资源利用率越高，故此可以判断Vadd_sample算子存在可优化空间。

到此Profiling性能分析工具的任务完成。

问题解决

为了优化Vadd_sample算子，考虑结合“TIK优化指南”对Vadd_sample算子采取双核并行、double buffer等优化方式，提升Vadd_sample的Vector计算资源利用率，最终减少算子执行耗时。

具体编程操作请开发者自行完成。

完成Vadd_sample算子的优化后，对推理应用重新执行Profiling性能分析操作得到新的结果，再次查看AI Core Metrics视图，如图6所示。

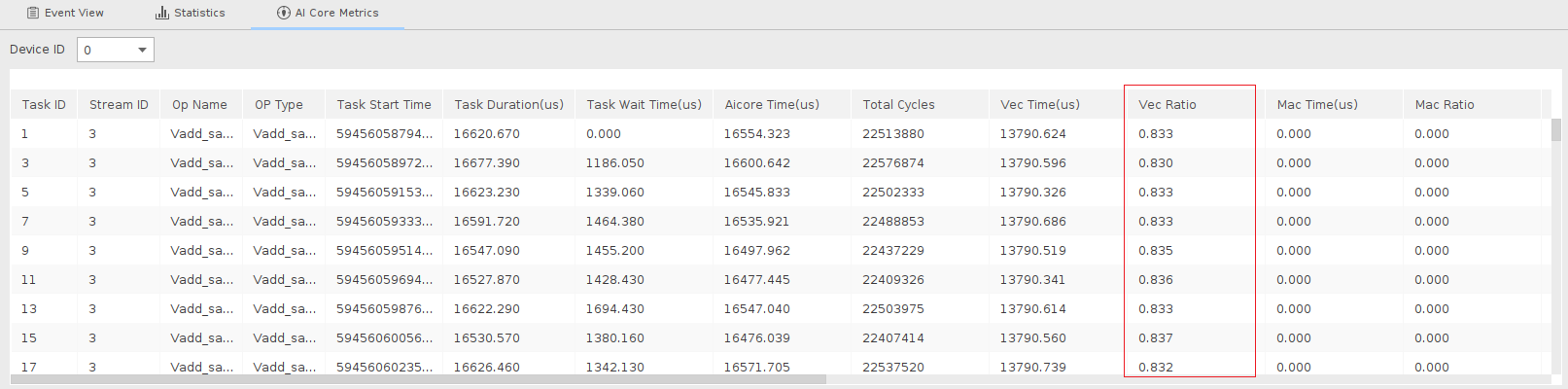

图6 AI Core Metrics

可以看到优化后AI Core Metrics视图中的vec_ratio指标平均达到0.83左右，说明Vadd_sample的Vector计算资源利用率得到了提升。

结论

通过Profiling性能分析工具前后两次对网络应用推理的资源利用率进行分析，并对比前后算子优化结果可以得出结论，自定义算子Vadd_sample未达到最优性能，存在优化空间。
