单击下方数据窗格的Statistics，通过左上角下拉框选择不同类别的数据，可以查看AscendCL API、OS Runtime API、Runtime API、OPs和Op Info调用情况数据。

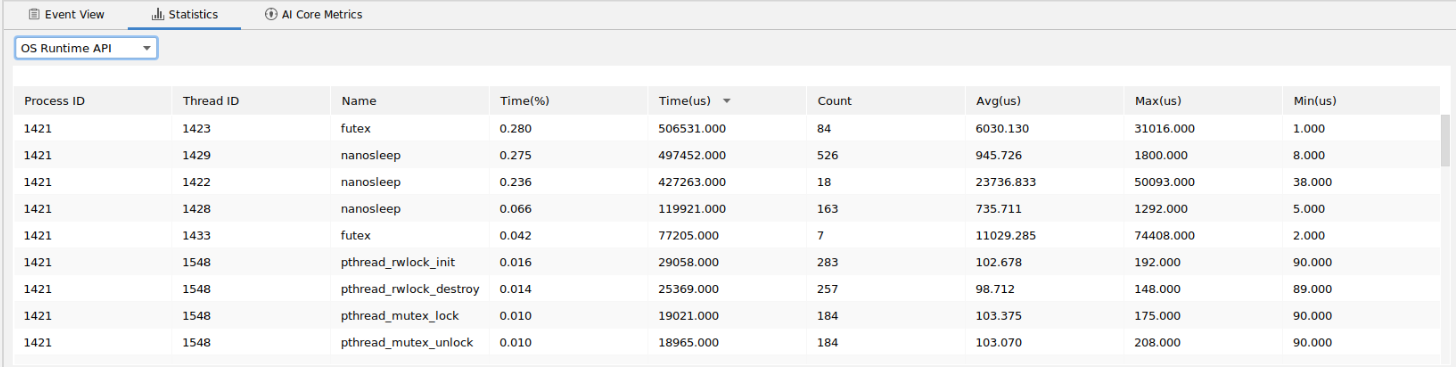

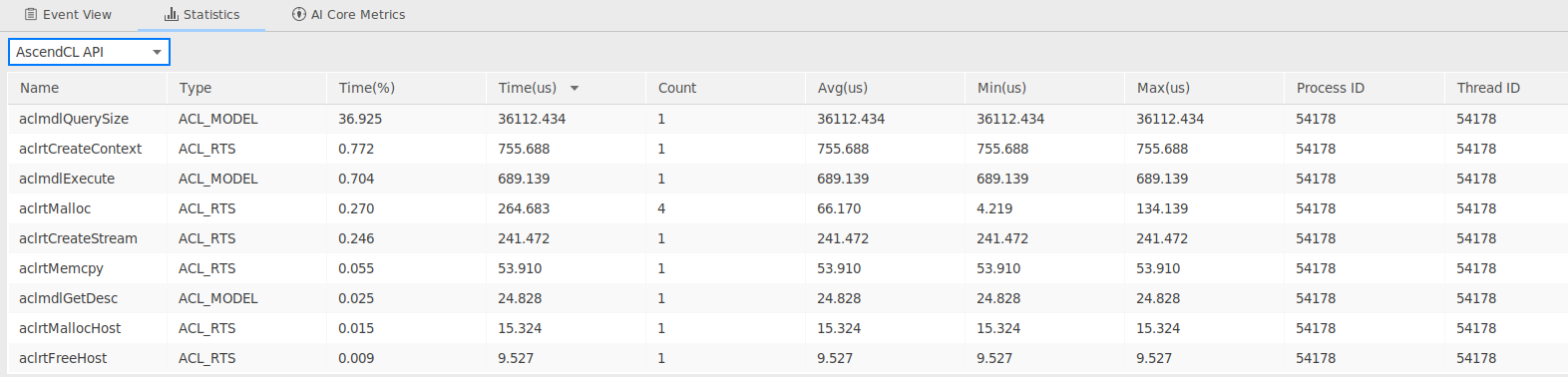

AscendCL API和OS Runtime API
|
字段名 |
字段解释 |
|---|---|
|
Name |
对应调用API名称。 |
|
Type（仅AscendCL API） |
调用AscendCL API的类型。 |
|
Time(%) |
对应调用API总时间占比。 |
|
Time(us) |
对应调用API时间长度，单位为us。 可以单击字段旁边的三角号根据此项进行降序或升序排列。 |
|
Count |
对应API调用次数。 |
|
Avg(us) |
对应API单次调用平均时间，单位为us。 |
|
Min(us) |
对应API单次调用最短时间，单位为us。 |
|
Max(us) |
对应API单次调用最长时间，单位为us。 |
|
Process ID |
对应调用API所在进程ID。 |
|
Thread ID |
对应调用API所在线程ID。 |

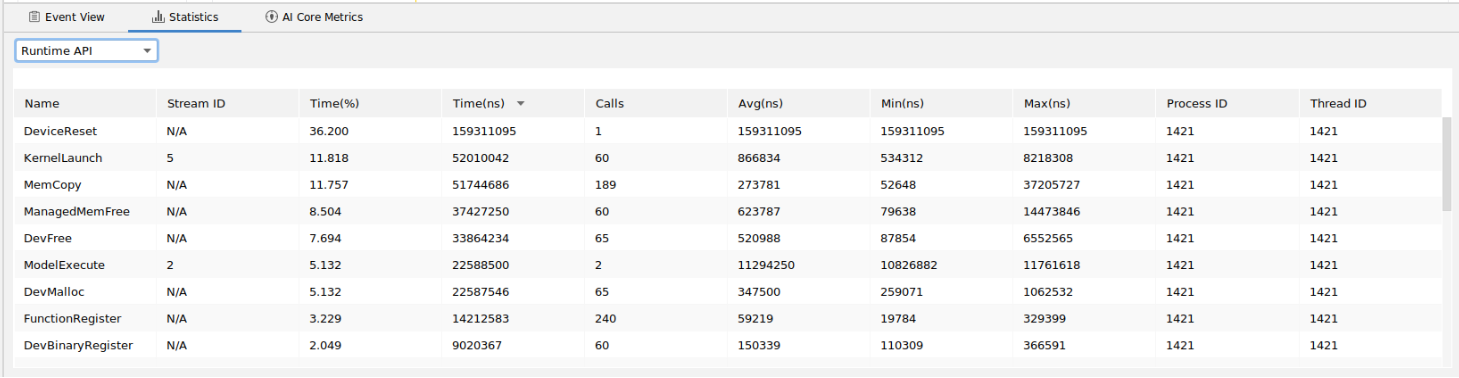

Runtime API
|
字段名 |
字段解释 |
|---|---|
|
Name |
对应调用API名称。 |
|
Stream ID |
Stream ID，用于识别stream。 |
|
Time(%) |
对应调用API总时间占比。 |
|
Time(ns) |
对应调用API时间长度，单位为ns。 可以单击字段旁边的三角号根据此项进行降序或升序排列。 |
|
Calls |
调用Runtime API的呼叫次数。 |
|
Avg(ns) |
对应API单次调用平均时间，单位为ns。 |
|
Min(ns) |
对应API单次调用最短时间，单位为ns。 |
|
Max(ns) |
对应API单次调用最长时间，单位为ns。 |
|
Process ID |
对应调用API所在进程ID。 |
|
Thread ID |
对应调用API所在线程ID。 |

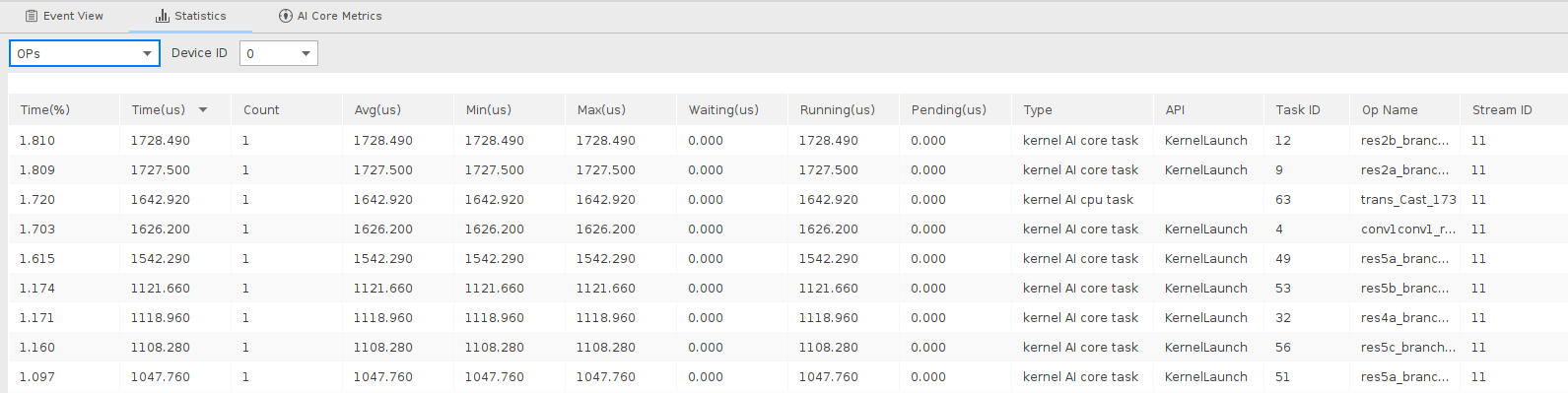

OPs
|
字段名 |
字段解释 |
|---|---|
|
Time(%) |
对应调用API总时间占比。 |
|
Time(us) |
对应调用API时间长度，单位为us。 可以单击字段旁边的三角号根据此项进行降序或升序排列。 |
|
Count |
对应的Task被执行的次数。 |
|
Avg(us) |
对应Task平均执行时间，单位为us。 |
|
Min(us) |
对应Task最短执行时间，单位为us。 |
|
Max(us) |
对应Task最长执行时间，单位为us。 |
|
Waiting(us) |
对应Task总计waiting时间，单位为us。 |
|
Running Man(us) |
对应Task总计running时间，单位为us。表示Task的实际运行时间，过长的Task运行时间可能意味着算子实现存在问题。 |
|
Pending(us) |
对应Task总计pending时间，单位为us。 |
|
Type |
对应Task的类型。 |
|
API |
调用的接口。 |
|
Task ID |
Task ID，用于识别task。 |
|
Op Name |
算子名称。 |
|
Stream ID |
Stream ID，用于识别stream。 |
|

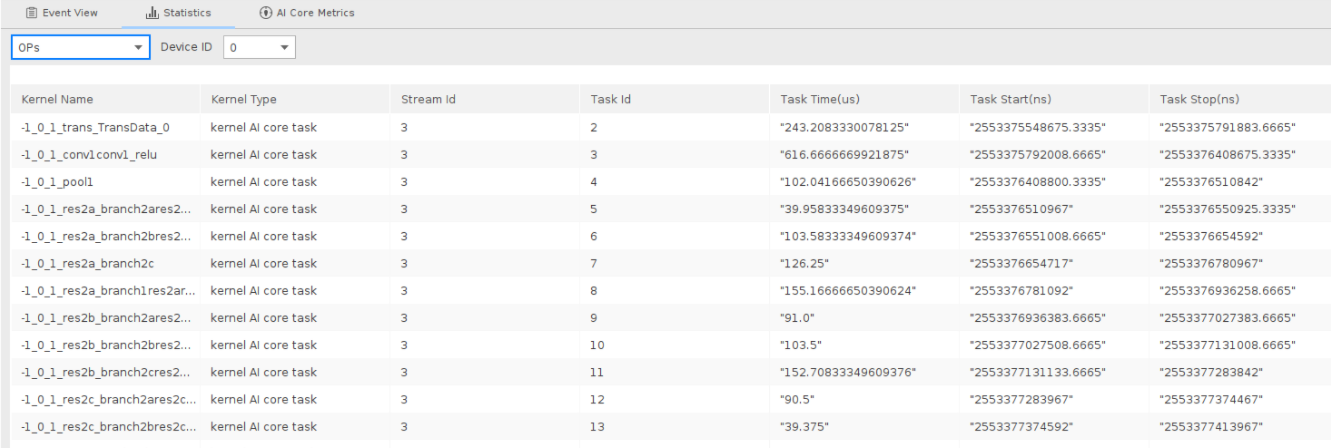

字段名 |
字段解释 |
|---|---|
|
Kernel Name |
kernel的名称。 |
|
Kernel Type |
kernel的类型。 |
|
Stream Id |
Stream的ID号。 |
|
Task Id |
Task的ID号。 |
|
Task Time(us) |
Task总耗时，单位为us。 |
|
Task Start(ns) |
Task开始时间，单位为ns。 |
|
Task Stop(ns) |
Task结束时间，单位为ns。 |

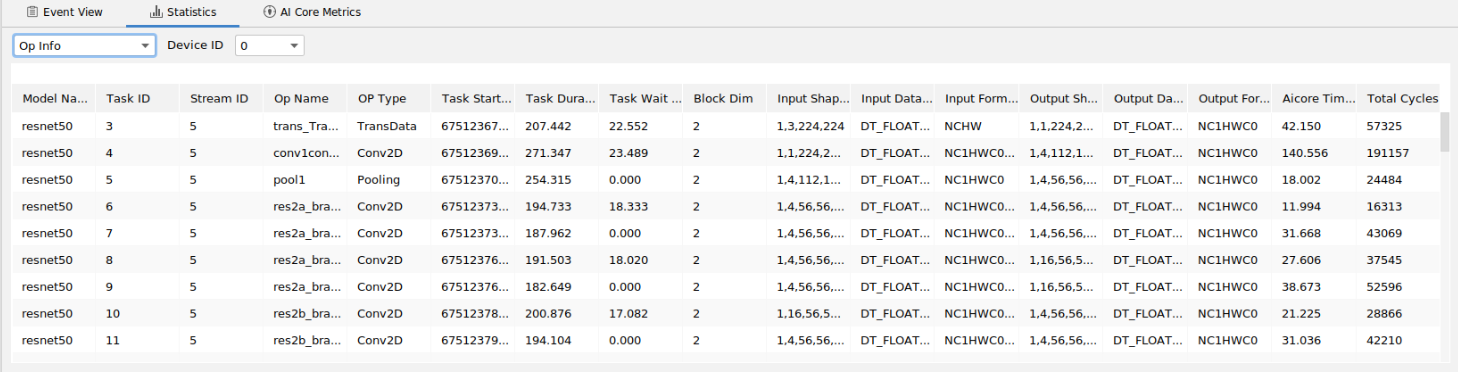

Op Info
|
字段名 |
字段解释 |
|---|---|
|
Model Name |
模型名称。 推理应用中存在离线模型调用时（ACL函数接口：aclModelExecute），本参数展示；不存在离线模型调用时，本参数不展示。 |
|
Task ID |
Task ID，用于识别task。 |
|
Stream ID |
Stream ID，用于识别stream。 |
|
Op Name |
算子名称。 |
|
Op Type |
算子类型。 |
|
Task Start Time |
Task的开始运行时间。 |
|
Task Duration(us) |
Task的运行耗时，单位为us。 |
|
Task Wait Time(us) |
上一个Task的结束时间与当前Task的开始时间间隔，单位为us。 |
|
Block Dim |
Task运行时所在的核。 |
|
Input Shapes |
算子的输入维度。 |
|
Input Data Types |
算子输入的数据类型。 |
|
Input Formats |
算子输入格式。 |
|
Output Shapes |
算子的输出维度。 |
|
Output Data Types |
算子输出的数据类型。 |
|
Output Formats |
算子输出格式。 |
|
Aicore Time(us)（仅采集方式为Task-Based时展示） |
AI Core运行时间，单位为us。 |
|
Total Cycles（仅采集方式为Task-Based时展示） |
该Task的所有指令的cycle总数。 |
