精度问题分析流程

精度比对完成后若存在精度问题，则需要进行问题分析并找出解决方案，图1以Caffe推理应用场景为例提供精度问题分析基本思路参考。

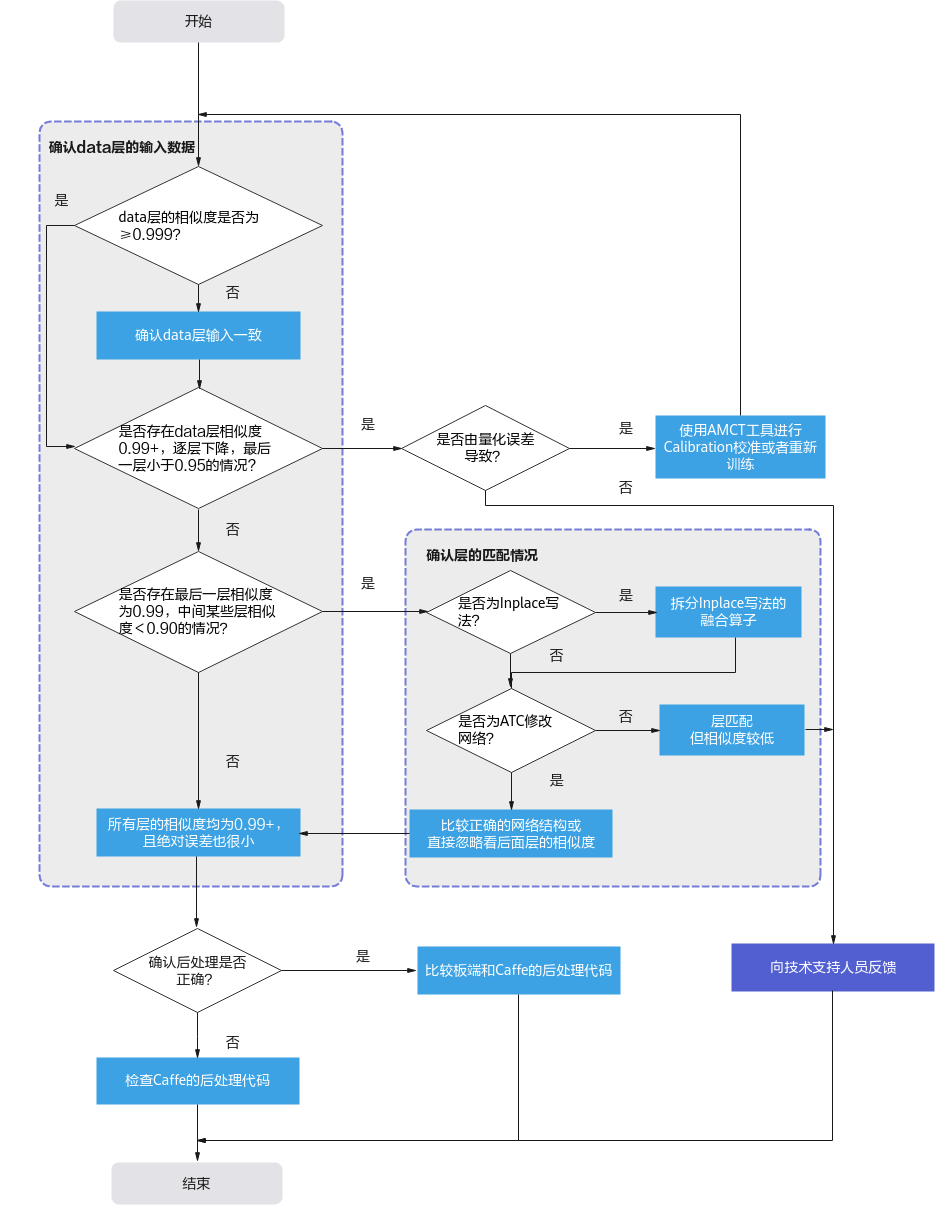

图1 精度问题分析基本思路

以下介绍图1中各步骤的具体操作：

  1. 确认第一层data层的输入数据是否正确：找一张有精度问题的图片，编译、指令仿真、Caffe都用这张图片。比较仿真和Caffe每层的相似度。而后按照上图中顺序进行判断。
  2. 确认data层的相似度是否为≥0.999：
    • 是：执行下一个判断。
    • 否：确认data层输入一致。检查均值[mean_file]、缩放[data_scale]、预处理方式[norm_type]，是否和Caffe一致。（Mxnet和Darknet(yolo)）网络训练时，默认是RGB，所以转换模型时需要配置[RGB——order]为RGB。
  3. 确认是否存在data层相似度0.99+，逐层下降，最后一层小于0.95的情况：
    • 是：确认是否量化误差导致。

      修改ATC的配置项，配置[dump_data]为1，输出校准数据到mapper_quant目录。

      配置[forward_quantization_option]为1，即只做数据量化，权重不量化。比较mapper_quant和caffe的相似度，如果相似度达标，说明是权重量化误差导致。

      配置[forward_quantization_option]为2，即只做权重量化，数据不量化。比较mapper_quant和caffe的相似度，如果相似度达标，说明是数据量化误差导致。

      • 是：使用AMCT工具进行Calibration校准或者重训。
      • 否：向技术支持人员反馈问题。
    • 否：执行下一个判断。
  4. 确认是否存在最后一层相似度为0.99，中间某些层相似度＜0.90的情况：
    • 是：确认层的匹配情况。

      ATC优化网络结构，以适应硬件执行，所以相似度比较时有可能层和Caffe不匹配。

      1. 判断是否为Inplace写法，即top与bottom名称相同。某些层不支持Inplace，需要拆分。例如conv + tanh，在Caffe支持Inplace，只输出tanh的数据，而ATC不支持conv与tanh融合，分别输出conv和tanh，所以比较时需要注意。
      2. 判断是否为ATC修改网络。请查看cnn_net_tree.dot（ATC编译时生成），和原来的prototxt比较，是否修改了网络结构。如SPP层拆分为Pooling和Concat，所以要与Concat的结果比，或直接观察后面层的相似度（即执行下一个判断）。
      3. 层匹配，但相似度较低，向技术支持人员反馈问题。
    • 否：执行下一个判断。
  5. 如果所有层的相似度均为0.99+且绝对误差也很小，则可能是后处理的问题，确认后处理是否正确。

    假设Caffe的结果经过Caffe的后处理画框或分类，则把仿真结果也使用Caffe的后处理，观察是否正常画框或分类。

    如果正常，则说明是板端后处理问题，请比较板端和Caffe的后处理代码。

    如果不正常，而数据的相似度为0.99且绝对误差很小，则说明Caffe的后处理代码对数据很敏感，请检查Caffe的后处理代码。

  6. 向技术支持人员反馈问题。

    请将以下信息反馈给技术支持人员：

    • 如果是Caffe则返回prototxt、caffemodel，如果是PyTorch则返回ONNX模型和py定义，pth文件。如果不方便提供模型，请提供问题层对应的prototxt、py、pth、weights和输入/输出数据。
    • 编译用的参数、图片、均值文件。
    • 编译时打印的ATC版本号，如：Mapper Version 1.0.0.0_B010(PICO_1.0) 2110161033840ed952(CPU)(INST_2.0.9)
