简介

MindStudio支持TIK算子的可视化调试，可以实现断点设置、单步调试、连续运行直到结束或下一断点、查看变量信息、退出调试等功能。

前提条件

完成环境变量配置，需要完成用户级别的环境变量配置。若没有配置，请参考以下操作。
1. 修改~/.bashrc文件。在文件中添加如下内容。
```
# Ascend-cann-toolkit环境变量（请根据实际路径修改）
source $HOME/Ascend/ascend-toolkit/set_env.sh
```
2. 执行命令。
```
source ~/.bashrc
```

已完成TIK算子实现代码。

操作步骤

本章节以add算子为例介绍TIK功能调试方法。

编写add算子调试代码.py文件。

完整代码示例参考：(以文件名simple_add.py为例）

import numpy as np

from tbe import tik
from tbe.common.platform import set_current_compile_soc_info

def simple_add():
    tik_instance = tik.Tik(disable_debug=False)
    kernel_name = "tik_vec_add_128_float32"
    dst_ub = tik_instance.Tensor("float32", [128], tik.scope_ubuf, "dst_ub")
    dst_gm = tik_instance.Tensor("float32", (128,), tik.scope_gm,  "dst_gm")
    src0_gm = tik_instance.Tensor("float32", (128,), tik.scope_gm, "src0_gm")
    src0_ub = tik_instance.Tensor("float32", (128,), tik.scope_ubuf, "src0_ub")
    src1_gm = tik_instance.Tensor("float32", (128,), tik.scope_gm, "src1_gm")
    src1_ub = tik_instance.Tensor("float32", (128,), tik.scope_ubuf, "src1_ub")

    tik_instance.data_move(src0_ub, src0_gm, 0, 1, 16, 0, 0)
    tik_instance.data_move(src1_ub, src1_gm, 0, 1, 16, 0, 0)
    tik_instance.vec_add(64, dst_ub, src0_ub, src1_ub, 2, 8, 8, 8)
    tik_instance.data_move(dst_gm, dst_ub, 0, 1, 16, 0, 0)
    tik_instance.BuildCCE(kernel_name, [src0_gm, src1_gm], [dst_gm])

    return tik_instance

if __name__=='__main__':
    set_current_compile_soc_info（"Ascendxxx"）   # 请根据芯片实际版本设置，具体请参考set_current_compile_soc_info接口说明
    tik_instance = simple_add()
    data_x = np.ones((128,)).astype("float32")
    data_y = np.ones((128,)).astype("float32")
    feed_dict = {'src0_gm': data_x, 'src1_gm': data_y}
    model_data, = tik_instance.tikdb.start_debug(feed_dict=feed_dict,interactive=True) # 添加TIK调试代码
    print(model_data)

调试TIK Debug时，用户需自行修改tik_instance的描述为tik.Tik(disable_debug=False)，操作方法如下：

在add算子调试代码.py文件中添加如下加粗字体信息。

self.tik_instance = tik.Tik(disable_debug=False)

设置断点。
- 添加断点

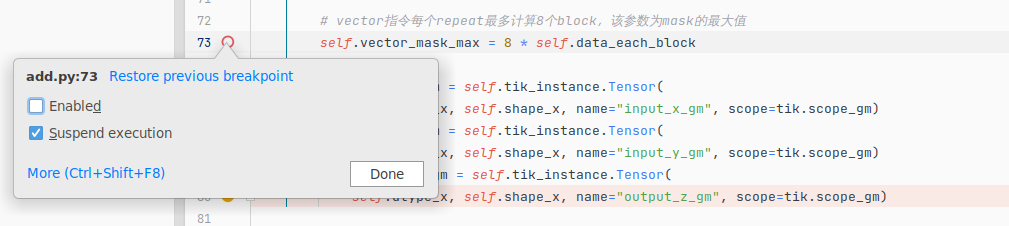

   单击需要设置tik断点的行，在弹出的对画框中选择“Tik Operator Breakpoint”。如图1。

  图1 设置断点
  - TIK断点必须添加在TIK 语句上。
  - 若一行代码被分为多行，需在最后一行设置断点。
- 删除断点
   在设置断点的地方，单击左侧的即可取消断点。
- Disable断点。若用户设置了多个断点，执行调试时想使用部分断点又不删除其他断点，则可以通过该功能将暂不使用的断点Disable，操作方法如下：
  右击已经设置断点的代码行号处的，在弹出界面中取消勾选“Enabled”，可以看到原有断点标识变成，则再执行调试功能时，该断点不生效。

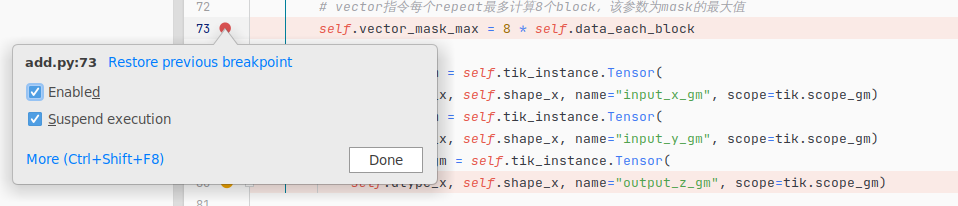

  图2 断点Disable
- Enable断点。若已经有部分断点设置了Disable，执行新的调试功能时想使原有Disable的断点生效，则可以通过该功能实现。操作方法如下：
  右击已经Disable断点处的，在弹出界面中勾选“Enabled”，可以看到原有断点标识变成，则后续执行调试功能时，该断点生效。

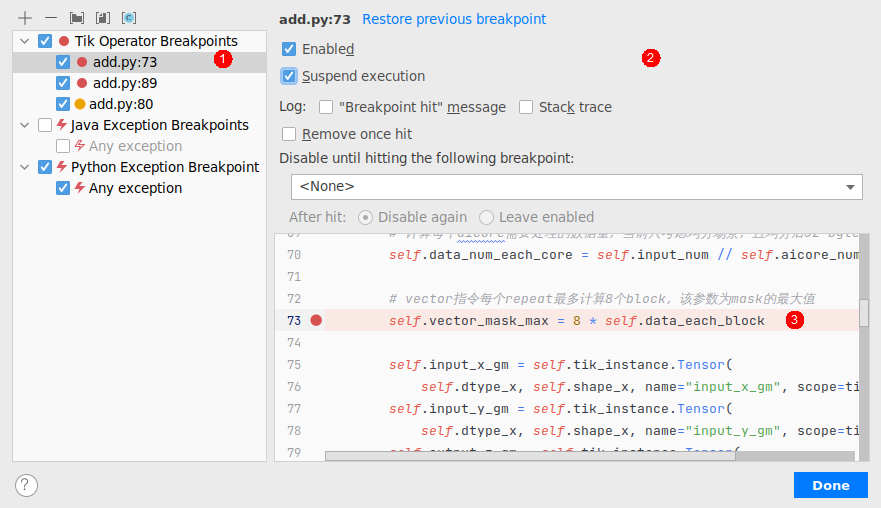

  图3 断点Enable
- 查看断点。通过该功能，用户可以查看设置过的断点。
  单击Disable断点或Enable断点界面的“More(Ctrl+Shift+F8)”，弹出图4所示断点查看界面。

  图4 TIK 断点查看界面

  左侧序号1断点列表展示了当前代码中所设置的所有断点，序号2对应相应断点的停用（Disabled）或启用（Enabled）功能，序号3为代码预览区域。
  - 单击左侧断点列表中，断点左侧的复选框，勾选表示该断点启用，相应序号2处“Enabled”功能被勾选，同时在代码预览区域中，对应代码行左侧行号处显示图标；取消勾选表示该断点停用，相应序号2处“Enable”功能被取消勾选，同时在代码预览区域中，对应代码行左侧行号处显示图标。
  - 选中断点列表处的断点，单击上方的可以删除断点，同时代码预览区域，相应代码行号处的断点图标随之删除。
  - 在代码预览区域，代码行号处单击，则该行被标记为断点，同时断点列表中会自动增加该断点信息。
运行调试。
- 首次调试，右键单击simple_add.py文件选择“Tik Operator Debug”运行调试。
- 非首次调试，可以通过单击工具栏或“Shift+F9”按键运行调试。
调试执行。

调试执行操作步骤请参见调试执行。
