对于原始模型文件（.pb、.onnx、.prototxt）或转换成功的.om模型文件，可以在MindStudio界面呈现其网络拓扑结构，并可以查看模型所使用的算子。下文中以.om模型文件为例展示模型可视化功能。
操作步骤
- 依次单击菜单栏，或在工具栏选择

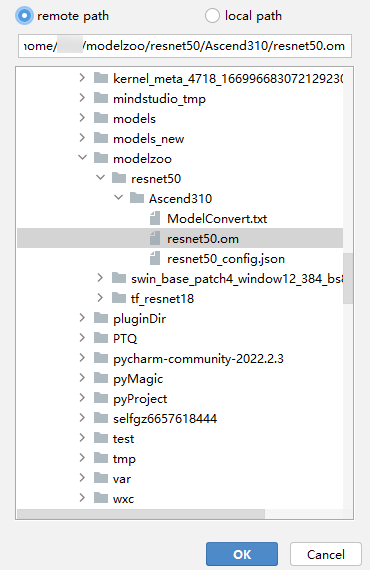

，在弹出窗口中选择要可视化的模型，例如此处的resnet50模型文件。

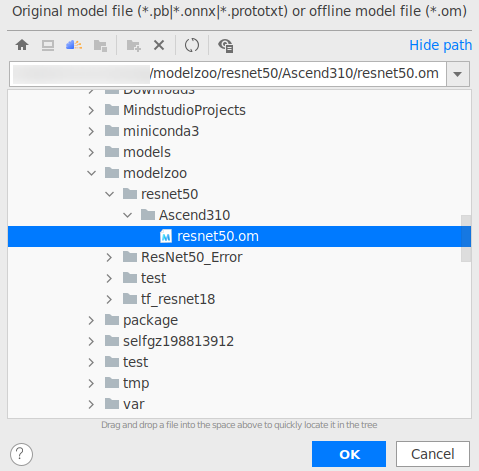

- 鼠标左键双击resnet50.om模型文件或者单击“OK”，打开模型可视化界面。

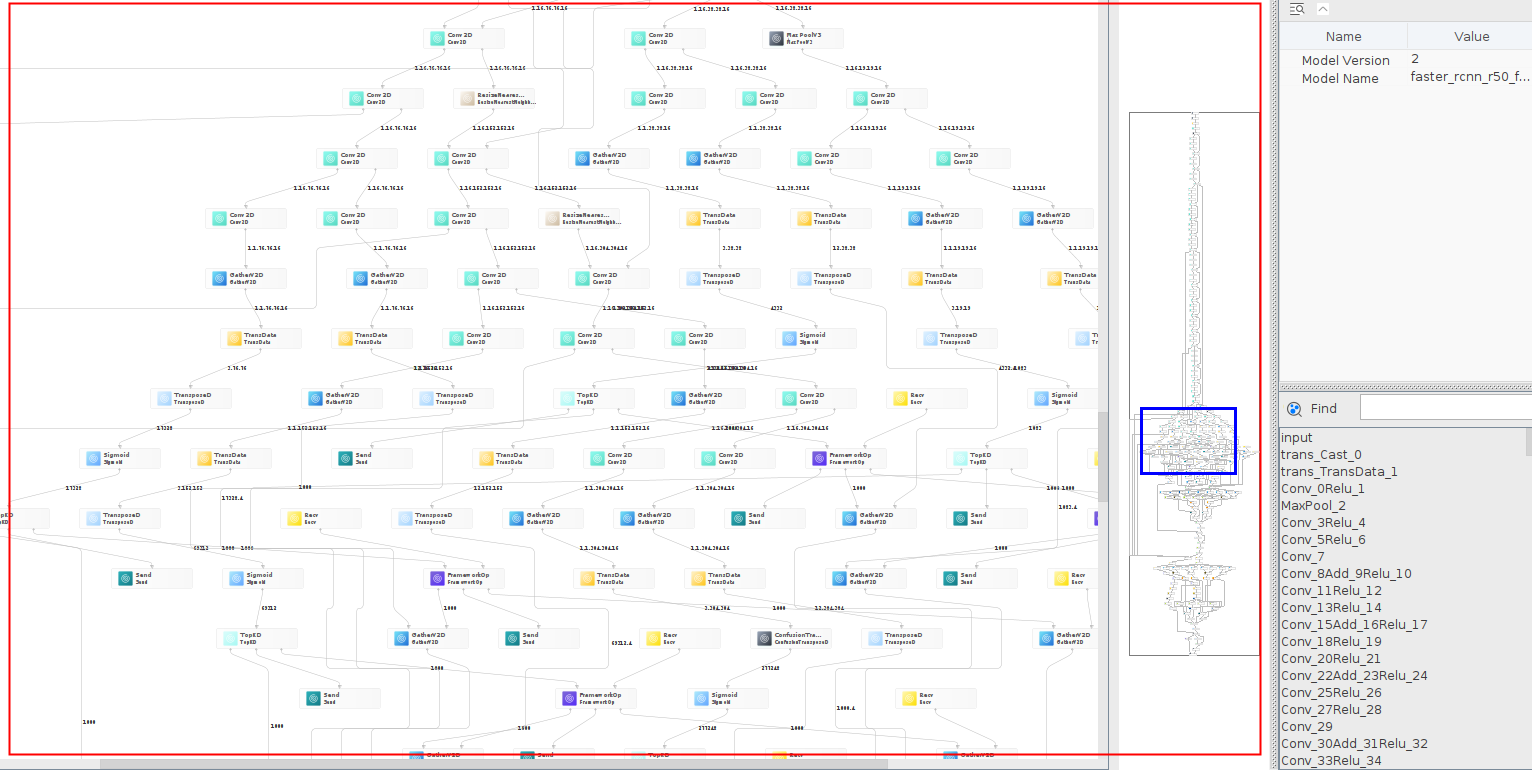

- 图3为模型可视化优化前的排版和结构。
- 图4为模型可视化优化后的排版和结构。

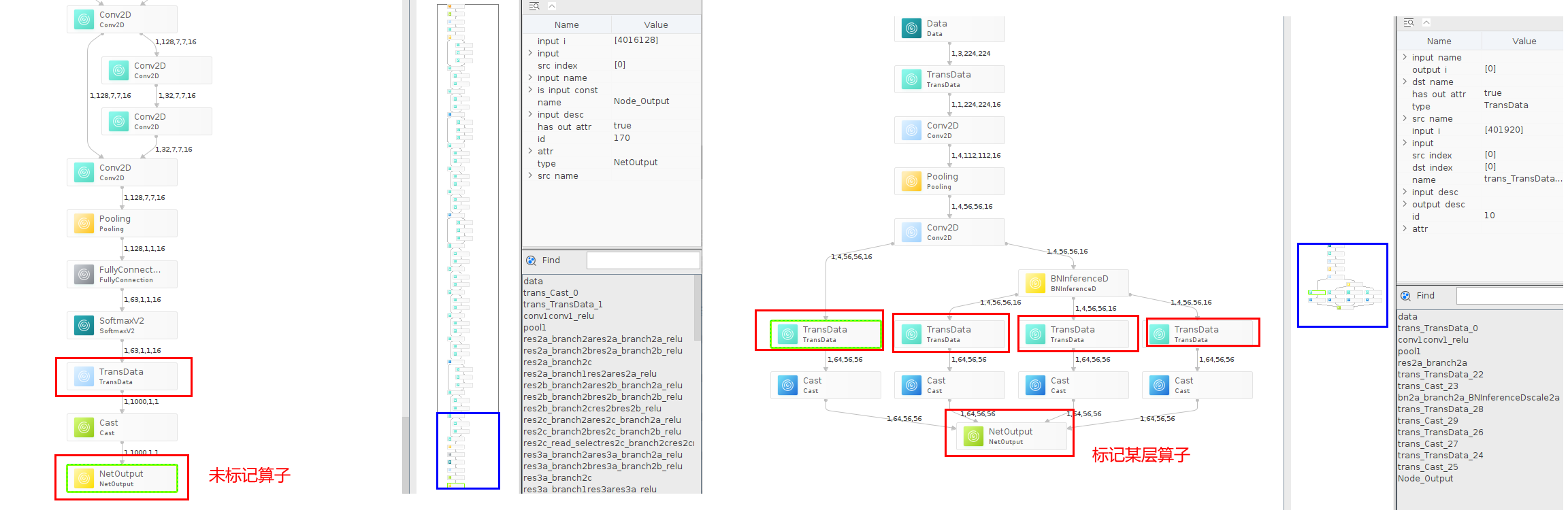

以root用户安装node.js工具和dagre-d3插件后，可以优化模型可视化的排版布局效果，使整个网络拓扑结构更加清晰有条理，安装方式如下所示：- 安装node.js工具
- ubuntu操作系统：apt install nodejs
- CentOS、EulerOS和麒麟OS：
- 如在官网下载软件包。
- 解压软件包。
- 配置环境变量：export NODE_HOME=<软件包解压目录>和export PATH=<软件包解压目录>/bin:$PATH
- 安装dagre-d3插件
- npm install dagre-d3 -g
- 配置环境变量：export NODE_PATH=<软件包安装目录>
- 安装node.js工具
可视化界面说明
- 查看算子信息

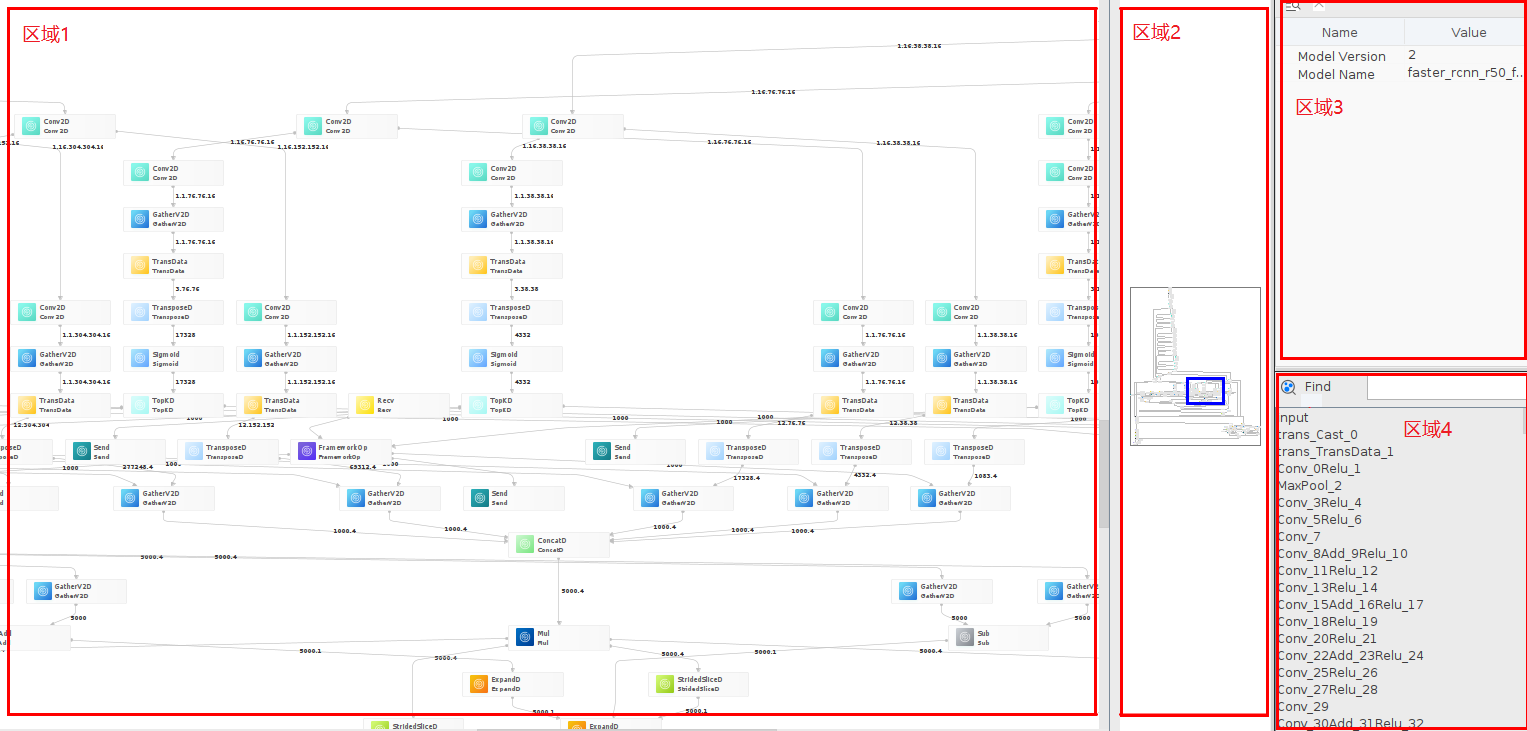

图4区域1中展示了模型文件中所有的算子，单击某层算子，该层算子会出现绿色选中框，区域3会展示该算子的详细信息，包括算子名称、算子输入、输出等信息。单击区域2中的
图标，将展开算子的所有参数信息，用户也可以逐层单击相关参数左侧的展开按钮
，查看参数的详细信息；单击
折叠所有的算子信息。区域2会展示该网络模型的整体结构，包括区域3中展示的算子在整体网络结构中的位置，即图中的蓝色框选择位置。下拉区域1，区域2中的蓝区选择框随之往下移动。区域1展示框放大和缩小，区域2蓝色框随之缩小和放大。
- 上/下滑动鼠标滚轮，可以控制模型可视化区域的上/下移动。
- 按住Ctrl键+上下滑动鼠标滚轮，可以实现模型可视化区域的放大/缩小。
- 查看算子输出维度和shape信息
图4区域1中还展示了每一层算子输出的维度和shape信息，如每一层算子连接线中间的1,224,224,4等shape信息，将鼠标移至某个shape上面，在其上面会显示算子输出的维度信息，例如NCHW以及NC1HWC0等维度。
- 搜索算子

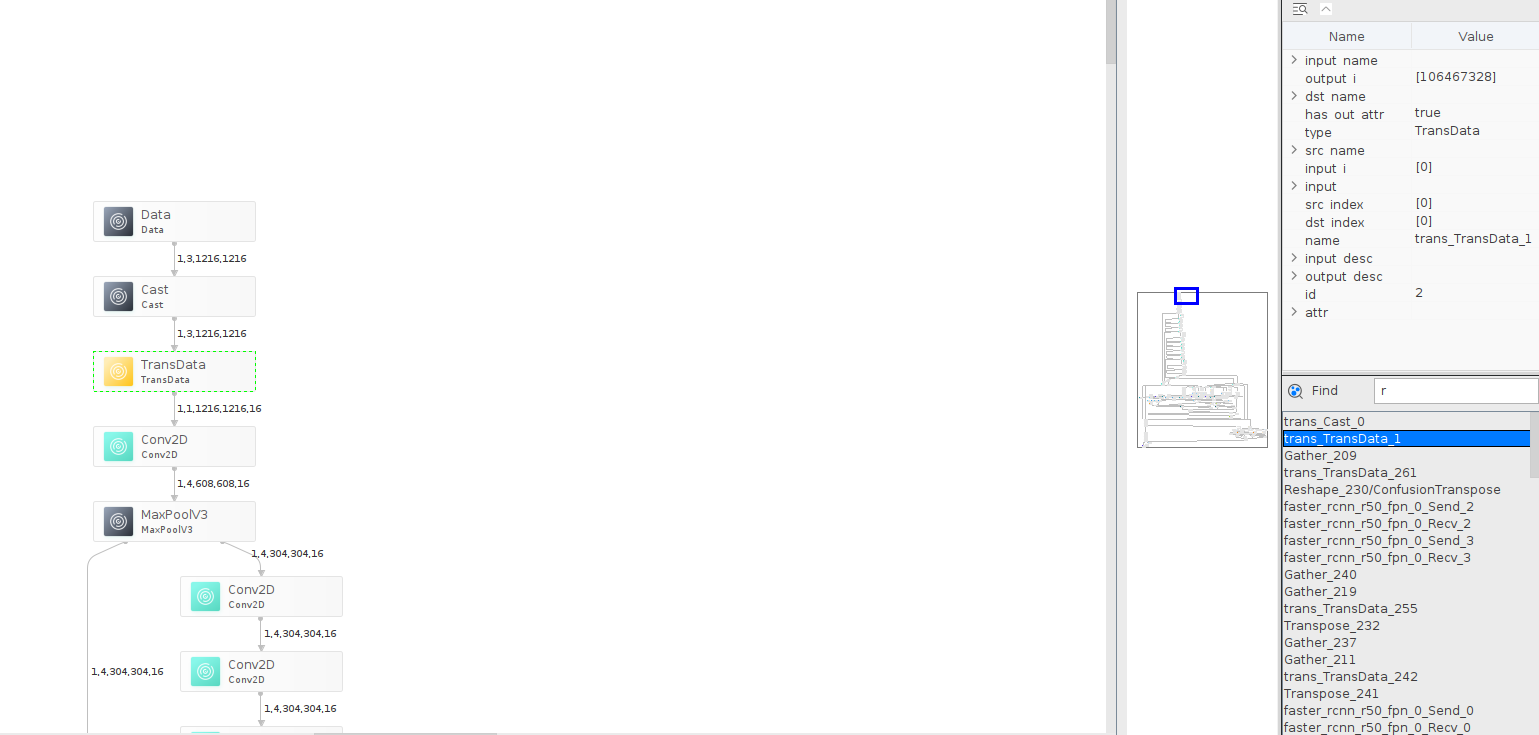

图4区域4中的“Find”输入框中输入算子名称，下方搜索区域会列出相关的算子。选择其中一个算子，区域1中的网络拓扑结构中相应算子会显示绿色选中框，区域3会展示该算子的详细信息。如图5所示。
- 搜索算子内部信息
选区域1中某层算子，单击区域3中的
展开按钮，将会展示该层所包括的所有算子的信息，单击区域3上方的
或在该区域中使用“Ctrl+F”快捷键，弹出图6所示搜索界面。用户在输入框中输入想要查询的信息，比如算子的输入输出、属性等信息，然后在图6界面中勾选搜索特性，单击“Find”进行查找，如果匹配到相关信息，则右侧区域框中相关信息会高亮显示，否则会提示“Value not found”。单击Close退出搜索。
参数解释：
- Case sensitive：大小写敏感。
- Wrap Search：循环搜索。
- Backward：反向搜索。
- 查看模型输出节点信息
由于模型转换时Select了名称为res2a_branch2a、bn2a_branch2a、scale2a_branch2a、res2a_branch2a_relu的算子，则在.om模型文件可以看到Select算子的输出直接作为模型的输出，如图7中标记红色的信息，用户可以单击相应的TransData算子，查看相应的输入信息。
- 查看模型输出节点的数据类型

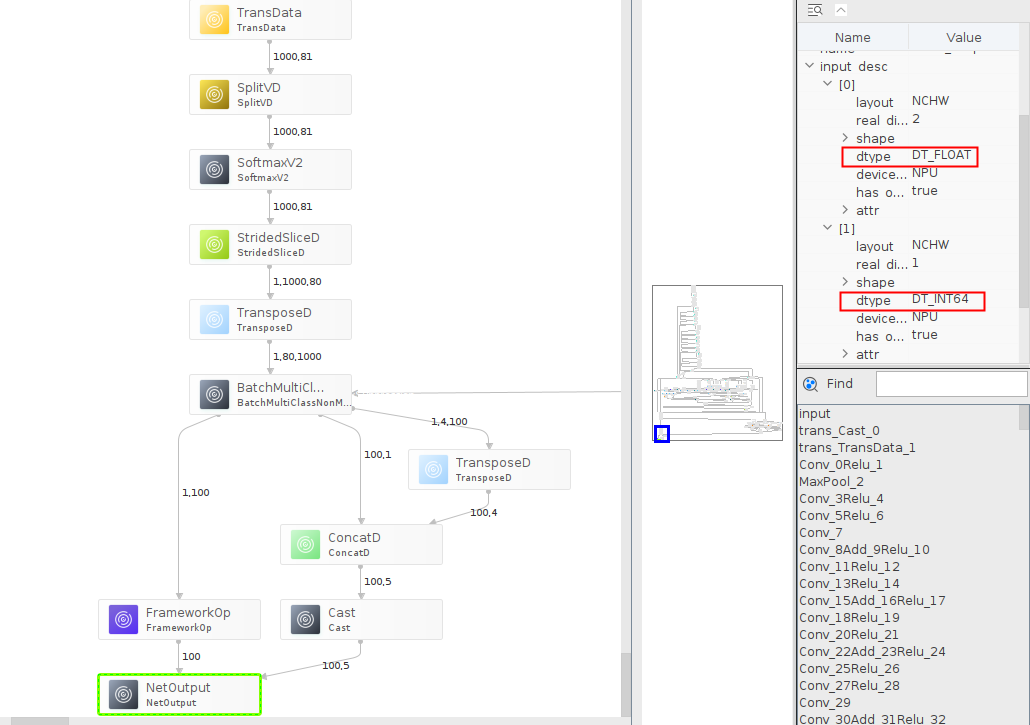

如果模型转换时设置了Select节点的输出类型，对应执行转换章节“Model Information”页签中Output Nodes区域下方节点的Data Type类型，模型转换完毕，用户可以单击NetOutput节点，查看不同输入节点的数据类型。
如果模型转换时只设置了“Model Information”页签中的“Output Type”参数取值，没有Select节点，则模型转换完毕，单击NetOutput节点，查看输入数据类型即可。
dtype为DT_FLOAT，表示数据类型为FP32，dtype为DT_FLOAT16表示数据类型为FP16，dtype为DT_UINT8表示数据类型为UINT8。
图8 模型输出数据类型查看
