插件框架开发

Vision SDK提供的插件框架，定义了如何生成标准插件，从而实现插件间的数据对接、插件属性设置。Vision SDK目前支持单输入、单输出、多输入、多输出插件。

1. 开发插件类。
   1. 继承“MxPluginBase.h”中的MxPluginBase基类，并自定义插件类名。
   2. 重写基类中的Init()、DeInit()、Process()三个成员函数，参见表1。
   3. MxpluginBase中包含了“status_”、“deviceId_”、“dataSource_”三个公共属性，参考表2，公共属性可通过pipeline文件进行配置。

      表1 成员函数说明

      成员函数	说明
      Init()	该接口仅调用一次，用于实现配置参数获取、业务逻辑初始化（例如插件内可复用内存的申请）。
      DeInit()	该接口仅调用一次，用于实现去初始化任务（例如内存释放）。
      Process()	该接口由数据驱动，用于接收上游插件传入的数据，并在完成用户的业务处理逻辑后，向输出端口发送结果。

      表2 插件公共属性说明

      公共属性	说明
      status_	该属性指定插件运行方式为同步执行或异步，int类型，取值范围[0, 1]，0为异步，1为同步，默认为0（异步执行），请用户根据实际情况设置。
      deviceId_	该属性指定插件运行的芯片，int类型，默认与pipeline配置文件中开头的deviceId相同，请用户根据实际情况设置。
      dataSource_	该属性指定插件处理数据的来源，string类型，默认为“auto”，用户可指定上游插件名称作为数据来源，请用户根据实际情况设置。

2. 注册属性与获取属性值。
   属性用于提升插件的通用性，可通过修改pipeline配置文件中插件的属性来实现参数传递，进而达到适配业务的目的。

   1. 注册元件属性。

      用户重写DefineProperties函数，并按照如下方式注册自定义属性：

      1 2 3 4

      std::vector<std::shared_ptr<void>> properties; std::shared_ptr<ElementProperty<string>> outputResizeHeight(new ElementProperty<string> {STRING, "resizeHeight", "resizeHeight", "the height of the resized output image", 640, 6, 4096}); properties.push_back(parentNameSptr); return properties;

      其中ElementProperty为描述属性的结构体，内容和说明如下：

      1 2 3 4 5 6 7 8 9 10

      template<class T> struct ElementProperty { PropertyType type; // 属性数据类型，可选STRING, INT, UINT, FLOAT, DOUBLE, LONG, ULONG。 std::string name; // 属性名称，用于获取属性值（在获取属性值章节中介绍）。 std::string nickName; // 属性别名，保留字段。 std::string desc; // 属性描述，介绍该属性的功能。 T defaultValue; // 属性默认值。 T min; // 属性最小值，按需填写，例如STRING类型数据无最小值，可填“NULL”。 T max; // 属性最大值，按需填写，同上。 };

   2. 获取元件属性值。

      在“Init()”函数中，插件对应的属性值将通过“configParamMap”入参传入，可通过属性名称获取。

      1 2	std::shared_ptr<string> outputResizeHeight = std::static_pointer_cast<string>configParamMap["resizeHeight"]); std::string parentName = *outputResizeHeight.get();

3. （可选）定义端口属性。

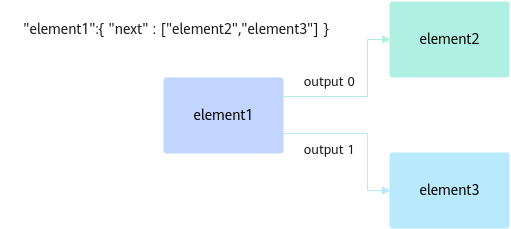

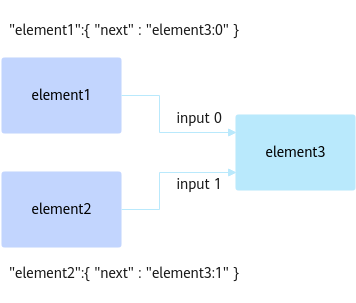

   插件的输入和输出端口分别用于接收输入数据和发送输出结果，插件支持注册多个输入/输出端口（参考多输入/输出插件端口创建）。

   端口类型包括静态和动态两种（参考动态端口创建）：静态端口为创建元件后必然生成的端口，端口必须有连接，否则Stream创建失败，动态端口数量可变，根据实际需要创建。

   通过重写DefineInputPorts与DefineOutputPorts函数，用户可以定义端口，以单输入静态端口为例，按照如下方式注册端口自定义属性：

   • “DefineInputPorts”中，通过GenerateStaticInputPortsInfo()接口构建静态输入端口信息MxpiPortInfo，Vision SDK获取“DefineInputPorts”的返回值用于创建端口。
   • 接口入参为一个二层vector，内层vector用于定义端口支持的数据格式（端口格式用于区分元件端口是否允许连接，目前已有端口格式请参考表3），例如："image/jpeg"为JPEG图像解码前数据，用户可以给单个端口定义多个数据格式（以推理插件为例：{"metadata/object", "metadata/class"}）。
   • 接口外层vector用于区分端口数量，例如：{{"image/jpeg"}, {"metadata/object"}}表示创建两个端口，第一个为“jpeg”格式，第二个为“object”格式。


     自定义字符串只支持以英文字母开头，可使用字母，阿拉伯数字与下划线。建议使用"一级类别/二级类别"命名，例如"image/yuv"。

   • 同样的方式，在“DefineOutputPorts”定义输出端口。
     • 基类中：

       1 2 3 4 5 6 7

       MxpiPortInfo MxPluginBase::DefineInputPorts() { MxpiPortInfo defaultInputPortInfo; std::vector<std::vector<std::string>> value = {{"ANY"}}; GenerateStaticInputPortsInfo(value, defaultInputPortInfo); return defaultInputPortInfo; }

     • 推理插件中：

       1 2 3 4 5 6 7

       MxpiPortInfo MpModelInfer::DefineInputPorts() { MxpiPortInfo inputPortInfo; std::vector<std::vector<std::string>> value = {{"image/yuv"}}; GenerateStaticInputPortsInfo(value, inputPortInfo); return inputPortInfo; }

   目前已开发的插件所使用到的端口格式如表3：

   表3 端口格式

   端口	类型
   原图	image/jpeg
   视频	video/x-h264
   解码图	image/yuv image/rgb
   目标框	metadata/object
   图像类别	metadata/class
   图像属性	metadata/attribute
   图像特征	metadata/feature-vector
   张量	metadata/tensor
   绘图单元	metadata/osd
   语义分割像素	metadata/semanticseg
   纯文本	metadata/texts
   目标关键点	metadata/keypoint
   序列化结果	result/json-result
   兼容任意	ANY，表示可以匹配任意格式数据，即这个端口可以与任意端口相连。

   表4 插件描述

   插件	输入	输出	简述
   mxpi_imagedecoder	image/jpeg	image/yuv或 image/rgb或 metadata/object	图片解码，分块时支持metadata/object。
   mxpi_videodecoder	video/x-h264	image/yuv或 image/rgb	视频解码。
   mxpi_imageresize	image/yuv或 image/rgb或 metadata/object	image/yuv或 image/rgb	图片缩放。
   mxpi_tensorinfer	metadata/tensor或 image/yuv	metadata/tensor	张量推理。输入张量或者图片，输出张量。
   mxpi_modelinfer	image/yuv	metadata/object或 metadata/class或 metadata/attribute或 metadata/feature-vector或 metadata/tensor	推理图片，不同模型后处理会得到不同结果：目标框、属性或特征。 不使用后处理时，直接输出推理结果。
   mxpi_imagecrop	metadata/objectbox	image/yuv或 image/rgb	图片裁剪。
   mxpi_dataserialize	ANY	result/json-result	序列化为JSON字符串。

4. 插件框架构建与命名。
   插件源文件中，通过如下宏构建插件框架（其中“CustomPlugin”为用户自定义插件类名）。

   1	MX_PLUGIN_GENERATE(CustomPlugin) // Register a custom plugin using macro.

   插件名称对应于pipeline配置文件中的“factory”参数，在插件“CMakeLists.txt”文件中通过以下方式注册（其中“mxpi_customplugin”为插件名）。

   1 2	set(PLUGIN_NAME "mxpi_customplugin") add_compile_options("-DPLUGIN_NAME=${PLUGIN_NAME}")

动态端口创建

动态端口应用于可变输入或输出数据数量的场景，例如同步等待插件（mxpi_synchronize），等待的输入数据个数可以由用户配置。动态端口的数量可变，用户可根据需要通过编辑pipeline配置文件创建。

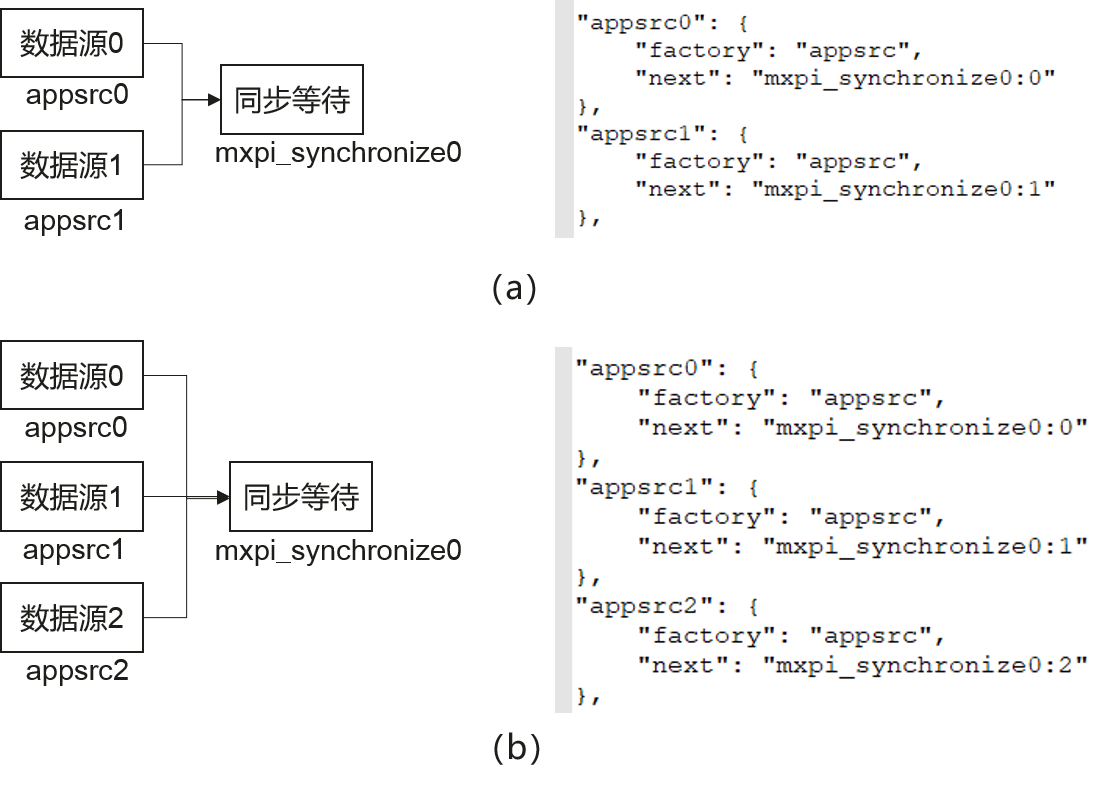

如图4所示，同步等待插件既可以创建两个也可以创建三个输入端口，图中右侧内容为pipeline配置文件对应内容。

图4 动态端口元件使用示例
