虚拟机手动绑核配置介绍

在虚拟机场景下使用ATB Models进行推理时，为提高性能，需要用户进行手动绑核操作：

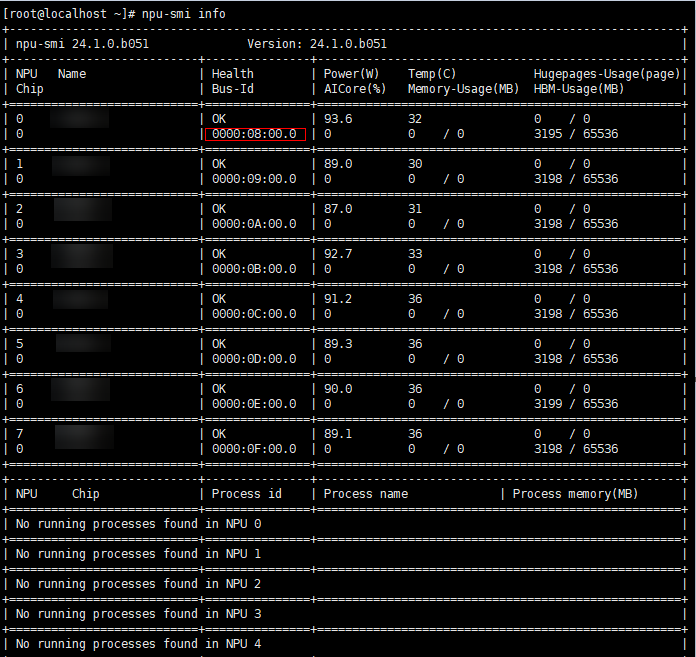

1. 在虚拟机中，使用npu-smi info命令查询npu对应的pci id，如图1所示。
   图1 npu 0对应的pci id为0000:08:00.0

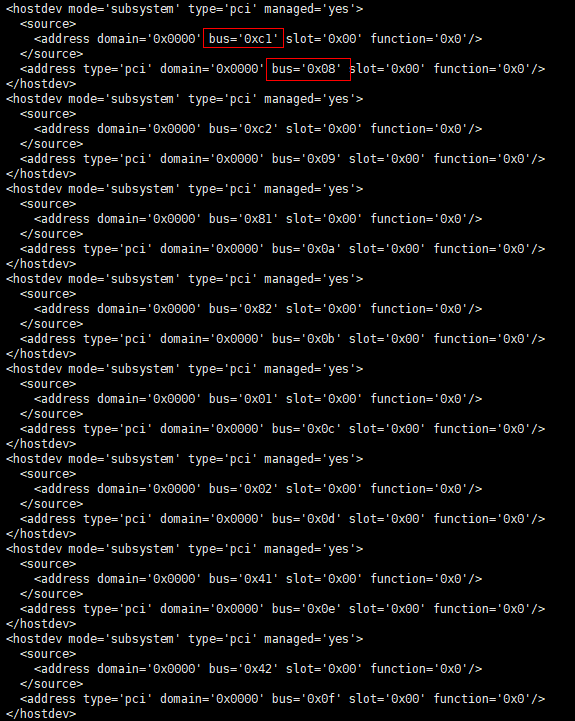

2. 查询物理机和虚拟机的pci id对应关系。在物理机上使用virsh edit {虚拟机名称}查询，虚拟机名称可通过virsh list --all查询到。
   查询页面如图2所示，其中可以找到物理机和虚拟机的pci之间的关系。

   图2 虚拟机上的pci id 0000:08:00.0对应了物理机的0000:C1:00.0

3. 在物理机上使用命令cat /sys/bus/pci/devices/{pci id}/numa_node查询NUMA（Non Uniform Memory Access Architecture） node，如图3所示。
   图3 0000:C1:00.0对应的NUMA node为6

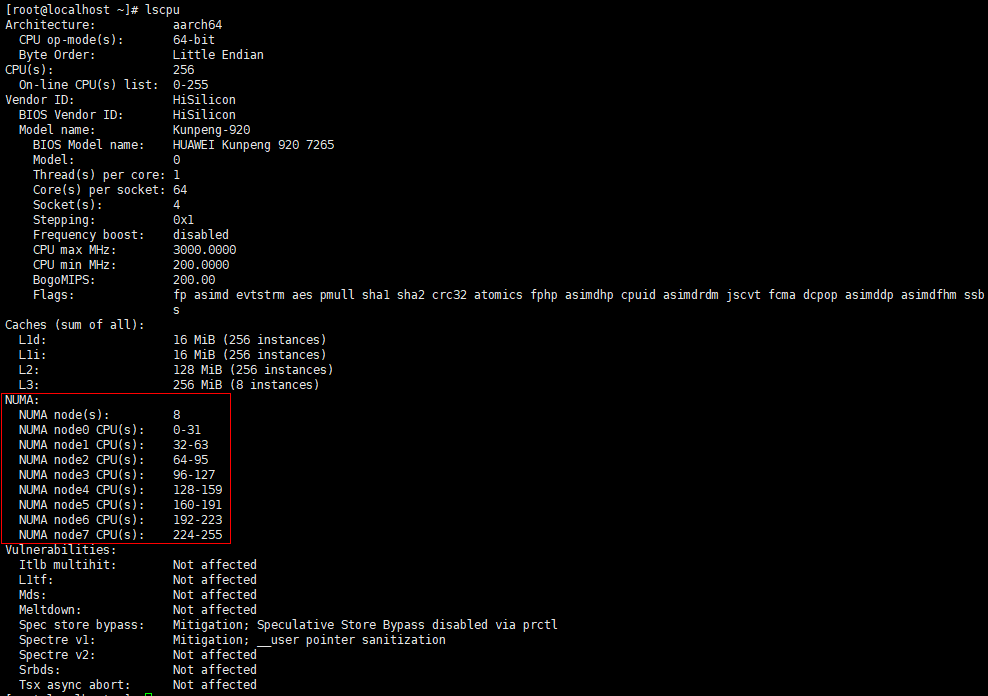

4. 在物理机上使用命令lscpu查询NUMA node对应的cpu，如图4所示。
   图4 NUMA node 6对应的cpu为192-223

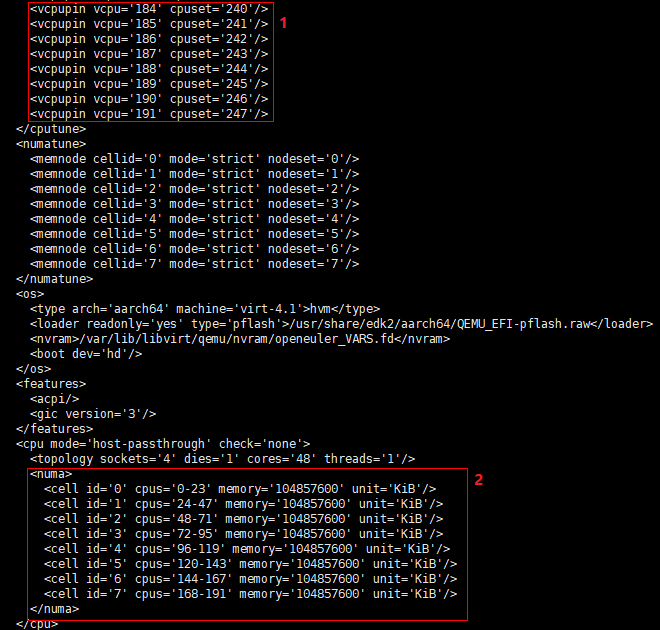

5. 查询物理机和虚拟机的NUMA node对应关系，在物理机上使用命令virsh edit {虚拟机名称}查询，虚拟机名称可通过命令virsh list --all查询。查询页面如图5所示：

   红框1表示了虚拟机cpu和物理机cpu的对应关系，如：虚拟机cpu 191对应了物理机247。

   红框2的<numa>中cell id='0' cpus='0-23'表示numa_node = 0时，虚拟机CPU号为0-23。

   物理机NUMA node 6的cpu为192-223，经查询，其对应虚拟机cpu为144-167，即物理机NUMA node 6对应虚拟机NUMA node 6，因此npu 0对应的虚拟机NUMA node为6。

   图5 虚拟机配置界面

6. 在虚拟机中执行echo x > /sys/bus/pci/devices/{pci id}/numa_node，其中x为5中查询到的npu对应的虚拟机NUMA node，pci id为虚拟机上的pci id。

   以npu 0为例，命令为echo 6 > /sys/bus/pci/devices/0000\:08\:00.0/numa_node。

   至此虚拟机npu 0完成绑核操作。

7. 通过查询MindIE LLM日志，验证绑核成功的npu。查询日志的方式请参见《MindIE日志及错误码参考》“日志参考 > MindIE LLM日志参考 > 查看日志”章节。

   当日志如下图6所示，即可显示绑定成功的npu。

   图6 绑定成功的npu
