有线网络

使用场景

在连接有线网络的情况下，新增、修改以及删除IP地址。

注意事项

• 进行网络配置时，请确保配置的IP地址正确，且与网络上的其它IP地址无冲突。不同网卡配置不同网段的IP地址，否则将导致网络异常。
• 进行网络配置时，如果两个网口连接在同一个局域网内，修改网络配置前，需要修改系统配置，否则可能导致同一服务器的两个网卡互相冲突。
  1. 通过SSH方式登录边缘设备后端命令行界面。
  2. 执行vi /etc/sysctl.conf命令，在其中添加net.ipv4.conf.all.arp_ignore=1和net.ipv4.conf.all.arp_announce=2配置项，执行:wq命令保存并退出。
  3. 执行sysctl -p命令更新配置。
• 成功完成网络配置时，后台Nginx服务会重启，重启完成后新配置生效，功能恢复正常。在使用SmartKit工具进行网络配置时，相邻操作间需要增加时间间隔（建议间隔10秒以上）。
• 配置网口1~4的默认网关时，为了防止设备脱管，需要为网口0添加一个管理路由。执行route add -net <管理ip>/<子网掩码位数> gw <网口0的默认网关> 网口0命令进行添加。

检测有线网络

1. 在主菜单中选择“管理 > 网络配置 > 有线网络”。

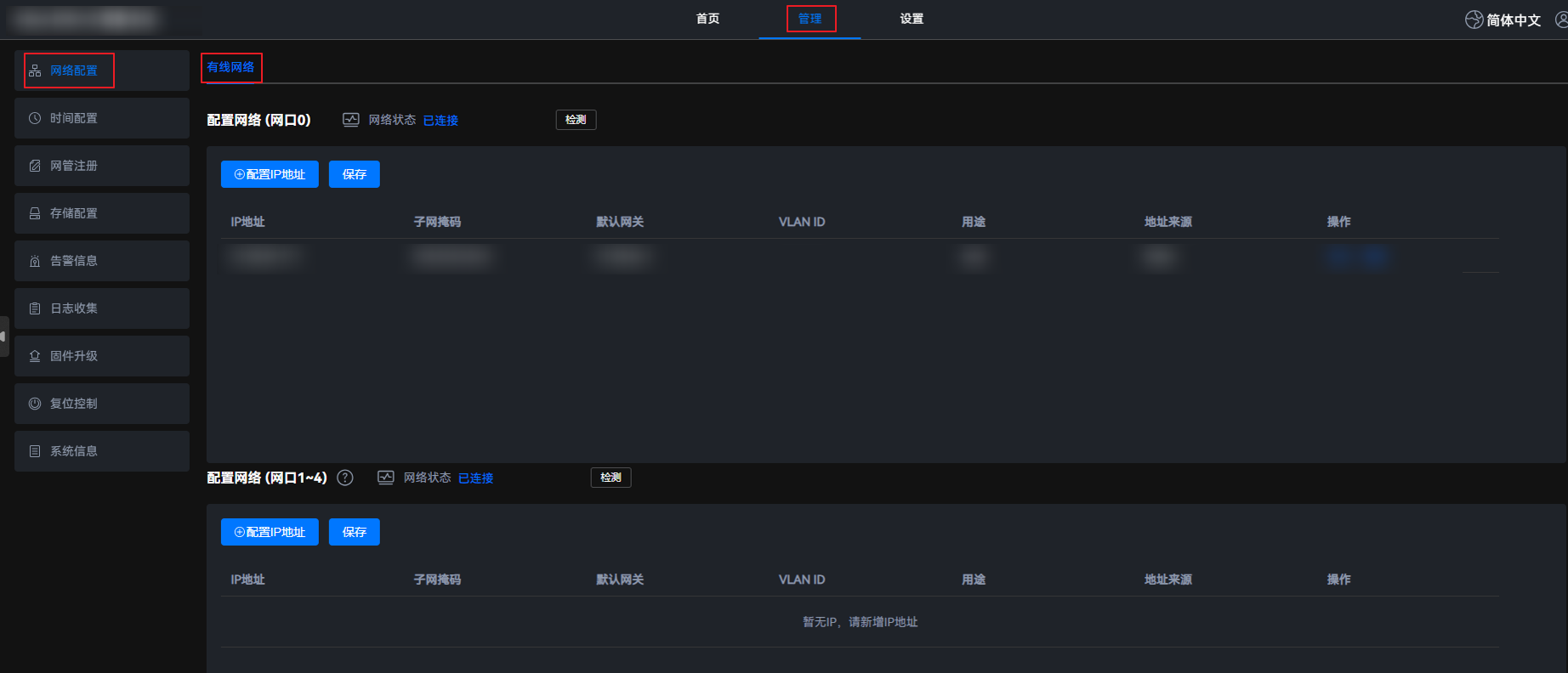

   图1 有线网络配置


2. 选择配置网络的网口，网口0或网口1~4。
   • 网口0对应设备硬件的。
   • 网口1~4对应设备硬件的网口1、网口2、网口3、网口4。

3. 单击网络状态后的“检测”，检查网络的连接状态。

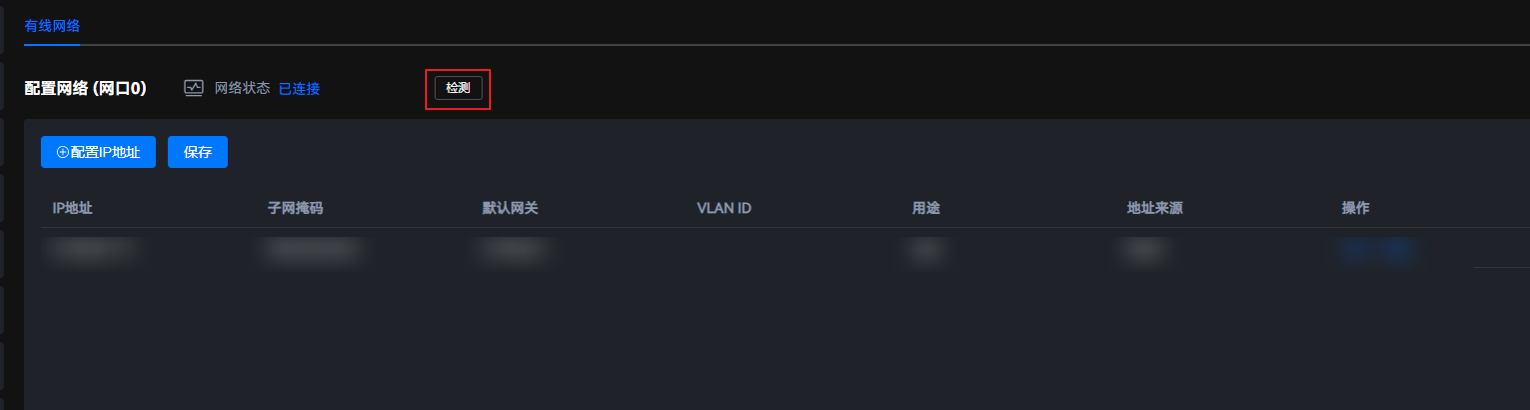

   图2 检测网络



   “检测网络状态”后的“已连接 1000Mb/s”为系统检测后的最新网络状态。

新增IP地址

1. 在主菜单中选择“管理 > 网络配置 > 有线网络”。
   图3 有线网络配置


2. 选择配置网络的网口，网口0或网口1~4。
   • 网口0对应设备硬件的。
   • 网口1~4对应设备硬件的网口1、网口2、网口3、网口4。

3. 单击“配置IP地址”，弹出“IP地址”窗口。

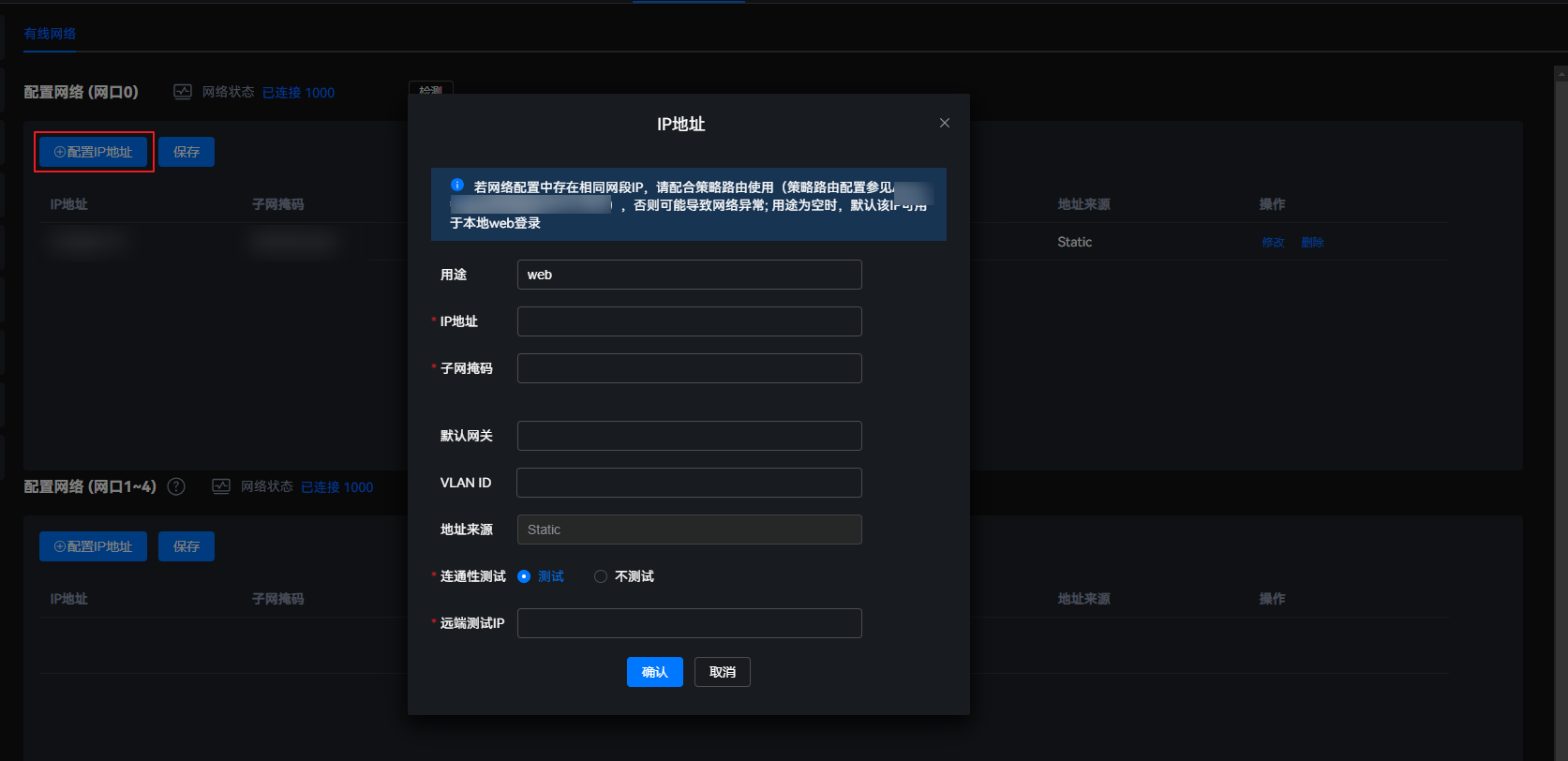

   图4 新增IP地址


4. 参考表1，配置IP地址相关参数。
5. 单击“确认”，保存配置信息。
6. 单击“保存”使配置生效。

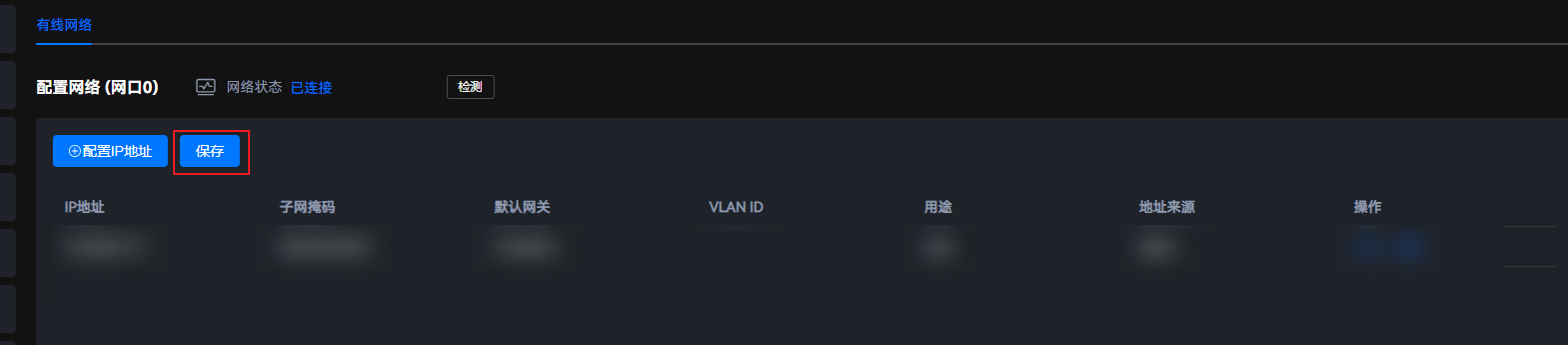

   图5 保存生效


修改IP地址

• 修改地址会导致网口相关业务中断，请谨慎操作。
• 修改IP属于高危操作，操作者需具备相应的网络知识，严格按照网络规划和操作指导书进行操作。

1. 在主菜单中选择“管理 > 网络配置 > 有线网络”。
   图6 有线网络配置


2. 选择配置网络的网口，网口0或网口1~4。
   • 网口0对应设备硬件的。
   • 网口1~4对应设备硬件的网口1、网口2、网口3、网口4。

3. 单击待修改IP地址后的“修改”。

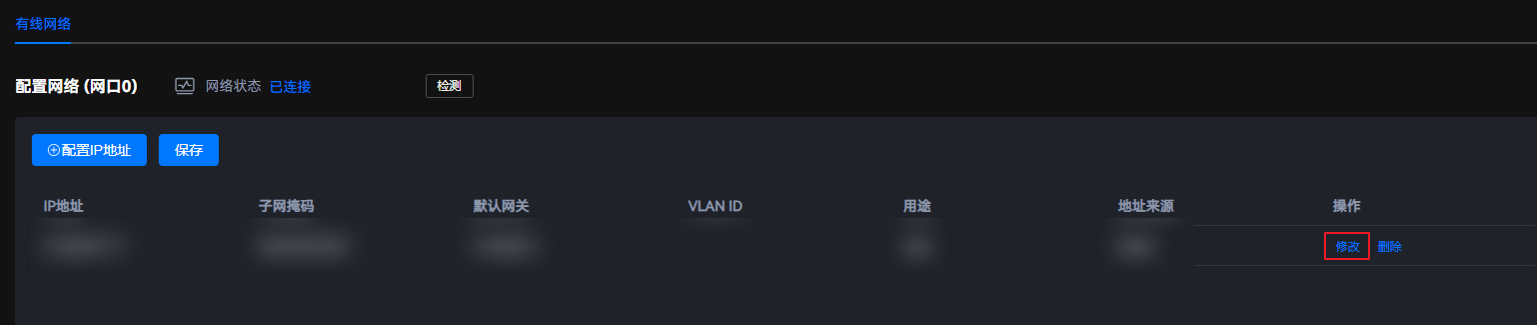

   图7 修改IP地址


4. 在弹出的“IP地址”窗口中，参考表1，修改IP地址。

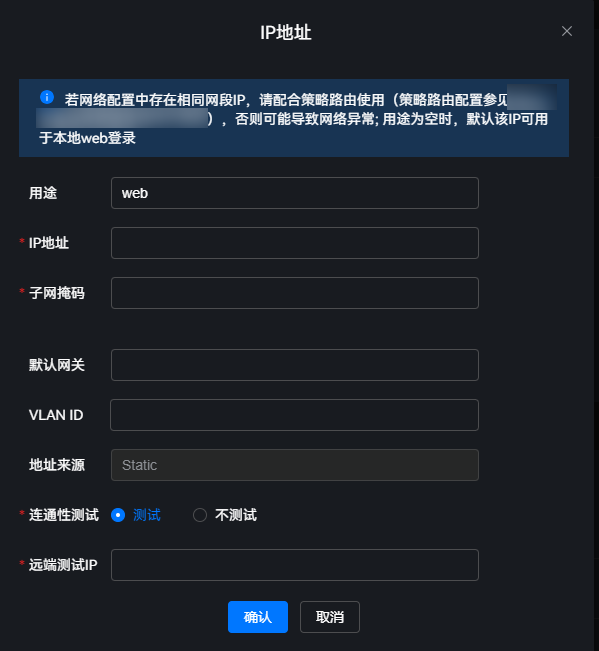

   图8 修改IP地址


5. 单击“确认”保存修改信息。
6. 单击“保存”使配置生效。
   图9 保存生效


删除IP地址

• 删除操作不可恢复，请谨慎操作。
• 当网口仅存在一个IP地址时，此IP地址仅可修改，不可删除。

1. 在主菜单中选择“管理 > 网络配置 > 有线网络”。
   图10 有线网络配置


2. 选择配置网络的网口，网口0或网口1~4。
   • 网口0对应设备硬件的。
   • 网口1~4对应设备硬件的网口1、网口2、网口3、网口4。

3. 单击待删除IP地址后的“删除”，弹出删除提示框。

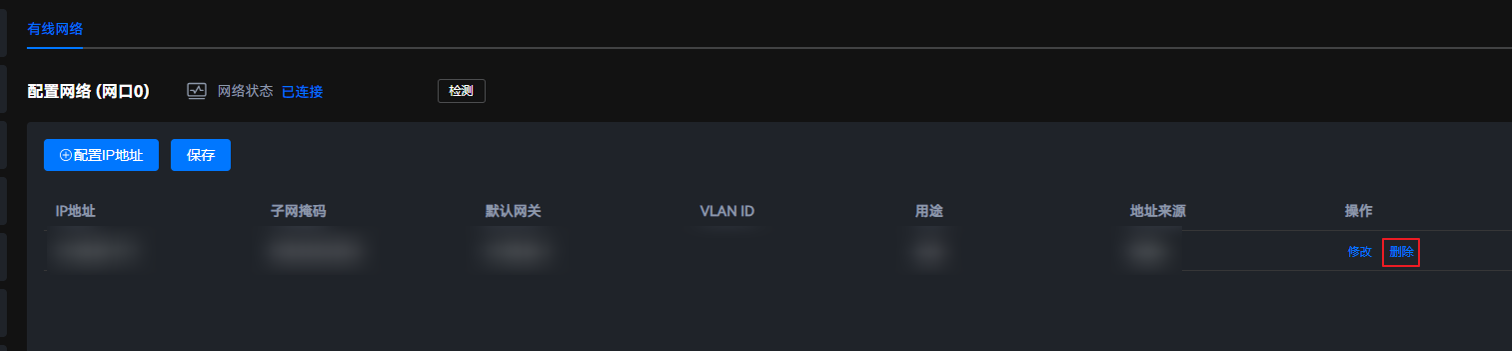

   图11 删除操作



   若删除配置IP地址区域下唯一的IP地址，会提示IP地址不能为空。

4. 单击“确认”，删除该IP地址。
5. 单击“保存”使配置生效。
   图12 保存生效


参数说明
