本流程以全量应用场景为例，描述整体故障诊断的对应流程，用户可参考图1中的使用流程和表1中说明完成操作。

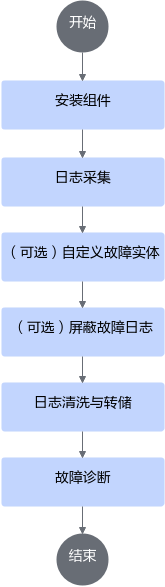

图1 使用流程图

表1 操作说明
关键操作	对应章节	说明
日志采集。根据日志采集目录，采集训练及推理、CANN以及主机和NPU相关日志。	日志采集目录结构	集群平台日志采集，请以实际的方式为主，此处仅以目录结构和采集示例为用户提供日志采集流程思路。
日志采集。准备“训练及推理前采集NPU环境检查文件”。	训练及推理前日志采集
日志采集。准备训练及推理中采集NPU网口统计指标、NPU状态监测指标、主机侧资源信息。	训练及推理中采集
日志采集。训练及推理后采集NPU环境检查文件、用户训练及推理日志、CANN应用类日志、主机侧操作系统日志、Device侧日志。	训练及推理后采集
（可选）支持用户自定义故障实体。	（可选）自定义故障实体	相关组件命令API接口说明请参见自定义故障实体接口。
（可选）支持用户对CANN应用类日志的ERROR日志进行屏蔽操作。	（可选）屏蔽故障日志	相关组件命令API接口说明请参见屏蔽故障日志接口。说明：关于CANN应用类日志的日志类别信息，请参见《CANN 日志参考》。
使用组件对采集目录进行清洗，并将完成清洗的各节点日志进行转储。	日志清洗与转储	对应章节中，清洗以单节点的日志清洗为例，实际集群需按节点数量进行对应次数清洗。相关组件命令API接口说明请参见日志清洗接口。
使用组件对完成清洗转储后的日志目录进行诊断。	故障诊断	相关组件命令API接口说明请参见故障诊断接口。
