整体架构

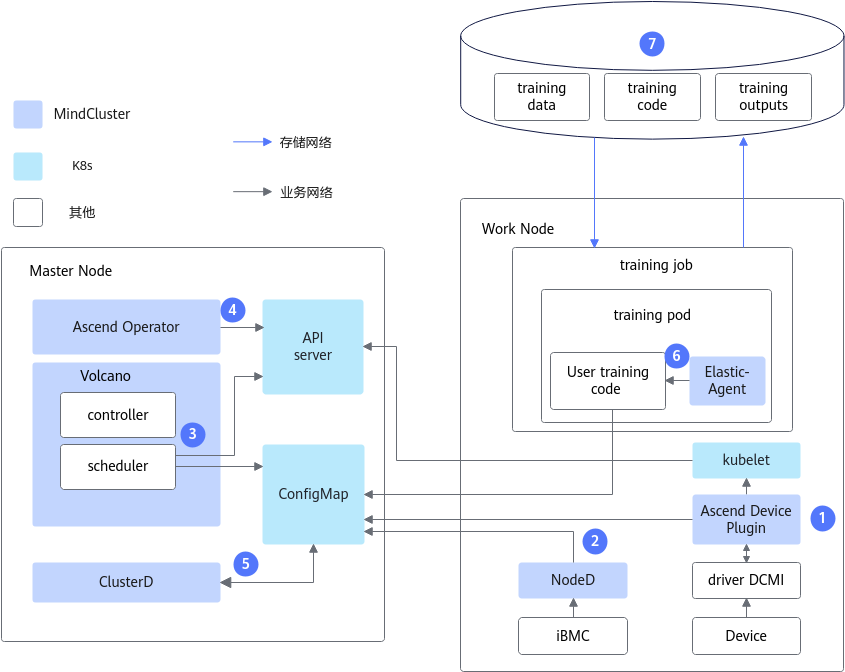

断点续训特性基于Volcano、Ascend Operator、Ascend Device Plugin、NodeD、ClusterD和Elastic Agent等组件，整体的架构如图1所示。

其中各组件的能力如下：

1. Ascend Device Plugin：故障发现组件，提供NPU资源管理、NPU芯片故障和NPU网络故障上报等能力。
2. NodeD：故障发现组件，提供节点健康状态上报能力；同时，提供节点硬件故障上报能力。
3. Volcano：故障处理组件，提供故障任务重调度的能力。
4. Ascend Operator：为分布式训练任务创建pod生成环境变量；提供静态组网集合通信所需的ranktable信息。
5. ClusterD：获取集群中所有Ascend Device Plugin和NodeD上报的数据，整理后发送给Volcano。
6. Elastic Agent：提供与K8s集群的训练集群控制中心的通信功能，完成故障修复、恢复训练。
7. 训练模型代码：需要进行断点续训相关能力的适配操作。
