ReduceScatterOperation

功能

多对多。在集群内的所有节点上都按维度执行相同的Reduce规约运算，再将结果发散到集群内所有的节点上。

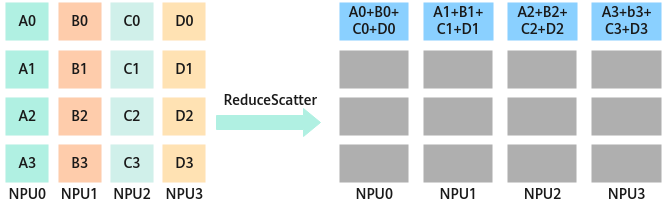

图1 通信原理图

注：硬件类型仅支持 Atlas 800I A2 推理产品 / Atlas A2 训练系列产品 和 Atlas A3 推理系列产品 / Atlas A3 训练系列产品 ，不支持确定性计算和多机通信。

使用场景

使用示例

以rankSize=2为例

reduceType=sum

输入tensor的shape为（2 * 3 * 4）

输入tensor:

input_tensor_0 = [[[1, 2, 3, 4], [5, 6, 7, 8], [9, 10, 11, 12]],
                  [[13, 14, 15, 16], [17, 18, 19, 20], [21, 22, 23, 24]]]
input_tensor_1 = [[[25, 26, 27, 28], [29, 30, 31, 32], [33, 34, 35, 36]],
                  [[37, 38, 39, 40], [41, 42, 43, 44], [45, 46, 47, 48]]]

输出tensor的shape为（1 * 3 * 4）

输出tensor:

output_tensor_0 = [[[26, 28, 30, 32],[34, 36, 38, 40],[42, 44, 46, 48]]]
output_tensor_1 = [[[50, 52, 54, 56],[58, 60, 62, 64],[66, 68, 70, 72]]]

定义

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

struct ReduceScatterParam{
    int rank = 0;
    int rankSize = 0;
    int rankRoot = 0;
    std::string reduceType = "sum";
    HcclComm hcclComm = nullptr;
    CommMode commMode = COMM_MULTI_PROCESS;
    std::string backend = "lccl";
    std::string rankTableFile;
    std::string commDomain;
    uint8_t rsv[64] = {0};
};

参数列表

成员名称

类型

默认值

取值范围

是否必选

描述

rank

int

0

[0, rankSize-1]

是

当前卡所属通信编号。

rankSize

int

0

-

是

通信的卡的数量。

rankRoot

int

0

[0, rankSize-1]

是

主通信编号。

reduceType

string

"sum"

sum

prod

max

min

是

通信计算类型。

支持“sum”（相加），“prod”（相乘），“max”（取最大）和“min”（取最小）。

backend

string

“lccl”

lccl/hccl

是

通信计算类型，仅支持“hccl”和“lccl”。

  • “backend”为“hccl”时
    • 支持"sum"，"prod"，"max"和"min"。
    • Atlas 800I A2 推理产品 / Atlas A2 训练系列产品 上“reduceType”为"prod"时，不支持数据类型int16和bf16。
    • Atlas 训练系列产品 不支持int16、bf16。
  • “backend”为“lccl”时
    • 支持"sum"，"max"和"min"。
    • 机器为 Atlas A2 训练系列产品 里的Atlas 200T A2 Box16 异构子框时支持单机16卡（16卡全量拓扑通信或单节点内任意卡通信）。

hcclComm

HcclComm

nullptr

-

否

HCCL通信域指针。

默认为空，加速库为用户创建；若用户想要自己管理通信域,则需要传入该通信域指针，加速库使用传入的通信域指针来执行通信算子。

commMode

CommMode

COMM_MULTI_PROCESS

COMM_MULTI_PROCESS/COMM_MULTI_THREAD

否

通信模式，CommMode类型枚举值。

rankTableFile

string

无

-

否

集群信息的配置文件路径。

commDomain

string

无

-

否

通信device组用通信域名标识，多通信域时使用。当backend为lccl时，commMode为多进程时，commDomain需要设置0-63。

rsv[64]

uint8_t

{0}

[0]

否

预留参数。

输入

参数

维度

数据类型

格式

描述

x

[rankSize*n, dim_0, dim_1, ..., dim_n]

"lccl": float16/float/int8/int16/int32/bf16

"hccl": float16/float/int8/int16/int32/bf16

ND

输入tensor，维度小于等于8，第一维的大小为rankSize的n倍（n为正整数）。

输出

参数

维度

数据类型

格式

描述

output

[n, dim_0, dim_1, ..., dim_n]

"lccl": float16/float/int8/int16/int32/bf16

"hccl": float16/float/int8/int16/int32/bf16

ND

输出tensor，维度小于等于8，第一维的大小n=x[0]/rankSize，从第二维开始输出output的维数与输入x的维度以及维度值相等，数据类型也相同。

规格约束

  • 多用户使用时需要使用ATB_SHARE_MEMORY_NAME_SUFFIX环境变量（请参见Transformer加速库环境变量说明）进行共享内存的区分，以进行初始化信息同步。
  • 当使用加速库的通信算子异常退出时，需要清空残留数据，避免影响之后的使用，命令参考如下：
    rm -rf /dev/shm/sem.lccl*
rm -rf /dev/shm/sem.hccl*
ipcrm -a
  • 当前不支持单device上跑多个HCCP进程实例，不能单卡同时跑多个通信算子。比如运行通信算子场景下，不支持同一张卡上跑多个模型。
