RopeOperation

功能

旋转位置编码(Rotary Position Embedding,RoPE),以旋转矩阵的方式在q、k中注入位置信息,使得attention计算时能感受到token的位置关系,在各大模型中,RoPE被广泛应用。RoPE以绝对位置编码的方式实现了相对位置编码,能有效保持位置信息相对关系,并且可以通过编码外推的方式支持超过训练长度的位置编码。

算子上下文

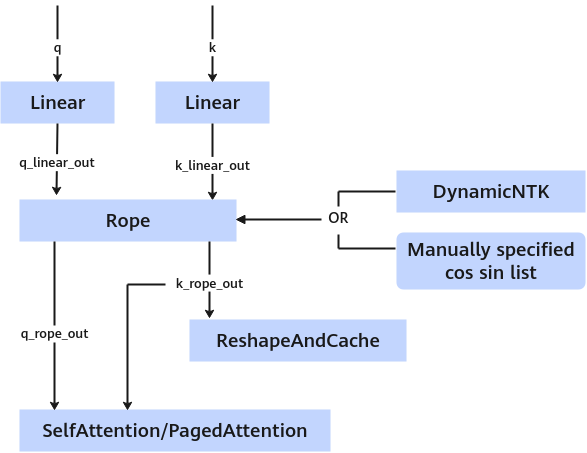

图1 RopeOperation算子上下文

计算公式

对于二维情况

假设空间是偶数维的,把原始空间切分一个个正交的二维子空间,在上面做独立的不同角度的旋转,可以扩展到高维空间。

定义

1
2
3
4
5
struct RopeParam {
    int32_t rotaryCoeff = 4;
    int32_t cosFormat = 0;
    uint8_t rsv[8] = {0};
};

参数列表

成员名称

类型

默认值

描述

rotaryCoeff

int32_t

4

rope,旋转系数,对半旋转是2,支持配置2、4、head_size / 2、head_size。

cosFormat

int32_t

0

训练用参数,支持配置0或1。

rsv[8]

uint8_t

{0}

预留参数。

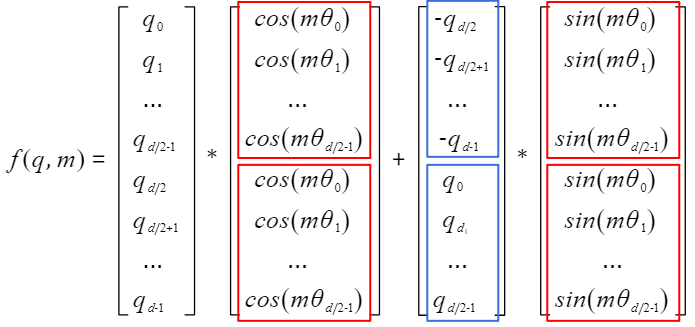

rotaryCoeff参数选择与原始计算公式的对应关系如下:

其中m为token的位置,d为query或key的维度。

输入

参数

维度

数据类型

格式

描述

query

[ntokens, hiddenSizeQ]

float16/bf16

ND

当前step多个token的query。

key

[ntokens, hiddenSizeK]

float16/bf16

ND

当前step多个token的key。

cos

[ntokens, head_size] / [ntokens, head_size / 2]

float16/float/bf16

ND

  • 当cos的第二个维度与参数rotaryCoeff不相等时,其值为head_size。
  • ROPE高精度模式,需要输入cos的数据类型为float时生效。

sin

[ntokens, head_size] / [ntokens, head_size/ 2]

float16/float/bf16

ND

  • 当sin的第二个维度与参数rotaryCoeff不相等时,其值为head_size。
  • ROPE高精度模式,需要输入sin的数据类型为float时生效。

seqlen

[batch]

uint32/int32

ND

-

输出

参数

维度

数据类型

格式

描述

ropeQ

[ntokens, hiddenSizeQ]

float16/bf16

ND

旋转后的query。

ropeK

[ntokens, hiddenSizeK]

float16/bf16

ND

旋转后的key。

约束

算子调用示例(C++)

前置条件和编译命令请参见算子调用示例

场景:基础场景。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
#include <iostream>
#include <vector>
#include <numeric>
#include "acl/acl.h"
#include "atb/operation.h"
#include "atb/types.h"
#include "atb/atb_infer.h"
#include "demo_util.h"
const uint32_t BATCH_SIZE = 1;    // 批处理大小
const uint32_t NTOKENS = 4;       // TOKEN大小
const uint32_t HIDDENSIZEQ = 16;  // Q 隐藏层大小
const uint32_t HIDDENSIZEK = 16;  // K 隐藏层大小
const uint32_t HEAD_SIZE = 8;       // 头大小
/**
 * @brief 创建一个ROPE的Operation,并设置参数
 * @return atb::Operation * 返回一个Operation指针
 */
atb::Operation *PrepareOperation()
{
    atb::infer::RopeParam opParam;
    atb::Operation *ropeOp = nullptr;
    CHECK_STATUS(atb::CreateOperation(opParam, &ropeOp));
    return ropeOp;
}
/**
 * @brief 准备atb::VariantPack中的所有输入tensor
 * @param contextPtr context指针
 * @param stream stream
 * @return atb::SVector<atb::Tensor> atb::VariantPack中的输入tensor
 * @note 需要传入所有host侧tensor
 */
atb::SVector<atb::Tensor> PrepareInTensor(atb::Context *contextPtr, aclrtStream stream)
{
    std::vector<float> qData(NTOKENS * HIDDENSIZEQ, 1.0);
    atb::Tensor tensorQ = CreateTensorFromVector(
        contextPtr, stream, qData, ACL_FLOAT16, aclFormat::ACL_FORMAT_ND, {NTOKENS, HIDDENSIZEQ});
    std::vector<float> kData(NTOKENS * HIDDENSIZEK, 1.0);
    atb::Tensor tensorK = CreateTensorFromVector(
        contextPtr, stream, kData, ACL_FLOAT16, aclFormat::ACL_FORMAT_ND, {NTOKENS, HIDDENSIZEK});
    std::vector<float> cos(NTOKENS * HEAD_SIZE, 1.0);
    atb::Tensor tensorCos =
        CreateTensorFromVector(contextPtr, stream, cos, ACL_FLOAT16, aclFormat::ACL_FORMAT_ND, {NTOKENS, HEAD_SIZE});
    std::vector<float> sin(NTOKENS * HEAD_SIZE, 1.0);
    atb::Tensor tensorSin =
        CreateTensorFromVector(contextPtr, stream, sin, ACL_FLOAT16, aclFormat::ACL_FORMAT_ND, {NTOKENS, HEAD_SIZE});
    std::vector<int32_t> seqLenHost(BATCH_SIZE, 4);
    atb::Tensor tensorSeqLen = CreateTensor(ACL_INT32, aclFormat::ACL_FORMAT_ND, {BATCH_SIZE});
    tensorSeqLen.hostData = seqLenHost.data();
    atb::SVector<atb::Tensor> inTensors = {tensorQ, tensorK, tensorCos, tensorSin, tensorSeqLen};
    return inTensors;
}
int main(int argc, char **argv)
{
    // 设置卡号、创建context、设置stream
    CHECK_STATUS(aclInit(nullptr));
    int32_t deviceId = 0;
    CHECK_STATUS(aclrtSetDevice(deviceId));
    atb::Context *context = nullptr;
    CHECK_STATUS(atb::CreateContext(&context));
    void *stream = nullptr;
    CHECK_STATUS(aclrtCreateStream(&stream));
    context->SetExecuteStream(stream);
    // 算子实例
    atb::Operation *ropeOp = PrepareOperation();
    // 准备输入张量
    atb::VariantPack variantPack;
    variantPack.inTensors = PrepareInTensor(context, stream);
    // 准备输入张量ropeQ和ropeK
    atb::Tensor ropeQ = CreateTensor(ACL_FLOAT16, aclFormat::ACL_FORMAT_ND, {NTOKENS, HIDDENSIZEQ});
    atb::Tensor ropeK = CreateTensor(ACL_FLOAT16, aclFormat::ACL_FORMAT_ND, {NTOKENS, HIDDENSIZEK});
    variantPack.outTensors = {ropeQ, ropeK};
    uint64_t workspaceSize = 0;
    CHECK_STATUS(ropeOp->Setup(variantPack, workspaceSize, context));
    uint8_t *workspacePtr = nullptr;
    if (workspaceSize > 0) {
        CHECK_STATUS(aclrtMalloc((void **)(&workspacePtr), workspaceSize, ACL_MEM_MALLOC_HUGE_FIRST));
    }
    // 算子执行
    ropeOp->Execute(variantPack, workspacePtr, workspaceSize, context);
    CHECK_STATUS(aclrtSynchronizeStream(stream));
    for (atb::Tensor &inTensor : variantPack.inTensors) {
        CHECK_STATUS(aclrtFree(inTensor.deviceData));
    }
    if (workspaceSize > 0) {
        CHECK_STATUS(aclrtFree(workspacePtr));
    }
    // 资源释放
    CHECK_STATUS(atb::DestroyOperation(ropeOp));
    CHECK_STATUS(aclrtDestroyStream(stream));
    CHECK_STATUS(atb::DestroyContext(context));
    CHECK_STATUS(aclFinalize());
    std::cout << "Rope demo success!" << std::endl;
    return 0;
}
