功能

将通信主卡上的数据广播到其他每张卡上。

该算子涉及多卡相关操作，可根据实际需求配置HCCL相关环境变量，具体请参见《CANN 环境变量参考》中的“集合通信”章节。

Atlas 推理系列产品不支持该算子。

使用场景

1对多，广播方式。主节点0将数据发送到其他节点，且数据内容相同。

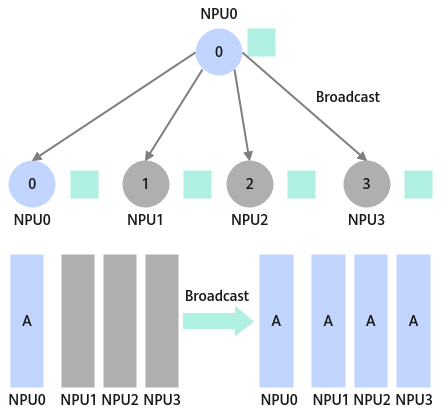

图1 通信原理示意图

使用示例

参数设置

rankRoot=0
rankSize=2

输入输出

npu0 (通信主卡）：
x=[67,60,-75]
output=[67,60,-75]
npu1：
x=[0,0,0]
output=[67,60,-75]

定义

struct BroadcastParam {
    int rank = 0;
    int rankSize = 0;
    int rankRoot = 0;
    HcclComm hcclComm = nullptr;
    CommMode commMode = COMM_MULTI_PROCESS;
    std::string backend = "hccl";
    std::string rankTableFile;
    std::string commDomain;
};

参数列表

成员名称	类型	默认值	描述
rank	int	0	当前卡所属通信编号。
rankSize	int	0	通信的卡的数量。
rankRoot	int	0	主通信编号。
hcclComm	HcclComm	nullptr	HCCL通信域指针。默认为空，加速库为用户创建；若用户想要自己管理通信域，则需要传入该通信域指针，加速库使用传入的通信域指针来执行通信算子。
commMode	CommMode	COMM_MULTI_PROCESS	通信模式，CommMode类型枚举值。hccl多线程只支持外部传入通信域方式。
backend	string	“hccl”	通信后端指示，支持“hccl”和“lccl”。
rankTableFile	string	-	集群信息的配置文件路径，用于单机以及多机通信场景，当前仅支持HCCL后端场景。若单机配置了ranktable，则以ranktable来初始化通信域。配置请参见《TensorFlow 1.15模型迁移指南》的“准备ranktable资源配置文件”。
commDomain	string	-	通信Device组用通信域名标识，多通信域时使用，当前仅支持“hccl”。

输入

参数	维度	数据类型	格式	描述
x	[dim_0，dim_1，... ，dim_n]	"hccl": float16/float/int8/int16/int32/int64/bf16 "lccl": float16/float/int8/int16/int32/int64/bf16	ND	输入tensor。

规格约束

rank、rankSize、rankRoot需满足以下条件。

0 ≤ rank < rankSize
0 ≤ rankRoot < rankSize

多用户使用时需要使用ATB_SHARE_MEMORY_NAME_SUFFIX环境变量（请参见Transformer加速库环境变量说明）进行共享内存的区分，以进行初始化信息同步。
当使用加速库的通信算子异常退出时，需要清空残留数据，避免影响之后的使用，命令参考如下：
```
rm -rf /dev/shm/sem.lccl*
rm -rf /dev/shm/sem.hccl*
ipcrm -a
```
当前不支持单device上跑多个HCCP进程实例，不能单卡同时跑多个通信算子。比如运行通信算子场景下，不支持同一张卡上跑多个模型。
