功能

将多个通信卡上的数据进行计算，支持相加、取最大、最小、相乘四种计算，然后发送到每张卡上。

该算子涉及多卡相关操作，可根据实际需求配置HCCL相关环境变量，具体请参见《CANN 环境变量参考》中的“集合通信”章节。

使用场景

多对多。在所有节点上都执行相同的Reduce操作（相加、取最大、最小、相乘），将所有节点的数据规约运算得到的结果发送到所有的节点上（broadcast）。

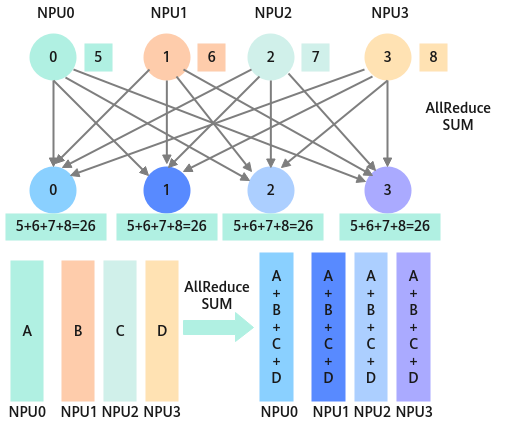

图1 AllReduce算子工作原理

应用场景：

AllReduce里的 broadcast + reduce组合里的reduce操作。
ReduceScatter组合里的 reduce操作。
分布式训练parameter server 参数服务器结构里的 master节点 broadcast 数据到worker节点，再从worker节点reduce数据回master节点里的reduce操作。

使用示例：

非量化场景 (rankSize=2):

场景1：allReduce sum

npu0:

x=[-4,-50]
output=[-8,-100]

npu1:

x=[-4,-50]
output=[-8,-100]

场景2：allReduce max

npu0:

x=[4,20]
output=[10,50]

npu1:

x=[10,50]
output=[10,50]

场景3：allReduce min

npu0:

x=[3,100]
output=[3,20]

npu1:

x=[3,20]
output=[3,20]

场景4：allReduce prod

npu0:

x=[-93,-48]
output=[8649,2304]

npu1:

x=[-93,-48]
output=[8649,2304]

量化场景：allReduce sum时进行量化传输（rankSize=2）:
量化计算公式：
$\text{[math]}$

场景1：QUANT_TYPE_PER_TENSOR 对整个张量进行量化。

x=[1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16]
scale=[1]
offset=[0]
output=[2,4,6,8,10,12,14,16,18,20,22,24,26,28,30,32]

场景2：QUANT_TYPE_PER_CHANNEL 对张量中的每个channel分别进行量化。

x=[1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16]
scale=[1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1]
offset=[0]
output=[2,4,6,8,10,12,14,16,18,20,22,24,26,28,30,32]

定义

struct AllReduceParam {
    enum QuantType : int {
        QUANT_TYPE_UNDEFINED = 0,
        QUANT_TYPE_PER_TENSOR = 1,
        QUANT_TYPE_PER_CHANNEL = 2,
        QUANT_TYPE_MAX = 3,
    };
    int rank = 0;
    int rankSize = 0;
    int rankRoot = 0;
    std::string allReduceType = "sum";
    std::string backend = "hccl";
    HcclComm hcclComm = nullptr;
    CommMode commMode = COMM_MULTI_PROCESS;
    std::string rankTableFile;
    std::string commDomain;
    QuantType quantType = QUANT_TYPE_UNDEFINED;
    aclDataType outDataType = ACL_DT_UNDEFINED;
};

参数列表

成员名称	类型	默认值	描述
rank	int	0	当前卡所属通信编号。
rankSize	int	0	通信的卡的数量。
rankRoot	int	0	主通信编号。
allReduceType	string	"sum"	通信计算类型。支持“sum”（相加），“prod”（相乘），“max”（取最大）和“min”（取最小）。
backend	string	"hccl"	通信计算类型，仅支持“hccl”和“lccl”。 Atlas 推理系列产品仅支持backend为"hccl"。 “backend”为“hccl”时支持"sum"，"prod"，"max"和"min"。 “allReduceType”为"prod"时，不支持数据类型为int16和bf16。 Atlas 推理系列产品不支持int64、bf16，int16只有“allReduceType”为"sum"时支持。 “backend”为“lccl”时支持"sum"，"max"和"min"。不支持数据类型int64。机器拓扑为 Atlas 800I A2 推理产品单机16卡机器的拓扑时，只支持16卡全量拓扑通信或单节点内任意卡通信。
hcclComm	HcclComm	nullptr	HCCL通信域指针。默认为空，加速库为用户创建；若用户想要自己管理通信域，则需要传入该通信域指针，加速库使用传入的通信域指针来执行通信算子。
commMode	CommMode	COMM_MULTI_PROCESS	通信模式，CommMode类型枚举值。hccl多线程仅支持外部传入通信域方式。
rankTableFile	string	-	集群信息的配置文件路径，用于单机以及多机通信场景，当前仅支持HCCL后端场景。若单机配置了ranktable，则以ranktable来初始化通信域。配置请参见《TensorFlow 1.15模型迁移指南》的“准备ranktable资源配置文件”。
commDomain	string	-	通信Device组用通信域名标识，多通信域时使用，当前仅支持“hccl”。
quantType	QuantType	QUANT_TYPE_UNDEFINED	量化类型。 QUANT_TYPE_UNDEFINED：默认值。 QUANT_TYPE_PER_TENSOR：对整个张量进行量化。 QUANT_TYPE_PER_CHANNEL：对张量中每个channel分别进行量化。 QUANT_TYPE_MAX：枚举类型最大值。
outDataType	aclDataType	ACL_DT_UNDEFINED	若为浮点AllReduce，参数outDataType配置为ACL_DT_UNDEFINED，表示输出tensor的数据类型与输入tensor一致。若为量化AllReduce，输出tensor的数据类型与输入tensor不一致，则参数outDataType配置为用户预期输出tensor的数据类型。量化只支持配置ACL_FLOAT16。

函数输入输出描述

参数	维度	数据类型	格式	描述
x	[dim_0，dim_1，... ，dim_n]	"hccl"： float16/float/int8/int16/int32/int64/bf16 "lccl"：float16/float/int8/int16/int32/bf16	ND	输入tensor。
output	[dim_0，dim_1，... ，dim_n]	"hccl"：float16/float/int8/int16/int32/int64/bf16 "lccl"：float16/float/int8/int16/int32/bf16	ND	输出tensor。

quantType为QUANT_PER_Tensor的输入输出描述

参数	维度	数据类型	格式	描述
x	[dim_0，dim_1，... ，dim_n]	int8	ND	输入tensor，最后一维n的大小是16的整数倍。
scale	[1]	float16	ND	输入。scale中元素要求为标量。
offset	[1]	float16	ND	输入。offset中元素要求为标量。
y	[dim_0，dim_1，... ，dim_n]	float16	ND	量化输出结果；x和y的shape一致。

quantType为QUANT_PER_Cannel的输入输出描述

参数	维度	数据类型	格式	描述
x	[dim_0，dim_1，... ，dim_n]	int8	ND	输入tensor，最后一维n的大小是16的整数倍。
scale	[1, n] 或 [n]	float16	ND	输入。scale中元素要求不为0。最后一维n的大小是16的整数倍。
offset	[1]	float16	ND	输入。offset中元素要求为标量。
y	[dim_0，dim_1，... ，dim_n]	float16	ND	量化输出结果；x和y的shape一致。

规格约束

rank、rankSize、rankRoot需满足以下条件。

0 ≤ rank < rankSize
0 ≤ rankRoot < rankSize

多用户使用时需要使用ATB_SHARE_MEMORY_NAME_SUFFIX环境变量（请参见Transformer加速库环境变量说明）进行共享内存的区分，以进行初始化信息同步。
当使用加速库的通信算子异常退出时，需要清空残留数据，避免影响之后的使用，命令参考如下：
```
rm -rf /dev/shm/sem.lccl*
rm -rf /dev/shm/sem.hccl*
ipcrm -a
```
当前不支持单device上跑多个HCCP进程实例，不能单卡同时跑多个通信算子。比如运行通信算子场景下，不支持同一张卡上跑多个模型。
