功能说明

对输入数据进行数据排布及Reshape操作，具体功能如下：

【场景1：NZ2ND，1、2轴互换】

输入Tensor { shape:[B, N, H/N/16, S/16, 16, 16], origin_shape:[B, N, S, H/N], format:"NZ", origin_format:"ND"}

输出Tensor { shape:[B, S, N, H/N], origin_shape:[B, S, N, H/N], format:"ND", origin_format:"ND"}

图1 场景1数据排布变换
点击放大

【场景2：NZ2NZ，1、2轴互换】

输入Tensor { shape:[B, N, H/N/16, S/16, 16, 16], origin_shape:[B, N, S, H/N], format:"NZ", origin_format:"ND"}

输出Tensor { shape:[B, S, H/N/16, N/16, 16, 16], origin_shape:[B, S, N, H/N], format:"NZ", origin_format:"ND"}

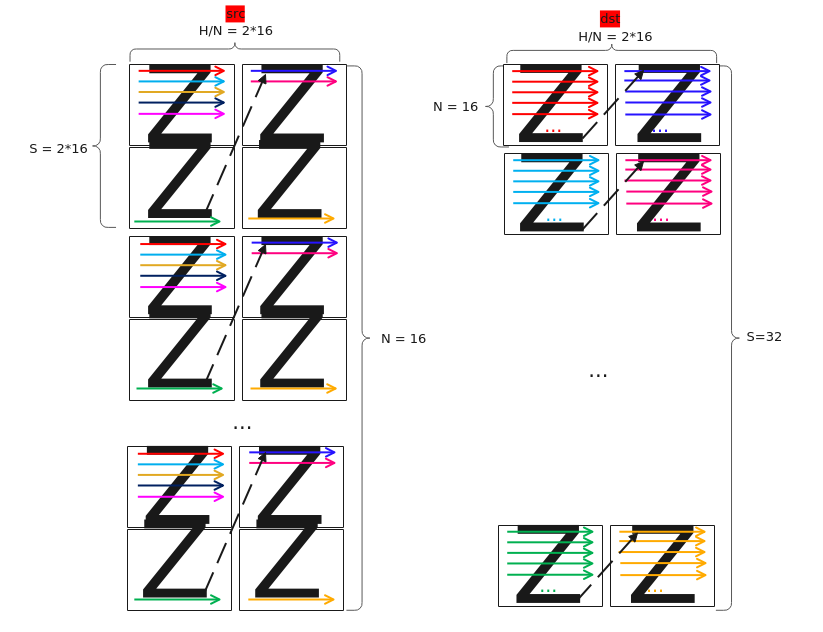

图2 场景2数据排布变换
点击放大

【场景3：NZ2NZ，尾轴切分】

输入Tensor { shape:[B, H / 16, S / 16, 16, 16], origin_shape：[B, S, H], format:"NZ", origin_format:"ND"}

输出Tensor { shape:[B, N, H/N/16, S / 16, 16, 16], origin_shape:[B, N, S, H/N], format:"NZ", origin_format:"ND"}

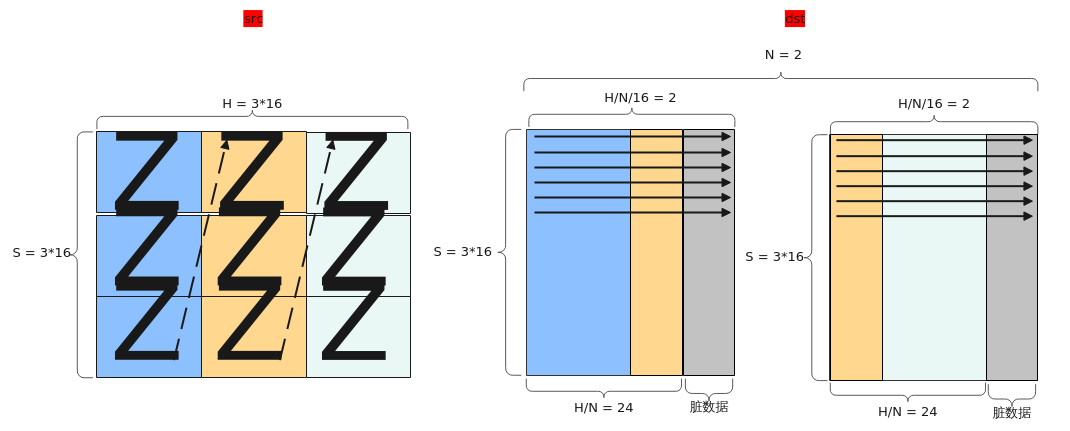

图3 场景3数据排布变换
点击放大

【场景4：NZ2ND，尾轴切分】

输入Tensor { shape:[B, H / 16, S / 16, 16, 16], origin_shape:[B, S, H], format:"NZ", origin_format:"ND"}

输出Tensor { shape:[B, N, S, H/N], origin_shape:[B, N, S, H/N], format:"ND", origin_format:"ND"}

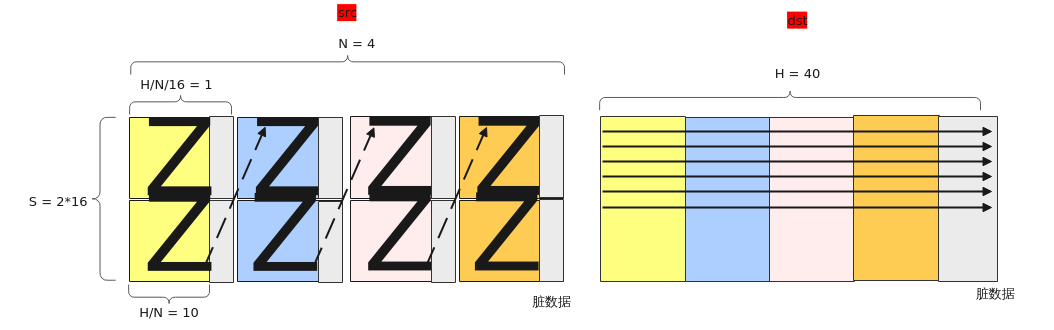

图4 场景4数据排布变换
点击放大

【场景5：NZ2ND，尾轴合并】

输入Tensor { shape:[B, N, H/N/16, S/16, 16, 16], origin_shape:[B, N, S, H/N], format:"NZ", origin_format:"ND"}

输出Tensor { shape:[B, S, H], origin_shape:[B, S, H], format:"ND", origin_format:"ND"}

图5 场景5数据排布变换
点击放大

【场景6：NZ2NZ，尾轴合并】

输入Tensor { shape:[B, N, H/N/16, S/16, 16, 16], origin_shape:[B, N, S, H/N], format:"NZ", origin_format:"ND"}

输出Tensor { shape:[B, H/16, S/16, 16, 16], origin_shape:[B, S, H], format:"NZ", origin_format:"ND"}

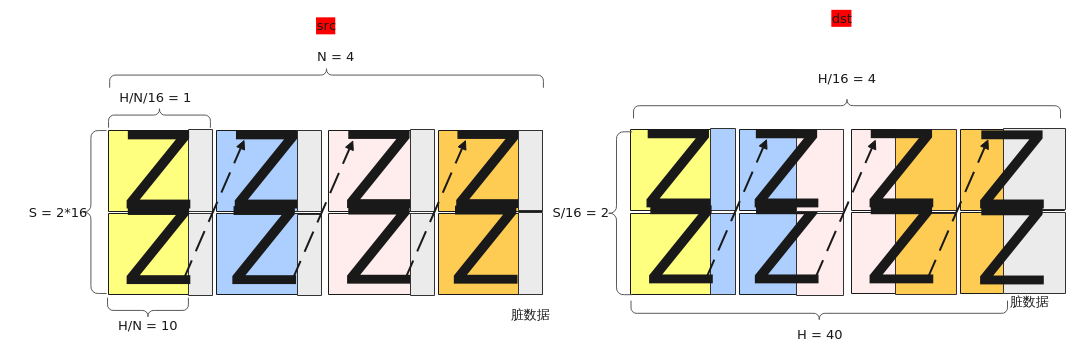

图6 场景6数据排布变换
点击放大

【场景7：二维转置】

支持在UB上对二维Tensor进行转置，其中srcShape中的H、W均是16的整倍。

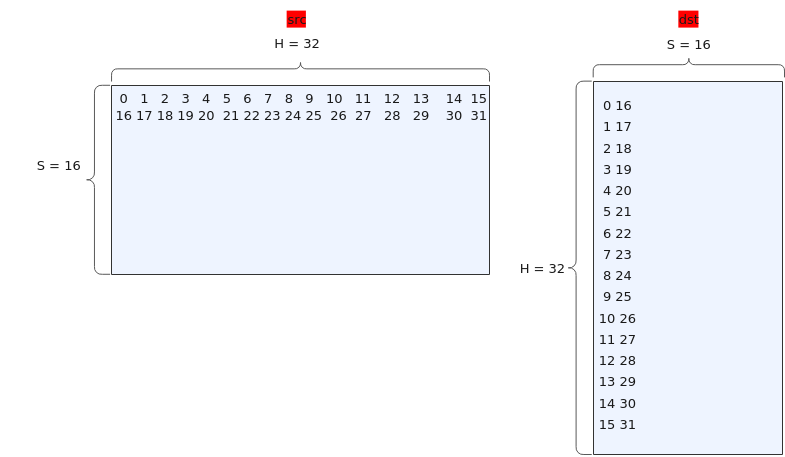

图7 场景7数据排布变换
点击放大

实现原理

对应ConfusionTranspose的7种功能场景，每种功能场景的算法框图如图所示。

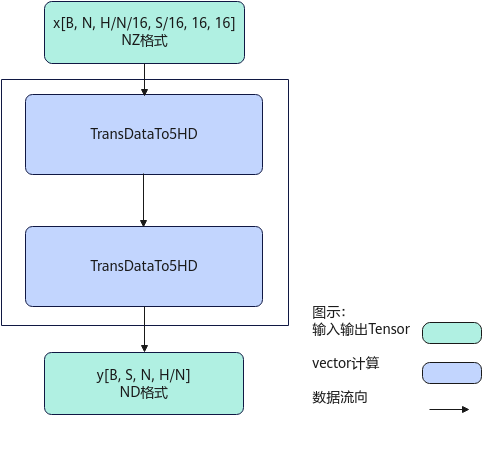

图8 场景1：NZ2ND，1、2轴互换
点击放大

计算过程分为如下几步：

先后沿H/N方向，N方向，B方向循环处理：

第1次TransDataTo5HD步骤：沿S方向转置S/16个连续的16*16的方形到temp中，在temp中每个方形与方形之间连续存储；
第2次TransDataTo5HD步骤：将temp中S/16个16*16的方形转置到dst中，在dst中是ND格式，来自同一个方形的连续2行数据在目的操作数上的地址偏移(H/N)*N个元素，沿H方向的每2个方形的同一行数据在目的操作数上的地址偏移16个元素。

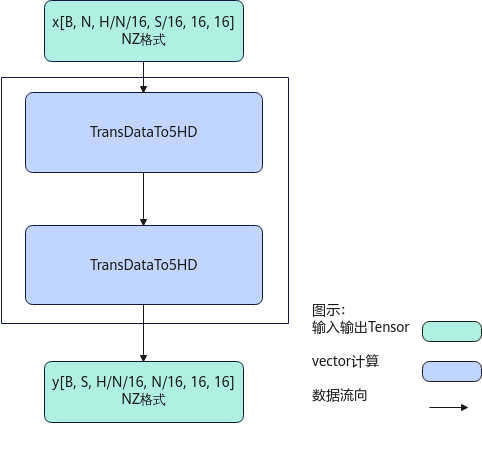

图9 场景2：NZ2NZ，1、2轴互换
点击放大

计算过程分为如下几步：

先后沿H/N方向，N方向，B方向循环处理：

第1次TransDataTo5HD步骤：沿S方向分别取S/16个连续的16*16的方形到temp中，在temp中每个方形与方形之间连续存储；
第2次TransDataTo5HD步骤：将temp中S/16个16*16的方形转置到dst中，在dst中是NZ格式，来自同一个方形的连续2行数据在目的操作数上的地址偏移(H/N)*N个元素，沿H方向的每2个方形的同一行数据在目的操作数上的地址偏移N*16个元素。

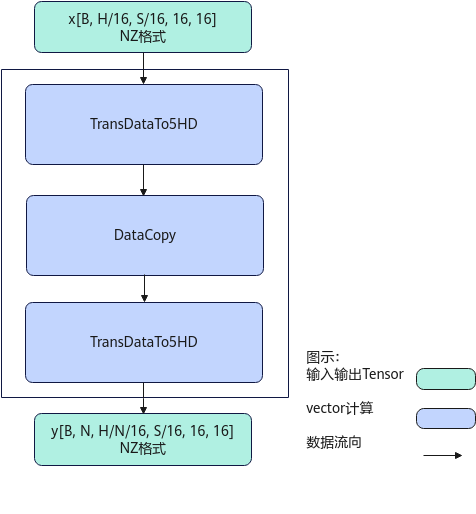

图10 场景3：NZ2NZ，尾轴切分
点击放大

计算过程分为如下几步：

先后沿H方，B方向循环处理：

第1次TransDataTo5HD步骤：每次转置S/16个连续的16*16的方形到temp1中；
DataCopy步骤：当H/N<=16时，每次搬运H/N*S个元素到temp2中；当H/N>16时，前H/N/16次搬运16*S个元素到temp2中，最后一次搬运H/N%16*S个元素到tmp2中；
第2次TransDataTo5HD步骤：将temp2中的16*S的方形转置到dst中，在dst中是NZ格式，来自同一个方形的连续2行数据在目的操作数上的地址偏移16个元素，沿H方向的每2个方形的同一行数据在目的操作数上的地址偏移S*16个元素。

图11 场景4：NZ2ND，尾轴切分
点击放大

计算过程分为如下几步：

先后沿H方，B方向循环处理：

第1次TransDataTo5HD步骤：每次转置S/16个连续的16*16的方形到temp1中；
DataCopy步骤：当H/N<=16时，每次搬运H/N*S个元素到temp2中；当H/N>16时，前H/N/16次搬运16*S个元素到temp2中，最后一次搬运H/N%16*S个元素到tmp2中；
第2次TransDataTo5HD步骤：将temp2中的数据转置到dst中，在dst中是ND格式，来自同一个方形的连续2行数据在目的操作数上的地址偏移(H/N+16-1)/16*16个元素，沿H方向的每2个方形的同一行数据在目的操作数上的地址偏移(H/N+16-1)/16*16*S个元素。

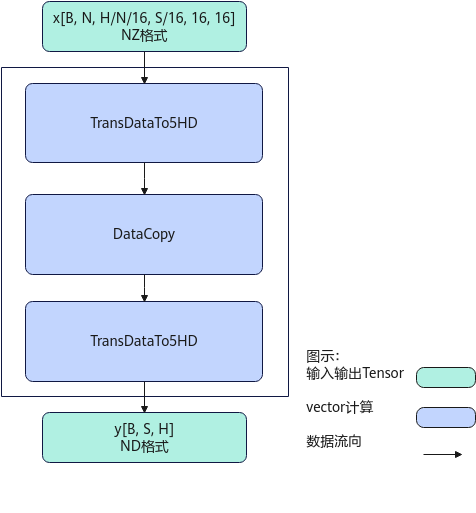

图12 场景5：NZ2ND，尾轴合并
点击放大

计算过程分为如下几步：

先后沿H方，B方向循环处理：

第1次TransDataTo5HD步骤：每次转置一个S*16的方形到temp1中；
DataCopy步骤：当H/N<=16时，每次搬运H/N*S个元素到temp2中；当H/N>16时，前H/N/16次搬运16*S个元素到temp2中，最后一次搬运H/N%16*S个元素到tmp2中；
第2次TransDataTo5HD步骤：将temp2中的16*S的方形转置到dst中，在dst中是ND格式，来自同一个方形的连续2行数据在目的操作数上的地址偏移(H+16-1)/16*16个元素，沿H方向的每2个方形的同一行数据在目的操作数上的地址偏移H/N*S个元素。

图13 场景6：NZ2NZ，尾轴合并
点击放大

计算过程分为如下几步：

先后沿H方，B方向循环处理：

第1次TransDataTo5HD步骤：每次转置一个S*16的方形到temp1中；
DataCopy步骤：当H/N<=16时，每次搬运H/N*S个元素到temp2中；当H/N>16时，前H/N/16次搬运16*S个元素到temp2中，最后一次搬运H/N%16*S个元素到tmp2中；
第2次TransDataTo5HD步骤：将temp2中的16*S的方形转置到dst中，在dst中是NZ格式，来自同一个方形的连续2行数据在目的操作数上的地址偏移16个元素，沿H方向的每2个方形的同一行数据在目的操作数上的地址偏移S*16个元素。

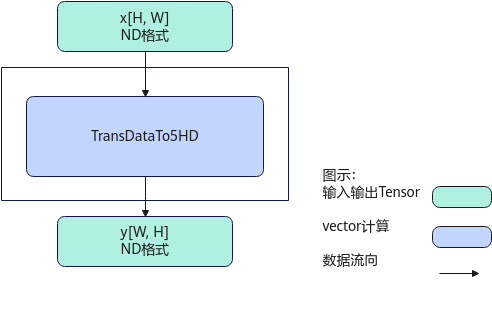

图14 场景7：二维转置
点击放大

计算过程分为如下几步：

调用TransDataTo5HD，通过设置不同的源操作数地址序列和目的操作数地址序列，将[H, W]转置为[W, H]，在src和dst中均是ND格式。

函数原型

由于该接口的内部实现中涉及复杂的计算，需要额外的临时空间来存储计算过程中的中间变量。临时空间大小BufferSize的获取方法：通过ConfusionTranspose Tiling中提供的GetConfusionTransposeMaxMinTmpSize接口获取所需最大和最小临时空间大小，最小空间可以保证功能正确，最大空间用于提升性能。

临时空间支持接口框架申请和开发者通过sharedTmpBuffer入参传入两种方式，因此ConfusionTranspose接口的函数原型有两种：

通过sharedTmpBuffer入参传入临时空间


             template <typename T>
__aicore__ inline void ConfusionTranspose(const LocalTensor<T>& dstTensor, const LocalTensor<T>& srcTensor, const LocalTensor<uint8_t> &sharedTmpBuffer, TransposeType transposeType, ConfusionTransposeTiling& tiling)

该方式下开发者需自行申请并管理临时内存空间并管理，并在接口调用完成后，复用该部分内存，内存不会反复申请释放，灵活性较高，内存利用率也较高。

接口框架申请临时空间


             template <typename T>
__aicore__ inline void ConfusionTranspose(const LocalTensor<T>& dstTensor, const LocalTensor<T>& srcTensor, TransposeType transposeType, ConfusionTransposeTiling& tiling)

该方式下开发者无需申请，但是需要预留临时空间的大小。

参数说明

表1 模板参数说明
接口	功能
T	操作数的数据类型。

表2 接口参数说明
参数名	输入/输出	描述
dstTensor	输出	目的操作数，类型为LocalTensor，LocalTensor数据结构的定义请参考LocalTensor。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：int16_t/uint16_t/half/int32_t/uint32_t/float Atlas推理系列产品AI Core，支持的数据类型为：int16_t/uint16_t/half/int32_t/uint32_t/float
srcTensor	输入	源操作数，类型为LocalTensor，LocalTensor数据结构的定义请参考LocalTensor。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：int16_t/uint16_t/half/int32_t/uint32_t/float Atlas推理系列产品AI Core，支持的数据类型为：int16_t/uint16_t/half/int32_t/uint32_t/float
sharedTmpBuffer	输入	共享缓冲区，用于存放API内部计算产生的临时数据。该方式开发者可以自行管理sharedTmpBuffer内存空间，并在接口调用完成后，复用该部分内存，内存不会反复申请释放，灵活性较高，内存利用率也较高。共享缓冲区大小的获取方式请参考ConfusionTranspose Tiling。类型为LocalTensor，支持的TPosition为VECIN/VECCALC/VECOUT。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：uint8_t Atlas推理系列产品AI Core，支持的数据类型为：uint8_t
transposeType	输入	数据排布及reshape的类型，类型为TransposeType枚举类。 enum class TransposeType : uint8_t { TRANSPOSE_TYPE_NONE, // default value TRANSPOSE_NZ2ND_0213, // 场景1：NZ2ND，1、2轴互换 TRANSPOSE_NZ2NZ_0213, // 场景2：NZ2NZ，1、2轴互换 TRANSPOSE_NZ2NZ_012_WITH_N, // 场景3：NZ2NZ，尾轴切分 TRANSPOSE_NZ2ND_012_WITH_N, // 场景4：NZ2ND，尾轴切分 TRANSPOSE_NZ2ND_012_WITHOUT_N, // 场景5：NZ2ND，尾轴合并 TRANSPOSE_NZ2NZ_012_WITHOUT_N, // 场景6：NZ2NZ，尾轴合并 TRANSPOSE_ND2ND_ONLY, // 场景7：二维转置 TRANSPOSE_ND_UB_GM, // 当前不支持 TRANSPOSE_GRAD_ND_UB_GM, // 当前不支持 TRANSPOSE_ND2ND_B16, // 当前不支持 TRANSPOSE_NCHW2NHWC, // 当前不支持 TRANSPOSE_NHWC2NCHW // 当前不支持 };
tiling	输入	计算所需tiling信息，Tiling信息的获取请参考ConfusionTranspose Tiling。

返回值

无

支持的型号

Atlas A2训练系列产品/Atlas 800I A2推理产品

Atlas推理系列产品AI Core

注意事项

操作数地址偏移对齐要求请参见通用约束。

调用示例

本样例为场景1（NZ2ND，1、2轴互换）样例：

输入Tensor { shape:[B, N, H/N/16, S/16, 16, 16], origin_shape：[B, N, S, H/N], format:"NZ", origin_format:"ND"}

输出Tensor { shape:[B, S, N, H/N], ori_shape:[B, S, N, H/N], format:"ND", origin_format:"ND"}

B=1，N=2, S=64, H/N=32，输入数据类型均为half。

#include "kernel_operator.h"

template <typename T>
class KernelConfusionTranspose {
public:
    __aicore__ inline KernelConfusionTranspose(){}
    __aicore__ inline void Init(__gm__ uint8_t *srcGm, __gm__ uint8_t *dstGm, const ConfusionTransposeTiling &tiling)
    {
        srcGlobal.SetGlobalBuffer((__gm__ T *)srcGm, B * N * S * hnDiv);
        dstGlobal.SetGlobalBuffer((__gm__ T *)dstGm, B * N * S * hnDiv);
        pipe.InitBuffer(inQueueSrcVecIn, 1, B * N * S * hnDiv * sizeof(T));
        pipe.InitBuffer(inQueueSrcVecOut, 1, B * N * S * hnDiv * sizeof(T));
        this->tiling = tiling;
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        Compute();
        CopyOut();
    }

private:
    __aicore__ inline void CopyIn()
    {
        AscendC::LocalTensor<T> srcLocal = inQueueSrcVecIn.AllocTensor<T>();
        AscendC::DataCopy(srcLocal, srcGlobal, B * N * S * hnDiv);
        inQueueSrcVecIn.EnQue(srcLocal);
    }
    __aicore__ inline void Compute()
    {
        AscendC::LocalTensor<T> srcLocal = inQueueSrcVecIn.DeQue<T>();
        AscendC::LocalTensor<T> dstLocal = inQueueSrcVecOut.AllocTensor<T>();
        AscendC::ConfusionTranspose(dstLocal, srcLocal, AscendC::TransposeType::TRANSPOSE_NZ2ND_0213, this->tiling);
        inQueueSrcVecOut.EnQue<T>(dstLocal);
        inQueueSrcVecIn.FreeTensor(srcLocal);
    }
    __aicore__ inline void CopyOut()
    {
        AscendC::LocalTensor<T> dstLocal = inQueueSrcVecOut.DeQue<T>();
        AscendC::DataCopy(dstGlobal, dstLocal, B * N * S * hnDiv);
        inQueueSrcVecOut.FreeTensor(dstLocal);
    }

private:
    AscendC::TPipe pipe;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrcVecIn;
    AscendC::TQue<AscendC::QuePosition::VECOUT, 1> inQueueSrcVecOut;
    AscendC::GlobalTensor<T> srcGlobal;
    AscendC::GlobalTensor<T> dstGlobal;
    uint32_t B = 1;
    uint32_t N = 2;
    uint32_t S = 64;
    uint32_t hnDiv = 32;
    ConfusionTransposeTiling tiling;
};

extern "C" __global__ __aicore__ void confusion_transpose_custom(
    GM_ADDR src_gm, GM_ADDR dst_gm, GM_ADDR workspace, GM_ADDR tiling)
{
    GET_TILING_DATA(tilingData, tiling);
    KernelConfusionTranspose<half> op;
    op.Init(src_gm, dst_gm, tilingData.confusionTransposeTilingData);
    op.Process();
}
