功能说明
将输入tensor[m0, m1, ...mt, n]（t大于等于0）的非尾轴长度相乘的结果看作m，则输入tensor的shape看作[m, n]。对输入tensor[m,n]按行做grad反向计算，计算公式如下：
当输入shape为ND格式时，内部的reduce过程按last轴进行；当输入shape为NZ格式时，内部的reduce过程按照last轴和first轴进行，reduce过程可以参考SoftMax中的图示说明。
为方便理解，通过python脚本实现的方式，表达其计算公式如下，其中src、grad、isFront是源操作数（输入），dst为目的操作数（输出）。
def softmax_grad(grad, src, isFront = None):
dst = grad * src
dst = np.sum(dst, axis=-1, keepdims=True)
if isFront :
return dst
dst = (grad - dst) * src
return dst
实现原理

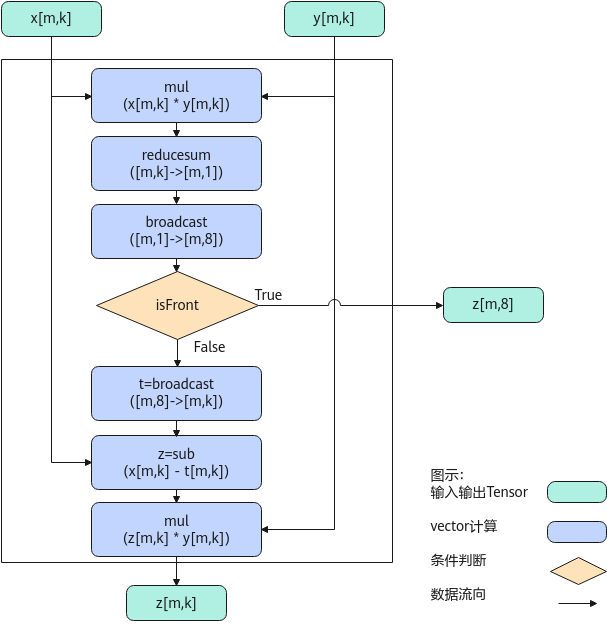

以float类型，ND格式，shape为[m,k]的输入Tensor为例，描述SoftmaxGrad高阶API内部算法框图，如下图所示。
计算过程分为如下几步，均在Vector上进行：
- mul步骤：对输入x和y所有数据相乘，计算结果会保存到一个临时空间temp中；
- reducesum步骤：对temp数据([m, k])每一行求和得到[m, 1]，计算结果会保存到临时空间中；
- broadcast步骤：对reducesum结果[m, 1]的数据做一个按datablock为单位的填充，比如float类型下，把[m, 1]扩展成[m, 8]；
- 判断是否isFront模式，如果是，则输出broadcast后的结果，计算结束；如果不是，则继续执行后续步骤；
- broadcast步骤：对[m, 8]做一个扩维，扩展成[m, k]，计算结果会保存到临时空间中；
- sub步骤：输入x的所有数据减去上一步broadcast后的结果；
- mul步骤：sub后的所有数据和输入y相乘，输出结果z。
函数原型
- 接口框架申请临时空间
1 2
template <typename T, bool isReuseSource = false, bool isDataFormatNZ = false> __aicore__ inline void SoftmaxGrad(const LocalTensor<T>& dstTensor, const LocalTensor<T>& gradTensor, const LocalTensor<T>& srcTensor, const SoftMaxTiling& tiling, bool isFront = false, const SoftMaxShapeInfo& softmaxShapeInfo = {})
- 通过sharedTmpBuffer入参传入临时空间
1 2
template <typename T, bool isReuseSource = false, bool isDataFormatNZ = false> __aicore__ inline void SoftmaxGrad(const LocalTensor<T>& dstTensor, const LocalTensor<T>& gradTensor, const LocalTensor<T>& srcTensor, const LocalTensor<uint8_t>& sharedTmpBuffer, const SoftMaxTiling& tiling, bool isFront = false, const SoftMaxShapeInfo& softmaxShapeInfo = {})
由于该接口的内部实现中涉及复杂的计算，需要额外的临时空间来存储计算过程中的中间变量。临时空间支持接口框架申请和开发者通过sharedTmpBuffer入参传入两种方式。
- 接口框架申请临时空间，开发者无需申请，但是需要预留临时空间的大小。
- 通过sharedTmpBuffer入参传入，使用该tensor作为临时空间进行处理，接口框架不再申请。该方式开发者可以自行管理sharedTmpBuffer内存空间，并在接口调用完成后，复用该部分内存，内存不会反复申请释放，灵活性较高，内存利用率也较高。
接口框架申请的方式，开发者需要预留临时空间；通过sharedTmpBuffer传入的情况，开发者需要为tensor申请空间。临时空间大小BufferSize的获取方式如下：通过SoftmaxGrad Tiling接口中提供的GetSoftMaxGradMaxTmpSize/GetSoftMaxGradMinTmpSize接口获取所需最大和最小临时空间大小，最小空间可以保证功能正确，最大空间用于提升性能。
参数说明
|
参数名 |
描述 |
|---|---|
|
T |
操作数的数据类型。 |
|
isReuseSource |
预留参数，暂未启用，为后续的功能扩展做保留，必须使用默认值。 |
|
isDataFormatNZ |
当前输入输出的数据格式是否为NZ格式，默认数据格式为ND，即默认取值为false。 针对Atlas 200I/500 A2推理产品，不支持配置为NZ格式。 |
|
参数名 |
输入/输出 |
描述 |
|---|---|---|
|
dstTensor |
输出 |
目的操作数。 类型为LocalTensor，支持的TPosition为VECIN/VECCALC/VECOUT。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：half/float Atlas推理系列产品AI Core，支持的数据类型为：half/float Atlas 200I/500 A2推理产品，支持的数据类型为：half/float last轴长度需要32Byte对齐。 |
|
gradTensor |
输入 |
源操作数。 类型为LocalTensor，支持的TPosition为VECIN/VECCALC/VECOUT。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：half/float Atlas推理系列产品AI Core，支持的数据类型为：half/float Atlas 200I/500 A2推理产品，支持的数据类型为：half/float last轴长度需要32Byte对齐。 |
|
srcTensor |
输入 |
源操作数。 类型为LocalTensor，支持的TPosition为VECIN/VECCALC/VECOUT。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：half/float Atlas推理系列产品AI Core，支持的数据类型为：half/float Atlas 200I/500 A2推理产品，支持的数据类型为：half/float last轴长度需要32Byte对齐。 |
|
sharedTmpBuffer |
输入 |
临时空间。 类型为LocalTensor，支持的TPosition为VECIN/VECCALC/VECOUT。 该操作数的数据类型固定uint8_t。 接口内部复杂计算时用于存储中间变量，由开发者提供。 临时空间大小BufferSize的获取方式请参考SoftmaxGrad Tiling接口。 |
|
softmaxShapeInfo |
输入 |
srcTensor的shape信息。SoftMaxShapeInfo类型，具体定义如下： struct SoftMaxShapeInfo {
uint32_t srcM; // 非尾轴长度的乘积
uint32_t srcK; // 尾轴长度，必须32Byte对齐
uint32_t oriSrcM; // 原始非尾轴长度的乘积
uint32_t oriSrcK; // 原始尾轴长度
};
需要注意，当输入输出的数据格式为NZ格式时，尾轴长度为reduce轴长度即图2中的W0*W1，非尾轴为H0*H1。 |
|
tiling |
输入 |
softmaxgrad计算所需tiling信息，Tiling信息的获取请参考SoftmaxGrad Tiling接口。 |
|
isFront |
输入 |
是否使能isFront计算，若为True，dstTensor的last轴长度必须固定32Byte。 |
返回值
无
支持的型号
Atlas A2训练系列产品/Atlas 800I A2推理产品
Atlas推理系列产品AI Core
Atlas 200I/500 A2推理产品
注意事项
- srcTensor和dstTensor的Tensor空间可以复用。
- 操作数地址偏移对齐要求请参见通用约束。
调用示例
#include "kernel_operator.h"
template <typename T>
class KernelSoftmaxGrad {
public:
__aicore__ inline KernelSoftmaxGrad()
{}
__aicore__ inline void Init(
__gm__ uint8_t *src1Gm, __gm__ uint8_t *src2Gm, __gm__ uint8_t *dstGm, const SoftMaxTiling &tilingData)
{
elementNumPerBlk = 32 / sizeof(T);
src1Global.SetGlobalBuffer((__gm__ T *)src1Gm);
src2Global.SetGlobalBuffer((__gm__ T *)src2Gm);
dstGlobal.SetGlobalBuffer((__gm__ T *)dstGm);
pipe.InitBuffer(inQueueSrc1, 1, height * width * sizeof(T));
pipe.InitBuffer(inQueueSrc2, 1, height * width * sizeof(T));
pipe.InitBuffer(outQueueDst, 1, height * width * sizeof(T));
tiling = tilingData;
}
__aicore__ inline void Process()
{
CopyIn();
Compute();
CopyOut();
}
private:
__aicore__ inline void CopyIn()
{
AscendC::LocalTensor<T> srcLocal1 = inQueueSrc1.AllocTensor<T>();
AscendC::LocalTensor<T> srcLocal2 = inQueueSrc2.AllocTensor<T>();
AscendC::DataCopy(srcLocal1, src1Global, height * width);
AscendC::DataCopy(srcLocal2, src2Global, height * width);
inQueueSrc1.EnQue(srcLocal1);
inQueueSrc2.EnQue(srcLocal2);
}
__aicore__ inline void Compute()
{
AscendC::LocalTensor<T> srcLocal1 = inQueueSrc1.DeQue<T>();
AscendC::LocalTensor<T> srcLocal2 = inQueueSrc2.DeQue<T>();
AscendC::LocalTensor<T> dstLocal = outQueueDst.AllocTensor<T>();
AscendC::SoftMaxShapeInfo srcShape = {height, width, height, width};
AscendC::SoftmaxGrad<T>(dstLocal, srcLocal2, srcLocal1, tiling, false, srcShape);
outQueueDst.EnQue<T>(dstLocal);
inQueueSrc1.FreeTensor(srcLocal1);
inQueueSrc2.FreeTensor(srcLocal2);
}
__aicore__ inline void CopyOut()
{
AscendC::LocalTensor<T> dstLocal = outQueueDst.DeQue<T>();
AscendC::DataCopy(dstGlobal, dstLocal, height * width);
outQueueDst.FreeTensor(dstLocal);
}
private:
AscendC::TPipe pipe;
AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrc1;
AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrc2;
AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueueDst;
AscendC::GlobalTensor<T> src1Global, src2Global, dstGlobal;
uint32_t elementNumPerBlk = 0;
uint32_t width = 64;
uint32_t height = 128;
SoftMaxTiling tiling;
};
extern "C" __global__ __aicore__ void softmax_grad_kernel_half(
__gm__ uint8_t *src1Gm, __gm__ uint8_t *src2Gm, __gm__ uint8_t *dstGm, __gm__ uint8_t *tiling)
{
GET_TILING_DATA(tilingData, tiling);
KernelSoftmaxGrad<half> op;
op.Init(src1Gm, src2Gm, dstGm, tilingData.softmaxTilingData);
op.Process();
}
