LayerNormGrad

函数功能

LayerNormGrad是一个函数，用于计算LayerNorm的反向传播梯度。该接口单独使用会输出x、resForGamma；也可以和LayerNormGradBeta配合使用，输出的resForGamma传递给LayerNormGradBeta， LayerNormGradBeta接口会输出gamma和beta，配合使用时就可以同时得到x、Gamma、beta。

算法公式为:

pd_xl(BSH) = data_dy * data_gamma
pd_var(H) = np.sum(((-0.5) * pd_xl * (data_x - data_mean) * np.power((data_variance + EPSLON), (-1.5))), reduce_axis, keepdims=True)
pd_mean(BS1) = np.sum(((-1.0) * pd_xl * np.power((data_variance + EPSLON), (-0.5))), reduce_axis, keepdims=True) + pd_var * (1.0 / H) * np.sum(((-2.0) * (data_x - data_mean)), reduce_axis, keepdims=True)
pd_x(BSH) = pd_xl * np.power((data_variance + EPSLON), (-0.5)) + pd_var * (2.0 / H) * (data_x - data_mean) + pd_mean * (1.0 / H)
res_for_gamma(BSH) = (data_x - data_mean) * np.power((data_variance + EPSLON), (-0.5))

实现原理

以float类型，ND格式，输入为inputDy[B, S, H], inputX[B, S, H], inputVariance[B, S], inputMean[B, S], inputGamma[H]为例，描述LayerNormGrad高阶API内部算法框图，如下图所示。

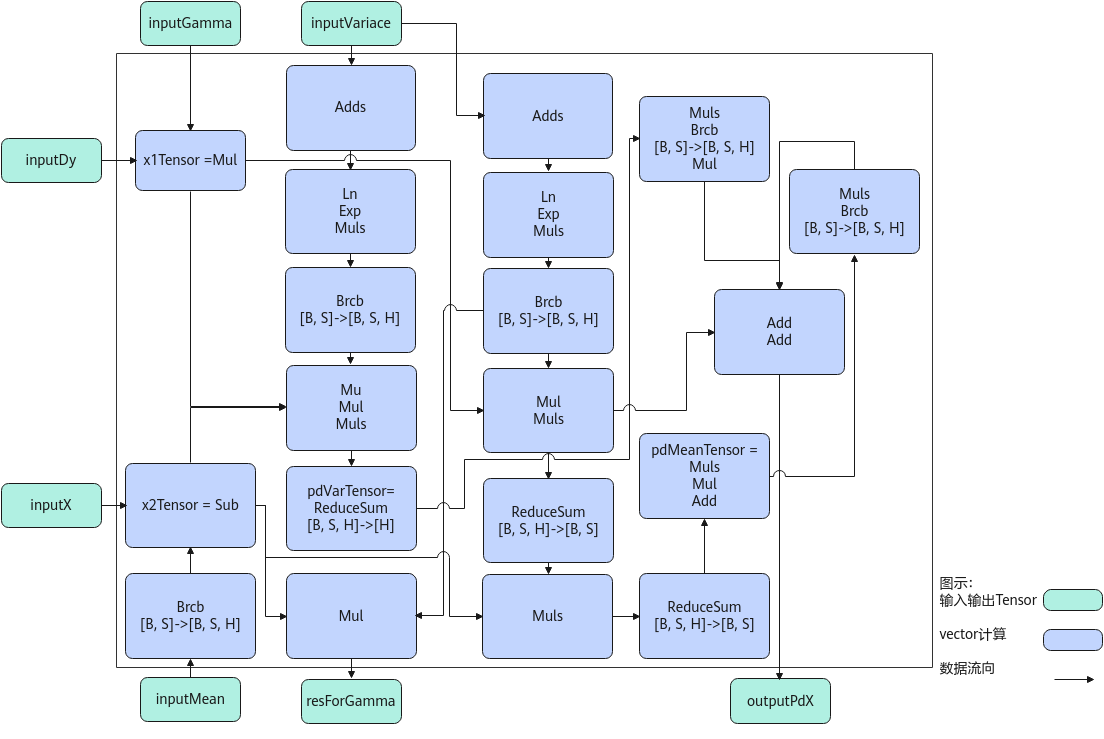

图1 LayerNormGrad算法框图

计算过程分为如下几步，均在Vector上进行：

1. ComputePdX1步骤：计算inputDy*inputGamma，结果存储至x1Tensor；
2. ComputePdX2步骤：inputMean先通过Brcb将shape扩充到[B, S, H]，再计算inputX-inputMean，结果存储至x2Tensor；
3. ComputePdVar步骤：实现公式np.sum(((-0.5) * x1Tensor * x2Tensor * np.power((inputVariace + EPSLON), (-1.5))))的计算，power方法的实现通过Ln、Exp、Muls三条基础API组合实现，结果存储至pdVarTensor；
4. ComputePdMean：实现公式np.sum(((-1.0) * x1Tensor * np.power((inputVariace + EPSLON), (-0.5)))) + pd_var * (1.0 / H) * np.sum(((-2.0) * (x2Tensor)))的计算，power方法通过Ln、Exp、Muls三条基础API组合实现，结果存储至pdMeanTensor。同时，利用中间计算结果，根据公式x2Tensor * np.power((inputVariace + EPSLON), (-1.5))，计算出resForGamma的结果；
5. ComputePdX步骤：实现公式x1Tensor * np.power((inputVariace + EPSLON), (-0.5)) + pd_var*(2.0 / H)*(x2Tensor) + pd_mean*(1.0 / H)的计算，结果存入outputPdX。

函数原型

由于该接口的内部实现中涉及复杂的计算，需要额外的临时空间来存储计算过程中的中间变量。临时空间大小BufferSize的获取方法：通过LayerNormGrad Tiling中提供的GetLayerNormGradMaxMinTmpSize接口获取所需最大和最小临时空间大小，最小空间可以保证功能正确，最大空间用于提升性能。

临时空间支持接口框架申请和开发者通过sharedTmpBuffer入参传入两种方式，因此LayerNormGrad接口的函数原型有两种：

• 通过sharedTmpBuffer入参传入临时空间

  template <typename T, bool isReuseSource = false>
  __aicore__ inline void LayerNormGrad(const LocalTensor<T> &outputPdX, const LocalTensor<T> &resForGamma, const LocalTensor<T> &inputDy, const LocalTensor<T> &inputX, const LocalTensor<T> &inputVariance, const LocalTensor<T> &inputMean, const LocalTensor<T> &inputGamma, LocalTensor<uint8_t> &sharedTmpBuffer, T epsilon, LayerNormGradTiling &tiling)

  该方式下开发者需自行申请并管理临时内存空间并管理，并在接口调用完成后，复用该部分内存，内存不会反复申请释放，灵活性较高，内存利用率也较高。

• 接口框架申请临时空间

  template <typename T, bool isReuseSource = false>
  __aicore__ inline void LayerNormGrad(const LocalTensor<T> &outputPdX, const LocalTensor<T> &resForGamma, const LocalTensor<T> &inputDy, const LocalTensor<T> &inputX, const LocalTensor<T> &inputVariance, const LocalTensor<T> &inputMean, const LocalTensor<T> &inputGamma, T epsilon, LayerNormGradTiling &tiling)

  该方式下开发者无需申请，但是需要预留临时空间的大小。

参数说明

返回值

无

支持的型号

Atlas A2训练系列产品/Atlas 800I A2推理产品

Atlas推理系列产品AI Core

约束说明

• 操作数地址偏移对齐要求请参见通用约束。
• src和dst的Tensor空间可以复用。
• 仅支持输入shape为ND格式。
• 输入数据不满足对齐要求时，开发者需要进行补齐，补齐的数据应设置为0，防止出现异常值从而影响网络计算。
• 不支持对尾轴H轴的切分。
