功能

将多个通信卡上的数据按所属rank号的顺序在第一维进行聚合，然后发送到每张卡上。

该算子涉及多卡相关操作，可根据实际需求配置HCCL相关环境变量，具体请参见《CANN 环境变量参考》中的“集合通信”章节。

使用场景

多对多。收集所有的数据到所有的节点上。把多个节点的数据收集到一个主节点上（Gather），再把这个收集到的数据分发到其他节点上（broadcast）。

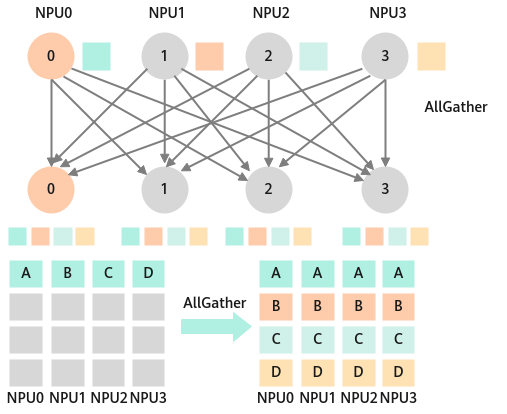

图1 通信原理示意图

应用场景：

All-Gather可应用于模型并行。
模型并行里前向计算里的参数全同步，需要用all-gather把模型并行里将切分到不同的NPU上的参数全同步到一张NPU上才能进行前向计算。

使用示例

参数设置
 rankSize=2

输入输出

npu0 (通信主卡）：

x=

[[16, 56],
[ 5, 96]]

output=

[[[ 16,  56],
  [  5,  96]],

  [[ -7, -91],
  [-75,  38]]]

npu1：

x=

[[ -7, -91],
[-75,  38]]

output=

[[[ 16,  56],
 [  5,  96]],
[[ -7, -91],
[-75,  38]]]

定义


           struct AllGatherParam {
    int rank = 0;
    int rankSize = 0;
    int rankRoot = 0;
    std::string backend = "hccl";
    HcclComm hcclComm = nullptr;
    CommMode commMode = COMM_MULTI_PROCESS;
    std::string rankTableFile;
    std::string commDomain;
    uint8_t rsv[64] = {0};
};

参数列表

成员名称	类型	默认值	描述
rank	int	0	当前卡所属通信编号。
rankSize	int	0	通信的卡的数量。
rankRoot	int	0	主通信编号。
backend	string	“hccl”	通信后端指示，仅支持“hccl”和“lccl”。 Atlas 推理系列产品仅支持“backend”为“hccl”。当“backend”为“lccl”且机器为 Atlas A2 训练系列产品里的Atlas 200T A2 Box16 异构子框时支持单机16卡（16卡全量拓扑通信或单节点内任意卡通信）。
hcclComm	HcclComm	nullptr	HCCL通信域指针。默认为空，加速库为用户创建；若用户想要自己管理通信域，则需要传入该通信域指针，加速库使用传入的通信域指针来执行通信算子。
commMode	CommMode	COMM_MULTI_PROCESS	通信模式，CommMode类型枚举值。hccl多线程只支持外部传入通信域方式。
rankTableFile	string	-	集群信息的配置文件路径，适用单机以及多机通信场景，当前仅支持hccl后端场景。若单机配置了ranktable，则以ranktable来初始化通信域。配置请参见《TensorFlow 1.15模型迁移指南》的“模型训练>执行分布式训练>准备ranktable资源配置文件”。
commDomain	string	-	通信device组用通信域名标识，多通信域时使用。当backend为lccl时，commMode为多进程时，commDomain需要设置0-63。
rsv[64]	uint8_t	{0}	预留参数。

输入

参数	维度	数据类型	格式	描述
x	[dim_0，dim_1，... ，dim_n]	backend为hccl时：float16/float/int8/int16/int32/int64/bf16 backend为lccl时：float16/float/int8/int16/int32/int64/bf16	ND	输入tensor，维度小于8。

输出

参数	维度	数据类型	格式	描述
output	[rankSize, dim_0，dim_1，... ，dim_n]	backend为hccl时：float16/float/int8/int16/int32/int64/bf16 backend为lccl时： float16/float/int8/int16/int32/int64/bf16	ND	输出tensor，维度小于或等于8。输出output的维数比输入x的维数多一维。

参数

维度

数据类型

格式

描述

output

[rankSize, dim_0，dim_1，... ，dim_n]

backend为hccl时：float16/float/int8/int16/int32/int64/bf16
backend为lccl时： float16/float/int8/int16/int32/int64/bf16

ND

输出tensor，维度小于或等于8。

输出output的维数比输入x的维数多一维。

规格约束

rank、rankSize、rankRoot需满足以下条件。
- 0 ≤ rank < rankSize
- 0 ≤ rankRoot < rankSize

多用户使用时需要使用ATB_SHARE_MEMORY_NAME_SUFFIX环境变量（请参见Transformer加速库环境变量说明）进行共享内存的区分，以进行初始化信息同步。
当使用加速库的通信算子异常退出时，需要清空残留数据，避免影响之后的使用，命令参考如下：
```
rm -rf /dev/shm/sem.lccl*
rm -rf /dev/shm/sem.hccl*
ipcrm -a
```
当前不支持单device上跑多个HCCP进程实例，不能单卡同时跑多个通信算子。比如运行通信算子场景下，不支持同一张卡上跑多个模型。
