问题现象

3D_ResNet模型在迁移到昇腾AI处理器上训练后，发现Loss收敛效果较GPU出现异常。

总体思路

在PyTorch模型迁移与训练过程中出现的精度问题，可以从以下两方面依次进行定位。

检测整网训练过程中是否存在溢出问题。如果存在，则需要确定具体发生溢出的API，然后通过ACL检测针对该API做算子级输入输出dump，分析发生溢出的算子。
检测是否存在单算子与标杆数据（GPU/CPU）存在精度差异，进行数据dump，分析dump数据比对结果，从而定位出单算子的适配与实现问题。

环境准备

请参考ptdbg_ascend工具使用说明安装ptdbg_ascend精度工具。

溢出定位

进入模型脚本所在目录并打开。
```
cd src
vi main.py
```

在训练脚本中导入精度工具包，使能精度工具溢出定位。

from ptdbg_ascend import register_hook, overflow_check, seed_all, set_dump_path, set_dump_switch, acc_cmp_dump

为了稳定复现溢出问题，在训练脚本主函数内添加以下代码，固定网络中的随机数。
```
def main():
    seed_all()
    ...
```

在模型定义后，训练循环开始前，添加溢出检测函数，其中overflow_check为使能溢出检测开关，overflow_nums为检测到溢出抛出异常的阈值次数，超过这个阈值就会退出训练。

def main():
    ...
    model = create_model(opt.arch, opt.heads, opt.head_conv)
    ...
    set_dump_path("./data/dump", dump_tag='npu_overflow')    # 设置dump路径，最终数据保存在此路径下

    register_hook(model, overflow_check, overflow_nums=1)    # 使能溢出检测

    ...
    for epoch in range(start_epoch + 1, opt.num_epochs + 1):
    ...

执行训练脚本。

bash ./test/train_full_1p.sh --data_path=数据集路径

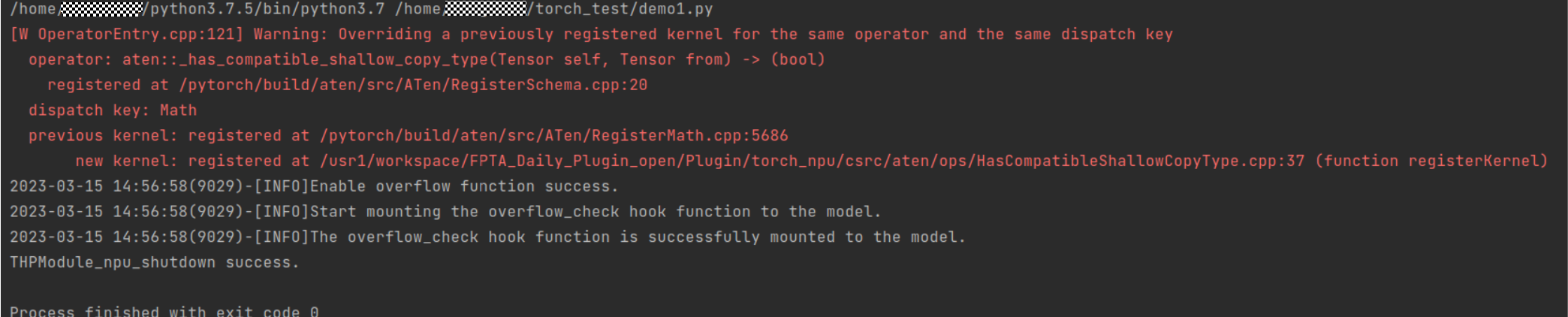

查看.pkl日志文件是否有溢出提示。日志截图样例如下所示。训练结束后，发现日志并无溢出信息，因此判定当前精度问题不是由溢出导致。

图1 日志信息

Dump数据比对

在模型定义后，训练循环开始前，添加dump路径、hook函数和dump开关。acc_cmp_dump为数据dump比对开关。

def main():
    ...
    model = create_model(opt.arch, opt.heads, opt.head_conv)
    optimizer = torch.optim.Adam(model.parameters(), opt.lr)
    ...

    set_dump_path("./dump_data_new/npu")    # 设置dump路径，最终数据保存在此路径下

    register_hook(model, acc_cmp_dump)    # 添加hook函数和数据比对dump开关

    for epoch in range(start_epoch + 1, opt.num_epochs + 1):
    ...

设置dump开关。
用户根据实际需要的范围，在代码中设置dump开始位置set_dump_switch("ON")和结束位置set_dump_switch("OFF")，样例代码中开关设置在循环的开始与结束。
```
set_dump_switch("ON")

for epoch in range(start_epoch + 1, opt.num_epochs + 1):
...

logger.write('\n')
set_dump_switch("OFF")
```
执行训练脚本。分别将模型在NPU和GPU/CPU上执行训练，注意两次执行训练前，要通过set_dump_path指定不同的输出目录，例如在CPU上可以将输出目录修改为./dump_data_new/cpu。
```
#NPU训练命令
bash ./test/train_full_1p.sh --data_path=数据集路径
```

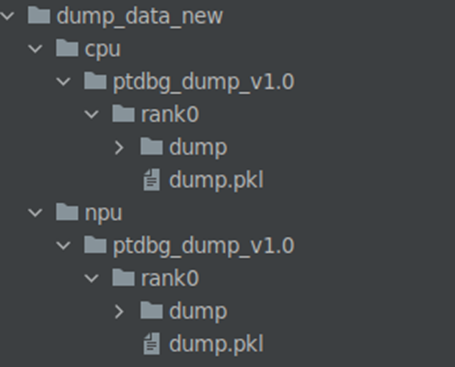

模型训练结束后，数据会落盘到输出目录。样例输出目录如下图。

图2 Dump输出数据目录

数据比对

参考比对脚本compare.py配置示例创建并配置精度比对脚本，样例参考如下。其中dump文件夹和pkl文件请用户根据dump时设置的实际目录修改。

from ptdbg_ascend import compare

dump_result_param={
"npu_pkl_path": "./npu/rank0/dump.pkl"
"bench_pkl_path": "./cpu/rank0/dump.pkl"
"npu_dump_data_dir": "./npu/rank0/dump"
"bench_dump_data_dir": "./cpu/rank0/dump"
}

compare(dump_result_param,"./out")

运行数据比对脚本。
```
python3 compare.py
```

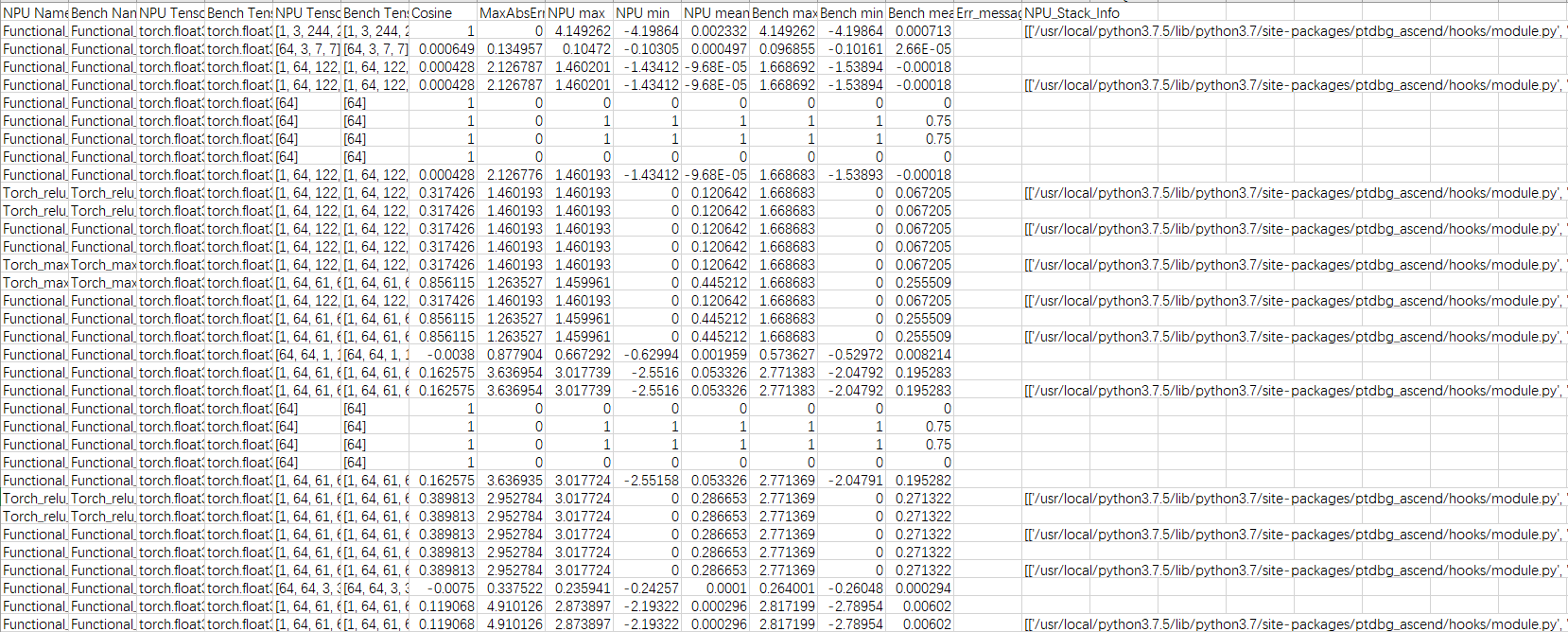

比对完成后会在指定的输出目录中生成对比结果文件“compare_result_timestamp.csv”，示例文件如下所示。

图3 示例文件

图4 比对结果展示

分析比对结果

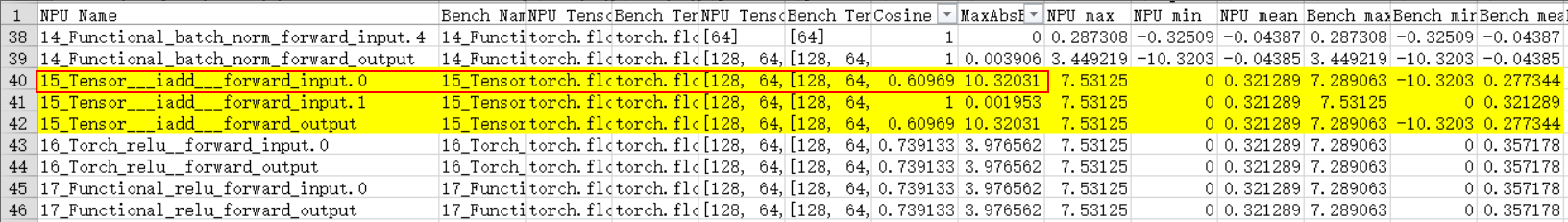

分析dump数据精度比对结果，按余弦相似度（Cosine）小于0.99，最大绝对值误差（MaxAbsError）大于0.001进行筛选，筛选后csv结果如下所示：

图5 筛选结果

可以看到第一个存在问题的是iadd API的input_0，其余弦相似度小于0.99并且最大绝对值误差远大于0.001。
通过工具dump的stack模式将网络中的问题API的堆栈信息dump下来。修改set_dump_switch所在行代码，使能stack模式dump。
```
set_dump_switch("ON", mode="stack", scope=['Tensor___iadd___forward'])
```
解析问题API的堆栈信息，通过堆栈信息回溯到具体的问题代码行如下。
```
def forward(self, x):
    residual = x

    out = self.conv1(x)
    out = self.bn1(out)
    out = self.relu(out)

    out = self.conv2(out)
    out = self.bn2(out)

    if self.downsample is not None:
        residual = self.downsample(x)

    out += residual    # 问题代码行
    out = self.relu(out)
```

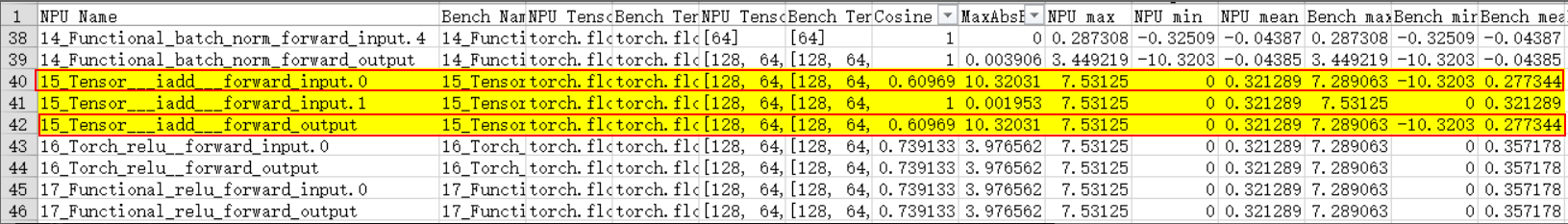

如果只分析iadd的input_0比对结果，容易得出iadd的input有问题的判断，但其实这个判断是错误的。通过代码可知，iadd是一个自增操作。由于数据dump利用PyTorch hook机制，在执行后才会将输入和输出缓存，但是自增操作会将输出结果覆盖到输入，所以表格中呈现的input_0实际为iadd的output。观察下图中的iadd的input_0和output，发现这两行完全一致，可以验证这个结论。
图6 dump数据表格结果

因此根据以上结论，可以定位到是iadd的输出存在问题，而不是输入。
iadd的输出存在精度问题的原因可能有如下两点：
- iadd的真实输入存在精度问题。
- iadd的计算精度存在问题。
回归代码，排查iadd的真实输入，发现iadd的真实输入是batchnorm的输出。
```
def forward(self, x):
    residual = x

    out = self.conv1(x)
    out = self.bn1(out)
    out = self.relu(out)

    out = self.conv2(out)
    out = self.bn2(out)    # out为batchnorm的输出，代入到下方成为了自增操作的输入

    if self.downsample is not None:
        residual = self.downsample(x)

    out += residual    # 问题代码行
    out = self.relu(out)
```

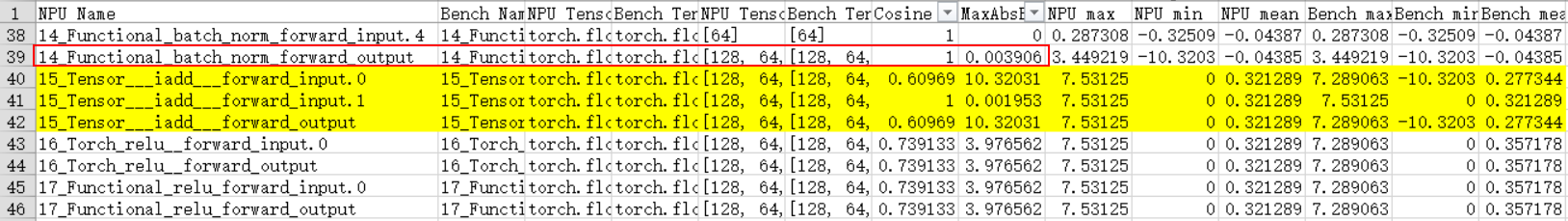

检视batchnorm算子的比对结果数据，如下图，可以确定batchnorm输出（即iadd真实输入）的余弦相似值为1，最大绝对值误差接近0，无精度问题。

图7 batchnorm算子比对结果

因此可以得出结论：iadd算子的计算精度存在问题，导致iadd输出精度异常。可以联系华为工程师解决此问题，可进入昇腾开源社区使用issue进行沟通。
