问题现象

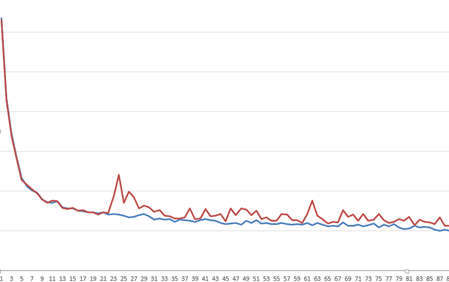

CenterNet检测模型在迁移到昇腾AI处理器上训练后，发现Loss收敛效果较GPU明显变差。迁移前后Loss曲线如下图所示。蓝色为GPU训练曲线，收敛正常；红线为NPU训练曲线，收敛效果变差。

图1 GPU训练Loss曲线与NPU训练Loss曲线对比
点击放大

总体思路

在PyTorch模型迁移与训练过程中，出现loss变化收敛不一致，通过dump比对工具进行定位。检测是否存在单算子与标杆数据（GPU/CPU）存在精度差异，进行数据dump，分析dump数据比对结果，从而定位出单算子的适配与实现问题。

环境准备

请参考ptdbg_ascend工具使用说明安装ptdbg_ascend精度工具，并准备已适配NPU环境的CenterNet训练工程，点击获取链接-ModelZoo，下载CenterNet模型脚本。

Dump数据比对

进入模型脚本所在目录并打开。
```
cd src
vi main_npu_8p.py
```

在训练脚本中导入精度工具包，使能精度工具溢出定位。

from ptdbg_ascend import register_hook, overflow_check, seed_all, set_dump_path, set_dump_switch, acc_cmp_dump

为了稳定复现溢出问题，在训练脚本主函数内添加以下代码，固定网络中的随机数。
```
def main():
    seed_all()
    ...
```

在模型定义后，训练循环开始前，添加dump路径、hook函数和dump开关。acc_cmp_dump为数据dump比对开关。

def main():
    ...
    model = create_model(opt.arch, opt.heads, opt.head_conv, opt.load_local_weights, opt.local_weights_path)
    model = model.to(opt.device) #npu
    ...
    if opt.precision_mode == 'must_keep_origin_dtype':
        optimizer = torch.optim.Adam(model.parameters(), opt.lr)
        model, optimizer = amp.initialize(model, optimizer, opt_level="O0", combine_grad=False) ###npu
    else:
        optimizer = apex.optimizers.NpuFusedAdam(model.parameters(), opt.lr)
        model, optimizer = amp.initialize(model, optimizer, opt_level="O1",loss_scale=19.0,combine_grad=True) ###npu

    set_dump_path("./dump_data_new/npu")    # 设置dump路径，最终数据保存在此路径下

    register_hook(model, acc_cmp_dump)    # 添加hook函数和数据比对dump开关

    start_epoch = 0
    ...

设置dump开关。
用户根据实际需要的范围，在代码中设置dump开始位置set_dump_switch("ON")和结束位置set_dump_switch("OFF")，样例代码中开关设置在循环的开始与结束。
```
set_dump_switch("ON")

for epoch in range(start_epoch + 1, opt.num_epochs + 1):
    ...
    logger.write('\n')

set_dump_switch("OFF")
```
执行训练脚本。分别将模型在NPU和GPU/CPU上执行训练，注意两次执行训练前，要通过set_dump_path指定不同的输出目录，例如在CPU上可以将输出目录修改为./dump_data_new/cpu。
```
#NPU训练命令
bash ./test/train_full_1p.sh
```

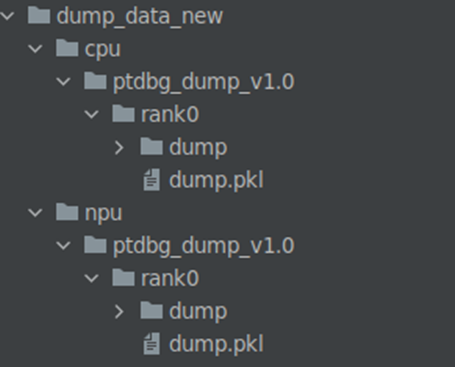

模型训练结束后，数据会落盘到输出目录。样例输出目录如下图。

图2 Dump输出数据目录

数据比对

参考比对脚本compare.py配置示例创建并配置精度比对脚本，样例参考如下。其中dump文件夹和pkl文件请用户根据dump时设置的实际目录修改。

from ptdbg_ascend import compare

dump_result_param={
    "npu_pkl_path": "/home/torch_test/dump_data_new/npu/ptdbg_dump_v2.0/rank0/dump.pkl",
    "bench_pkl_path": "/home/torch_test/dump_data_new/cpu/ptdbg_dump_v2.0/rank0/dump.pkl",
    "npu_dump_data_dir": "/home/torch_test/dump_data_new/npu/ptdbg_dump_v2.0/rank0/dump",
    "bench_dump_data_dir": "/home/torch_test/dump_data_new/cpu/ptdbg_dump_v2.0/rank0/dump"
}

compare(dump_result_param, "./out")

运行数据比对脚本。
```
python3 compare.py
```
比对完成后会在指定的输出目录中生成对比结果文件“compare_result_timestamp.csv”，示例文件如下所示。

图3 示例文件

图4 比对结果展示

分析比对结果

比对结果为csv类型文件，会包含两份Dump数据的比对信息，包括tensor shape信息，数据类型，余弦相似度，最大绝对误差，最大值，最小值，平均值等统计信息。

图5 样例比对结果文件
点击放大

通常情况下，我们通过余弦相似度，来判断API的输入或输出是否存在问题。大部分API输入输出的余弦相似度要求大于0.99。我们以此为标准分析CenterNet在昇腾AI处理器上的比对结果，流程如下:

筛选“Accuracy Reached or Not”列中值为“No”的选项，即精度不达标的选项。
工具内部定义的不达标规则如下：
1. Cosine < 0.99 且 MaxAbsError > 0.001时，精度不达标，标记为“No”。
2. Cosine < 0.9，精度不达标，标记为“No”。
3. MaxAbsError > 1，精度不达标，标记为“No”。
4. 其余情况下记为精度达标，标记为“Yes”。
筛选后CSV结果如下图所示，为了方便查看可以将其标黄：

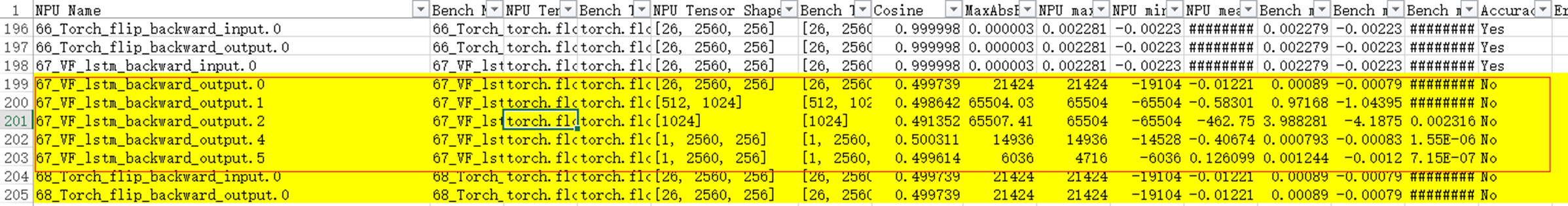

图6 筛选后CSV结果
还原表格进行分析，可以发现lstm反向输入正常，输出异常，说明是lstm的反向实现存在问题，进而影响了后续其他节点的精度。

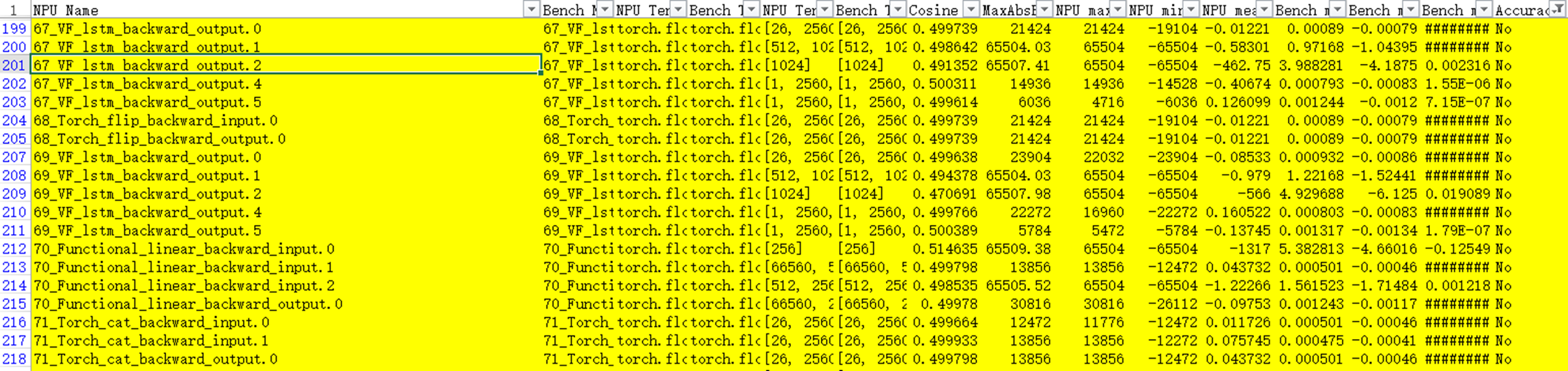

图7 lstm反向输入正常输出异常
基于上述流程，就可以根据比对表格，定位出问题API为lstm的反向实现。可以联系华为工程师反馈问题和寻求解决，可进入昇腾开源社区使用issue进行沟通。
