Profiling性能数据采集

功能介绍

用户可以在图加载和图执行过程中，采集Profiling性能数据，用于性能分析。使用时有三种方式：

表1 Profiling性能数据采集方式

序号

采集方式

方式一（不推荐使用）
通过配置如下环境变量，采集Profiling性能数据：
  • PROFILING_MODE
  • PROFILING_OPTIONS

方式二
通过GEInitialize传入option参数：
  • ge.exec.profilingMode
  • ge.exec.profilingOptions

方式三
调用如下接口，采集Profiling性能数据：

如果需要采集迭代轨迹数据，还需要通过GEInitialize传入option参数ge.exec.profilingOptions或通过环境变量PROFILING_OPTIONS传入。传入字段包括training_trace/bp_point/fp_point。

环境变量解释请参考《环境变量参考》。

支持的产品型号

Atlas 推理系列产品（Ascend 310P处理器）

Atlas 训练系列产品

Atlas A2训练系列产品

采集前配置

进行Profiling采集前，需要从完整样例参考中获取构建Graph并直接编译并运行Graph样例后，进行如下操作：

  1. 在源码文件“main.cpp”开头添加“#include "ge/ge_prof.h"”代码。
  2. 在编译脚本“Makefile”内的“LIBS”行下添加“-lmsprofiler”字段或在“CMakeLists.txt”内的“target_link_libraries”行下添加“msprofiler”字段。
表2 头文件列表

定义接口的头文件

用途

对应的库文件

ge/ge_prof.h

用于定义Profiling配置的接口。

libmsprofiler.so

说明：

ge头文件在“CANN软件安装后文件存储路径/include/”目录下，ge库文件在“CANN软件安装后文件存储路径/lib64/”目录下。

通过方式三采集性能数据

该特性为全局特性，不是session级特性，使能后在所有session均配置生效。

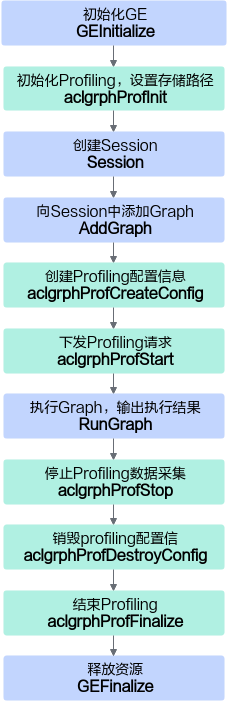

建议的接口调用顺序为：

调用示例为：
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

  // 构造Graph，该步骤省略
  // ......

  // init ge
  std::map<std::string, std::string> ge_options = {{"ge.socVersion", "xxx"}, {"ge.graphRunMode", "1"}};
  ge::GEInitialize(ge_options);

  std::string profilerResultPath = "/home/test/prof";       //该路径需要提前创建
  uint32_t length = strlen("/home/test/prof");
  ret = ge::aclgrphProfInit(profilerResultPath.c_str(), length);

  std::map<string, string> options = {{"a", "b"}, {"c", "d"}};
  uint32_t graphId = 0;

  ge::Session *session = new Session(options);
  ret = session->AddGraph(graphId, graph);

  uint32_t deviceid_list[1] = {0};
  uint32_t device_nums = 1;
  uint64_t data_type_config = ProfDataTypeConfig::kProfTaskTime | ProfDataTypeConfig::kProfAiCoreMetrics | ProfDataTypeConfig::kProfAicpu | ProfDataTypeConfig::kProfTrainingTrace | ProfDataTypeConfig::kProfHccl | ProfDataTypeConfig:: kProfL2cache;
  ProfAicoreEvents *aicore_events = NULL;
  ProfilingAicoreMetrics aicore_metrics = ProfilingAicoreMetrics::kAicoreArithmeticUtilization;
  ge::aclgrphProfConfig *pro_config = ge::aclgrphProfCreateConfig(deviceid_list, device_nums, aicore_metrics, aicore_events, data_type_config);

  ge::aclgrphProfStart(pro_config);

  session->RunGraph(graphId, inputs_r, outputs_r);

  ge::aclgrphProfStop(pro_config);

  ge::aclgrphProfDestroyConfig(pro_config);

  ge::aclgrphProfFinalize();

  delete session;
  ge::GEFinalize();
