编译Graph为离线模型并运行Graph（大模型分布式编译切分）

本章节内容包括两个部分，首先编译出可用于分布式部署的om离线模型，然后使用LoadGraph接口加载模型，最后使用RunGraph运行加载了该模型的Graph，得到图的执行结果。

编译用于分布式部署的离线模型

编译用于分布式部署的离线模型，除了本章节介绍的方法外，还可以通过ATC工具模型转换获取，模型转换时需要使能--distributed_cluster_build参数。具体方法请参见《ATC工具使用指南》。

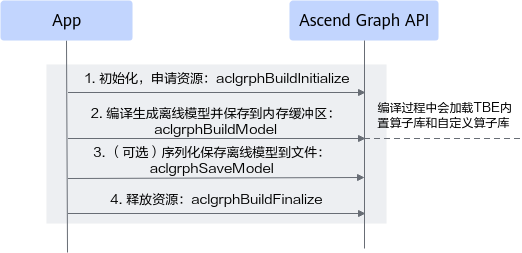

涉及的主要接口为：

  1. Graph定义完成后，调用aclgrphBuildInitialize进行系统初始化，申请系统资源。初始化时，大模型编译切分场景需要aclgrphBuildInitialize接口通过options配置CLUSTER_CONFIG参数，指定目标部署环境的逻辑拓扑关系。
  2. 调用aclgrphBuildModel将Graph编译为适配昇腾AI处理器的离线模型，编译过程中会加载TBE内置算子库和自定义算子库。此时模型保存在内存缓冲区中。
    大模型编译切分场景需要aclgrphBuildModel接口通过options配置DISTRIBUTED_CLUSTER_BUILD，开启后生成的离线模型将用于分布式部署。
    • 若输入是完整大模型，并且开启了算法切分：

      aclgrphBuildModel接口通过options配置ENABLE_GRAPH_PARALLEL、GRAPH_PARALLEL_OPTION_PATH参数（ENABLE_GRAPH_PARALLEL参数开启算法切分，GRAPH_PARALLEL_OPTION_PATH参数配置切分策略配置文件路径）。

      大模型算法切分后会将子模型要部署的logic device id存放在子模型的属性中，重新加载部署后，部署模块根据该属性进行分布式部署。

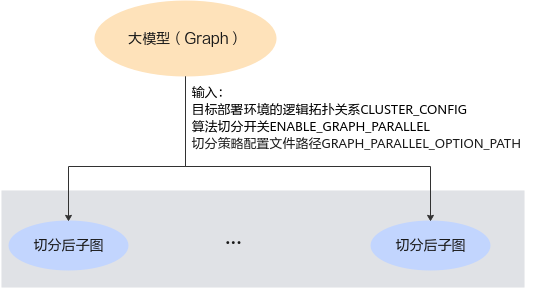

      图1 原理图
    • 若入是切片模型，模型中包括通信算子，将切片模型编译为om离线模型：

      aclgrphBuildModel接口通过options配置MODEL_RELATION_CONFIG（设置多个切片模型之间的输入输出关系）。

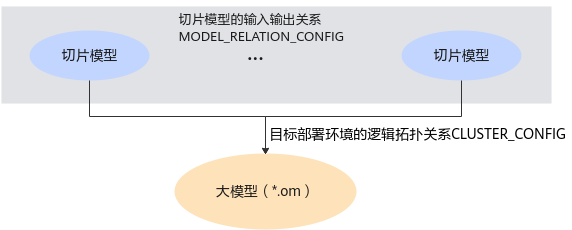

      图2 原理图
  3. 将内存缓冲区中的模型保存为离线模型文件*.om，调用aclgrphSaveModel，序列化保存离线模型到文件中。
  4. 调用aclgrphBuildFinalize结束进程，释放系统资源。

加载模型并运行Graph

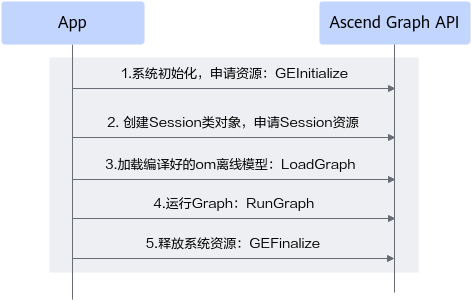

涉及的主要接口为：

  1. 调用GEInitialize进行系统初始化（也可在Graph构建前调用），申请系统资源。
  2. 调用Session构造函数创建Session类对象，申请session资源。
  3. 调用LoadGraph在Session类对象中添加通过编译用于分布式部署的离线模型编译好的om离线模型或者通过ATC工具转换出来的可用于分布式部署的离线模型。
  4. 调用RunGraph运行图。
  5. 调用GEFinalize，释放系统资源。

开发示例

  1. 包含的头文件。
    1

    #include "ge_api.h"
  2. 申请系统资源。

    Graph定义完成后，调用GEInitialize进行系统初始化（也可在Graph定义前调用），申请系统资源。示例代码如下：

    1
2
3

    std::map<AscendString, AscendString>config = {{"ge.exec.deviceId", "0"},
                                              {"ge.graphRunMode", "1"}};
Status ret = ge::GEInitialize(config);

    可以通过config配置传入ge运行的初始化信息，当前必选的配置参数为示例代码中的ge.exec.deviceId和ge.graphRunMode，分别用于指定GE实例运行设备，图执行模式（在线推理请配置为0，训练请配置为1）。更多配置请参考表1。

  3. 添加Graph对象并加载执行离线模型。
    若想使定义好的Graph运行起来，首先，要创建一个session对象，然后调用LoadGraph接口加载离线模型并执行。示例代码如下：
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

    std::map <AscendString, AscendString> options;
ge::Session *session = new Session(options);
if(session == nullptr) {
std::cout << "Create session failed." << std::endl;

...
...
#释放资源
ge::GEFinalize();
return FAILED;
}

auto session = std::make_shared<ge::Session>(options);
const std::string model_path
//加载离线模型 只支持加载可用于分布式部署的离线模型，且模型中不包含变量
auto ret = session->LoadGraph(graph_id, load_option, model_path);
 // 执行模型
ret = session->RunGraph(graph_id, inputs, outputs);
if(ret != SUCCESS) {

...
...
#释放资源
ge::GEFinalize();
delete session;
return FAILED;
}

    用户可以通过传入options配置图运行相关配置信息，相关配置请参考Session构造函数。其中图运行完之后的数据保存在Tensor output_cov中。

  4. 图运行完之后，通过GEFinalize释放资源。
    1

    ret = ge::GEFinalize();
