Kernel Launch算子工程

环境准备

• 使用Kernel Launch算子工程之前，需要参考环境准备章节安装驱动固件和CANN软件包，完成开发环境和运行环境的准备。
• 使用该算子工程要求cmake版本为3.16及以上版本，如不符合要求，请参考如下的命令示例更新cmake版本，如下示例以更新到3.16.0版本为例。

  wget https://cmake.org/files/v3.16/cmake-3.16.0.tar.gz --no-check-certificate
  tar -zxvf cmake-3.16.0.tar.gz
  cd cmake-3.16.0
   ./bootstrap --prefix=/usr
  sudo make
  sudo make install

工程目录

算子工程样例所在路径为：CANN软件安装后文件存储路径中的“tools/ascendc_kernel_sample”。

样例目录结构如下所示：

ascendc_kernel_sample
├── CMakeLists.txt                                      // CMake编译配置文件
├── main.cpp                                            // NPU域算子调用应用程序
├── add_custom.cpp                                      // 矢量算子kernel实现
├── matmul_custom.cpp                                   // 矩阵算子kernel实现
├── matmul_leakyrelu_custom.cpp                         // 矢量+矩阵融合算子kernel实现
└── run.sh                                              // 编译运行算子的脚本

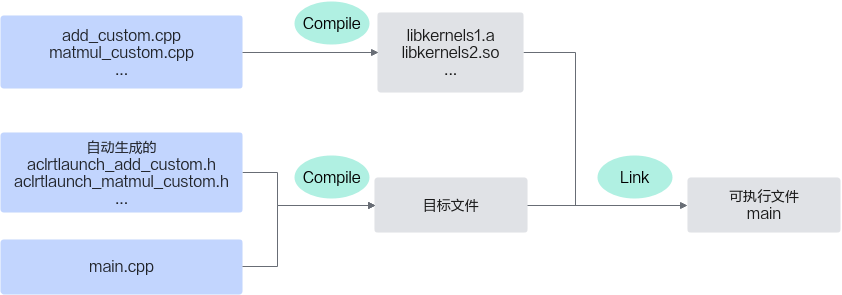

基于该算子工程，开发者进行算子开发的步骤如下：

• 完成算子kernel侧实现。
• 编写算子调用应用程序main.cpp。

• 编写CMake编译配置文件CMakeLists.txt。

• 修改编译运行算子的脚本run.sh并执行该脚本，完成算子的编译运行。同时支持完成性能数据的采集和分析。

算子kernel侧实现

请参考矢量编程和工程目录中的矩阵算子、融合算子的kernel实现完成Ascend C算子实现文件的编写。

算子调用应用程序

下面代码以固定shape的add_custom算子为例，介绍算子核函数调用的应用程序main.cpp如何编写。您在实现自己的应用程序时，需要关注由于算子核函数不同带来的修改，包括算子核函数名，入参出参的不同等，合理安排相应的内存分配、内存拷贝和文件读写等，相关API的调用方式直接复用即可。

1. 按需包含头文件，需要注意的是，需要包含对应的核函数调用接口声明所在的头文件alcrtlaunch_{kernel_name}.h（该头文件为工程框架自动生成），kernelname为算子核函数的名称。

   #include <stdio.h>
   #include <string.h>
   #include <securec.h>
   #include "acl/acl.h"
   #include "aclrtlaunch_add_custom.h"

2. 算子调用程序编写，具体步骤如下：

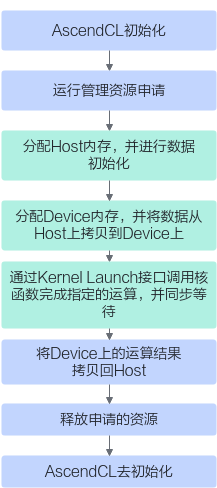

   图1 算子调用程序编写步骤


   int32_t main(void)
   {
       constexpr int32_t loopValue = 16;
       constexpr uint32_t blockDim = 8;
       constexpr uint32_t rowDim = 1024;
       constexpr uint32_t colDim = 2048;
       size_t inputByteSize = rowDim * colDim * sizeof(aclFloat16);
       size_t outputByteSize = rowDim * colDim * sizeof(aclFloat16);
       aclFloat16 duplicateValue = aclFloatToFloat16(4.0f);
       // AscendCL初始化
       CHECK_ACL(aclInit(nullptr));
       // 运行管理资源申请
       aclrtContext context;
       int32_t deviceId = 0;
       CHECK_ACL(aclrtSetDevice(deviceId));
       CHECK_ACL(aclrtCreateContext(&context, deviceId));
       aclrtStream stream = nullptr;
       CHECK_ACL(aclrtCreateStream(&stream));
       // 分配Host内存
       uint8_t *xHost, *yHost, *zHost;
       uint8_t *xDevice, *yDevice, *zDevice;
       CHECK_ACL(aclrtMallocHost((void**)(&xHost), inputByteSize));
       CHECK_ACL(aclrtMallocHost((void**)(&yHost), inputByteSize));
       CHECK_ACL(aclrtMallocHost((void**)(&zHost), outputByteSize));
       // 分配Device内存
       CHECK_ACL(aclrtMalloc((void**)&xDevice, inputByteSize, ACL_MEM_MALLOC_HUGE_FIRST));
       CHECK_ACL(aclrtMalloc((void**)&yDevice, inputByteSize, ACL_MEM_MALLOC_HUGE_FIRST));
       CHECK_ACL(aclrtMalloc((void**)&zDevice, outputByteSize, ACL_MEM_MALLOC_HUGE_FIRST));
       // Host内存初始化
       for (int i = 0; i < rowDim * colDim; ++i) {
           xHost[i] = duplicateValue;
           yHost[i] = duplicateValue;
       }
       // 将数据从Host上拷贝到Device上
       CHECK_ACL(aclrtMemcpy(xDevice, inputByteSize, xHost, inputByteSize, ACL_MEMCPY_HOST_TO_DEVICE));
       CHECK_ACL(aclrtMemcpy(yDevice, inputByteSize, yHost, inputByteSize, ACL_MEMCPY_HOST_TO_DEVICE));
       // 用内核调用符ACLRT_LAUNCH_KERNEL调用核函数完成指定的运算
       CHECK_ACL(ACLRT_LAUNCH_KERNEL(add_custom)(blockDim, stream, xDevice, yDevice, zDevice));
       CHECK_ACL(aclrtSynchronizeStream(stream));
       // 将Device上的运算结果拷贝回Host
       CHECK_ACL(aclrtMemcpy(zHost, outputByteSize, zDevice, outputByteSize, ACL_MEMCPY_DEVICE_TO_HOST));
       // 打印数据结果，作为示例只打印前16个数
       printf("output of add_custom:\n");
       for (int i = 0; i < loopValue; i++) {
           printf("%f ", aclFloat16ToFloat(zHost[i]));
       }
       // 释放申请的资源
       CHECK_ACL(aclrtFree(xDevice));
       CHECK_ACL(aclrtFree(yDevice));
       CHECK_ACL(aclrtFree(zDevice));
       CHECK_ACL(aclrtFreeHost(xHost));
       CHECK_ACL(aclrtFreeHost(yHost));
       CHECK_ACL(aclrtFreeHost(zHost));
       // AscendCL去初始化
       CHECK_ACL(aclrtDestroyStream(stream));
       CHECK_ACL(aclrtDestroyContext(context));
       CHECK_ACL(aclrtResetDevice(deviceId));
       CHECK_ACL(aclFinalize());
       return 0;
   }

CMake编译配置文件编写

CMake编译配置文件的样例如下，开发者可基于该样例修改环境变量和Cmake命令参数的配置，配置参数的具体说明请参考表1和表2。

cmake_minimum_required(VERSION 3.16.0)
project(Ascend_C)

# user-defined configuration
// 配置AI处理器型号，请配置为实际的AI处理器型号
set(SOC_VERSION "ascendxxx" CACHE STRING "system on chip type")
// 配置CANN软件包安装后的实际路径
set(ASCEND_CANN_PACKAGE_PATH "/usr/local/Ascend/ascend-toolkit/latest/" CACHE PATH "ASCEND CANN package installation directory")
// 配置编译模式，"Release"或者"Debug"
set(CMAKE_BUILD_TYPE "Debug" CACHE STRING "Build type Release/Debug (default Debug)" FORCE)
// 配置CMAKE执行install时，安装的路径前缀
set(CMAKE_INSTALL_PREFIX "${CMAKE_CURRENT_LIST_DIR}/out" CACHE STRING "path for install()" FORCE)
if(EXISTS ${ASCEND_CANN_PACKAGE_PATH}/compiler/tikcpp/ascendc_kernel_cmake)
    set(ASCENDC_CMAKE_DIR ${ASCEND_CANN_PACKAGE_PATH}/compiler/tikcpp/ascendc_kernel_cmake)
else()
    message(FATAL_ERROR "ascendc_kernel_cmake does not exist, please check whether the compiler package is installed.")
endif()
// 包含内部的编译文件
include(${ASCENDC_CMAKE_DIR}/ascendc.cmake)
// 按需添加kernel实现文件
ascendc_library(kernels STATIC
    add_custom.cpp
)
// 配置编译宏，按需使能PRINTF/DumpTensor功能
ascendc_compile_definitions(kernels PRIVATE -DASCENDC_DUMP)
// 请替换为算子调用源文件
add_executable(main main.cpp)
target_link_libraries(main PRIVATE
  kernels
)

修改并执行一键式编译运行脚本

您可以基于样例工程中提供的一键式编译运行脚本进行快速编译，在NPU侧执行Ascend C算子。同时可以按需完成性能数据的采集和分析。run.sh的代码如下：

set -e
rm -rf build out
mkdir build
cmake -B build
cmake --build build -j
cmake --install build
#执行可执行文件，请替换为实际的应用程序二进制名称
./build/main
#使能profiling功能
msprof --ai-core=on --ascendcl=on --model-execution=on --runtime-api=on --task-time=on --application="./build/main"
