问题现象

CenterNet检测模型在迁移到昇腾AI处理器上训练后，发现Loss收敛效果较GPU明显变差。迁移前后Loss曲线如下图所示。蓝色为GPU训练曲线，收敛正常；红线为NPU训练曲线，收敛效果变差。

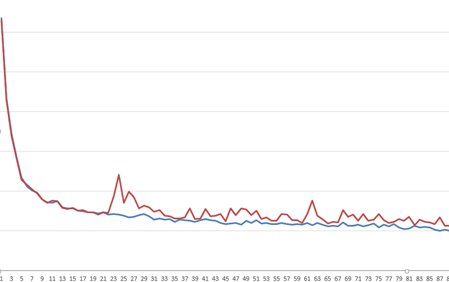

图1 GPU训练Loss曲线与NPU训练Loss曲线对比
点击放大

总体思路

在PyTorch模型迁移与训练过程中，出现loss变化收敛不一致，通过dump比对工具进行定位。检测是否存在单算子与标杆数据（GPU/CPU）存在精度差异，进行数据dump，分析dump数据比对结果，从而定位出单算子的适配与实现问题。

环境准备

请参考ptdbg_ascend工具使用说明安装ptdbg_ascend精度工具，并准备已适配NPU环境的CenterNet训练工程，点击获取链接-ModelZoo，下载CenterNet模型脚本。

Dump数据比对

进入模型脚本所在目录并打开。
```
cd src
vi main_npu_8p.py
```

设置dump开关。

分别dump CPU或GPU以及NPU数据，在PyTorch训练脚本插入dump接口，示例代码如下（下面以NPU为例，CPU或GPU dump基本相同）：

from ptdbg_ascend import PrecisionDebugger
debugger = PrecisionDebugger(dump_path="./dump_data_new/npu", hook_name="dump", step=[0])
debugger.configure_hook(mode="api_stack")
# 请勿将以上初始化流程插入到循环代码中

# 模型初始化
# 下面代码也可以用PrecisionDebugger.start()和PrecisionDebugger.stop()
debugger.start()

# 需要dump的代码片段1

debugger.stop()
debugger.start()

# 需要dump的代码片段2

debugger.stop()
debugger.step()

执行训练脚本。分别将模型在NPU和GPU/CPU上执行训练，注意两次执行训练前，要通过dump_path指定不同的输出目录，例如在CPU上可以将输出目录修改为./dump_data_new/cpu。
```
# NPU训练命令
bash ./test/train_full_1p.sh
```
模型训练结束后，数据会落盘到输出目录。

数据比对

参考compare.py脚本示例创建并配置精度比对脚本，样例参考如下。其中dump文件夹和pkl文件请用户根据dump时设置的实际目录修改。

from ptdbg_ascend import compare
dump_result_param={
    "npu_pkl_path": "/home/torch_test/dump_data_new/npu/ptdbg_dump_v4.0/step0/rank0/api_stack_dump.pkl",
    "bench_pkl_path": "/home/torch_test/dump_data_new/cpu/ptdbg_dump_v4.0/step0/rank0/api_stack_dump.pkl",
    "npu_dump_data_dir": "/home/torch_test/dump_data_new/npu/ptdbg_dump_v4.0/step0/rank0/api_stack_dump",
    "bench_dump_data_dir": "/home/torch_test/dump_data_new/cpu/ptdbg_dump_v4.0/step0/rank0/api_stack_dump"
}
compare(dump_result_param, "./out", stack_mode=True)

运行数据比对脚本。
```
python3 compare.py
```
比对完成后会在指定的输出目录中生成对比结果文件“compare_result_timestamp.csv”，示例文件如下所示。

图2 示例文件

分析比对结果

比对结果为csv类型文件，会包含两份Dump数据的比对信息，包括tensor shape信息，数据类型，余弦相似度，最大绝对误差，最大值，最小值，平均值等统计信息。

通常情况下，只需要通过Accuracy Reached or Not字段的值来判断计算精度是否达标，字段值为Yes为达标，No则不达标。如下图所示：

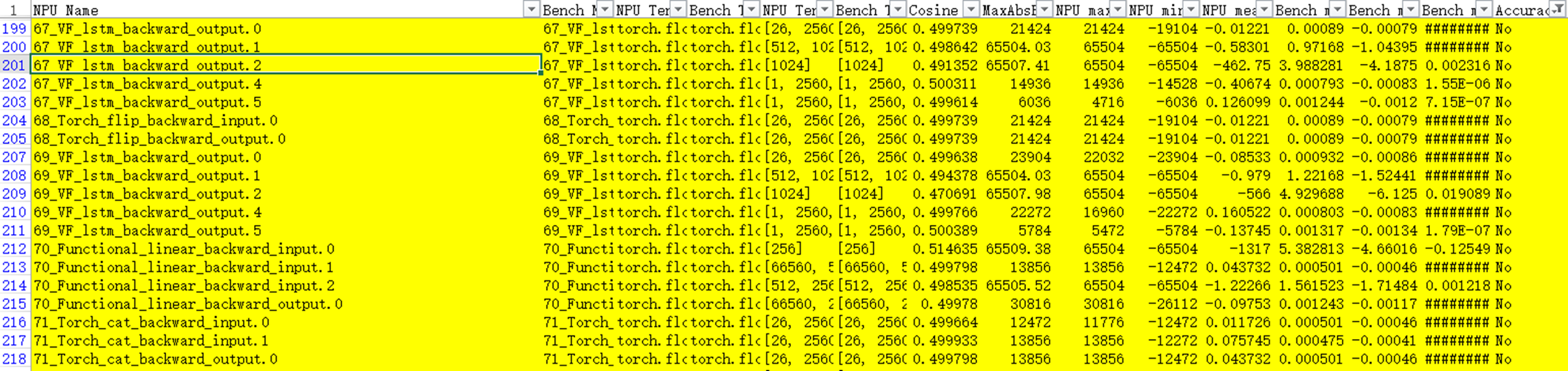

图3 比对不达标结果
点击放大

可以发现lstm反向输入正常，输出异常，说明是lstm的反向实现存在问题，进而影响了后续其他节点的精度。
