分析Profiling数据

开发人员可通过分析Profiling工具解析得到Timeline和Summary文件，识别性能瓶颈点。

下面仅介绍常用的关键性能数据文件，关于更多Profiling数据文件的介绍可参见《性能分析工具使用指南》 。

• timeline文件：step_trace_*.csv
  “step_trace_*.csv”记录了代轨迹数据信息，包含Iteration Time，FP to BP Time，Grad Refresh Bound，Data Aug Bound，含义如下：

  • Iteration Time：一轮迭代的计算时间，主要包含FP/BP和Grad Refresh两个阶段的时间。
  • FP to BP Time：网络正向传播和反向传播的计算时间。
  • Grad Refresh Bound：梯度更新时间。
  • Data Aug Bound：两个相邻Iteration Time的间隔时间。

  展示数据如下图所示，开发者进行数据分析时，需要注意选择合适的Iteration ID和Model ID的数据。

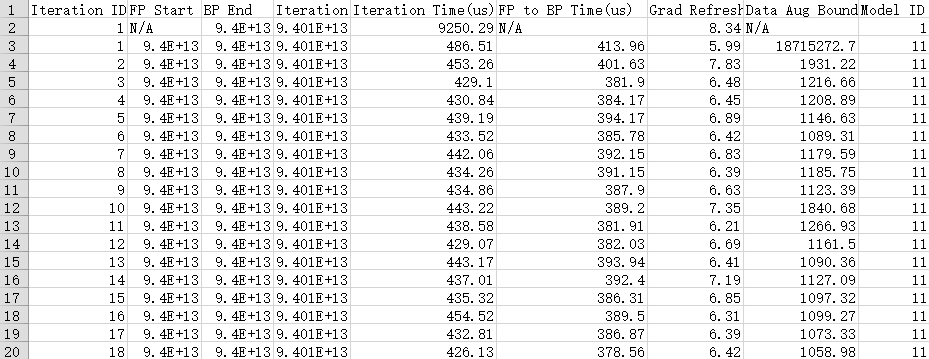

  图1 step_trace_*.csv文件示例


  从上面示例可以看出，Model ID=1的数据明显与后续不同，为初始化图，而Model ID=11才为真正的迭代计算图，因此要选择Model ID=11的数据进行分析。另外，可以看到在Model ID=11，Iteration ID=1时，Data Aug Bound的时间很长，因为该阶段存在编译等操作，所以耗时较长，因此需要选择Model ID=11且Iteration ID>2的数据进行分析。

• summary文件：op_statistic_*.csv与op_summary_*.csv

  “op_statistic_*.csv”文件记录了AI Core和AI CPU算子调用次数及耗时统计，“op_summary_*.csv”文件记录了详细的AI Core和AI CPU算子数据。

  开发者可根据“op_statistic_*.csv”文件初步判断耗时较长的算子，然后再根据耗时长的算子，查找“op_summary_*.csv”文件中的详细信息，从而定位出最小粒度事件。
