浮点异常检测

使用场景

训练网络执行过程中，可能发生频繁的浮点异常情况，即loss scale值下降次数较多或者直接下降为1，此时需要通过分析溢出数据，对频繁的浮点异常问题进行定界定位。

但在训练多个step的场景下，如果只是某个step出现了溢出，则可能是正常的偶发溢出，一般在开启loss scale的情况下，会自动跳过该step的训练结果，梯度不更新。对于这种偶发溢出场景一般可以不用关注。

溢出数据检测的主要过程如下所示。

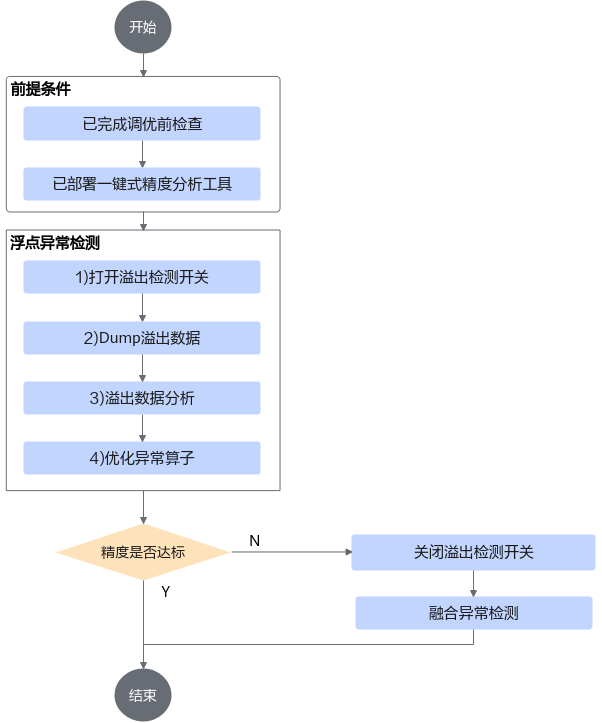

图1 溢出数据检测流程

前提条件

  1. 已完成调优前检查。
  2. 已完成工具部署。
  3. 进行溢出数据分析时依赖CANN Toolkit软件包中的工具，因此需要准备CANN开发环境，即Toolkit安装环境。

Dump溢出数据

以下操作在NPU训练环境执行。

  1. 修改训练脚本，使能算子溢出数据采集。

    1
2

    import precision_tool.tf_config as npu_tf_config
npu_tf_config.npu_device_dump_config(npu_device, action='overflow')

  2. 执行训练，如果网络存在溢出，则在precision_data/overflow/dump下会生成溢出信息文件。

溢出数据分析

溢出数据分析依赖CANN Toolkit软件包中的atc工具和msaccucmp.py工具，以下操作需要在CANN开发环境，即Toolkit安装环境进行。

  1. 将precision_tool和precision_data文件夹上传到Toolkit安装环境的任意目录下，目录结构示例：

    ├── precision_tool
│    ├── cli.py
│    ├── ...
├── precision_data
│    ├── overflow
│    │    ├── dump

  2. 安装Python依赖。

    pip3 install rich

  3. 修改工具precision_tool/lib/config目录下的config.py。

    # 依赖Toolkit包中的atc和msaccucmp.py工具，一般在run包安装目录，配置到父目录即可
# 默认Toolkit包安装在/usr/local/Ascend，可以不用修改，指定目录安装则需要修改
CMD_ROOT_PATH = '/usr/local/Ascend'

  4. 启动PrecisionTool交互命令行。

    python3 ./precision_tool/cli.py

    进入交互命令行界面：

    PrecisionTool >

  5. 执行如下命令进行溢出数据分析，详细命令说明可参考precision_tool命令参考。

    PrecisionTool > ac

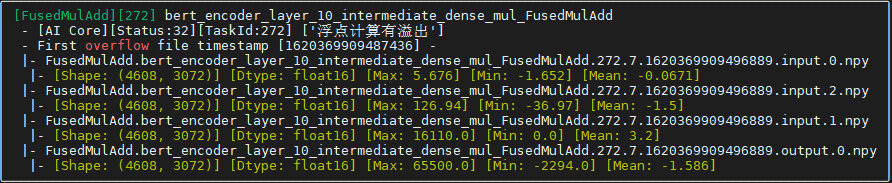

    根据数据量大小，分析过程需要时间不同，当执行过程中出现算子溢出，则会输出如下结果。

    从上图可以看到：

    • 算子名为：bert_encoder_layer_10_intermediate_dense_mul_FusedMulAdd
    • 算子类型为：FusedMulAdd
    • 溢出status信息为：32，表示浮点计算有溢出。
    • 溢出类型为：AI Core算子溢出，另外还可能会有其他类型的算子溢出（例如DHA Atomic Add或L2 Atomic Add），建议用户优先考虑并解决AI Core算子溢出问题。
    • 算子的输入输出信息，包括shape、dtype、输入输出数据的最大值最小值。

    当出现多个算子溢出时，会出现N个溢出算子信息，默认按照算子执行顺序排序，由于后面算子溢出可能是因为前一个算子溢出导致，建议用户优先分析第一个异常算子。

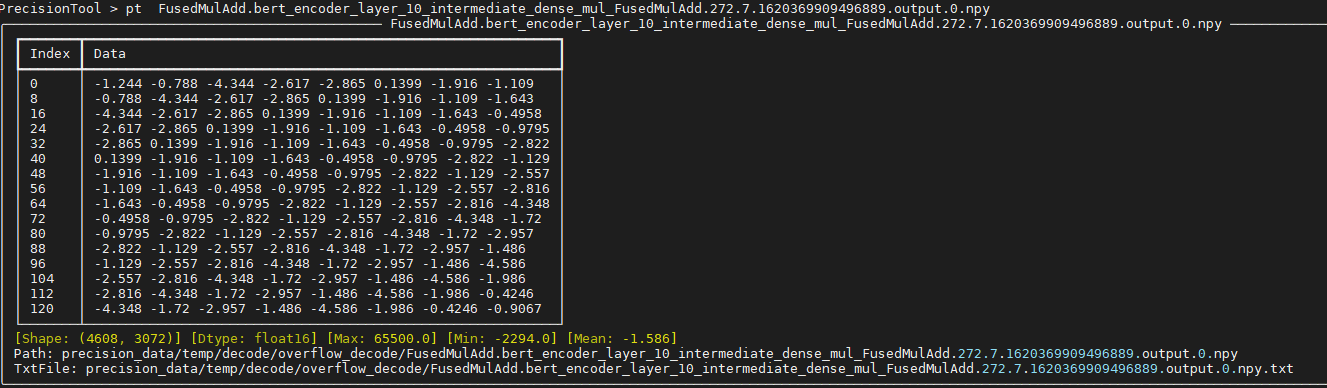

  6. 执行pt (-n) [*.npy]命令，可以查看对应dump数据块的数据信息。

分析思路参考

进行溢出数据分析的大致思路为：
  1. 查看输入输出数据值。
    • 如果输入值中没有Nan和65504，输出数据中存在溢出值（65504/Nan等），则计算存在溢出；
    • 如果输入值中存在Nan或者65504，则需要继续分析前向算子或者用户模型的常量输入是否存在异常；
    • 否则可能在计算过程中存在溢出。
  2. 查看溢出算子类型。
    • 对于自定义开发的算子，可以尝试自行进行算子溢出分析（结合算子公式和溢出值进行分析），排查自定义算子是否存在问题。
    • 对于CANN内置算子，也可以先尝试初步分析，如下为常用的分析方向：
      • 如果算子输出类型为float16，解析出的输出数据中出现65504/65500，则可以切换输出算子类型至float32计算，用户可以尝试以下两种方法：
        1. （推荐）方法一：通过精度调优的modify_mixlist修改混合精度模式算子黑白灰名单，调整算子精度模式。
        2. 方法二：通过npu.keep_dtype_scope接口，指定哪些算子保持原有精度。
          1
2
3

          import npu_device as npu
with npu.keep_dtype_scope():
    v = tf.add(1, 1)
      • 如果输入输出数据中均未出现溢出值，则需要结合算子公式，分析数据计算过程中是否可能出现溢出。例如AvgPool先求和再平均，求和过程可能溢出，但平均后并未溢出。
  3. 如果依旧无法解决，欢迎到昇腾社区提issue求助。
