函数功能

将已经排好序的最多4 条队列，合并排列成 1 条队列，结果按照 score 域由大到小排序。

MrgSort32指令处理的数据一般是经过Sort32指令处理后的数据，也就是Sort32指令的输出，队列的结构如下所示：

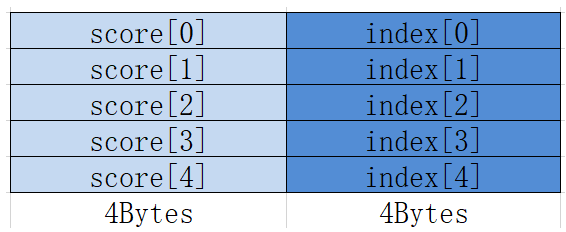

数据类型为float，每个结构占据8Bytes。

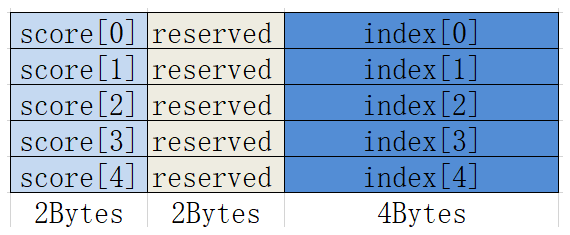

数据类型为half，每个结构也占据8Bytes，其中中间有2Bytes保留。

函数原型

template <typename T> __aicore__ inline void MrgSort(const LocalTensor<T>& dstLocal, const MrgSortSrcList<T>& srcLocal, const MrgSort4Info& params)

参数说明

表1 接口参数说明
参数名称	输入/输出	含义
dstLocal	输出	目的操作数，存储经过排序后的数据，类型为LocalTensor。LocalTensor数据结构的定义请参考LocalTensor。 Atlas A2训练系列产品，支持的数据类型为：half/float
srcLocal	输入	源操作数，4个队列，并且每个队列都已经排好序，类型为MrgSortSrcList结构体，具体请参考表2。 Atlas A2训练系列产品，支持的数据类型为：half/float
params	输入	排序所需参数，类型为MrgSort4Info结构体，具体请参考表3。

表2 MrgSortSrcList参数说明
参数名称	输入/输出	含义
src1	输入	源操作数，第一个已经排好序的队列，类型为LocalTensor。LocalTensor数据结构的定义请参考LocalTensor。数据类型与目的操作数保持一致。 Atlas A2训练系列产品，支持的数据类型为：half/float
src2	输入	源操作数，第二个已经排好序的队列，类型为LocalTensor。LocalTensor数据结构的定义请参考LocalTensor。数据类型与目的操作数保持一致。 Atlas A2训练系列产品，支持的数据类型为：half/float
src3	输入	源操作数，第三个已经排好序的队列，类型为LocalTensor。LocalTensor数据结构的定义请参考LocalTensor。数据类型与目的操作数保持一致。 Atlas A2训练系列产品，支持的数据类型为：half/float
src4	输入	源操作数，第四个已经排好序的队列，类型为LocalTensor。LocalTensor数据结构的定义请参考LocalTensor。数据类型与目的操作数保持一致。 Atlas A2训练系列产品，支持的数据类型为：half/float

表3 MrgSort4Info参数说明
参数名称	输入/输出	含义
elementLengths	输入	四个源队列的长度（8Bytes结构的数目），类型为长度为4的uint16_t数据类型的数组，理论上每个元素取值范围[0, 4095]，但不能超出UB的存储空间。
ifExhaustedSuspension	输入	某条队列耗尽后，指令是否需要停止，类型为bool，默认false。
validBit	输入	有效队列个数，取值如下： 3：前两条队列有效 7：前三条队列有效 15：四条队列全部有效
repeatTimes	输入	迭代次数，每一次源操作数和目的操作数跳过四个队列总长度。取值范围：repeatTimes∈[1,255]。 repeatTimes参数生效是有条件的，需要同时满足以下四个条件： srcLocal包含四条队列并且valid_bit=15 四个源队列的长度一致四个源队列连续存储 ifExhaustedSuspension = False

返回值

无

支持的型号

Atlas A2训练系列产品

约束说明

当存在score[i]与score[j]相同时，如果i>j，则score[j]将首先被选出来，排在前面。
每次迭代内的数据会进行排序，不同迭代间的数据不会进行排序。
需要注意此函数排序的队列非region proposal结构。
地址对齐要求请参见通用约束。

调用示例

接口使用样例

// 对8个已排好序的队列进行合并排序，repeatTimes = 2，数据连续存放
// 每个队列包含32个(score,index)的8Bytes结构
// 最后输出对score域的256个数完成排序后的结果
MrgSort4Info params;
params.elementLengths[0] = 32;
params.elementLengths[1] = 32;
params.elementLengths[2] = 32;
params.elementLengths[3] = 32;
params.ifExhaustedSuspension = false;
params.validBit = 0b1111;
params.repeatTimes = 2;

MrgSortSrcList<float> srcList;
srcList.src1 = workLocal[0];
srcList.src2 = workLocal[64]; // workLocal为float类型，每个队列占据256Bytes空间
srcList.src3 = workLocal[128];
srcList.src4 = workLocal[196];

 MrgSort<float>(dstLocal, srcList, params);

完整样例

#include "kernel_operator.h"

namespace AscendC {
class KernelMrgSort {
public:
    __aicore__ inline KernelMrgSort() {}
    __aicore__ inline void Init(__gm__ uint8_t* src0Gm, __gm__ uint8_t* src1Gm, __gm__ uint8_t* dstGm)
    {
        srcGlobal0.SetGlobalBuffer((__gm__ float*)src0Gm);
        srcGlobal1.SetGlobalBuffer((__gm__ uint32_t*)src1Gm);
        dstGlobal.SetGlobalBuffer((__gm__ float*)dstGm);

        repeat = srcDataSize / 32;
        pipe.InitBuffer(inQueueSrc0, 1, srcDataSize * sizeof(float));
        pipe.InitBuffer(inQueueSrc1, 1, srcDataSize * sizeof(uint32_t));
        pipe.InitBuffer(workQueue, 1, dstDataSize * sizeof(float));
        pipe.InitBuffer(outQueueDst, 1, dstDataSize * sizeof(float));
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        Compute();
        CopyOut();
    }

private:
    __aicore__ inline void CopyIn()
    {
        LocalTensor<float> srcLocal0 = inQueueSrc0.AllocTensor<float>();
        DataCopy(srcLocal0, srcGlobal0, srcDataSize);
        inQueueSrc0.EnQue(srcLocal0);
        LocalTensor<uint32_t> srcLocal1 = inQueueSrc1.AllocTensor<uint32_t>();
        DataCopy(srcLocal1, srcGlobal1, srcDataSize);
        inQueueSrc1.EnQue(srcLocal1);
    }
    __aicore__ inline void Compute()
    {
        LocalTensor<float> srcLocal0 = inQueueSrc0.DeQue<float>();
        LocalTensor<uint32_t> srcLocal1 = inQueueSrc1.DeQue<uint32_t>();
        LocalTensor<float> workLocal = workQueue.AllocTensor<float>();
        LocalTensor<float> dstLocal = outQueueDst.AllocTensor<float>();

        Sort32<float>(workLocal, srcLocal0, srcLocal1, repeat); // 先构造4个排好序的队列

        MrgSort4Info params;
        params.elementLengths[0] = 32;
        params.elementLengths[1] = 32;
        params.elementLengths[2] = 32;
        params.elementLengths[3] = 32;
        params.ifExhaustedSuspension = false;
        params.validBit = 0b1111;
        params.repeatTimes = 1;

        MrgSortSrcList<float> srcList;
        srcList.src1 = workLocal[0];
        srcList.src2 = workLocal[32 * 1 * 2];
        srcList.src3 = workLocal[32 * 2 * 2];
        srcList.src4 = workLocal[32 * 3 * 2];

        MrgSort<float>(dstLocal, srcList, params);

        outQueueDst.EnQue<float>(dstLocal);
        inQueueSrc0.FreeTensor(srcLocal0);
        inQueueSrc1.FreeTensor(srcLocal1);
        workQueue.FreeTensor(workLocal);
    }
    __aicore__ inline void CopyOut()
    {
        LocalTensor<float> dstLocal = outQueueDst.DeQue<float>();
        DataCopy(dstGlobal, dstLocal, dstDataSize);
        outQueueDst.FreeTensor(dstLocal);
    }

private:
    TPipe pipe;
    TQue<QuePosition::VECIN, 1> inQueueSrc0;
    TQue<QuePosition::VECIN, 1> inQueueSrc1;
    TQue<QuePosition::VECIN, 1> workQueue;
    TQue<QuePosition::VECOUT, 1> outQueueDst;
    GlobalTensor<float> srcGlobal0, dstGlobal;
    GlobalTensor<uint32_t> srcGlobal1;
    int srcDataSize = 128;
    int dstDataSize = 256;
    int repeat = 0;
};
} // namespace AscendC

extern "C" __global__ __aicore__ void vec_mrgsort_kernel(__gm__ uint8_t* src0Gm, __gm__ uint8_t* src1Gm,
    __gm__ uint8_t* dstGm)
{
    AscendC::KernelMrgSort op;
    op.Init(src0Gm, src1Gm, dstGm);
    op.Process();
}
示例结果
输入数据(src0Gm): 128个float类型数据
[2.9447467 7.546607  5.083544  1.6373866 3.4730997 5.488915  6.2410192
 6.5340915 9.534971  8.217815  7.922645  9.9135275 9.34575   8.0759535
 6.40329   7.2240252 8.792965  4.9348564 7.726399  2.3075738 5.8587966
 3.3077633 1.5605974 5.582237  9.38379   8.583278  3.2116296 7.5197206
 1.3169404 9.355466  3.6663866 6.3373866 4.188842  1.1831555 6.3235407
 7.0127134 1.9593428 9.316625  5.7821383 4.980949  4.4211564 1.0478534
 9.626102  4.52559   5.151449  3.4274218 9.874416  8.040044  5.049376
 3.8079789 9.16666   7.803004  9.288373  5.497965  2.2784562 8.752271
 1.2586805 7.161625  5.807935  2.9983459 4.980592  1.1796398 8.89327
 9.35524   5.0074706 2.108345  8.4992285 2.7219095 9.544726  4.4516068
 6.940215  1.424632  5.473264  7.7971754 6.730119  3.3760135 1.3578739
 8.965629  5.5441265 1.9234481 6.1590824 3.62707   8.257497  6.5762696
 3.6241028 1.870233  8.303693  7.5986104 7.211784  9.259263  2.9631793
 5.9183855 1.911052  8.445708  3.1592433 5.434683  5.2764387 2.013458
 2.5766358 1.3793333 6.4866495 6.957988  8.711433  4.1000323 1.973415
 1.5109203 6.830736  7.871973  6.130566  2.5669708 9.317494  4.4140983
 8.086401  3.1740563 9.000416  6.2852535 2.170213  4.6842256 5.939913
 1.3967329 9.959876  7.9772205 5.874416  4.4834223 3.6719642 8.462775
 2.3629668 2.886413 ]
输入数据(src1Gm):
[0,0,0,0,...,0]
输出数据(dstGm):
[9.959876  0.        9.9135275 0.        9.874416  0.        9.626102
 0.        9.544726  0.        9.534971  0.        9.38379   0.
 9.355466  0.        9.35524   0.        9.34575   0.        9.317494
 0.        9.316625  0.        9.288373  0.        9.259263  0.
 9.16666   0.        9.000416  0.        8.965629  0.        8.89327
 0.        8.792965  0.        8.752271  0.        8.711433  0.
 8.583278  0.        8.4992285 0.        8.462775  0.        8.445708
 0.        8.303693  0.        8.257497  0.        8.217815  0.
 8.086401  0.        8.0759535 0.        8.040044  0.        7.9772205
 0.        7.922645  0.        7.871973  0.        7.803004  0.
 7.7971754 0.        7.726399  0.        7.5986104 0.        7.546607
 0.        7.5197206 0.        7.2240252 0.        7.211784  0.
 7.161625  0.        7.0127134 0.        6.957988  0.        6.940215
 0.        6.830736  0.        6.730119  0.        6.5762696 0.
 6.5340915 0.        6.4866495 0.        6.40329   0.        6.3373866
 0.        6.3235407 0.        6.2852535 0.        6.2410192 0.
 6.1590824 0.        6.130566  0.        5.939913  0.        5.9183855
 0.        5.874416  0.        5.8587966 0.        5.807935  0.
 5.7821383 0.        5.582237  0.        5.5441265 0.        5.497965
 0.        5.488915  0.        5.473264  0.        5.434683  0.
 5.2764387 0.        5.151449  0.        5.083544  0.        5.049376
 0.        5.0074706 0.        4.980949  0.        4.980592  0.
 4.9348564 0.        4.6842256 0.        4.52559   0.        4.4834223
 0.        4.4516068 0.        4.4211564 0.        4.4140983 0.
 4.188842  0.        4.1000323 0.        3.8079789 0.        3.6719642
 0.        3.6663866 0.        3.62707   0.        3.6241028 0.
 3.4730997 0.        3.4274218 0.        3.3760135 0.        3.3077633
 0.        3.2116296 0.        3.1740563 0.        3.1592433 0.
 2.9983459 0.        2.9631793 0.        2.9447467 0.        2.886413
 0.        2.7219095 0.        2.5766358 0.        2.5669708 0.
 2.3629668 0.        2.3075738 0.        2.2784562 0.        2.170213
 0.        2.108345  0.        2.013458  0.        1.973415  0.
 1.9593428 0.        1.9234481 0.        1.911052  0.        1.870233
 0.        1.6373866 0.        1.5605974 0.        1.5109203 0.
 1.424632  0.        1.3967329 0.        1.3793333 0.        1.3578739
 0.        1.3169404 0.        1.2586805 0.        1.1831555 0.
 1.1796398 0.        1.0478534 0.       ]
