功能说明

NCHW转换成NC1HWC0格式。如果是数据类型是float,int32_t,uint32_t, int16_t,unint16_t,half, 则C0=16，如果数据类型是uint8_t，int8_t，则C0=32。

点击放大

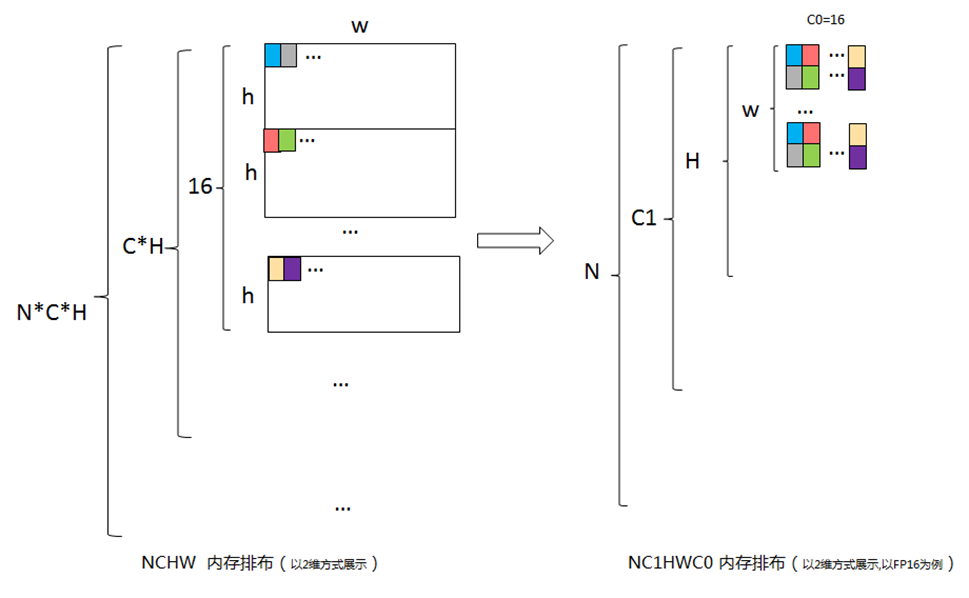

上图NCHW内存排布图中，w和h是一个block的宽和高。

定义原型

template <typename T>
void TransDataTo5HD(const LocalTensor<T>& dstLocalList[16], const LocalTensor<T>& srcLocalList[16], const TransDataTo5HDParams& transDataParams);

参数说明

表1 0级接口参数表
参数名称	输入/输出	含义
dstLocalList	输出	目的操作数地址序列，类型为LocalTensor。 Atlas 训练系列产品，支持的数据类型为：int8_t/uint8_t/int16_t/uint16_t/half/int32_t/uint32_t/float Atlas推理系列产品AI Core，支持的数据类型为：int8_t/uint8_t/int16_t/uint16_t/half/int32_t/uint32_t/float Atlas A2训练系列产品，支持的数据类型为：int8_t/uint8_t/int16_t/uint16_t/half/int32_t/uint32_t/float
srcLocalList	输入	源操作数地址序列，类型为LocalTensor，srcLocalList中的元素需要32B对齐。数据类型须与dstLocalList保持一致。 Atlas 训练系列产品，支持的数据类型为：int8_t/uint8_t/int16_t/uint16_t/half/int32_t/uint32_t/float Atlas推理系列产品AI Core，支持的数据类型为：int8_t/uint8_t/int16_t/uint16_t/half/int32_t/uint32_t/float Atlas A2训练系列产品，支持的数据类型为：int8_t/uint8_t/int16_t/uint16_t/half/int32_t/uint32_t/float
transDataParams	输入	控制TransdataTo5HD的数据结构。结构体内包含：读取和写入位置的控制参数，迭代次数，相邻迭代间的地址步长等参数。该数据结构的定义请参考下文表格。

TransDataTo5HD结构体内参数说明：

参数名称	类型	说明
dstHighHalf	输入	指定每个dstLocalList地址中的数据存储到 block 的高半部还是低半部，该配置只支持 int8_t /uint8_t 的数据类型。支持的数据类型为 bool，有以下两种取值： True：表示存储于 block 的高半部 False：表示存储于 block 的低半部
srcHighHalf	输入	指定每个srcLocalList地址中的数据从 block 的高半部还是低半部读取，该配置只支持int8_t/uint8_t的数据类型。支持的数据类型为 bool，有以下两种取值： True：表示存储于 block 的高半部 False：表示存储于 block 的低半部
repeatTimes	输入	重复迭代次数，repeatTimes∈[0,255]。关于该参数的具体描述请参考重复迭代次数-Repeat times。注意事项：当 repeatTimes 为 1 时，目的操作数/源操作数的有效起始位置为 dstLocalList/srcLocalList 序列输入的起始位置加上 dstRepStride/srcRepStride；repeatTimes 为 1，如果要让目的操作数/源操作数的有效起始位置为 dstLocalList/srcLocalList 序列输入的起始位置，需要将dstRepStride/srcRepStride置为0。当 repeatTimes 大于 1 时，第一次 repeat 中目的操作数/源操作数的有效起始位置为 dstLocalList/srcLocalList 序列输入的起始位置，第二次需要加上 dstRepStride/srcRepStride。以此类推。
dstRepStride	输入	相邻迭代间，目的操作数相同 block 地址 stride，单位：block。相邻迭代间相同block的地址步长参数的详细说明请参考相邻迭代间相同block的地址步长。
srcRepStride	输入	相邻迭代间，源操作数相同 block 地址 stride，单位：block。相邻迭代间相同block的地址步长参数的详细说明请参考相邻迭代间相同block的地址步长。

支持的型号

Atlas 训练系列产品

Atlas推理系列产品AI Core

Atlas A2训练系列产品

注意事项

一般用法是将srcLocalList/dstLocalList中的每个元素配置为每个HW平面的起点。
为了性能更优，int8_t/uint8_t 时建议先固定 dstHighHalf、srcHighHalf，在HW方向 repeat后，再改变dstHighHalf、srcHighHalf。
为了节省地址空间，开发者可以定义一个Tensor，供源操作数与目的操作数同时使用（即地址重叠），相关约束如下：
- 对于单次repeat（repeatTimes=1），且源操作数序列与目的操作数序列之间要求100%完全重叠，不支持部分重叠，且每一个block都必须相等。
- 对于多次repeat（repeatTimes>1），若源操作数序列与目的操作数序列之间存在依赖，即第N次迭代的目的操作数是第N+1次的源操作数，这种情况是不支持地址重叠的。
操作数地址偏移对齐要求请参见通用约束。

返回值

无

调用示例

int8_t（8位比特位）调用示例

#include "kernel_operator.h"

namespace AscendC {
class KernelTransDataTo5HD {
public:
    __aicore__ inline KernelTransDataTo5HD() {}
    __aicore__ inline void Init(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
    {
        srcGlobal.SetGlobalBuffer((__gm__ int8_t *)src);
        dstGlobal.SetGlobalBuffer((__gm__ int8_t *)dstGm);
        pipe.InitBuffer(inQueueSrc, 1, srcDataSize * sizeof(int8_t));
        pipe.InitBuffer(outQueueDst, 1, dstDataSize * sizeof(int8_t));
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        Compute();
        CopyOut();
    }
private:
    __aicore__ inline void CopyIn()
    {
        LocalTensor<int8_t> srcLocal = inQueueSrc.AllocTensor<int8_t>();
        DataCopy(srcLocal, srcGlobal, srcDataSize);
        inQueueSrc.EnQue(srcLocal);
    }
    __aicore__ inline void Compute()
    {
        LocalTensor<int8_t> srcLocal = inQueueSrc.DeQue<int8_t>();
        LocalTensor<int8_t> dstLocal = outQueueDst.AllocTensor<int8_t>();
        LocalTensor<int8_t> dstLocalList[16];
        for(int i = 0;i<dstDataSize; i++){
            dstLocal.SetValue(i,0);
        }
        for (int i = 0; i < 16; i++) {
            dstLocalList[i] = dstLocal[width * i];
        }
        LocalTensor<int8_t> srcLocalList[16];
        for (int i = 0; i < 16; i++) {
            srcLocalList[i] = srcLocal[width * i];
        }
        TransDataTo5HDParams transDataParams;
        // 写入dstLocalList的高半位
        transDataParams.dstHighHalf = 1;
        // 从srcLocalList的低半位读取数据
        transDataParams.srcHighHalf = 1;
        transDataParams.repeatTimes = 1;
        transDataParams.dstRepStride = 0;
        transDataParams.srcRepStride = 0;

        TransDataTo5HD(dstLocalList, srcLocalList, transDataParams);

        outQueueDst.EnQue<int8_t>(dstLocal);

        inQueueSrc.FreeTensor(srcLocal);
    }
    __aicore__ inline void CopyOut()
    {
        LocalTensor<int8_t> dstLocal = outQueueDst.DeQue<int8_t>();
        DataCopy(dstGlobal, dstLocal, dstDataSize);
        outQueueDst.FreeTensor(dstLocal);
    }
private:
    TPipe pipe;
    TQue<QuePosition::VECIN, 1> inQueueSrc;
    TQue<QuePosition::VECOUT, 1> outQueueDst;
    GlobalTensor<int8_t> srcGlobal, dstGlobal;
    int srcDataSize = 512;
    int dstDataSize = 512;
    int width = 32;
};
} // namespace AscendC
extern "C" __global__ __aicore__ void transdata5hd_simple_kernel(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
{
    AscendC::KernelTransDataTo5HD op;
    op.Init(src, dstGm);
    op.Process();
}
输入数据：
[[  0   1   2   3   4   5   6   7   8   9  10  11  12  13  14  15  16  17
   18  19  20  21  22  23  24  25  26  27  28  29  30  31]
 [ 32  33  34  35  36  37  38  39  40  41  42  43  44  45  46  47  48  49
   50  51  52  53  54  55  56  57  58  59  60  61  62  63]
 [ 64  65  66  67  68  69  70  71  72  73  74  75  76  77  78  79  80  81
   82  83  84  85  86  87  88  89  90  91  92  93  94  95]
 [ 96  97  98  99 100 101 102 103 104 105 106 107 108 109 110 111 112 113
  114 115 116 117 118 119 120 121 122 123 124 125 126 127]
 [  0   1   2   3   4   5   6   7   8   9  10  11  12  13  14  15  16  17
   18  19  20  21  22  23  24  25  26  27  28  29  30  31]
 [ 32  33  34  35  36  37  38  39  40  41  42  43  44  45  46  47  48  49
   50  51  52  53  54  55  56  57  58  59  60  61  62  63]
 [ 64  65  66  67  68  69  70  71  72  73  74  75  76  77  78  79  80  81
   82  83  84  85  86  87  88  89  90  91  92  93  94  95]
 [ 96  97  98  99 100 101 102 103 104 105 106 107 108 109 110 111 112 113
  114 115 116 117 118 119 120 121 122 123 124 125 126 127]
 [  0   1   2   3   4   5   6   7   8   9  10  11  12  13  14  15  16  17
   18  19  20  21  22  23  24  25  26  27  28  29  30  31]
 [ 32  33  34  35  36  37  38  39  40  41  42  43  44  45  46  47  48  49
   50  51  52  53  54  55  56  57  58  59  60  61  62  63]
 [ 64  65  66  67  68  69  70  71  72  73  74  75  76  77  78  79  80  81
   82  83  84  85  86  87  88  89  90  91  92  93  94  95]
 [ 96  97  98  99 100 101 102 103 104 105 106 107 108 109 110 111 112 113
  114 115 116 117 118 119 120 121 122 123 124 125 126 127]
 [  0   1   2   3   4   5   6   7   8   9  10  11  12  13  14  15  16  17
   18  19  20  21  22  23  24  25  26  27  28  29  30  31]
 [ 32  33  34  35  36  37  38  39  40  41  42  43  44  45  46  47  48  49
   50  51  52  53  54  55  56  57  58  59  60  61  62  63]
 [ 64  65  66  67  68  69  70  71  72  73  74  75  76  77  78  79  80  81
   82  83  84  85  86  87  88  89  90  91  92  93  94  95]
 [ 96  97  98  99 100 101 102 103 104 105 106 107 108 109 110 111 112 113
  114 115 116 117 118 119 120 121 122 123 124 125 126 127]]
输出数据：
// 从输入数据的高半位读取数据，写入输出数据的高半位
[[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 16 48 80 112 16 48 80 112 16 48 80 112 16 48 80 112 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 17 49 81 113 17 49 81 113 17 49 81 113 17 49 81 113 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 18 50 82 114 18 50 82 114 18 50 82 114 18 50 82 114 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 19 51 83 115 19 51 83 115 19 51 83 115 19 51 83 115 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 20 52 84 116 20 52 84 116 20 52 84 116 20 52 84 116 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 21 53 85 117 21 53 85 117 21 53 85 117 21 53 85 117 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 22 54 86 118 22 54 86 118 22 54 86 118 22 54 86 118 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 23 55 87 119 23 55 87 119 23 55 87 119 23 55 87 119 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 24 56 88 120 24 56 88 120 24 56 88 120 24 56 88 120 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 25 57 89 121 25 57 89 121 25 57 89 121 25 57 89 121 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 26 58 90 122 26 58 90 122 26 58 90 122 26 58 90 122 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 27 59 91 123 27 59 91 123 27 59 91 123 27 59 91 123 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 28 60 92 124 28 60 92 124 28 60 92 124 28 60 92 124 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 29 61 93 125 29 61 93 125 29 61 93 125 29 61 93 125 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 30 62 94 126 30 62 94 126 30 62 94 126 30 62 94 126 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 31 63 95 127 31 63 95 127 31 63 95 127 31 63 95 127 ]]

half（16位比特位）调用示例

#include "kernel_operator.h"

namespace AscendC {
class KernelTransDataTo5HD {
public:
    __aicore__ inline KernelTransDataTo5HD() {}
    __aicore__ inline void Init(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
    {
        srcGlobal.SetGlobalBuffer((__gm__ half *)src);
        dstGlobal.SetGlobalBuffer((__gm__ half *)dstGm);
        pipe.InitBuffer(inQueueSrc, 1, srcDataSize * sizeof(half));
        pipe.InitBuffer(outQueueDst, 1, dstDataSize * sizeof(half));
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        Compute();
        CopyOut();
    }
private:
    __aicore__ inline void CopyIn()
    {
        LocalTensor<half> srcLocal = inQueueSrc.AllocTensor<half>();
        DataCopy(srcLocal, srcGlobal, srcDataSize);
        inQueueSrc.EnQue(srcLocal);
    }
    __aicore__ inline void Compute()
    {
        LocalTensor<half> srcLocal = inQueueSrc.DeQue<half>();
        LocalTensor<half> dstLocal = outQueueDst.AllocTensor<half>();
        LocalTensor<half> dstLocalList[16];
        for (int32_t i = 0; i < 16; i++) {
            dstLocalList[i] = dstLocal[width * i];
        }
        LocalTensor<half> srcLocalList[16];
        for (int32_t i = 0; i < 16; i++) {
            srcLocalList[i] = srcLocal[width * i];
        }
        TransDataTo5HDParams transDataParams;
        transDataParams.dstHighHalf = false;
        transDataParams.srcHighHalf = false;
        transDataParams.repeatTimes = 1;
        transDataParams.dstRepStride = 0;
        transDataParams.srcRepStride = 0;

        TransDataTo5HD<half>(dstLocalList, srcLocalList, transDataParams);

        outQueueDst.EnQue<half>(dstLocal);
        inQueueSrc.FreeTensor(srcLocal);
    }
    __aicore__ inline void CopyOut()
    {
        LocalTensor<half> dstLocal = outQueueDst.DeQue<half>();
        DataCopy(dstGlobal, dstLocal, dstDataSize);
        outQueueDst.FreeTensor(dstLocal);
    }
private:
    TPipe pipe;
    TQue<QuePosition::VECIN, 1> inQueueSrc;
    TQue<QuePosition::VECOUT, 1> outQueueDst;
    GlobalTensor<half> srcGlobal, dstGlobal;
    int srcDataSize = 256;
    int dstDataSize = 256;
    int width = 16；
};
} // namespace AscendC
extern "C" __global__ __aicore__ void nchwconv_demo_first(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
{
    AscendC::KernelTransDataTo5HD op;
    op.Init(src, dstGm);
    op.Process();
}
输入数据(src):
[[  0.   1.   2.   3.   4.   5.   6.   7.   8.   9.  10.  11.  12.  13.
   14.  15.]
 [ 16.  17.  18.  19.  20.  21.  22.  23.  24.  25.  26.  27.  28.  29.
   30.  31.]
 [ 32.  33.  34.  35.  36.  37.  38.  39.  40.  41.  42.  43.  44.  45.
   46.  47.]
 [ 48.  49.  50.  51.  52.  53.  54.  55.  56.  57.  58.  59.  60.  61.
   62.  63.]
 [ 64.  65.  66.  67.  68.  69.  70.  71.  72.  73.  74.  75.  76.  77.
   78.  79.]
 [ 80.  81.  82.  83.  84.  85.  86.  87.  88.  89.  90.  91.  92.  93.
   94.  95.]
 [ 96.  97.  98.  99. 100. 101. 102. 103. 104. 105. 106. 107. 108. 109.
  110. 111.]
 [112. 113. 114. 115. 116. 117. 118. 119. 120. 121. 122. 123. 124. 125.
  126. 127.]
 [128. 129. 130. 131. 132. 133. 134. 135. 136. 137. 138. 139. 140. 141.
  142. 143.]
 [144. 145. 146. 147. 148. 149. 150. 151. 152. 153. 154. 155. 156. 157.
  158. 159.]
 [160. 161. 162. 163. 164. 165. 166. 167. 168. 169. 170. 171. 172. 173.
  174. 175.]
 [176. 177. 178. 179. 180. 181. 182. 183. 184. 185. 186. 187. 188. 189.
  190. 191.]
 [192. 193. 194. 195. 196. 197. 198. 199. 200. 201. 202. 203. 204. 205.
  206. 207.]
 [208. 209. 210. 211. 212. 213. 214. 215. 216. 217. 218. 219. 220. 221.
  222. 223.]
 [224. 225. 226. 227. 228. 229. 230. 231. 232. 233. 234. 235. 236. 237.
  238. 239.]
 [240. 241. 242. 243. 244. 245. 246. 247. 248. 249. 250. 251. 252. 253.
  254. 255.]]

输出数据(dstGm):
[[  0.  16.  32.  48.  64.  80.  96. 112. 128. 144. 160. 176. 192. 208.
  224. 240.]
 [  1.  17.  33.  49.  65.  81.  97. 113. 129. 145. 161. 177. 193. 209.
  225. 241.]
 [  2.  18.  34.  50.  66.  82.  98. 114. 130. 146. 162. 178. 194. 210.
  226. 242.]
 [  3.  19.  35.  51.  67.  83.  99. 115. 131. 147. 163. 179. 195. 211.
  227. 243.]
 [  4.  20.  36.  52.  68.  84. 100. 116. 132. 148. 164. 180. 196. 212.
  228. 244.]
 [  5.  21.  37.  53.  69.  85. 101. 117. 133. 149. 165. 181. 197. 213.
  229. 245.]
 [  6.  22.  38.  54.  70.  86. 102. 118. 134. 150. 166. 182. 198. 214.
  230. 246.]
 [  7.  23.  39.  55.  71.  87. 103. 119. 135. 151. 167. 183. 199. 215.
  231. 247.]
 [  8.  24.  40.  56.  72.  88. 104. 120. 136. 152. 168. 184. 200. 216.
  232. 248.]
 [  9.  25.  41.  57.  73.  89. 105. 121. 137. 153. 169. 185. 201. 217.
  233. 249.]
 [ 10.  26.  42.  58.  74.  90. 106. 122. 138. 154. 170. 186. 202. 218.
  234. 250.]
 [ 11.  27.  43.  59.  75.  91. 107. 123. 139. 155. 171. 187. 203. 219.
  235. 251.]
 [ 12.  28.  44.  60.  76.  92. 108. 124. 140. 156. 172. 188. 204. 220.
  236. 252.]
 [ 13.  29.  45.  61.  77.  93. 109. 125. 141. 157. 173. 189. 205. 221.
  237. 253.]
 [ 14.  30.  46.  62.  78.  94. 110. 126. 142. 158. 174. 190. 206. 222.
  238. 254.]
 [ 15.  31.  47.  63.  79.  95. 111. 127. 143. 159. 175. 191. 207. 223.
  239. 255.]]

int32_t（32bit位）调用示例

#include "kernel_operator.h"

namespace AscendC {
class KernelTransDataTo5HD {
public:
    __aicore__ inline KernelTransDataTo5HD() {}
    __aicore__ inline void Init(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
    {
        srcGlobal.SetGlobalBuffer((__gm__ int32_t *)src);
        dstGlobal.SetGlobalBuffer((__gm__ int32_t *)dstGm);
        pipe.InitBuffer(inQueueSrc, 1, srcDataSize * sizeof(int32_t));
        pipe.InitBuffer(outQueueDst, 1, dstDataSize * sizeof(int32_t));
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        Compute();
        CopyOut();
    }
private:
    __aicore__ inline void CopyIn()
    {
        LocalTensor<int32_t> srcLocal = inQueueSrc.AllocTensor<int32_t>();
        DataCopy(srcLocal, srcGlobal, srcDataSize);
        inQueueSrc.EnQue(srcLocal);
    }
    __aicore__ inline void Compute()
    {
        LocalTensor<int32_t> srcLocal = inQueueSrc.DeQue<int32_t>();
        LocalTensor<int32_t> dstLocal = outQueueDst.AllocTensor<int32_t>();
        LocalTensor<int32_t> dstLocalList[16];
        for (int32_t i = 0; i < 16; i++) {
            dstLocalList[i] = dstLocal[width * i];
        }
        LocalTensor<int32_t> srcLocalList[16];
        for (int32_t i = 0; i < 16; i++) {
            srcLocalList[i] = srcLocal[width * i];
        }
        TransDataTo5HDParams transDataParams;
        transDataParams.dstHighHalf = false;
        transDataParams.srcHighHalf = false;
        transDataParams.repeatTimes = 1;
        transDataParams.dstRepStride = 0;
        transDataParams.srcRepStride = 0;

        TransDataTo5HD<int32_t>(dstLocalList, srcLocalList, transDataParams);

        outQueueDst.EnQue<int32_t>(dstLocal);
        inQueueSrc.FreeTensor(srcLocal);
    }
    __aicore__ inline void CopyOut()
    {
        LocalTensor<int32_t> dstLocal = outQueueDst.DeQue<int32_t>();
        DataCopy(dstGlobal, dstLocal, dstDataSize);
        outQueueDst.FreeTensor(dstLocal);
    }
private:
    TPipe pipe;
    TQue<QuePosition::VECIN, 1> inQueueSrc;
    TQue<QuePosition::VECOUT, 1> outQueueDst;
    GlobalTensor<int32_t> srcGlobal, dstGlobal;
    int srcDataSize = 128;
    int dstDataSize = 128;
    int width = 8;
};
} // namespace AscendC
extern "C" __global__ __aicore__ void trans5hd_simple_kernel(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
{
    AscendC::KernelTransDataTo5HD op;
    op.Init(src, dstGm);
    op.Process();
}

输入数据（src）：
[  0   1   2   3   4   5   6   7
   8   9  10  11  12  13  14  15
  16  17  18  19  20  21  22  23
  24  25  26  27  28  29  30  31
  32  33  34  35  36  37  38  39
  40  41  42  43  44  45  46  47
  48  49  50  51  52  53  54  55
  56  57  58  59  60  61  62  63
  64  65  66  67  68  69  70  71
  72  73  74  75  76  77  78  79
  80  81  82  83  84  85  86  87
  88  89  90  91  92  93  94  95
  96  97  98  99  100 101 102 103
  104 105 106 107 108 109 110 111
  112 113 114 115 116 117 118 119
  120 121 122 123 124 125  126 127]
输出数据（dstGm）：
 [0 8 16 24 32 40 48 56 64 72 80 88 96 104 112 120
  1 9 17 25 33 41 49 57 65 73 81 89 97 105 113 121
  2 10 18 26 34 42 50 58 66 74 82 90 98 106 114 122
  3 11 19 27 35 43 51 59 67 75 83 91 99 107 115 123
  4 12 20 28 36 44 52 60 68 76 84 92 100 108 116 124
  5 13 21 29 37 45 53 61 69 77 85 93 101 109 117 125
  6 14 22 30 38 46 54 62 70 78 86 94 102 110 118 126
  7 15 23 31 39 47 55 63 71 79 87 95 103 111 119 127]
