（推荐）Ascend PyTorch Profiler数据采集与分析

概述

Ascend PyTorch Profiler是针对PyTorch框架开发的性能数据采集和解析工具，通过在PyTorch训练脚本中插入Ascend PyTorch Profiler接口，执行训练的同时采集性能数据，完成训练后直接输出可视化的性能数据文件，提升了性能分析效率。Ascend PyTorch Profiler接口可全面采集PyTorch训练场景下的性能数据，主要包括PyTorch层算子信息、CANN层算子信息、底层NPU算子信息、以及算子内存占用信息等，可以全方位分析PyTorch训练时的性能状态。

采集并解析性能数据

  1. 使用Ascend PyTorch Profiler接口开启PyTorch训练时的性能数据采集。

    在训练脚本（如train_*.py文件）内添加如下示例代码进行性能数据采集参数配置，之后启动训练。下列示例代码中，加粗字段为需要配置的参数、方法、类和函数。
    experimental_config = torch_npu.profiler._ExperimentalConfig(
        aic_metrics=torch_npu.profiler.AiCMetrics.PipeUtilization, profiler_level=torch_npu.profiler.ProfilerLevel.Level1, l2_cache=False
)
with torch_npu.profiler.profile(
        activities=[
            torch_npu.profiler.ProfilerActivity.CPU,
            torch_npu.profiler.ProfilerActivity.NPU
            ],
        schedule=torch_npu.profiler.schedule(wait=1, warmup=1, active=2, repeat=2, skip_first=10),
        on_trace_ready=torch_npu.profiler.tensorboard_trace_handler("./result"),

        record_shapes=True,
        profile_memory=True,
        with_stack=True,
        with_flops=False,
        with_modules=False,
        experimental_config=experimental_config) as prof:
            for step in range(steps):
                train_one_step(step, steps, train_loader, model, optimizer, criterion)
                prof.step()
    除了使用tensorboard_trace_handler导出性能数据外，还可以使用以下方式导出：
    with torch_npu.profiler.profile() as prof:
    for step in range(steps):
        train_one_step(step, steps, train_loader, model, optimizer, criterion)
prof.export_chrome_trace('./chrome_trace_14.json')

    表1 torch_npu.profiler.profile配置参数说明

    参数名称

    参数含义

    是否必选

    activities

    CPU、NPU事件采集列表，Enum类型。取值为：

    • torch_npu.profiler.ProfilerActivity.CPU：框架侧数据采集的开关。
    • torch_npu.profiler.ProfilerActivity.NPU：CANN软件栈及NPU数据采集的开关。

    默认情况下两个开关同时开启。

    否

    schedule

    设置不同step的行为，Callable类型。由schedule类控制。

    否

    on_trace_ready

    采集结束时自动执行操作，Callable类型。当前仅支持执行tensorboard_trace_handler函数的操作，默认不执行任何操作。

    否

    record_shapes

    算子的InputShapes和InputTypes，Bool类型。取值为：

    • True：开启。
    • False：关闭。默认值。

    开启torch_npu.profiler.ProfilerActivity.CPU时生效。

    否

    profile_memory

    算子的内存占用情况，Bool类型。取值为：

    • True：开启。
    • False：关闭。默认值。

    否

    with_stack

    算子调用栈，Bool类型。取值为：

    • True：开启。
    • False：关闭。默认值。

    开启torch_npu.profiler.ProfilerActivity.CPU时生效。

    否

    with_flops

    算子浮点操作，Bool类型（该参数暂不支持解析性能数据）。取值为：

    • True：开启。
    • False：关闭。默认值。

    开启torch_npu.profiler.ProfilerActivity.CPU时生效。

    否

    with_modules

    with_stack时modules分层信息，Bool类型（该参数暂不支持解析性能数据）。取值为：

    • True：开启。
    • False：关闭。默认值。

    开启torch_npu.profiler.ProfilerActivity.CPU时生效。

    否

    experimental_config

    扩展参数，通过扩展配置性能分析工具常用的采集项。支持采集项和详细介绍请参见《性能分析工具使用指南》中“PyTorch训练/在线推理场景性能分析 > experimental_config扩展参数”。

    否
    表2 torch_npu.profiler.profile方法说明

    方法名

    含义

    step

    划分不同迭代。

    export_chrome_trace

    导出trace。在指定的.json文件里写入trace数据。trace为Ascend PyTorch Profiler接口整合框架侧CANN软件栈及NPU数据后展示的各算子和接口的运行时间及关联关系。

    在设置了torch_npu.profiler.tensorboard_trace_handler的情况下，export_chrome_trace不生效。
    表3 torch_npu.profiler类、函数说明

    类、函数名

    含义

    torch_npu.profiler.schedule

    设置不同step的行为。取值为：

    • skip_first：采集前先跳过的step轮数。默认为值0。可选。建议跳过前10轮。
    • wait：每次重复执行采集跳过的step轮数。必选。
    • warmup：预热的step轮数。必选。建议设置1轮预热。
    • active：采集的step轮数。必选。
    • repeat：重复执行wait+warmup+active的次数。默认为值0。可选。

    默认不执行该操作。

    torch_npu.profiler.tensorboard_trace_handler

    将采集到的性能数据导出为TensorBoard工具支持的格式。取值为：

    • dir_name：采集的性能数据的输出目录。必选。
    • worker_name：用于区分唯一的工作线程，默认为{hostname}_{pid}。可选。

    torch_npu.profiler.ProfilerAction

    Profiler状态，Enum类型。取值为：

    • NONE：无任何行为。
    • WARMUP：性能数据采集预热。
    • RECORD：性能数据采集。
    • RECORD_AND_SAVE：性能数据采集并保存。

  2. 查看采集到的PyTorch训练性能数据结果文件。

    训练结束后，在torch_npu.profiler.tensorboard_trace_handler接口指定的目录下生成Ascend PyTorch Profiler接口的采集结果目录。

    └── localhost.localdomain_139247_20230628101435_ascend_pt    // 解析结果目录，命名格式：{worker_name}_{时间戳}_ascend_pt，默认情况下{worker_name}为{hostname}_{pid}
    ├── ASCEND_PROFILER_OUTPUT          // Ascend PyTorch Profiler接口采集性能数据
    │   ├── data_preprocess.csv        // experimental_config开启torch_npu.profiler.ProfilerLevel.Level2生成
    │   ├── kernel_details.csv
    │   ├── l2_cache.csv               // experimental_config开启l2_cache生成
    │   ├── memory_record.csv
    │   ├── operator_details.csv
    │   ├── operator_memory.csv
    │   └── trace_view.json
    ├── FRAMEWORK                      // 框架侧的性能原始数据，无需关注
    │   ├── torch.memory_usage
    │   ├── torch.op_mark
    │   └── torch.op_range
    └── PROF_000001_20230628101435646_FKFLNPEPPRRCFCBA  // CANN层的性能数据，命名格式：PROF_{数字}_{时间戳}_{字符串}
    │    ├── device_x
    │    └── host

    以上数据文件用户无需打开查看，可使用TensorBoard工具进行性能分析，如需了解详细字段解释请参见

    《性能分析工具使用指南》中“性能数据文件参考 > Ascend PyTorch Profiler接口采集性能数据说明”。

  3. 使用TensorBoard工具进行性能数据分析。

    可使用以下步骤安装并启动TensorBoard工具，或参见《TensorBoard插件torch-tb-profiler-ascend指南》。

    1. 安装依赖。
      pip3 install pandas==1.0.0
pip3 install tensorboard==2.11.0

      要求pandas >= 1.0.0，tensorboard >= 2.11.0。

    2. 下载TensorBoard工具并安装。
      pip3 install torch_tb_profiler_ascend-0.4.0-py3-none-any.whl
    3. 查看是否安装成功。
      pip3 list | grep torch-tb
      显示如下信息表示安装成功。
      torch-tb-profiler-ascend 0.4.0
    4. 启动工具。
      tensorboard --logdir=./result

      --logdir指定待解析的性能数据目录。

      若是远程服务器启动TensorBoard想要在本机查看性能数据，需使用--bind_all参数。

      tensorboard --logdir=./result --bind_all
      回显如下：
      I0630 14:08:16.533923 281470215713104 plugin.py:454] Monitor runs begin
I0630 14:08:16.536316 281470215713104 plugin.py:470] Find run directory /home/pzr
I0630 14:08:16.539052 281470299730256 plugin.py:552] Load run ..
I0630 14:08:16.561225 281470299730256 loader.py:73] started all processing
TensorBoard 2.8.0 at http://localhost:6006/ (Press CTRL+C to quit)
I0630 14:08:43.961050 281470299730256 plugin.py:556] Run .. loaded
I0630 14:08:43.961973 281470257721680 plugin.py:493] Add run ..
    5. 查看性能数据。

      将回显中加粗的URL复制，并使用浏览器访问（若为远端服务器则需要将域名“localhost”替换为远端服务器的IP），进入TensorBoard工具界面。

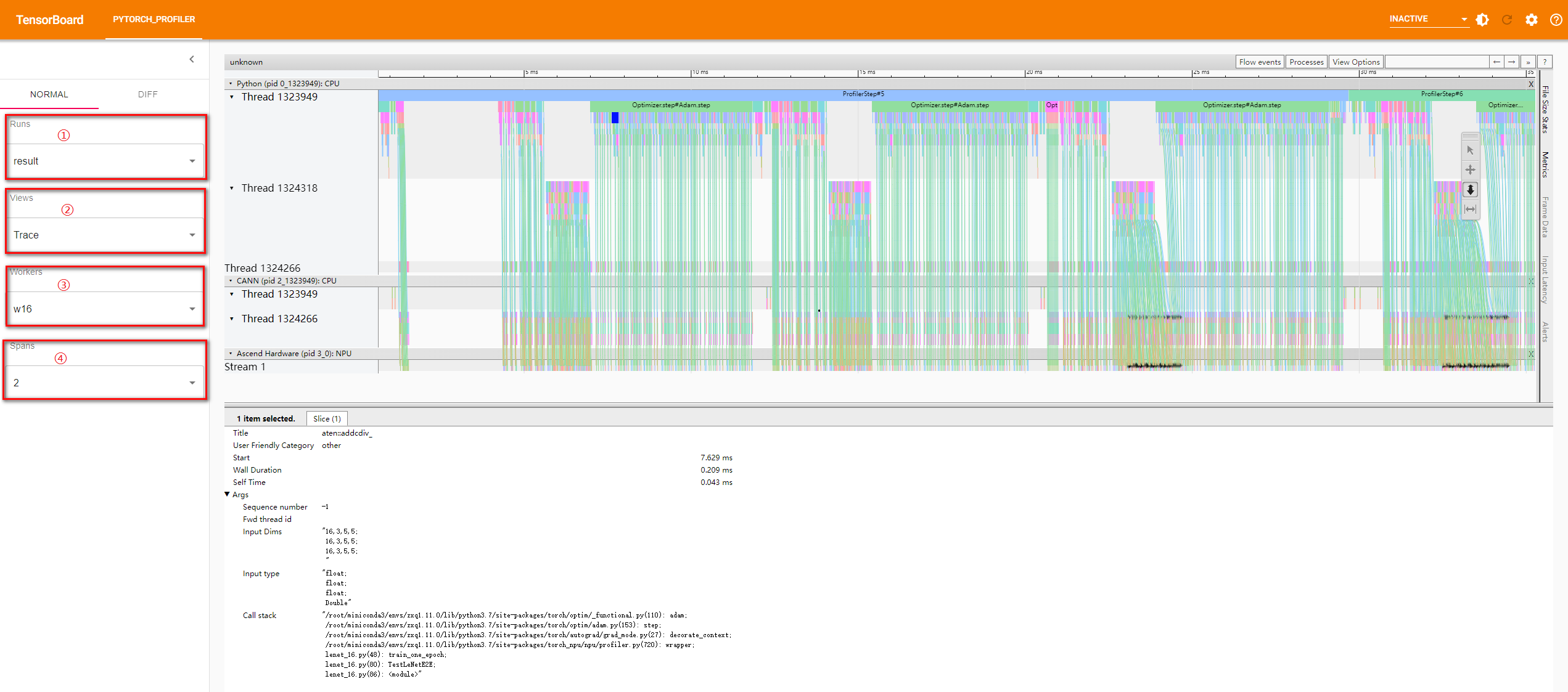

      图1 工具页面

      工具界面通过左侧侧边栏进行视图切换：

      • Runs（红框①）用于切换展示的性能数据文件。
      • Views（红框②）用于切换右侧性能数据详细视图，TensorBoard主要通过该功能进行性能数据分析，详细分析方法请参见性能分析方法。
      • Workers（红框③）、Spans（红框④）用于切换不同进程和不同时间产生的数据。

性能分析方法

TensorBoard工具主要通过Trace View、Kernel View、Operator View和Memory View来展示PyTorch性能数据：

详细示例请参见性能分析（Trace View）、性能分析（Kernel View）、性能分析（Operator View）和性能分析（Memory View）。

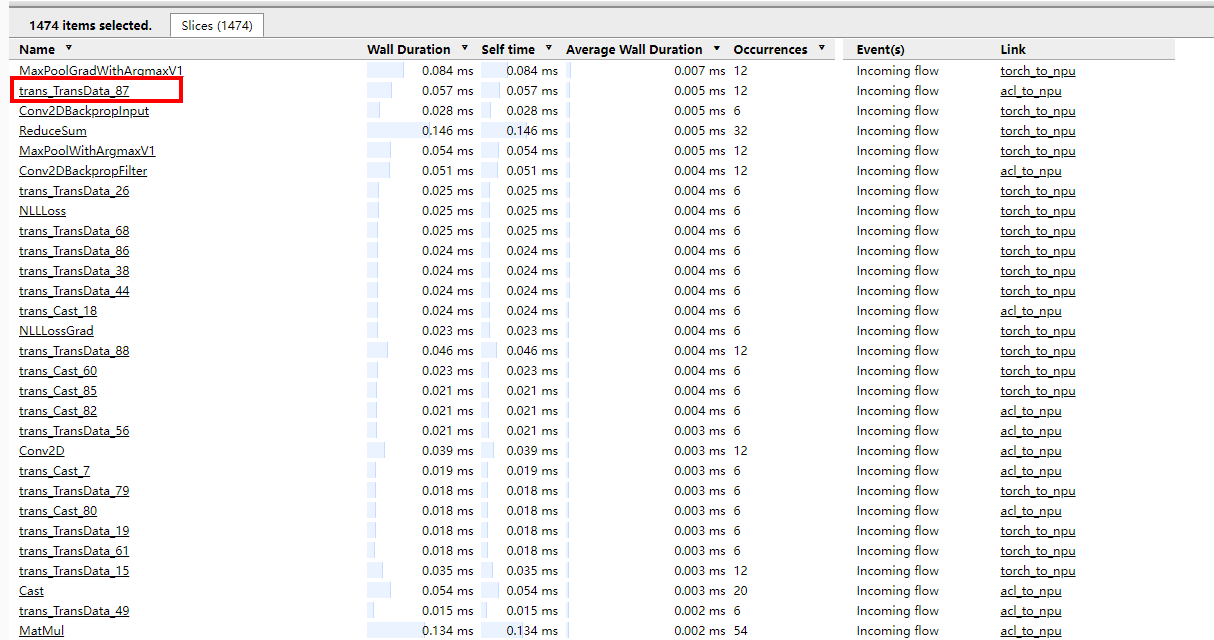

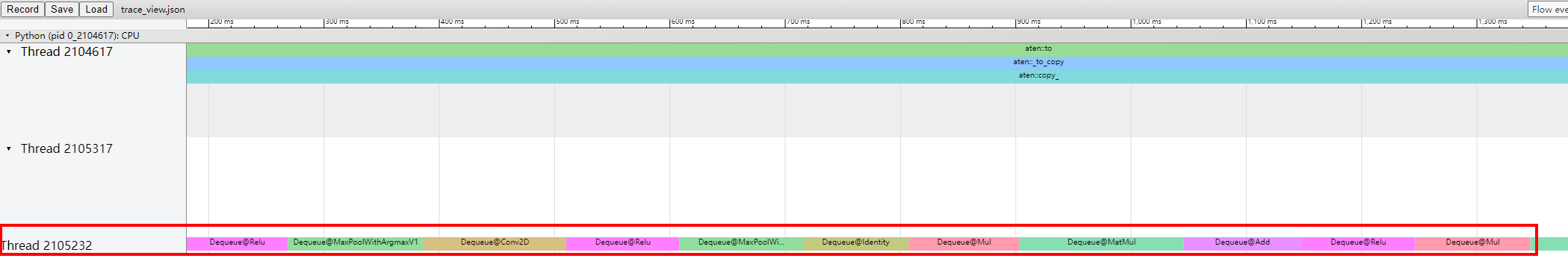

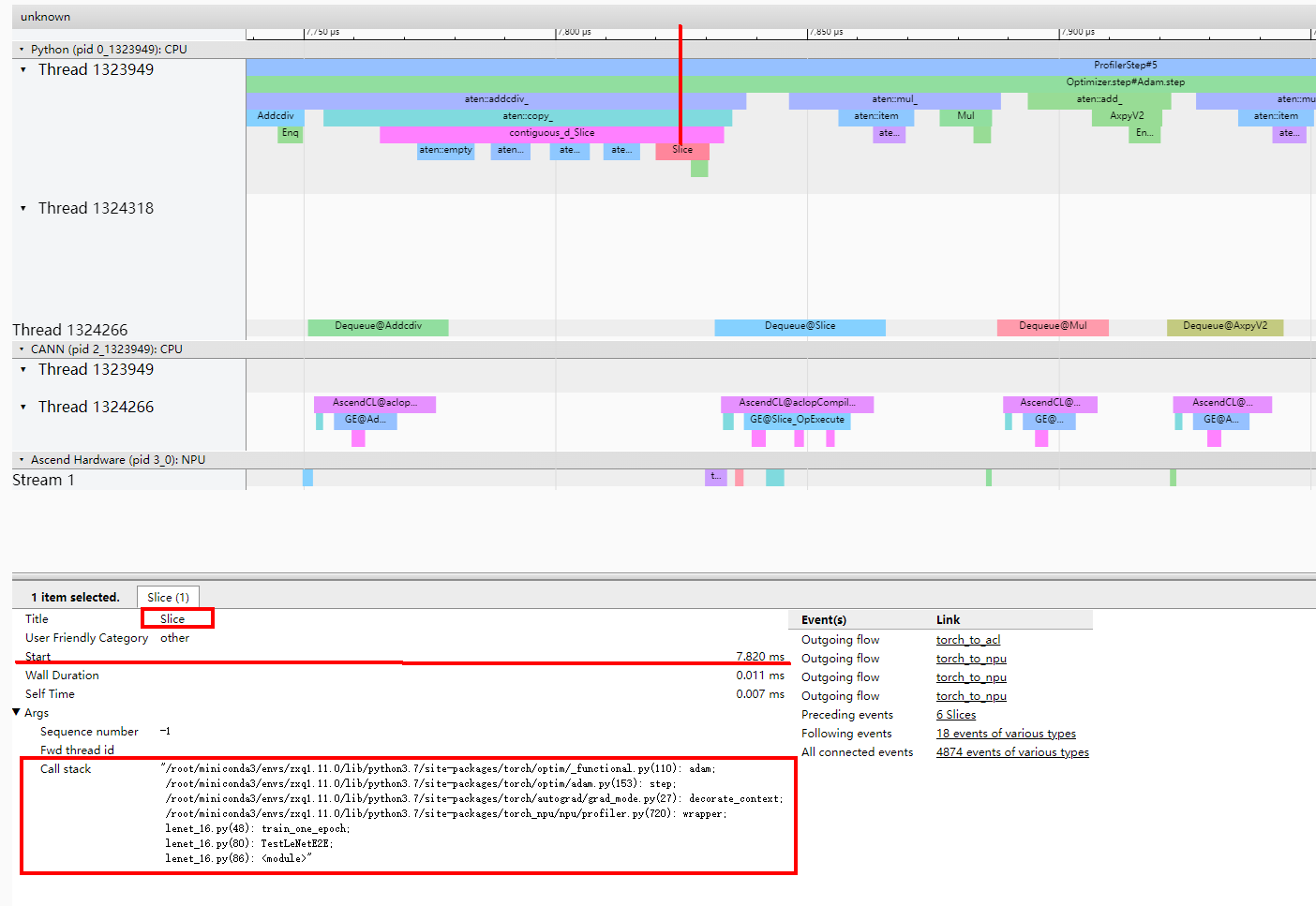

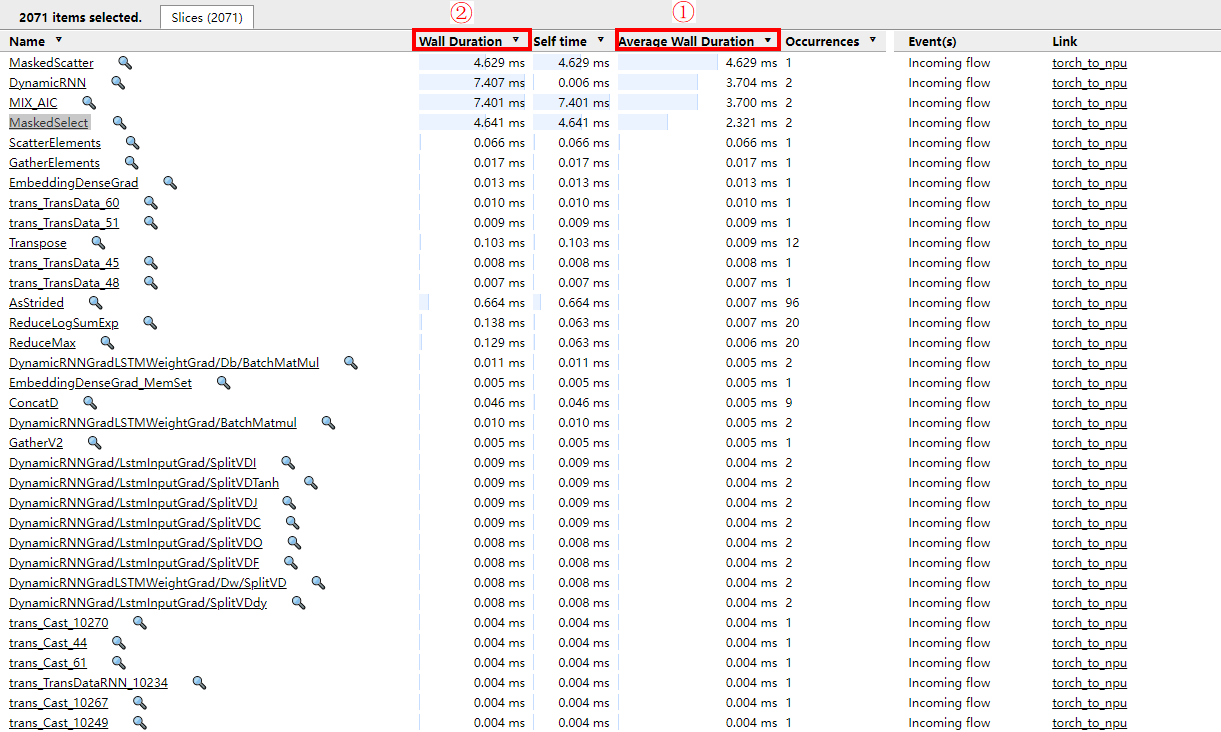

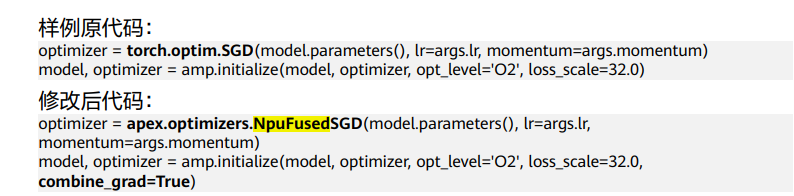

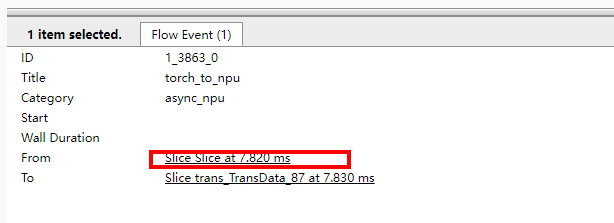

性能分析（Trace View）

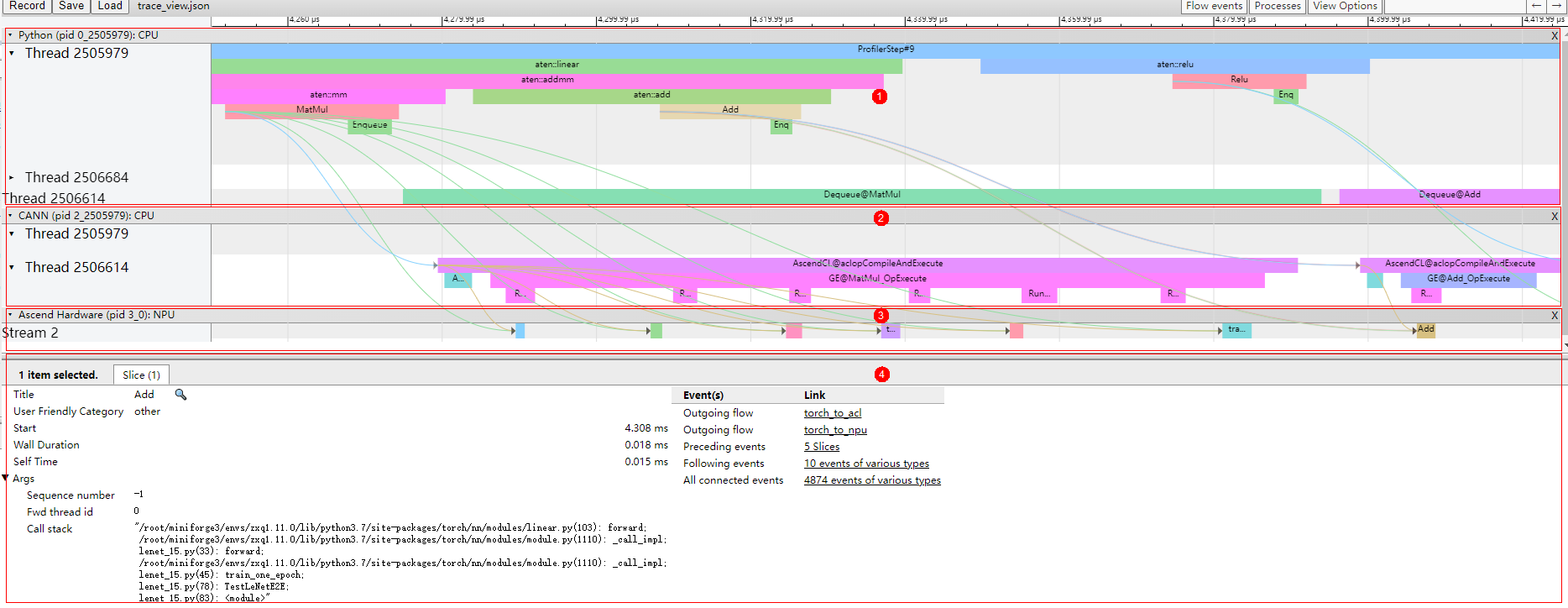

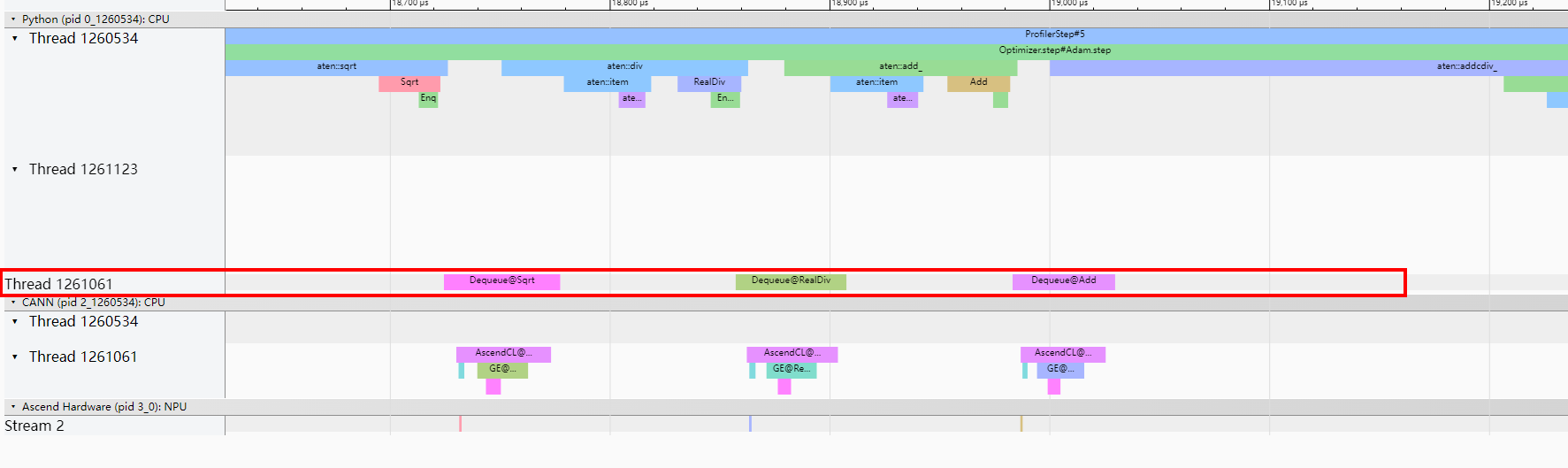

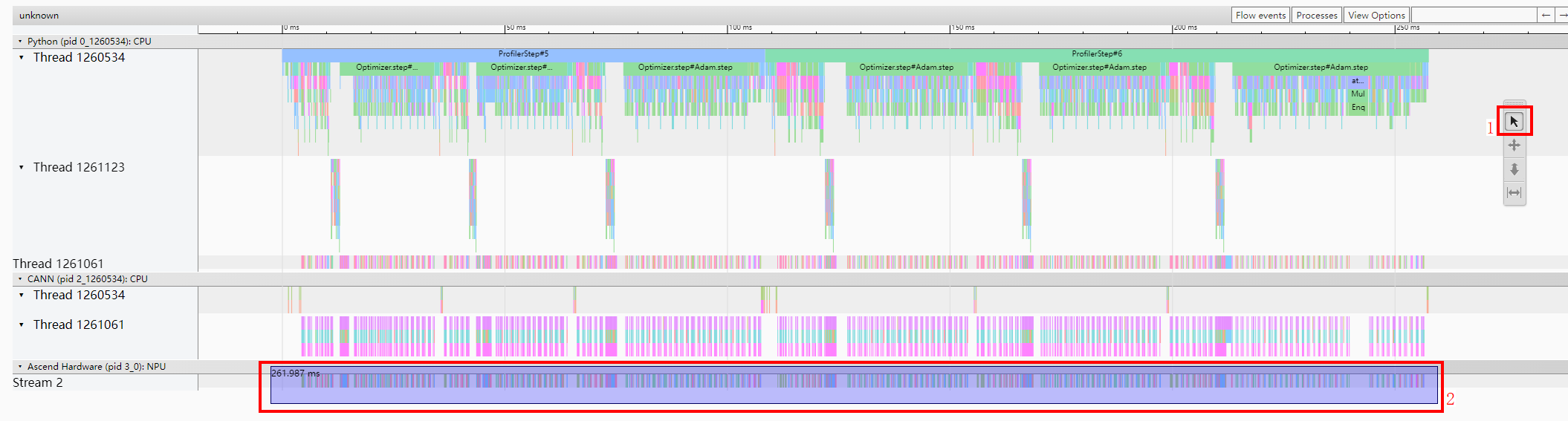

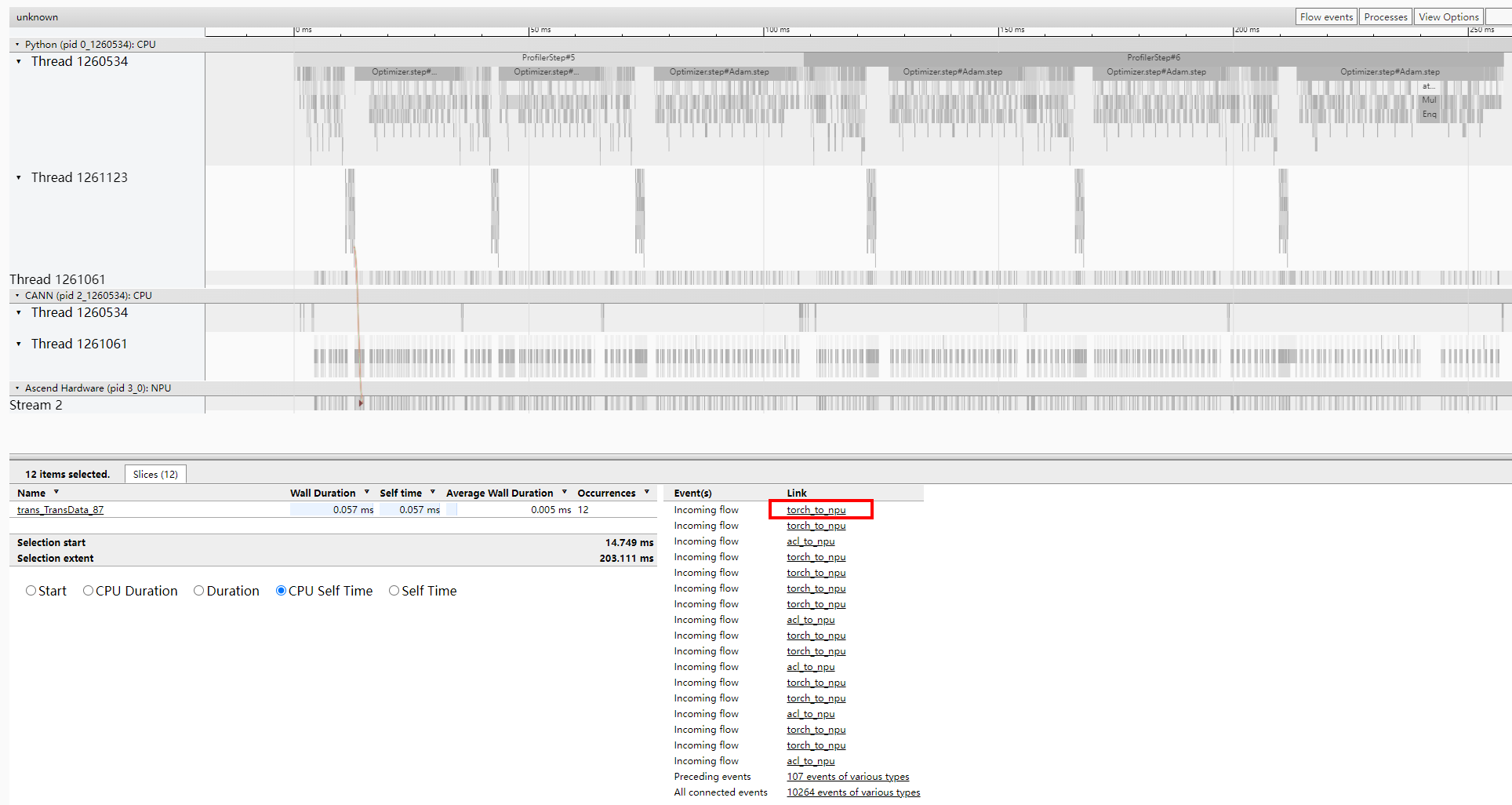

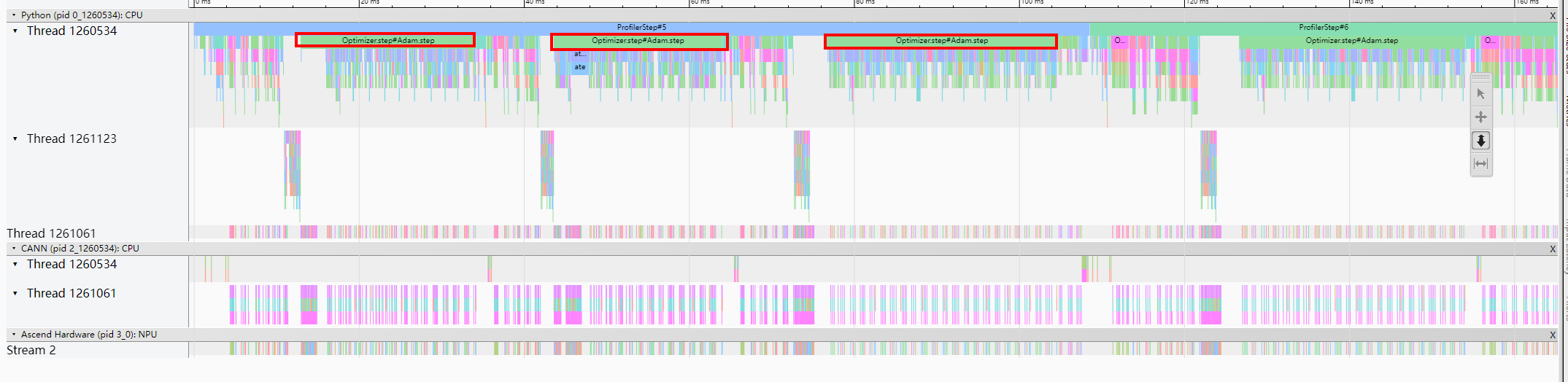

图2 trace_view

如图2所示，trace数据主要展示如下区域：

Trace View下的性能数据建议通过观察各个层级上的耗时长短、间隙等判断对应组件、算子是否存在性能问题。

性能分析（Kernel View）

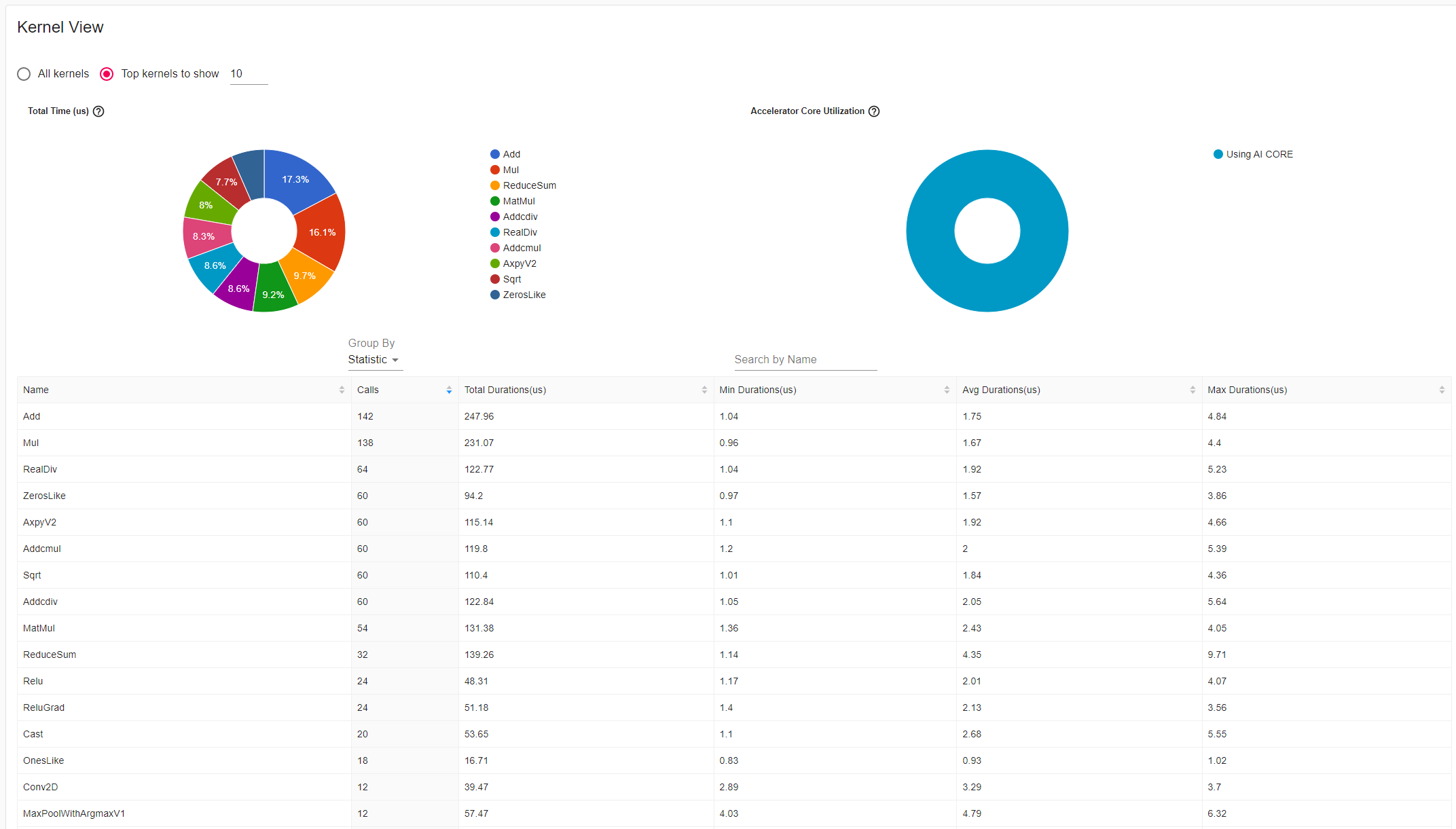

Kernel View为kernel_details.csv文件的TensorBoard可视化呈现，包含在NPU上执行的所有算子的信息，如图13所示。

左侧饼图统计不同名称的kernel总耗时占比；右侧饼图统计在不同加速核上执行时间的占比；下方列表Group By选择Statistic时，展示按kernel的名称汇总统计的执行信息。

图13 Kernel View

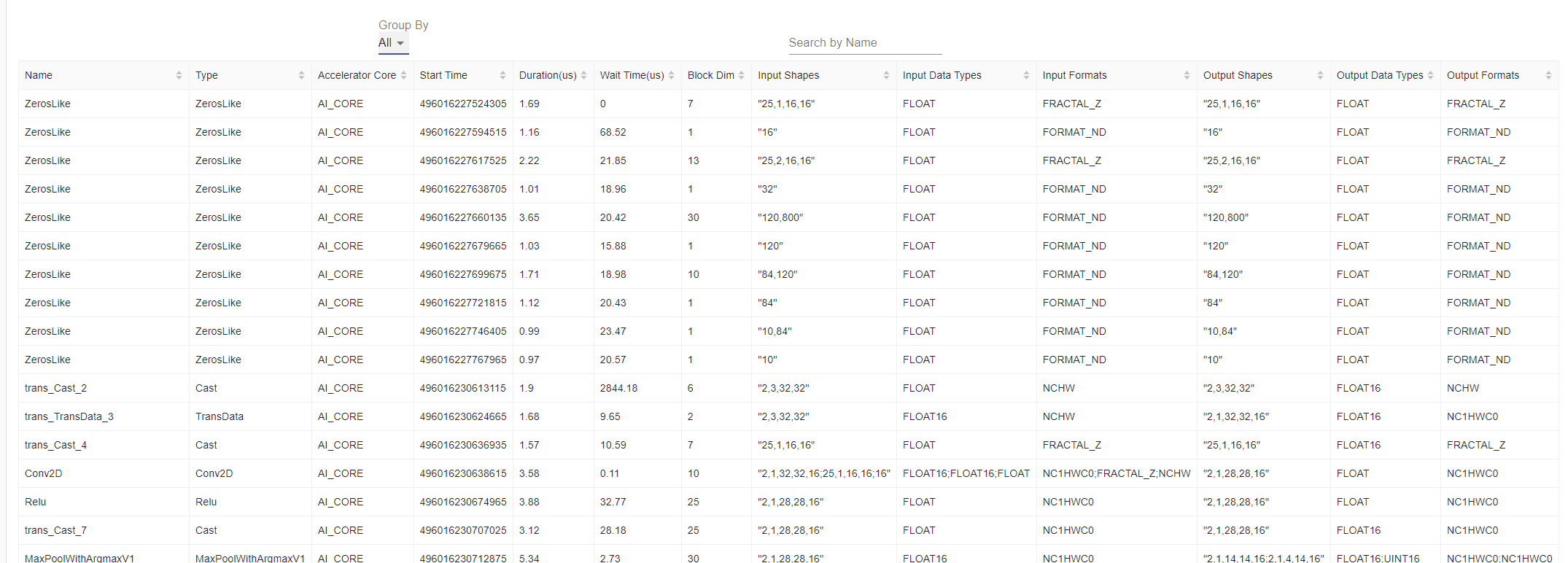

列表Group By选择All时，展示所有kerenl执行的明细信息，如图14所示。

图14 Group By选择All

可以根据左侧饼图中耗时多的算子，联系华为工程师进一步排查。

性能分析（Operator View）

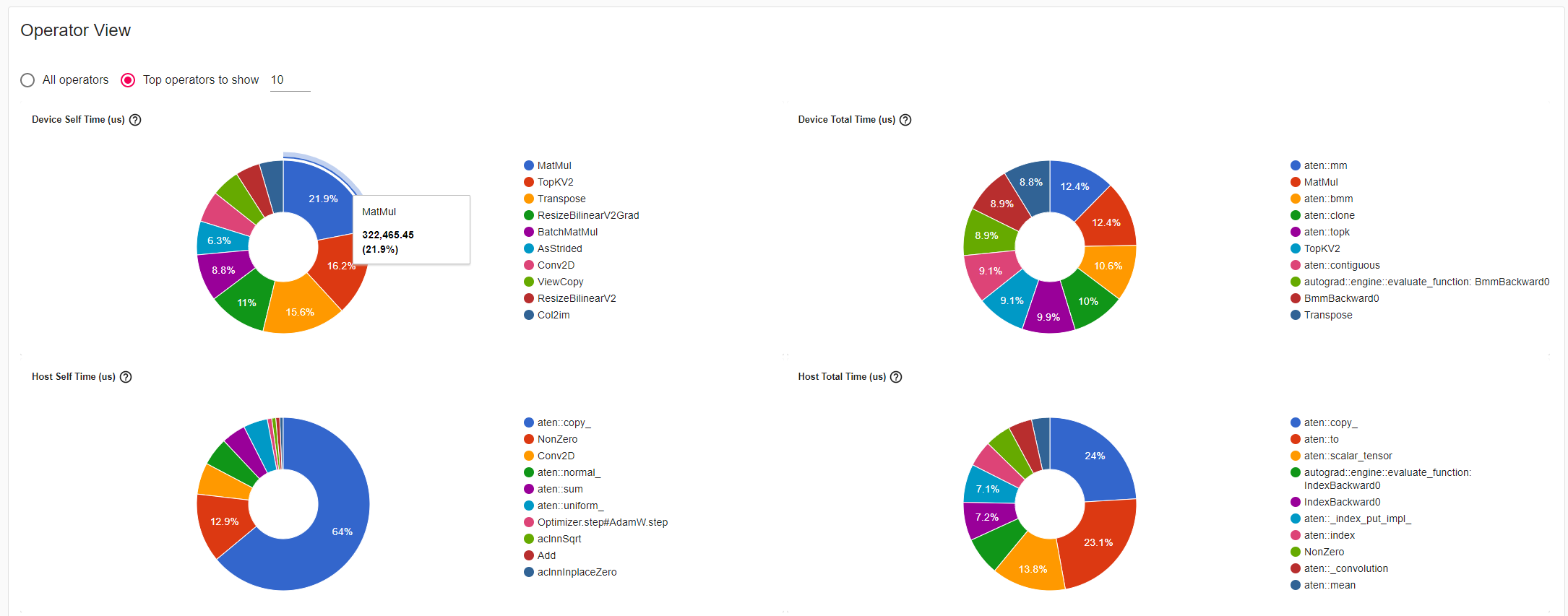

Operator View为operator_details.csv文件的TensorBoard可视化呈现，是统计PyTorch算子在Host侧（下发）和Device侧（执行）的耗时，如图15所示。

图15 Operator View

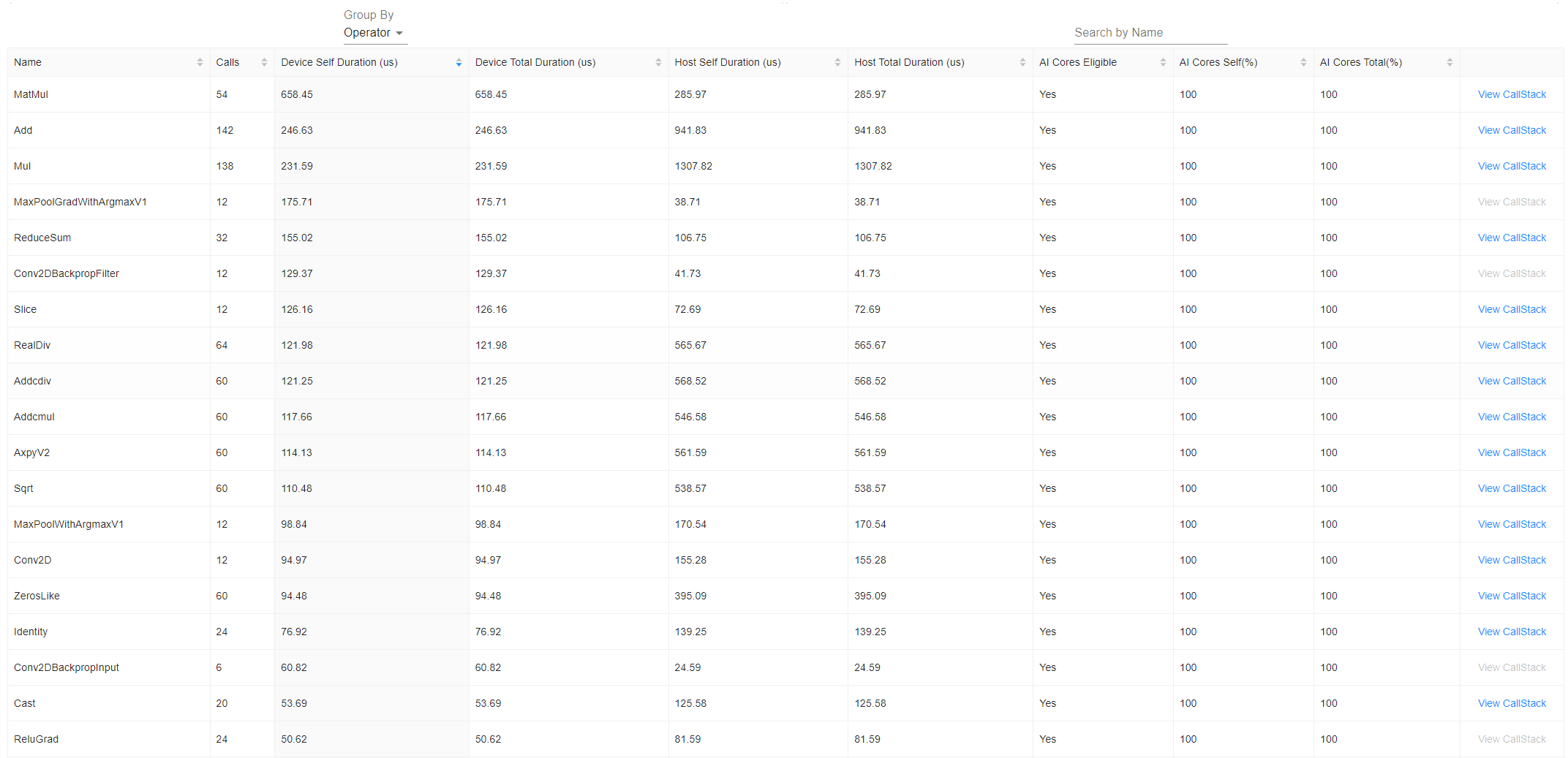

下方列表为上方饼图的明细呈现，如图16所示。

图16 Group By选择Operator

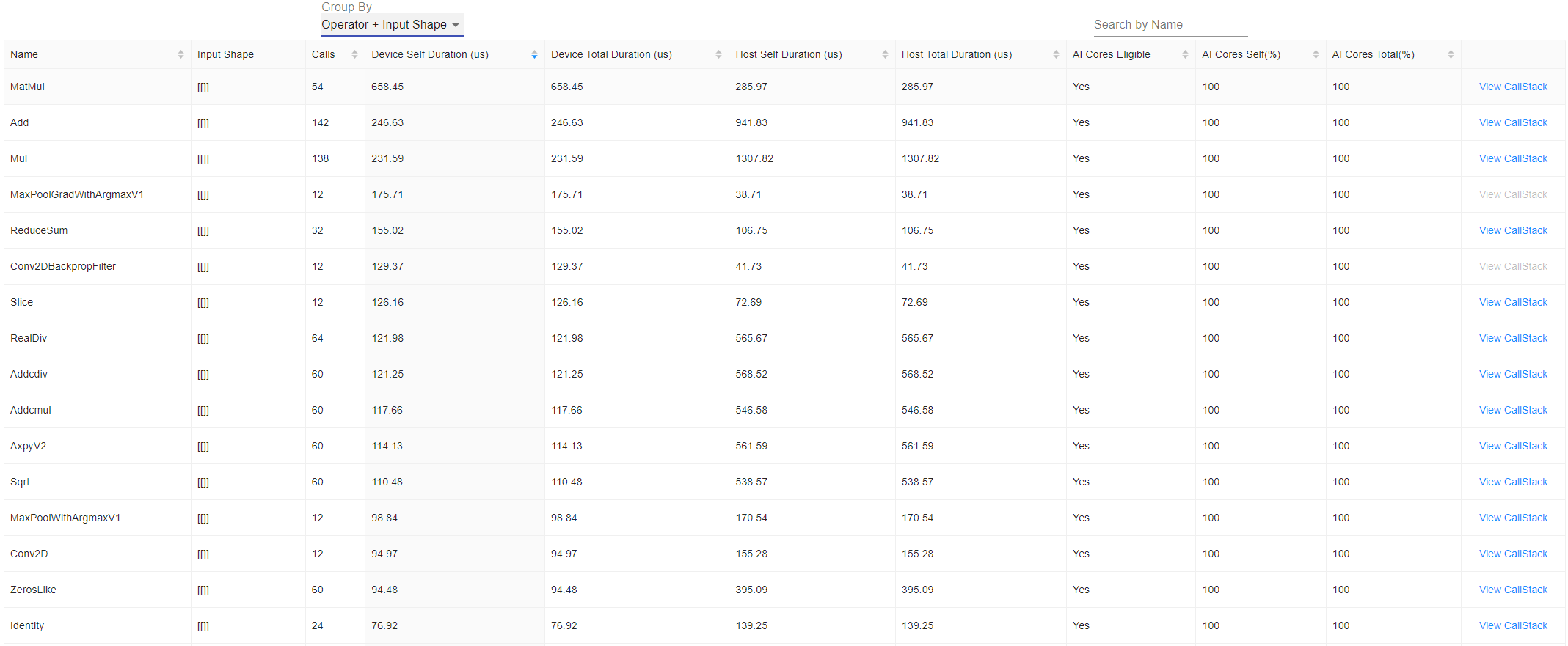

Group By选择Operator+Input Shape时，列表展示算子的输入Shape信息，如图17所示。

图17 Group By选择Operator+Input Shape

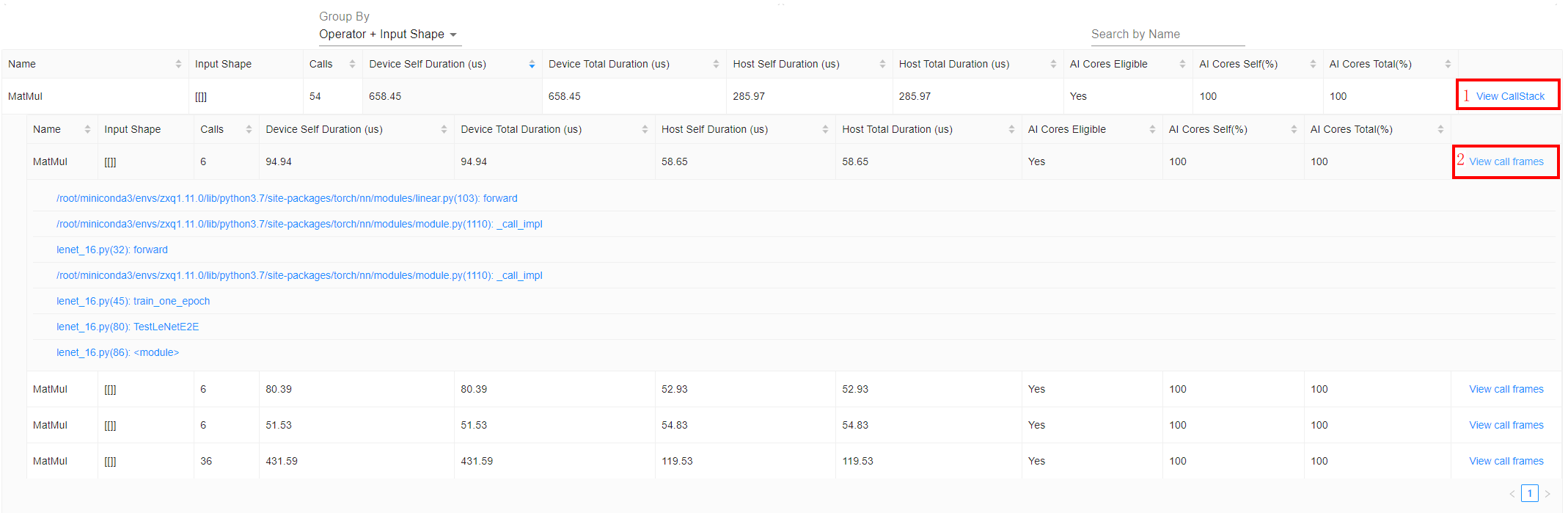

可以先根据耗时信息判断高耗时且存在性能瓶颈的算子，再通过单击View CallStack，呈现算子调用栈信息。以图18为例，MatMul有4种不同的调用栈，单击View call frames，可查看具体的调用栈信息。

图18 View CallStack

通过调用栈信息找到具体调用的代码行，联系华为工程师进一步排查。

性能分析（Memory View）

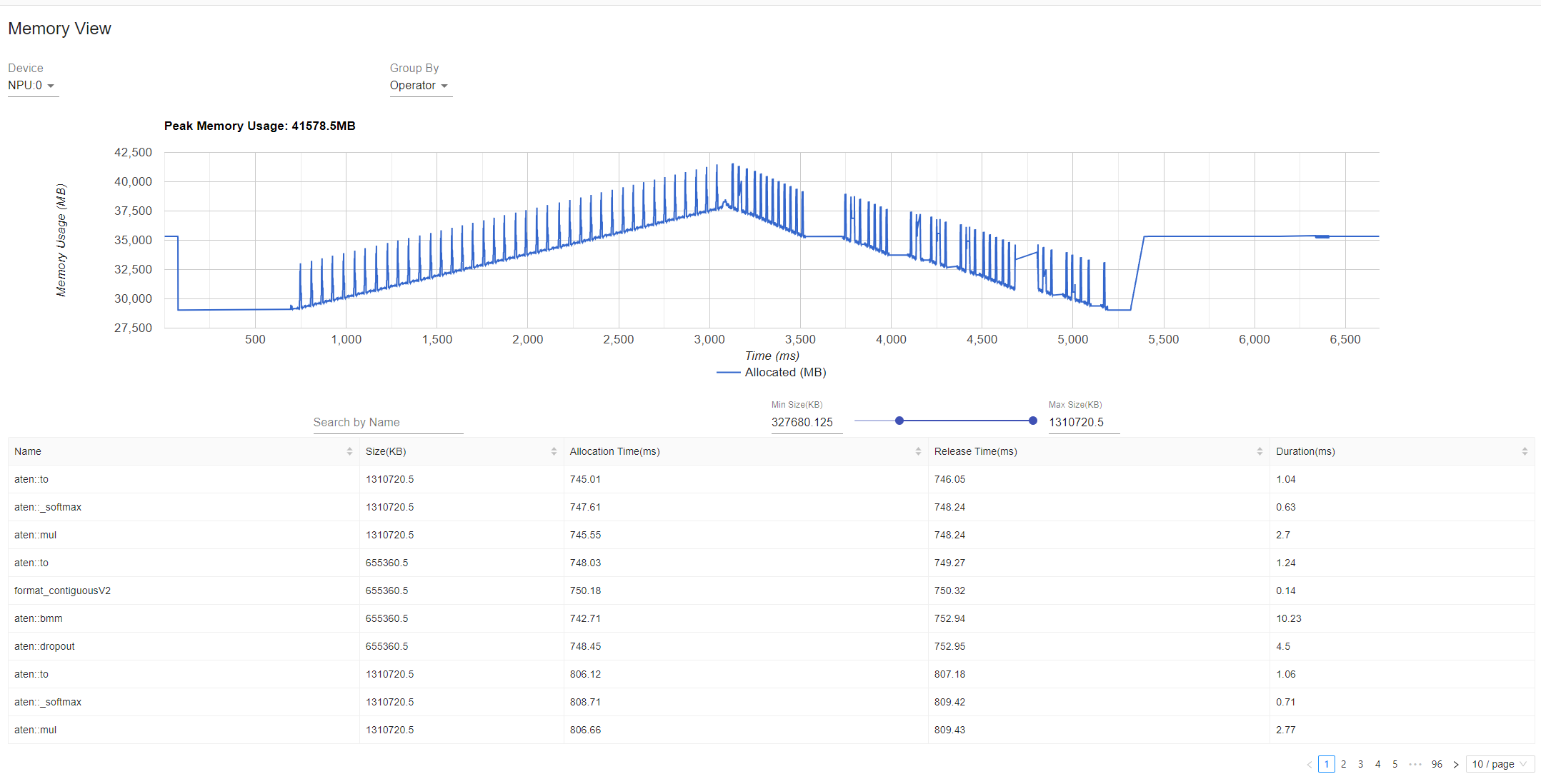

Memory View为operator_memory.csv和memory_record.csv文件的TensorBoard可视化呈现，包含PTA和GE内存申请情况信息，如图19所示。

图19 Memory View

从Memory View图中可以看出算子在每个时刻否内存占用情况，一般来说对一个完整的迭代进行性能数据采集即可看到这个迭代算子内存的生命周期（迭代开始前的内存申请是模型初始化时的内存申请）。

根据算子的内存申请及内存时间，分析相关内存问题，将内存峰值减小。

可以从耗内存最大的算子开始排查，从而减小NPU内存的使用。
